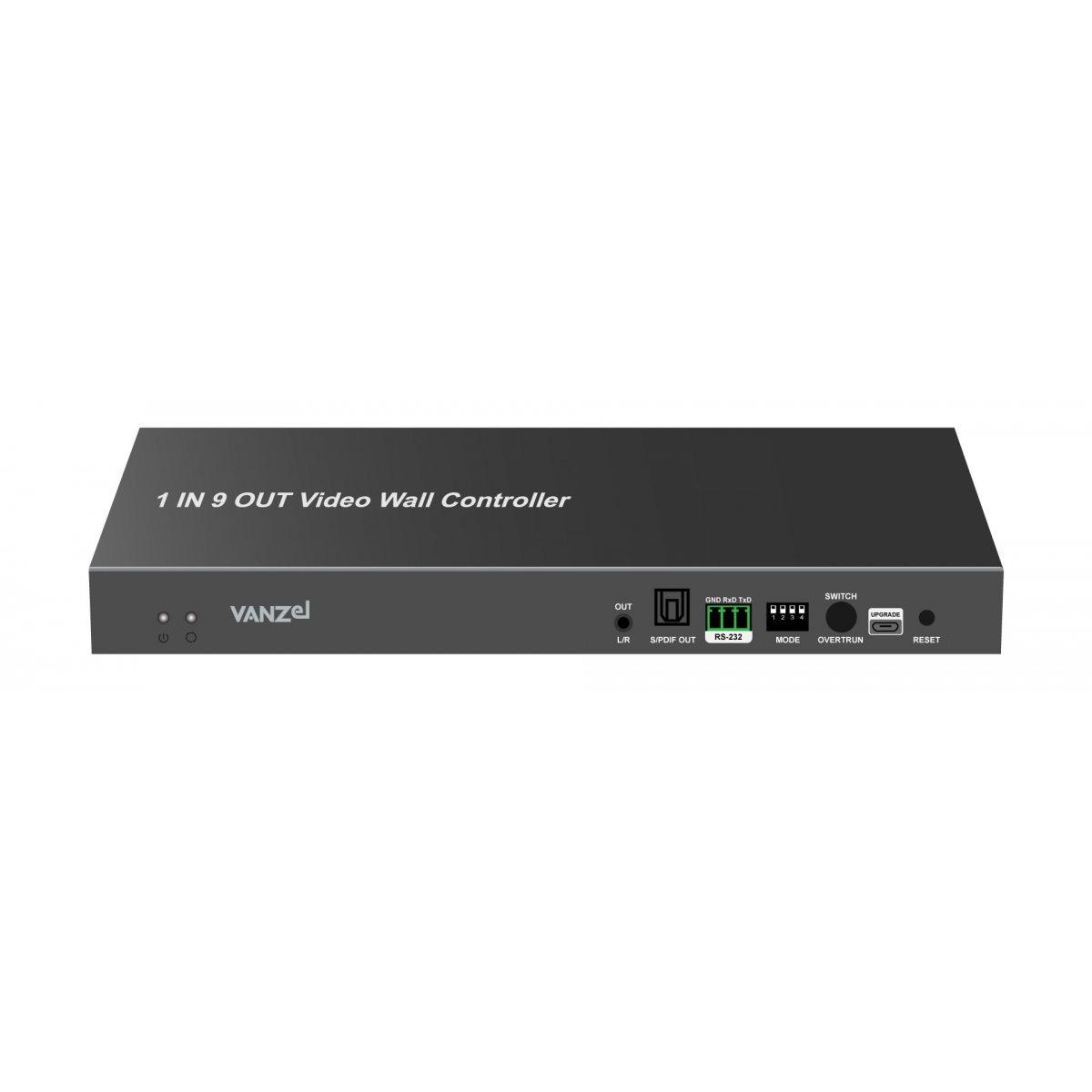

1 In 9 Out Video Wall Controller
NV19A
- วิดีโอวอลล์คอนโทรลเลอร์ HDMI 1 In 9 Out
- แสดงภาพวิดีโอวอลล์ได้ หลายรูปแบบทั้ง 1x4, 2x2, 2x3, 3x3 และอื่น ๆ
- มี audio output แยกเสียงออกไปที่ลำโพงได้
- รองรับการกลับหัวจอ 180 องศาได้ กรณีใช้ทีวีธรรมาดาทำทีวีวอลล์
รับประกัน 1 ปีเต็ม
User Manualคุณสมบัติ

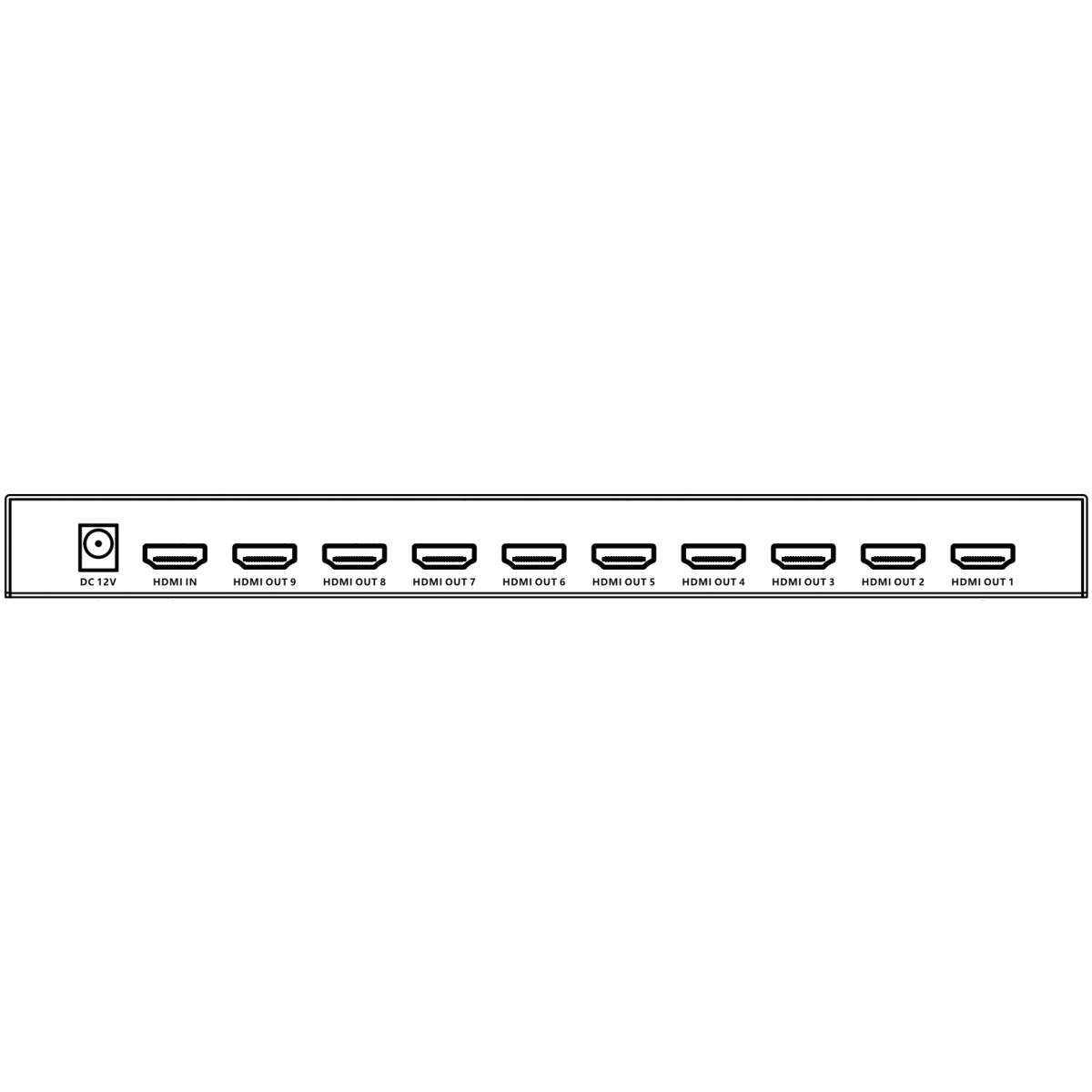

- รองรับการแสดงภาพจาก 1 HDMI ออก 9 จอ
- รองรับความละเอียดขาเข้าสูงสุด 4096x2160@60Hz และความละเอียดขาออกสูงสุดที่ 1080p
- รองรับการแสดงภาพโหมด 1x2, 1x3, 1x4, 2x2, 2x3, 3x2, 2x4, 4x2, 3x3, etc

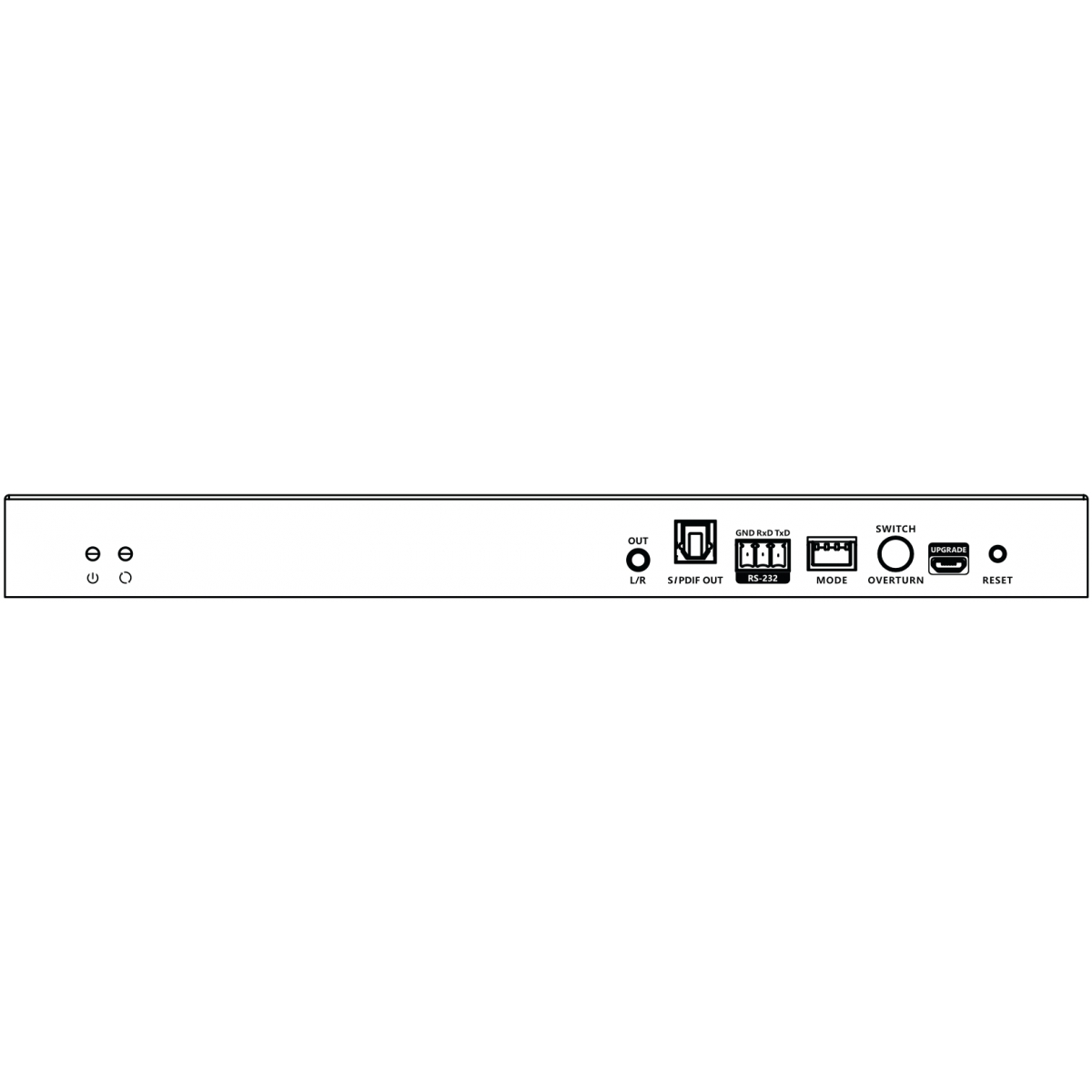

- รองรับการสลับโหมดการแสดงผลด้วย Dip switch และ RS-232
- มีช่องสัญญาณเสียง 3.5mm stereo output และช่อง S/PDIF output
- รองรับการแสดงภาพแบบ 180 องศาเมื่อแสดงภาพโหมด 2x2, 2x3, 2x4 (สำหรับการใช้ทีวีธรรมดาติดตั้งจอวอลล์ 2 แถวโดยกลับหัวจอแถวบน)
- รองรับการอัพเกรดเฟิร์มแวร์ผ่านช่อง Micro USB
- ติดตั้งแล้วใช้งานได้เลยไม่ต้องติดตั้งไดร้เวอร์ซอฟแวร์
ผังการต่อ
ข้อมูลจำเพาะ
|
Items |
Description |
|
|
Video signal |
HDMI Input |
1x HDMI |
|
HDMI Output |
9x HDMI |
|
|
Compatibility |
HDMI 2.0 |
|
|
HDCP 1.4 / HDCP 2.2 |
||
|
Resolutions |
Input： 4096x2160@24/25/30/50/60Hz， 3840x2160@24/25/30/50/60Hz， 3440x1440@60Hz，2560x1600@60Hz， 2560x1440@60Hz，2560x1080@60Hz， 1920x1200@60Hz Output： When the mode is 0000/0001/0010, the maximum output is 1080P@30Hz; other modes have a maximum output of 1080P@60Hz. |
|
|
Input： 1080P@24/25/30/50/60Hz Output： 1080P@24/25/30/50/60Hz |
||
|
Video signal |
3.5mm Output |
PCM |
|
S/PDIF Output |
PCM |
|
|
HDMI Output |
PCM |
|
|
Splice Settings |
Mode |
1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3 |
|
DIP Switch |
||
|
RS-232 (GND/ RxD/TxD) |
Default baud rate: 9600 Only when the dip switch is set to ‘1111’ can the splicing mode be switched by RS-232 instruction |
|
|
Power |
Power Supply |
DC12V/2A |
|
Power Consumption |
＜17W |
|
|
Operating Environment |
Working temperature |
-20℃~60℃ |
|
Storage temperature |
-30℃~70℃ |
|
|
Humidity |
0~90%RH（No condensation） |
|
|
Physical Properties |
Housing |
Iron |
|
Weight |
844g |
|
|
Physical Properties |
Color |
Black |
|
Dimensions |
265(L)*105(W)*25(H)mm |
|
|
Protection |
ESD protection 1a Contact discharge level 2 (±4KV) 1b Air discharge level 3 (±8KV) Implementation of the standard: IEC61000-4-2 |
|
|
Lightning protection, Surge protection |
||
อุปกรณ์ในกล่อง
- Video Wall controller x 1
- Power Adapter 12V/2A x 1
- User Manual x 1
- Mounting Ear x 1
- Screw x 6
- Grounding screw x 1
- Terminal Block x 1
