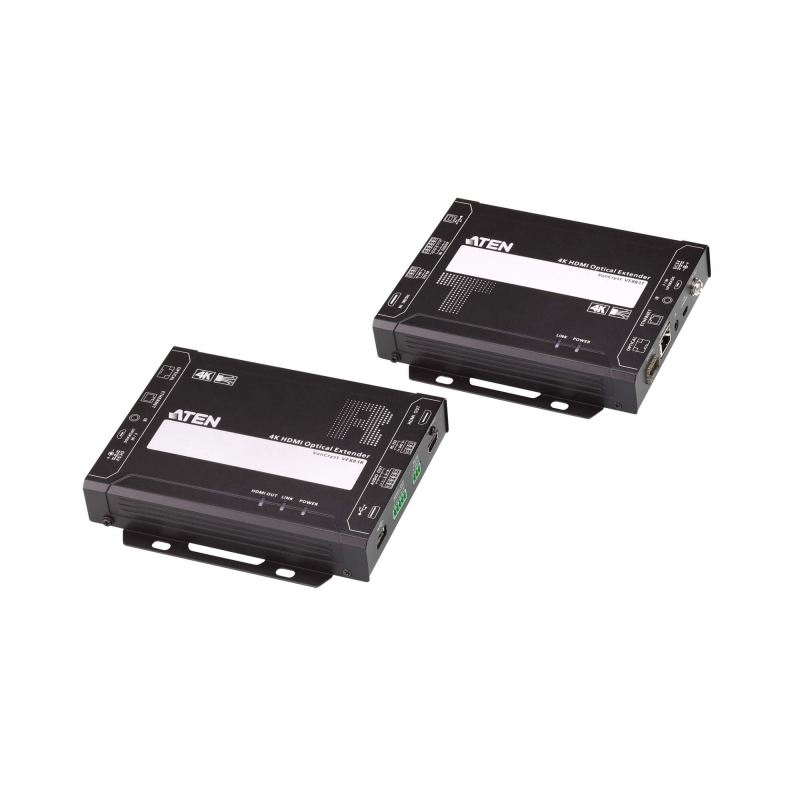

HDMI Optical Extender 4K@10km (Single mode)
VE883K2
อุปกรณ์ขยายสัญญาณ HDMI ทั้งภาพ-เสียง ระดับ 4k แบบไม่บีบอัดข้อมูล ไปพร้อม ๆ กับ USB2.0, IR, RS-232 และ Gigabit Ethernet ระยะไกลถึง 10 กม. ผ่านสาย Fiber Optic
รับประกัน 3 ปีเต็ม
Spec Sheet
VE883K2 คืออุปกรณ์ขยายสัญญาณ HDMI ระดับ 4K แบบไม่บีบอัดข้อมูล ผ่านสาย Fiber Optic แบบ Duplex ไกลถึง 10 กม. VE883K2 มีคุณสมบัติตรงตามข้อกำหนด HDMI รวมทั้ง 3D, Deep Color (สูงสุด 12 บิต) และอัตราการส่งสัญญาณ (สูงสุด 10.2 GB) เพื่อให้ได้ภาพที่มีคุณภาพดียิ่งขึ้น VE883K2 มีอินพุตและเอาต์พุต HDMI, อินพุตและเอาต์พุตเสียงอะนาล็อก, พอร์ตควบคุม USB2.0, IR, RS-232 และพอร์ต Gigabit Ethernet สำหรับส่วนขยายแบบจุดต่อจุด โดย VE883K2 สามารถรับสายเคเบิ้ลใยแก้วนำแสงได้โดยการใส่โมดูล SFP + เข้ากับพอร์ตไฟเบอร์ออปติก
เพื่อหลีกเลี่ยงการติดตั้งสายเคเบิลขนาดใหญ่ VE883K2 รับประกันได้ว่าเป็นโซลูชั่นที่ง่ายและรวดเร็วสำหรับการรับส่งข้อมูล Ethernet, IR, HDMI, RS-232 และ USB ได้สูงสุด 300m ผ่านชุดใยแก้วนำแสงแบบดูเพล็กซ์ VE883K2 เป็น USB transparent ทำให้สามารถทำงานร่วมกับอุปกรณ์ต่อพ่วง USB ได้หลากหลาย
ถูกออกแบบมาเพื่อให้ตรงกับแนวโน้มล่าสุดของการขยายสัญญาณ 4K และการขยายสัญญาณระยะไกลแบบไม่สูญเสียคุณภาพ VE883K2 เหมาะสำหรับการส่งสัญญาณระยะไกล ซึ่งอนุญาตให้มีการรบกวนได้เพียงเล็กน้อย เช่น ในสถานีรับส่งข้อมูลและอาคารสำนักงานที่ทันสมัย
คุณสมบัติ
- ขยายสัญญาณวิดีโอ HDMI, ระบบเสียงสเตอริโอ, การควบคุม IR, RS-232 และสัญญาณ Ethernet ผ่านสายเคเบิลใยแก้วนำแสงแบบ Duplex
- ใช้สายเคเบิลไฟเบอร์ออปติกแบบ Duplex เพื่อเชื่อมต่อเครื่องส่งสัญญาณและเครื่องรับ
- รองรับการรับส่งข้อมูลระยะไกลได้ไกลถึง 10 กม.*
- HDMI (3D, Deep Color, 4K); HDCP 2.2 compliant
- รองรับวิดีโอแบบ lossless 4K สูงสุด 4096 x 2160/3840 x 2160 @ 60Hz (4: 2: 0)
- FarSmooth – เทคโนโลยี FarSmooth ที่เป็นเอกสิทธิ์เฉพาะของ ATEN ช่วยป้องกันสัญญาณภาพล่าช้า หรือ หยุดนิ่ง โดยการทำให้อัตราการแสดงภาพของ output ให้ตรงกับ input ช่วยให้มั่นใจได้ว่าจอแสดงผลวิดีโอจะมีความเสถียร ราบรื่น เหมือนกับสัญญาณต้นทาง โดยเฉพาะอย่างยิ่งในระบบงานที่ต้องการขยายระยะทางไกล และจำเป็นต้องแสดงวิดีโอแบบไม่ขาดสาย
- รองรับ Gigabit Ethernet Channel
- รองรับ USB 2.0 ด้วยอัตราการถ่ายโอนข้อมูลสูงสุดที่ 25Mbps
- การส่งสัญญาณอินฟราเรดแบบสองทิศทาง - การส่งผ่านข้อมูล IR จะประมวลผลได้ในทิศทางเดียวในแต่ละครั้ง และอยู่ในช่วงความถี่ตั้งแต่ 30 kHz ถึง 56 kHz
- มี RS-232 serial port สำหรับเชื่อมต่ออุปกรณ์ต่อพ่วงต่างๆเช่นหน้าจอแบบสัมผัสและเครื่องสแกนบาร์โค้ด
- รองรับการอัปเกรด batch โดยใช้ Firmware Upgrade Utility
- มี 8 kV / 15 kV ESD protection ในตัว
- Plug-and-play
- Hot-pluggable
- Rack-mountable
หมายเหตุ:
- ระยะการส่งข้อมูลสูงสุดอาจแตกต่างกันไปขึ้นอยู่กับชนิดของเส้นใยแก้วนำแสง, แบนด์วิดท์, การเชื่อมต่อ, ข้อต่อ, การสูญเสีย, รูปแบบการกระจายตัวของสี, ปัจจัยแวดล้อมและ kinks
- สำหรับการส่งข้อมูลทางไกล ATEN ขอแนะนำให้ใช้โมดูล SFP + เพื่อให้สามารถใช้งานร่วมกับเส้นใย ด้วย Single mode กับ Multi mode ขึ้นอยู่กับชุดที่เลือก (VE883K2) โมดูล SFP + ที่มีให้จะแตกต่างกัน:
• VE883K2: 10 Gbps/10 km SFP+ Duplex Single Mode Transceiver (2X-C32-2G)
- ATEN แนะนำให้ใช้ Single Mode fibers ที่สอดคล้องกับมาตรฐาน IEC 11801 (OS1, OS1a, OS2), และ Multi Mode fibers ที่สอดคล้องกับมาตรฐาน IEC 11801 (OM3, OM4) specifications.
- ตัวอุปกรณ์เป็น class 1 laser product. เป็นไปตามข้อกำหนดด้านความปลอดภัยของ IEC/EN 60825-1, 21 CFR 1040.10, และ 1040.11 ยกเว้นการเบี่ยงเบนตามประกาศเลเซอร์ฉบับที่ 50 ลงวันที่ June 24, 2007.

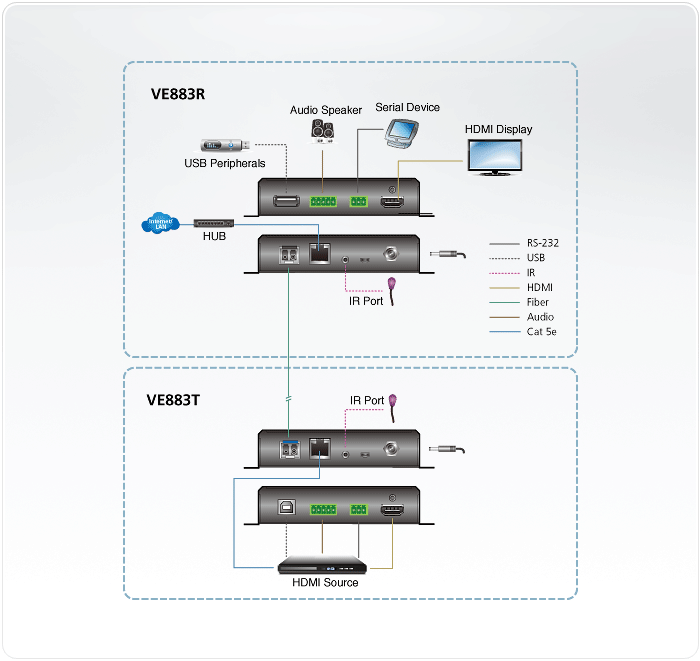

ผังการต่อ
ข้อมูลจำเพาะ
| Function | VE883R | VE883T |
| Video Input | ||
| Interfaces | N/A | 1 x HDMI Type A Female (Black) |
| Impedance | N/A | 100 Ώ |
| Max. Distance | N/A | Up to 5 m |
| Video Output | ||
| Interfaces | 1 x HDMI Type A Female (Black) | N/A |
| Impedance | 100 Ώ | N/A |
| Max. Distance | Up to 10 m | N/A |
| Video | ||
| Max. Data Rate | 10.2 Gbps (3.4 Gbps Per Lane) | 10.2 Gbps (3.4 Gbps Per Lane) |
| Max. Pixel Clock | 340 MHz | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP 2.2 Compatible |
HDMI (3D, Deep Color, 4K) HDCP 2.2 Compatible |
| Max. Resolution | 4096x2160/3840x2160@60Hz (4:2:0); 4096x2160/3840x2160@30Hz (4:4:4) |
4096x2160/3840x2160@60Hz (4:2:0); 4096x2160/3840x2160@30Hz (4:4:4) |
| Max. Distance | 1 x SFP Module (*Note) VE883K1: up to 300m (MM, OM3, Black) VE883K2: up to 10km (SM, Blue) |
1 x SFP Module (*Note) VE883K1: up to 300m (MM, OM3, Black) VE883K2: up to 10km (SM, Blue) |
| Audio | ||
| Input | N/A | 1 x Terminal Block, 5 pole (Green) |
| Output | 1 x Terminal Block, 5 pole (Green) | N/A |
| Connectors | ||
| Unit To Unit | 1 x bi-directional SFP (LC) | 1 x bi-directional SFP (LC) |
| Firmware Upgrade | 1 x Micro USB (Type B) Female (Black) | 1 x Micro USB (Type B) Female (Black) |
| Power | 1 x DC Jack with locking | 1 x DC Jack with locking |
| Fiber Optics | ||
| Data Rate | 10.3 Gbps | 10.3 Gbps |
| Wavelength | VE883K1: 850 nm VE883K2: 1310 nm |
VE883K1: 850 nm VE883K2: 1310 nm |
| Fiber Type | VE883K1: Multimode(MM), OM3, LC Duplex Type VE883K2: Singlemode(SM), LC Duplex Type |
VE883K1: Multimode(MM), OM3, LC Duplex Type VE883K2: Singlemode(SM), LC Duplex Type |
| Control | ||
| USB Channel | 1 x USB Type A Female (White) | 1 x USB Type B Female (White) |
| RS-232 Channel | 1 x Terminal Block, 3 pole (Green) | 1 x Terminal Block, 3 pole (Green) |
| IR Channel | 1 x Mini Stereo Jack Female (Black); 30~56 KHz full range transmission |
1 x Mini Stereo Jack Female (Black); 30~56 KHz full range transmission |
| Ethernet Channel | 1 x RJ45 Female | 1 x RJ45 Female |
| LEDs | ||
| Power | 1 (Green) | 1 (Green) |
| Link | 1 (Orange) | 1 (Orange) |
| Video Output | 1 (Orange) | N/A |
| Power Consumption | DC5V:7.05W:33BTU DC5V:6.77W:42BTU |
DC5V:7.05W:33BTU DC5V:6.77W:42BTU |
| Environmental | ||
| Operating Temperature | 0-40°C | 0-40°C |
| Storage Temperature | -20 - 60°C | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing | 0 - 80% RH, Non-Condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.64 kg ( 1.41 lb ) | 0.64 kg ( 1.41 lb ) |
| Dimensions (L x W x H) with bracket | 16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
| Dimensions (L x W x H) without bracket | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| Carton Lot | 5 pcs | 5 pcs |
| Note | 1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11. |
1. Operating distance is approximate. A typical maximum distance may vary depending on factors such as fiber type, bandwidth, connector splicing, losses, modal or chromatic dispersion, environmental factors, and kinks. 2. It is recommended that you use Single Mode fibers that conforms to IEC 60793- 2-50 B1.1 or ITU-T G.652.B specifications; Use Multi Mode fibers that conform to IEC 11801 (OM3) specifications. 3. The Device is class 1 laser product. It meet the safety regulations of IEC-60825, FDA 21 CFR 1040.10, and FDA 21 CFR 1040.11. |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
