HDMI & VGA HDBaseT Transmitter with US Wall Plate / PoH (4K@100m) (HDBaseT Class A)

VE2812AUST

ATEN VE2812AUST คืออุปกรณ์ส่งสัญญาณ HDMI และ VGA HDBaseT แบบ US Wall Plate รองรับระยะทาง 100m@4K ผ่านสาย Cat 5e/6/6a และ 150m@1080P ผ่านสาย Cat 5e/6 เพียงเส้นเดียว มาพร้อม ฟังก์ชั่น PoH (Power over HDBaseT) ในตัว

รายละเอียดเพิ่มเติม

รับประกัน 3 ปีเต็ม


Spec Sheet

 Manual TH

VE2812A

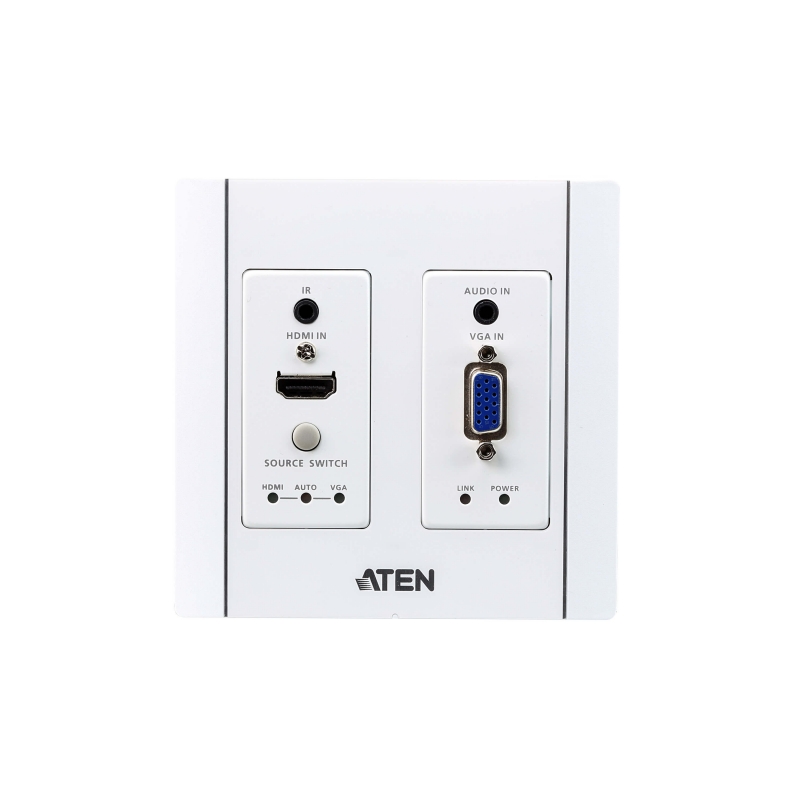

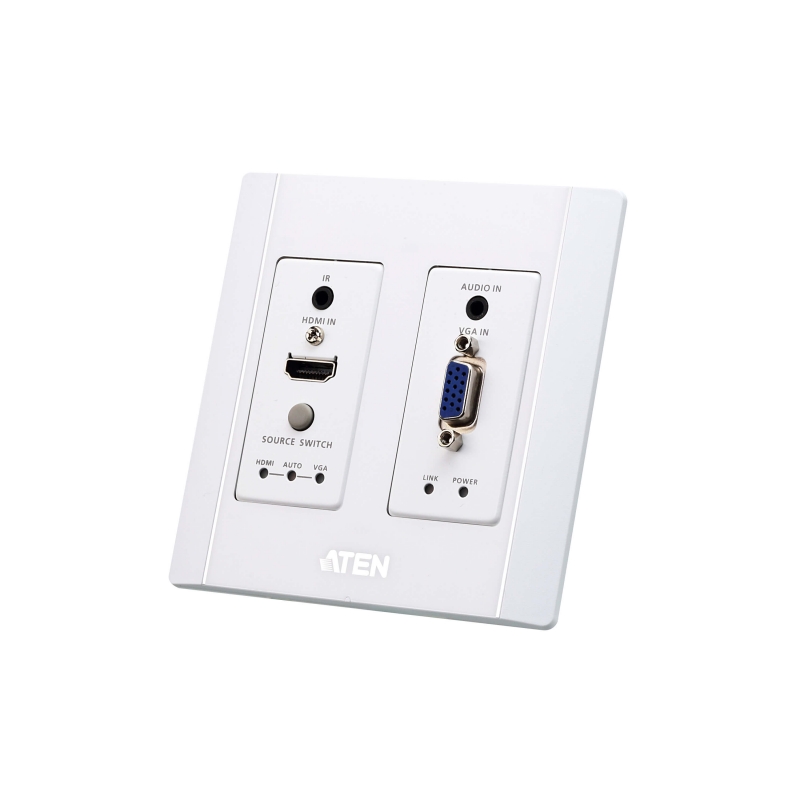

VE2812AUST เป็นเครื่องส่งสัญญาณแบบ Wall Plate 2-gang junction box  สำหรับส่งสัญญาณ VGA (พร้อมเสียง) และ HDMI รวมถึงสัญญาณ IR / RS-232 ที่สูงถึง 100 ม. บน Cat 5e/6/6a เส้นเดียว สายเคเบิลที่ออกแบบมาเพื่อผสานเข้ากับการตกแต่งที่สะอาดและหรูหราของห้องประชุม ห้องประชุมคณะกรรมการ ห้องเรียนและ ห้องบรรยาย

พร้อมใช้งานแค่เสียบสาย

VE2812AUST ได้รับการออกแบบมาเพื่อให้เข้ากับพื้นผิวการติดตั้งอย่างสวยงามพร้อมการออกแบบสแน็ปอินที่ซ่อนอยู่สำหรับเพลทด้านหน้า  VE2812AUST รองรับอินเทอร์เฟซยอดนิยมเช่น VGA, HDMI และระบบเสียงสเตอริโอเพื่อให้คุณพร้อมที่จะเชื่อมต่ออุปกรณ์ใด ๆ


ขยายสัญญาณ 4K ถึง 100m

มอบคุณภาพวิดีโอที่เหนือกว่า ในระดับ 4K@100m และ 1080p@150m ผ่านสาย Cat6/Cat6a เส้นเดียว ขยายการเชื่อมต่อไปยังที่ที่เคยมีอุปกรณ์เอาต์พุตของคุณ จับคู่ได้อย่างง่ายดายจากเครื่องรับ HDBaseT ของเรา ที่มีให้เลือกรุ่นทั้งแบบ DisplayPort, HDMI และ DVI เพื่อรองรับอินเทอร์เฟซการแสดงผลที่หลากหลาย

ตัวเลือกการสลับที่หลากหลายและมีประสิทธิภาพ

ปุ่มสวิตช์แหล่งสัญญาณ ช่วยให้สามารถสลับได้ทันทีเมื่อจำเป็น ในขณะที่โหมดสวิตช์อัตโนมัติ ก็รองรับการสลับไปยังแหล่งสัญญารที่เสียบเข้ามาใหม่ให้โดยอัตโนมัติ และการสลับกลับไปยังแหล่งสัญญาณก่อนหน้าในทันที เมื่อตัดการเชื่อมต่อ นอกจากนี้ยังรองรับ RS-232 หากต้องการเปลี่ยนไปใช้งานอินเทอร์เฟซการควบคุมอื่น


เข้าถึงแหล่งจ่ายพลังงานได้สะดวก

รองรับ Power over HDBaseT (PoH) ช่วยให้สามารถรับไฟเลี้ยงจาก PoE Power injector (อุปกรณ์เสริม) หรือ ตัวรับปลายทางที่สามารถจ่ายกำลังไฟแบบ PoE/PoH ได้ จึงไม่ต้องกังวลกับการหาจุดเชื่อมต่อปลั๊กไฟอีกต่อไป

หมายเหตุ ฟังก์ชั่น PoH รองรับเฉพาะการใช้งานร่วมกับตัวรับที่มีฟังก์ชั่น PSE (Power Sourcing Equipment) เท่านั้น เช่นรุ่น VP1421, VP3520 หรือใช้ร่วมกับ Power Injector รุ่น VE44PB

มากกว่าแค่ขยายสัญญาณภาพและเสียง

นอกเหนือจากการส่งสัญญาณภาพและเสียงแล้ว VE2812AUST ยังเพิ่มขีดความสามารถของเทคโนโลยี HDBaseT™ และมีช่องสัญญาณ IR และ RS-232 เพื่อควบคุมอุปกรณ์ที่อยู่ในพื้นที่ที่เข้าถึงยาก รวมถึงปรับปรุงประสบการณ์การใช้งานของผู้ใช้


ผสมผสานอย่างลงตัวกับสิ่งแวดล้อม

มาพร้อมกับการออกแบบที่ทันสมัยและเพรียวบางเพื่อให้คุณดื่มด่ำกับการตกแต่งในห้องใดก็ได้อย่างหรูหรา

คุณสมบัติ

  • ขยายสัญญาณ HDMI หรือ VGA ผ่านสาย Cat 5e/6/6a หรือ ATEN 2L-2910 Cat 6 cable เพียงเส้นเดียว
  • รองรับความละเอียดสูง:
    • HDMI: 4K ที่ระยะไกลสุด 100 m ผ่านสาย Cat 6a หรือ ATEN 2L-2910 Cat 6 cable เส้นเดียว
    • VGA: 1600 x 1200 และ 1920 x 1200 ไกลสุด 100 m ผ่านสาย Cat 6a หรือ ATEN 2L-2910 Cat 6 cable เส้นเดียว
  • รองรับ HDMI 1.4 (3D, Deep color, 4K); HDCP 2.2 compliant
  • รองรับ HDBaseT Long Reach Mode – ช่วยให้ต่อสายได้ไกลขึ้นถึง 150 m ผ่านสาย Cat 5e/6 cable เส้นเดียว ที่ความละเอียดสูงสุด 1080p
  • ออกแบบมาให้เหมาะกับการติดตั้งกับโต๊ะหรือผนัง โดยมีขนาดมาตรฐาน two-gang junction box, compatible with US type
  • รองรับ PoH (Power over HDBaseT) ในตัว ช่วยให้สามารถรับไฟเลี้ยงจาก PoE Power injector (อุปกรณ์เสริม) หรือ ตัวรับปลายทางที่สามารถจ่ายกำลังไฟแบบ PoE/PoH ได้ จึงไม่ต้องกังวลกับการหาจุดเชื่อมต่อปลั๊กไฟอีกต่อไป
  • รองรับการสลับภาพอัตโนมัติ ด้วยโหมด Auto Switch – สลับไปยังแหล่งสัญญารที่เสียบเข้ามาใหม่ให้โดยอัตโนมัติ และการสลับกลับไปยังแหล่งสัญญาณก่อนหน้าในทันที เมื่อตัดการเชื่อมต่อ
  • เป็นทั้ง Switch 2 input 1 output และ เป็น converter ในตัว
    • A Switch: สลับสัญญาณระหว่าง HDMI หรือ VGA
    • A Converter: รองรับการใช้ร่วมกับตัวรับ ที่หลากหลายทั้ง DisplayPort, HDMI และ DVI
  • รองรับการรับส่งสัญญาณ RS-232 channel หรือใช้เป็น command mode สำหรับควบคุมการสลับภาพก็ได้
  • ตัวรับที่เข้ากันได้ – VE2812R, VE1812R, VE812R, VE814AR, VE811R, VE801R, VE802R,VE601R, VE901R or future ATEN HDBaseT Receivers
  • Plug-and-play
  • มี LED indication แสดงสถานะของแหล่งสัญญาณ และ สถานะของตัวอุปกรณ์

หมายเหตุ

  • ฟังก์ชั่น PoH รองรับเฉพาะการใช้งานร่วมกับตัวรับที่มีฟังก์ชั่น PSE (Power Sourcing Equipment) เท่านั้น เช่นรุ่น VE2812PR, VP1421, VP3520 หรือใช้ร่วมกับ Power Injector รุ่น VE44PB
  • สัญญาณ Analog Audio Input เป็นของ VGA Input เท่านั้น ไม่สามารถใช้ร่วมกับ HDMI input ได้

ผังการต่อ

ข้อมูลจำเพาะ

Video Input
Interfaces 1 x HDMI Type A Female (Black)
1 x HDB-15 (VGA) Female (Blue)
Impedance HDMI: 100 Ώ
HDB-15 (VGA): 75 Ώ
Max. Distance HDMI: 3 m
HDB-15(VGA): 10m
Video
Max. Data Rate 10.2Gbps (3.4Gbps per lane)
Max. Pixel Clock 340 MHz
Compliance HDMI (3D, Deep Color, 4K)
HDCP Compatible
Consumer Electronics Control (CEC)
Max. Resolutions / Distance HDMI: Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
VGA: Up to 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a)
*4K supported:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Audio
Input 1 x HDMI Type A Female (Black)
1 x Mini Stereo Jack Female (Green)
Control
RS-232 Connector: 1 x Terminal Block, 3 pole (Green)
Baud Rate: 19200, Data Bits:8,
Stop Bits:1, no parity and flow control
IR 1 x Mini Stereo Jack Female (Black)
Switches
Video Input Port Selection 1 x Push Button - HDMI, VGA and AUTO

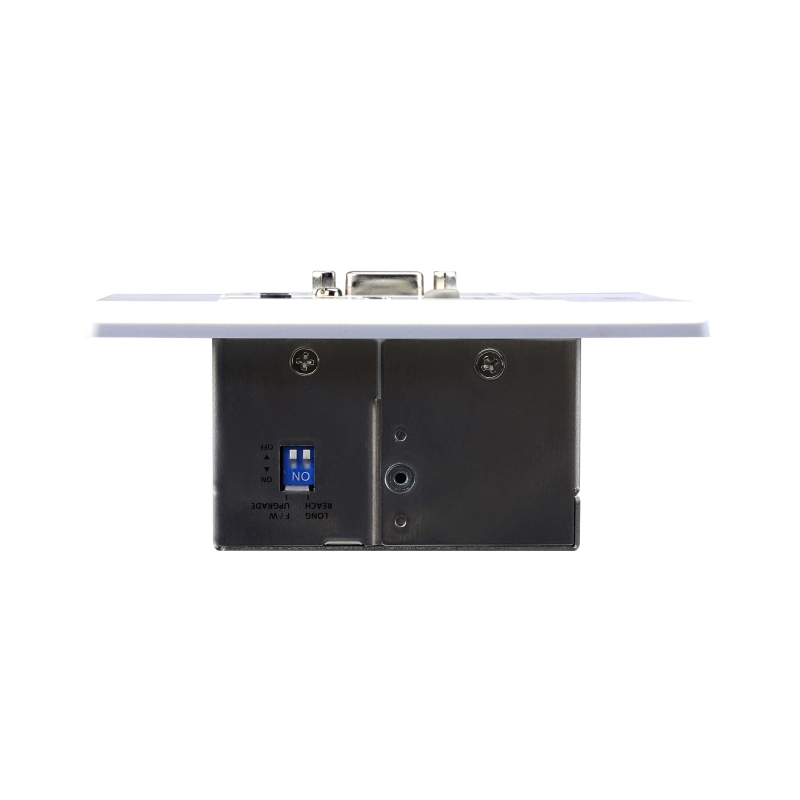

Long Reach Mode Switch 1 x Slide Switch - ON/OFF
Firmware Upgrade 1 x Slide Switch - ON/OFF
Connectors
Unit To Unit 1 x RJ-45 Female
Power 1 x Terminal Block, 2 pole (Green) or
1 x RJ-45 Female (POH)
Power Consumption DC5V:3.04W:14BTU
DC48V:3.8W:18BTU
Environmental
Operating Temperature 0 - 40°C
Storage Temperature -20 - 60°C
Humidity 0 - 80% RH, Non-Condensing
Physical Properties
Housing Metal
Weight 0.21 kg ( 0.46 lb )
Dimensions (L x W x H) 10.42 x 8.79 x 5.19 cm
(4.1 x 3.46 x 2.04 in.)
Faceplate Dimension (L x W x H) 11.43 x 11.43 x 0.65 cm
(4.5 x 4.5 x 0.26 in.)
Note For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.

อุปกรณ์ในกล่อง

  • 1x VE2812AUST HDMI & VGA HDBaseT Transmitter with US Wall Plate / PoH
  • 1x 3 Pin RS-232 Terminal Block
  • 1x 2 Pin Power Terminal Block
  • 1x Faceplate
  • 1x Power Adapter
  • 1x User Instructions
