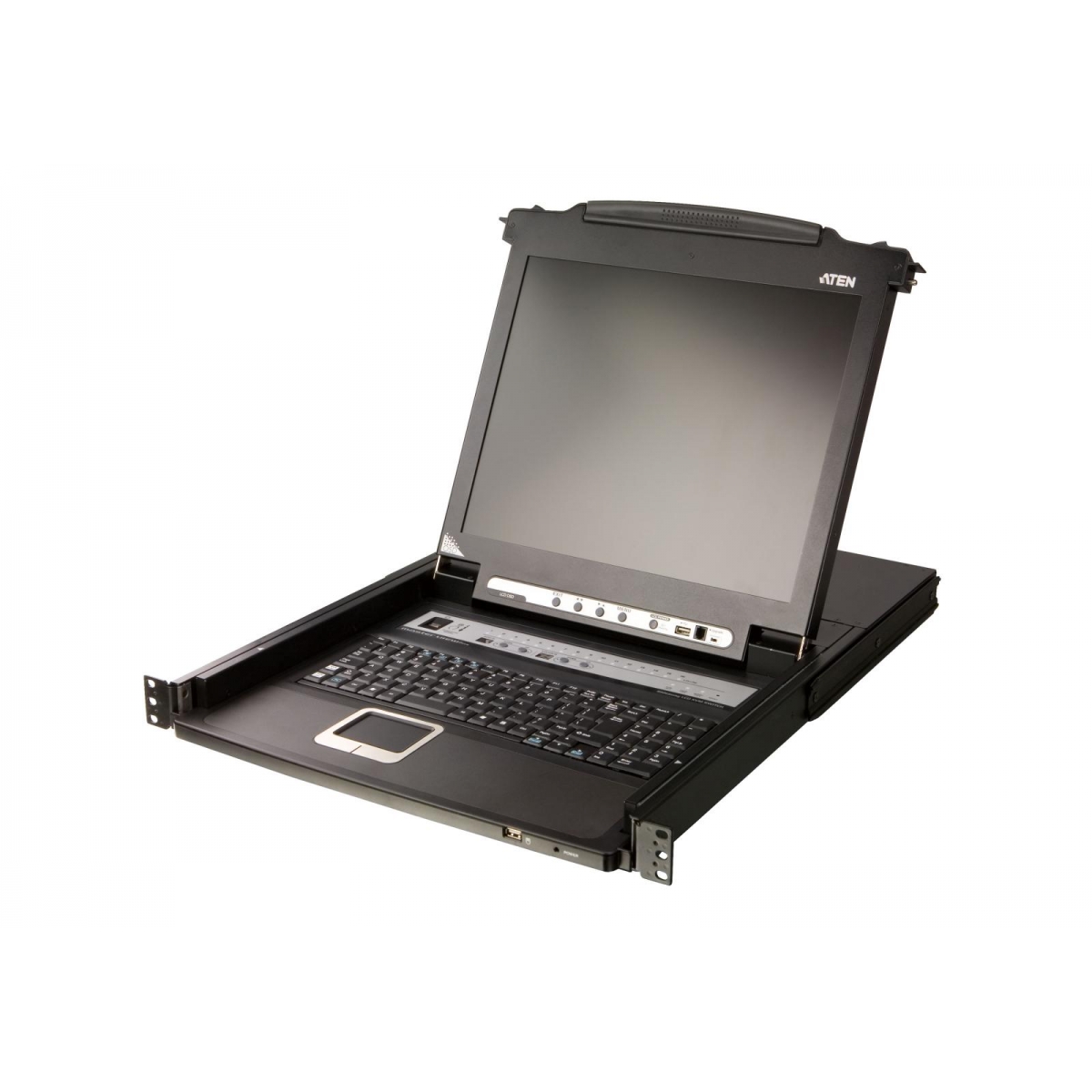

16 Port PS/2-USB VGA Single Rail 19" LCD KVM Switch
CL5716N
- ชุดคอนโซลสลับใช้งานเซิร์ฟเวอร์แบบรางเดี่ยว เลื่อนเก็บเข้าตู้ rack ได้ โดยใช้พื้นที่ 1U
- หน้าจอขนาด 19" ความละเอียด 1280x1024@75Hz
- รองรับความละเอียดขาเข้าสูงสุด 1920×1200@60Hz; 1280×1024@75Hz, DDC2B
- เชื่อมต่อคอมฯ VGA + USB, PS/2 ได้ 16 เครื่อง

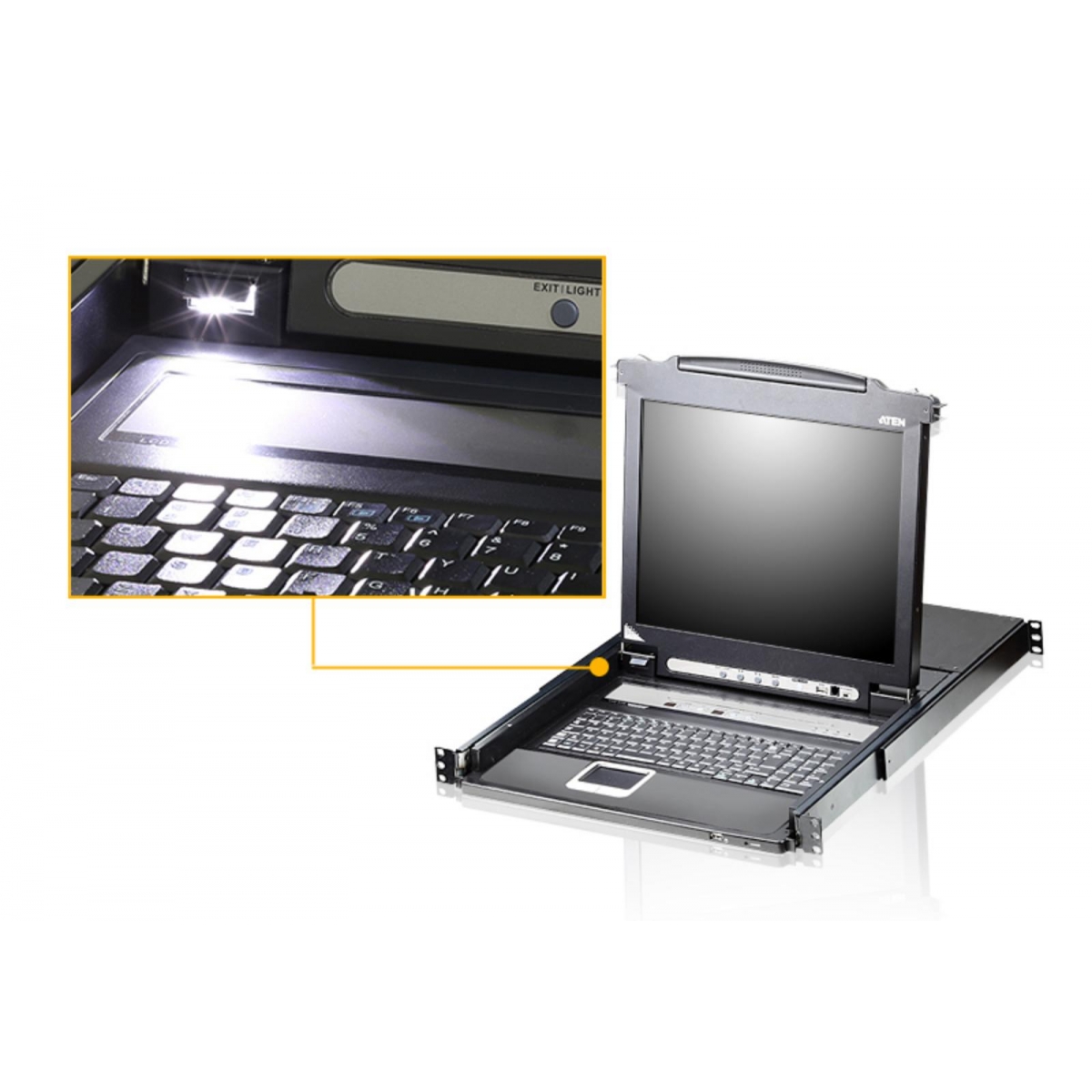

- มีไฟส่องสว่างให้แผงคีย์บอร์ดสำหรับห้องมืด
- มีช่องต่ออุปกรณ์ USB ด้านหน้า
รับประกัน 3 ปีเต็ม
User Manualคุณสมบัติ
- สามารถเลือกสลับสัญญาณ และควบคุมเครื่องเซอร์ฟเวอร์ได้ 16 เครื่อง พร้อมจอ TFT LCD ขนาด 19 นิ้ว และคีย์บอร์ด, เมาส์ แบบ Touch pad ในตัว
- มีช่องต่อคอนโซล (จอ, คียบอร์ด, เมาส์) ชุดที่ 2 แยกต่างหาก
- สามารถต่อ KVM พ่วงกันแบบ Daisy Chain ได้อีก 31 ยูนิท ทำให้ควบคุมได้ สูงสุด 512 เครื่องเซอร์ฟเวอร์
- รองรับการเชื่อมต่อ จอ, คียบอร์ด, เมาส์ ทั้งแบบ PS/2 และ USB
- มีช่องเชื่อมต่อ USB peripherals จากหน้าเครื่อง
- หน้าจอ LCD สามารถปรับเงยได้ 120 องศา
- รองรับระบบปฏิบัติการ Windows, Linux, Mac และ SUN
- รองรับ Multimedia USB Keyboard PC, Mac และ Sun
- มีระบบค้นหาสัญญาณการเชื่อมต่อ PS/2 และ USB อัตโนมัติ
- มีระบบจำลองแป้นพิมพ์และเมาส์ (PS/2 และ USB) เพื่อการสลับที่ราบรื่นและการบูตคอมพิวเตอร์หลายเครื่องพร้อมกัน แม้ว่าคอนโซลจะถูกใช้กับ Port เชื่อมต่อคอมฯ ใด ๆ อยู่ก็ตาม
- มีช่องเชื่อมต่อ USB Mouse แยกต่างหาก
- หน้าจอขนาด 17" ความละเอียด 1280x1024@75Hz
- รองรับความละเอียดขาเข้าสูงสุด 1920×1200@60Hz; 1280×1024@75Hz, DDC2B
- รองรับ การตรวจสอบสิทธิ์ในการเข้าใช้งานด้วยการสแกนลายนิ้วมือ (อุปกรณ์สริม)
- ไม่ต้องติดตั้งโปรแกรมใดๆ, สามารถเลือกสลับสัญญาณ และควบคุมเครื่องเซอร์ฟเวอร์ได้โดยการกดปุ่มที่หน้าเครื่อง, การใช้ปุ่มลัด (Hotkey) และ เมนูสลับสัญญาณบนหน้าจอ (OSD Menu)
- กำหนดหมายเลข Station อัตโนมัติเมื่อต่อพ่วงกันแบบ Daisy Chain ไม่ต้อง Dip Switch ให้ยุ่งยาก และมีไฟ LED แสดงหมายเลขของ Station
- ชื่อ Port จะถูกตั้งค่าใหม่อัตโนมัติ เมื่อมีการเปลี่ยนหรือสลับ Station กัน
- มีระบบรักษาความปลอดภัยในการเข้าใช้งาน 2 ระดับ เพื่อตรวจสอบผู้ใช้งาน แบ่งเป็น
- Administrator 1 คน สามารถกำหนดให้ users ดูภาพอย่างเดียว หรือ ควบคุมเครื่องเซอร์ฟเวอร์ได้
Full กำหนดให้ Users มองเห็น และ ใช้งานเมาส์, คีย์บอร์ด เครื่องเซอร์ฟเวอร์ที่กำหนดได้
View กำหนดให้ Users มองเห็น แต่ ใช้งานเมาส์, คีย์บอร์ด เครื่องเซอร์ฟเวอร์ที่กำหนดไม่ได้
Null กำหนดให้ Users มองไม่เห็นเครื่องเซอร์ฟเวอร์ที่กำหนดได้ - Users 4 คน สามราถควบคุมเครื่องเซอร์ฟเวอร์ได้ตามสิทธิ์ที่ Admin กำหนด
- Administrator 1 คน สามารถกำหนดให้ users ดูภาพอย่างเดียว หรือ ควบคุมเครื่องเซอร์ฟเวอร์ได้
- มีระบบแสดงภาพเครื่องเซอร์ฟเวอร์แบบวนลูป (Auto Scan)
- มีระบบ Broadcast Mode สามารถควบคุมการทำงานผ่านคีย์บอร์ด ไปยังเครื่องเซิร์ฟเวอร์ทุกเครื่องที่ติดตั้งใน station นั้นได้ เช่น การส่งคำสั่ง reboot หรือ shutdown ไปยังเซิร์ฟเวอร์หลายเครื่องพร้อมกัน
- มีระบบ Hot pluggable สามารถ เชื่อมต่อ/ถอด สาย KVM เคเบิ้ล ได้โดยไม่ต้องปิด KVM หรือ เครื่องเซิร์ฟเวอร์ก่อน
- มีระบบเสียง Beeper เมื่อมีการสลับเครื่องเซอร์ฟเวอร์ ผ่านการใช้ Hotkey หรือ OSD
- สามารถพับจอ LCD เก็บในตู้ Rack 19 นิ้ว ให้อยู่ในความสูง 1 U ได้
- ไม่ต้องใช้หม้อแปลงไฟฟ้า สามารถต่อไฟฟ้าแบบ AC ใช้งานได้ทันที
- มีช่องต่อสาย upgrade Firmware
| *Optional fingerprint scan ตรวจสอบลายนิ้วมือผู้ใช้งาน เพื่อเข้าใช้งาน KVM |  |
Standard Installation Rack Mount Kit
| Rack Mount Kit | ความลึกของตู้ Rack |
| Short (Standard - มาพร้อม package) | 52 - 85 cm |
| 2X-010G (Long - อุปกรณ์เสริม ไม่รวมใน package) | 70 - 105 cm |
Easy Installation Rack Mount Kit
ช่วยให้ติดตั้งได้ด้วยคนเพียงคนเดียว
1) ติดตั้งรางเข้ากับทั้ง 2 ข้างของตู้ rack
2) เลื่อน LCD KVM Switch วางบนราง แล้วขันน็อตยึดเพื่อความปลอดภัย
3) เท่านี้ ก็ดึงจอออกมาเพื่อใช้งานได้แล้ว
| Easy Installation Rack Mount Kit |
ความลึกของตู้ Rack |
| 2X-011G (Short - อุปกรณ์เสริม ไม่รวมใน package) | 57 - 70 cm |
| 2X-012G (Long - อุปกรณ์เสริม ไม่รวมใน package) | 68 - 105 cm |

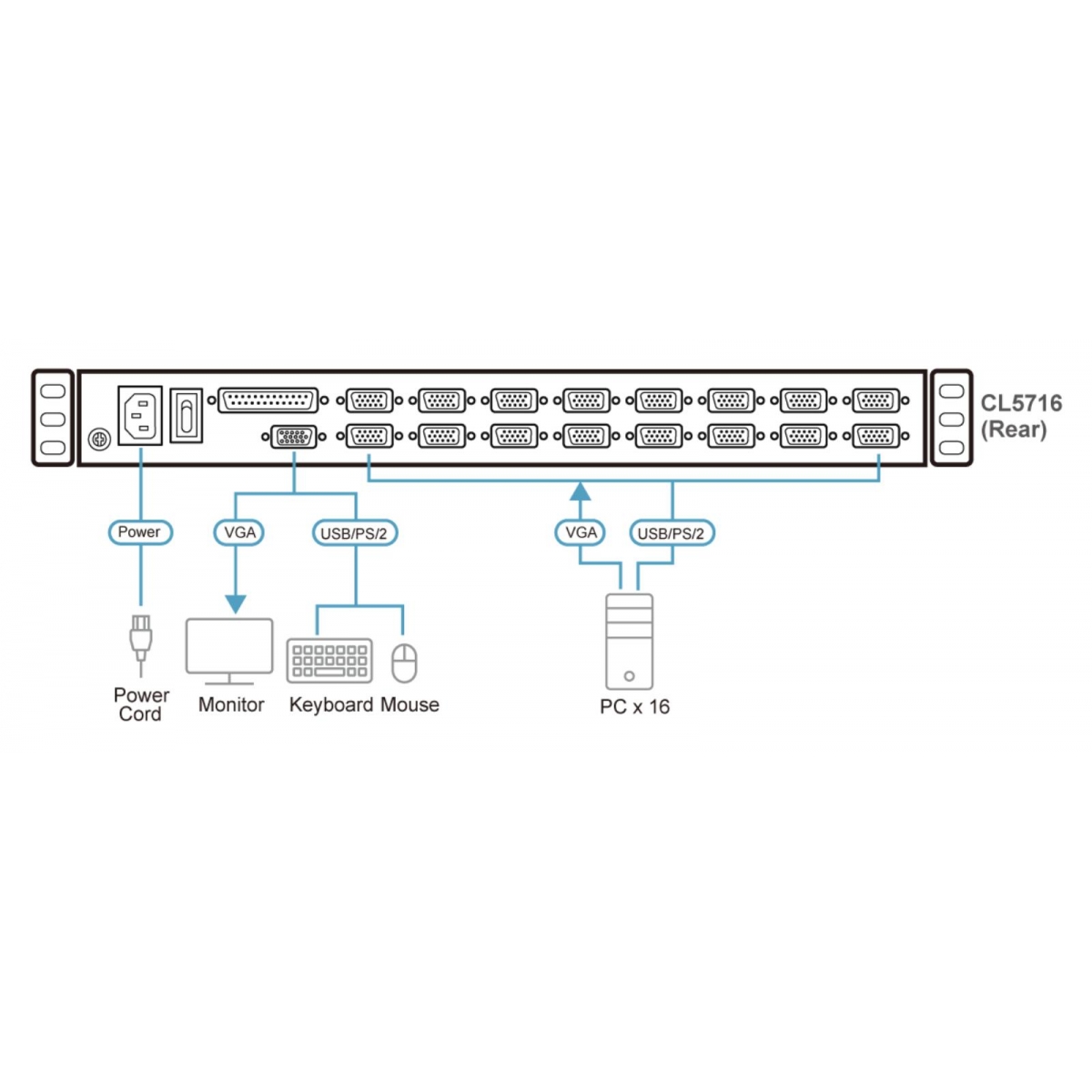

ผังการต่อ
ข้อมูลจำเพาะ
| Function | CL5716N |
| Computer Connections | |
| Direct | 16 |
| Maximum | 512 (via Daisy-chain) |
| Port Selection | OSD, Hotkey, Pushbutton |

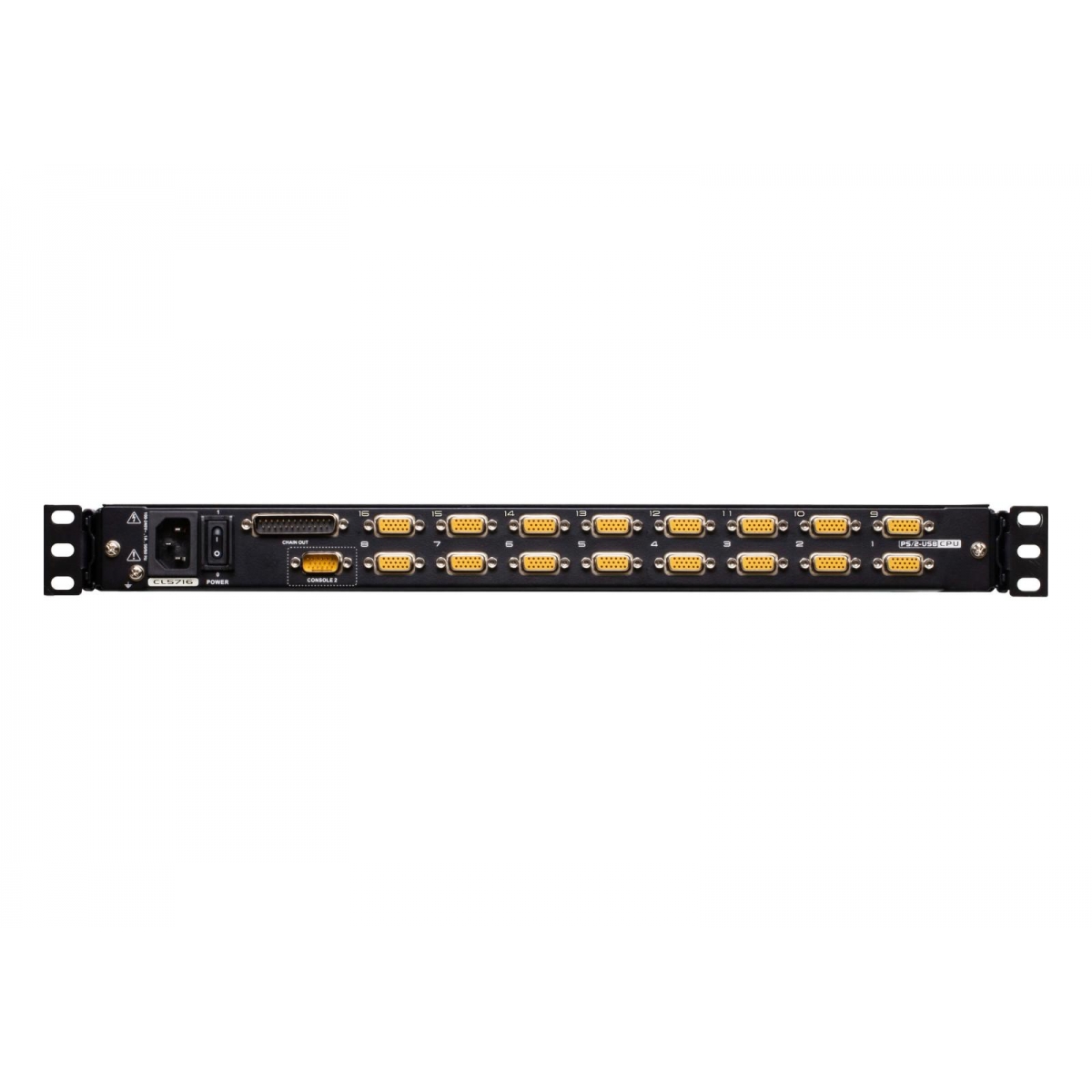

| Connectors | |
| KVM Ports | 16 x SPHD Female (Yellow) |
| Daisy Chain Ports | 1 x DB-25 Male |
| Firmware Upgrade | 1 x RJ-11 Female |
| Power | 1 x IEC 60320/C14 |
| External Console Ports | 1 x SPHD Male (Yellow) |
| External Mouse Port | 1 x USB Type A Female (Front) |
| USB Port | 1 x USB Type A Female |
| Switches | |
| Port Selection | 2 x Pushbutton |
| Station Selection | 2 x Pushbutton |
| Reset | 1 x Semi-recessed Pushbutton |
| Firmware Upgrade | 1 x Slide Switch |
| Power | 1 x Rocker Switch |
| LCD Control | 4 x Pushbutton |
| LCD Power | 1 x LED Pushbutton |
| LEDs | |
| Online | 16 (Orange) |
| Port ID | 2 x 7-segment LED Display (Orange) |
| Station ID | 2 x 7-segment LED Display (Orange) |
| Power | 1 (Dark Green) |
| Lock | 1 x Num Lock (Green) 1 x Caps Lock (Green) 1 x Scroll Lock (Green) |
| LED Illumination Light | 1 x LED Illumination Light |
| Panel Spec | |
| LCD Module | 19" TFT-LCD |
| Resolution | 1280 x 1024 @ 75 Hz |
| Response time | 5 ms |
| Viewing Angle | 170° (H), 160° (V) |
| Pixel Pitch | 0.294 mm x 0.294 mm |
| Support Color | 16.77M colors |
| Contrast Ratio | 1000 : 1 |
| Luminance | 250 cd/m² |
| Video | |
| Input Video Resolution | up to 1920 × 1200 @ 60 Hz; 1280 × 1024 @ 75 Hz, DDC2B |
| Scan Interval | 1-255 seconds |
| Emulation | |
| Keyboard / Mouse | PS/2, USB |
| Maximum Input Power Rating | 100-240V AC, 50/60Hz, 1A |
| Power Consumption | AC110V:26.1W:135BTU AC220V:27.2W:140BTU |
| Environmental | |
| Operating Temperature | 0-50°C |
| Storage Temperature | -20-60°C |
| Humidity | 0-85% RH, Noncondensing |
| Physical Properties | |
| Housing | Metal + Plastic |
| Rail Type | Single Rail |
| Weight | 13.39 kg ( 29.49 lb ) |
| Dimensions (L x W x H) | 48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x CL5716N LCD KVM Switch with standard Rack Mount Kit
- 2x Custom KVM Cable (VGA, USB; 1.8m/6ft)
- 1x Custom Console Cable (VGA, USB, PS/2; 27cm/0.88ft)
- 1x Firmware Upgrade Cable
- 1x Power Cord (AC Power Models)
- 1x User Instructions
