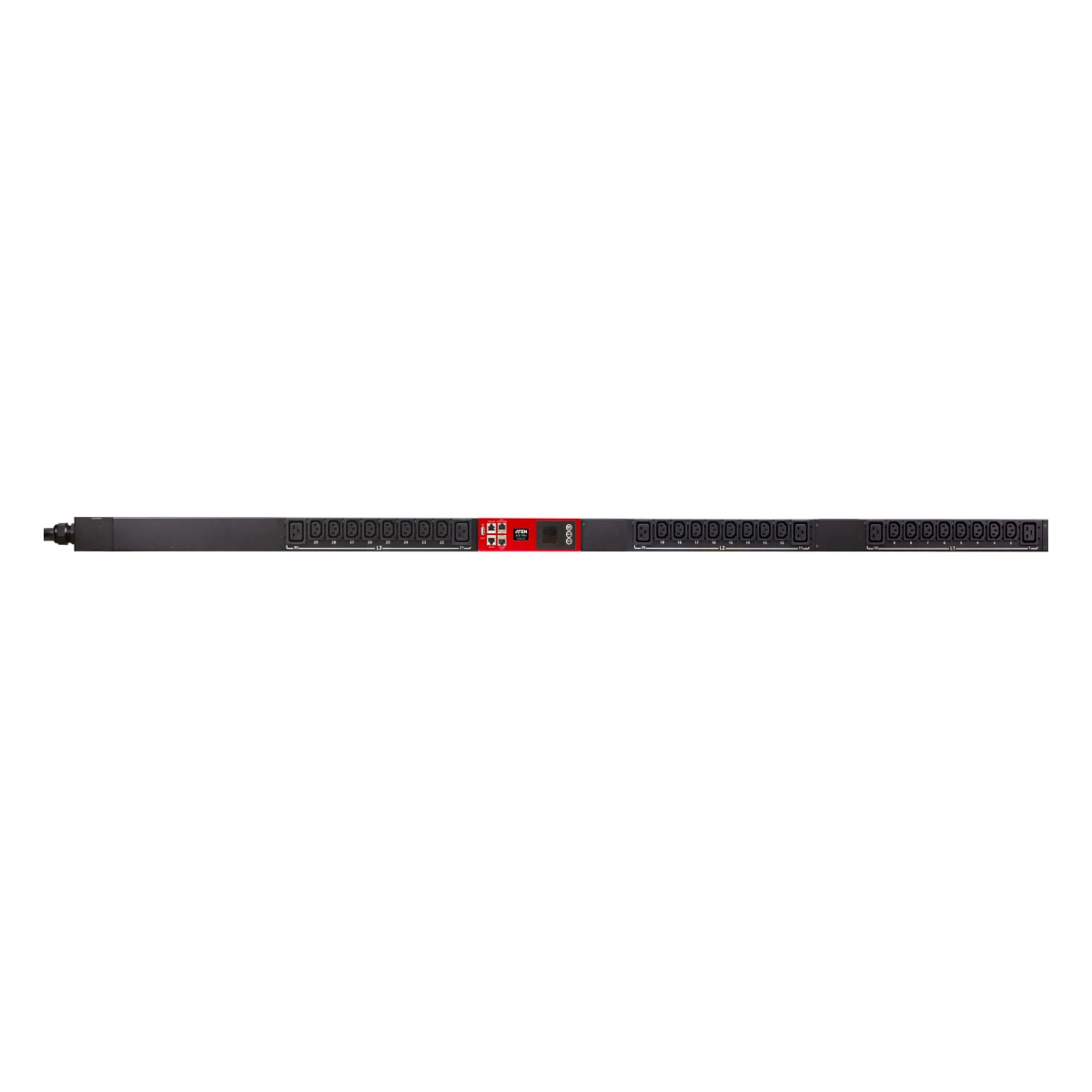

16A 30-Outlet 3-Phase Outlet-Metered & Switched eco PDU
PG98230G
- PDU ไฟ 3 เฟส (3-Phase PDU) ที่มี 30 Outlet (C13 x 24, C19 x 6)
- ใช้ ARM Cortex-A8 CPU ควบคุมได้ยืดหยุ่นผ่านพอร์ต LAN / COM / USB
- ต่อ sensor วัดอุณหภูมิ ความชื้น และการตรวจสอบค่าต่าง ๆ ได้จาก LCD display บนตัว PDU
- ต่อพ่วงกันได้สูงสุด 64 unit
- รีเลย์ประหยัดพลังงานช่วยให้ผู้ปฏิบัติงานสามารถควบคุมกระแสไฟจำนวนมากเพื่อลดการใช้พลังงาน

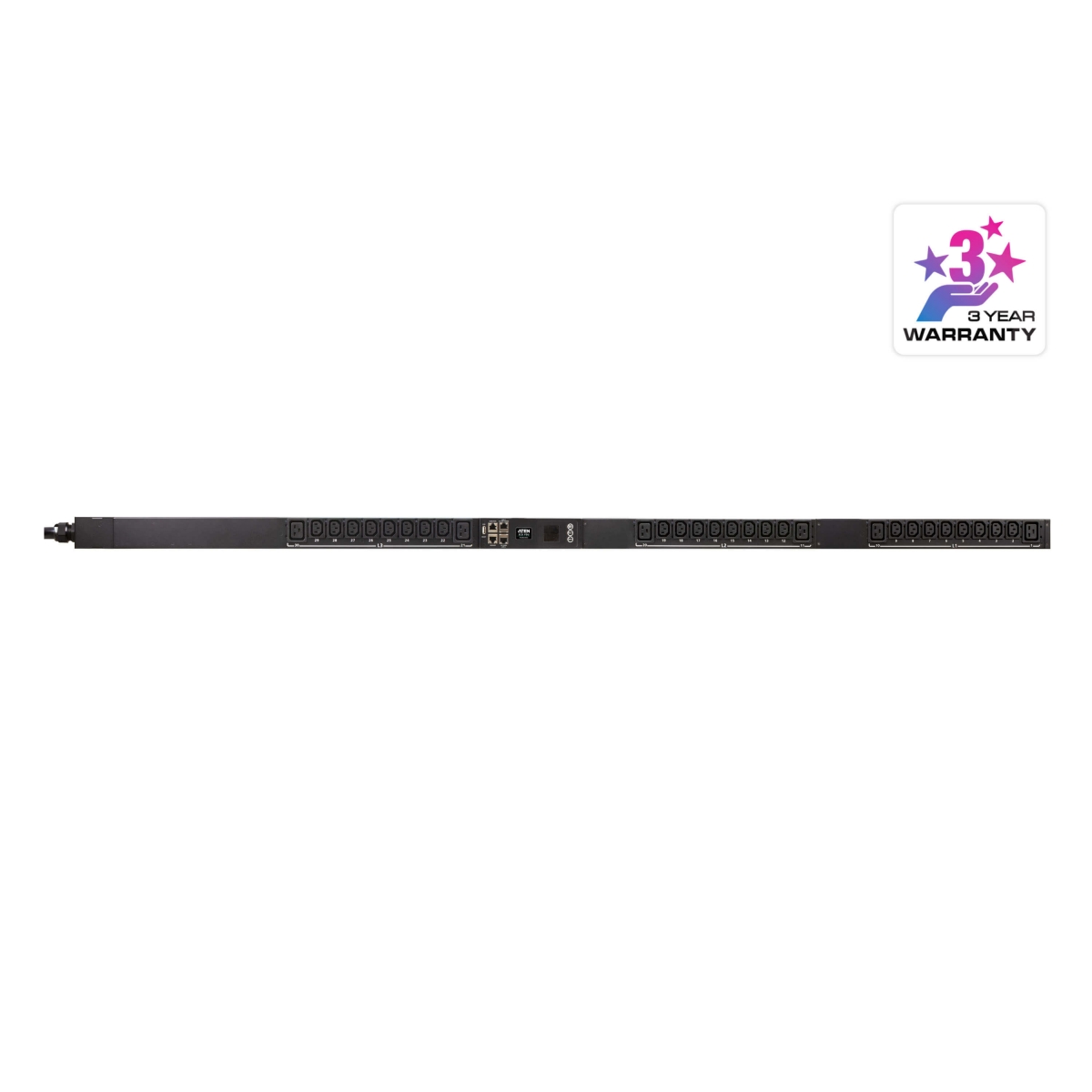

รับประกัน 3 ปีเต็ม
Spec sheet
การรักษาระยะเวลาการทำงานให้คงที่ใน data center หรือห้อง server ทำให้เกิดประสิทธิภาพการใช้พลังงานที่ยั่งยืน สามารถสร้างความแตกต่างได้ทั้งหมด การจัดการพลังงานที่มีประสิทธิภาพมักเกี่ยวข้องกับการปรับปรุงทั้งระดับฮาร์ดแวร์และซอฟต์แวร์ เนื่องจากการใช้พลังงานไฟฟ้า 3-phase มีแนวโน้มเติบโตขึ้นเนื่องจากประสิทธิภาพในการผลิต การถ่ายโอนข้อมูล และการจ่ายไฟฟ้า ดังนั้น ATEN จึงขอแนะนำ PDU ซีรีส์ PG รุ่นล่าสุด ซึ่งสามารถใช้งานในการกำหนดค่า IEC socket ซึ่งออกแบบมาให้มีตู้แร็ค 0U เพื่อรองรับความต้องการที่เพิ่มขึ้น สำหรับจ่ายไฟให้กับอุปกรณ์ไอที ที่มีความหนาแน่นสูงใน ห้อง server และ data centers
PG98230 PDU แต่ละตัวใช้โปรเซสเซอร์ ARM-Cortex A8 มาพร้อมเต้ารับ 30 พอร์ต ที่สามารถทำงานด้วยแรงดัน ไฟฟ้าสูงกว่าได้ เพิ่มพลังงานให้กับอุปกรณ์ที่เชื่อมต่อทั้งหมดในเวลาน้อยกว่า 10 วินาทีเมื่อเสียบปลั๊ก และให้ข้อมูลการใช้พลังงาน kWh ที่แม่นยำที่สุด (+ /-1%) เพื่อพฤติกรรมการใช้พลังงาน บรรทัดฐาน และความคิดริเริ่มที่ดีขึ้น
ด้วยการคำนึงถึงการประหยัดพลังงาน ทำให้ PG98230 ตั้งใจที่จะลดการใช้พลังงานสำหรับแนวทางปฏิบัติที่ดีที่สุดในโครงสร้างพื้นฐานเครือข่าย ในขณะเดียวกัน ก็สนันสนุนการลดปริมาณก๊าซเรือนกระจก ได้ถึง 70.65 กก. (เทียบเท่า 131.4 KW ของการใช้พลังงาน) ช่วยลดค่าไฟฟ้า และลดภาษีที่ต้องจ่ายในแต่ละปี
Energy Saving Relay ที่ประหยัดไฟกว่า Relay ทั่วไป
ต้องขอบคุณ Relay ที่ประหยัดพลังงานในตัว ซึ่งเป็นส่วนหนึ่งของสวิตช์แม่เหล็กไฟฟ้า การควบคุมการปริมาณการไหลของกระแสไฟฟ้าจำนวนมาก กลายเป็นเรื่องง่าย และเมื่อเทียบกับรุ่นที่ ไม่มี Energy Saving Relay ซึ่งส่งผลให้ประหยัดพลังงานได้ 131.4 kWh ต่อปี ต่อ PDU 30 outlet 1 unit. นอกจากนี้การจ่ายพลังงานจะยังคงใช้งานได้และไม่ถูกขัดจังหวะแม้ในขณะที่เกิดความล้มเหลว ทำให้มีเวลาทำงานที่เหนือกว่าเพื่อเพิ่มความน่าเชื่อถือของระบบ
เพิ่มประสิทธิภาพการล็อค outlet ที่ปลอดภัย
สามารถเพิ่มความปลอดภัยให้ Outlet ด้วยการล็อคอย่างแน่นหนาเพื่อป้องกันไม่ให้สายไฟหลุดเนื่องจากการสั่นสะเทือนหรือความผิดพลาดของเจ้าหน้าที่
แจ้งเตือนตามเวลาจริงผ่านหน้าจอ LCD
หน้าจอ LCD Display สามารถแสดงคำเตือน เพื่อแจ้งเตือนผู้ใช้เกี่ยวกับสถานะพลังงานที่ผิดปกติ

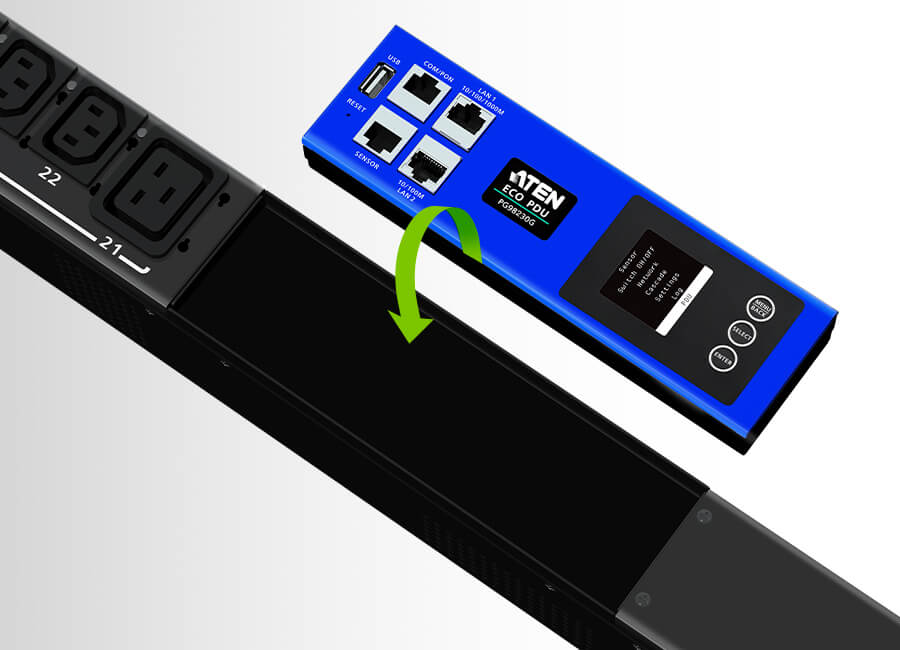

ฟังก์ชั่น Hot-swappable
แผงคอนโซล LCD เป็นแบบ Hot-swappable และสามารถถอดเปลี่ยน หรือซ่อมแซม ได้โดยไม่ต้องปิดเครื่องในขณะทำงานสำคัญอยู่

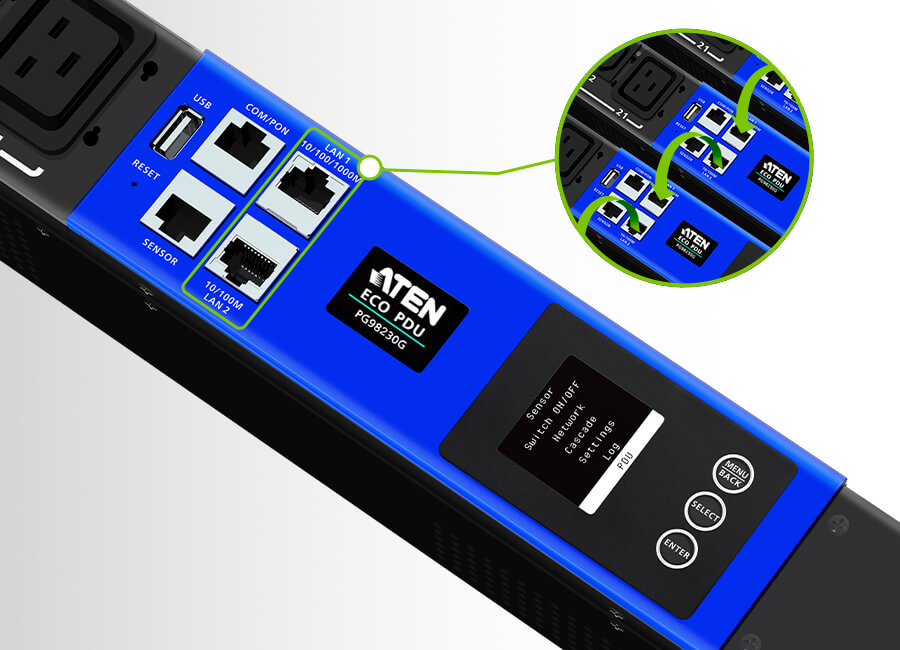

Dual LAN ต่อพ่วงกันได้ จึงประหยัด Network Switch Port
PG98230 มาพร้อมกับ Dual LAN (เช่น อินเทอร์เน็ตและอินทราเน็ต) ที่รองรับการเชื่อมต่อ Ethernet สูงสุด 1G และรองรับการเชื่อมต่อแบบ Cascaded เพื่อต่อพ่วง PDU ได้สูงสุด 64 ตัว ประหยัดค่าใช้จ่ายในการติดตั้ง Network Switch เพิ่มเติม และช่วยประหยัดพื้นที่บนแร็ค

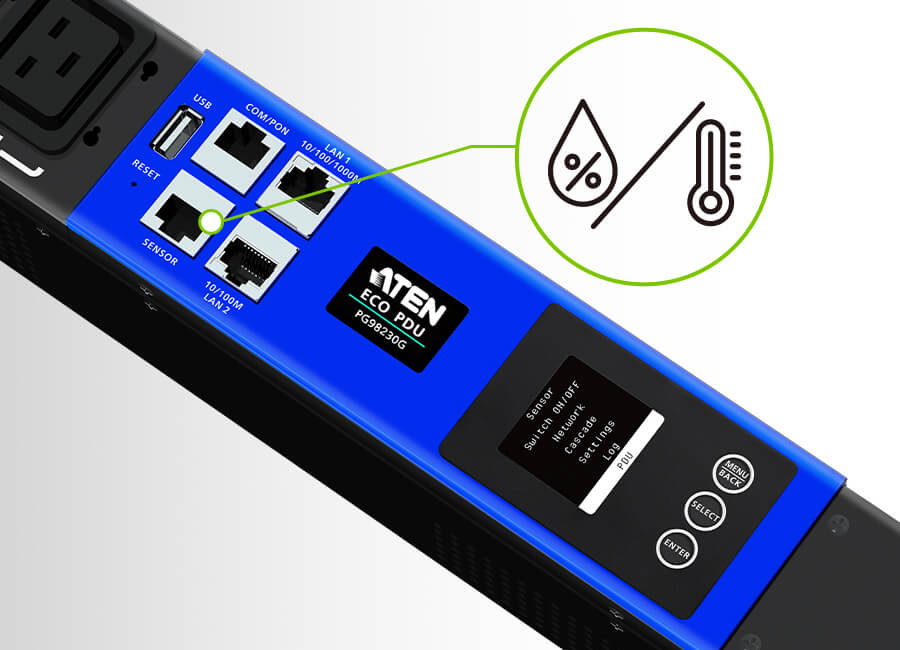

Seneor วัดสภาพแวดล้อม
สามารถต่อ Sensor ผ่านพอร์ต RJ-45 ได้ถึง 8 Sensor เพื่อการตรวจสอบและวัดอุณหภูมิ ความชื้น การไหลเวียนของอากาศ ความกดอากาศที่แตกต่างกัน และการรั่วไหล พร้อมการแจ้งเตือนภัยคุกคามที่อาจเกิดขึ้น

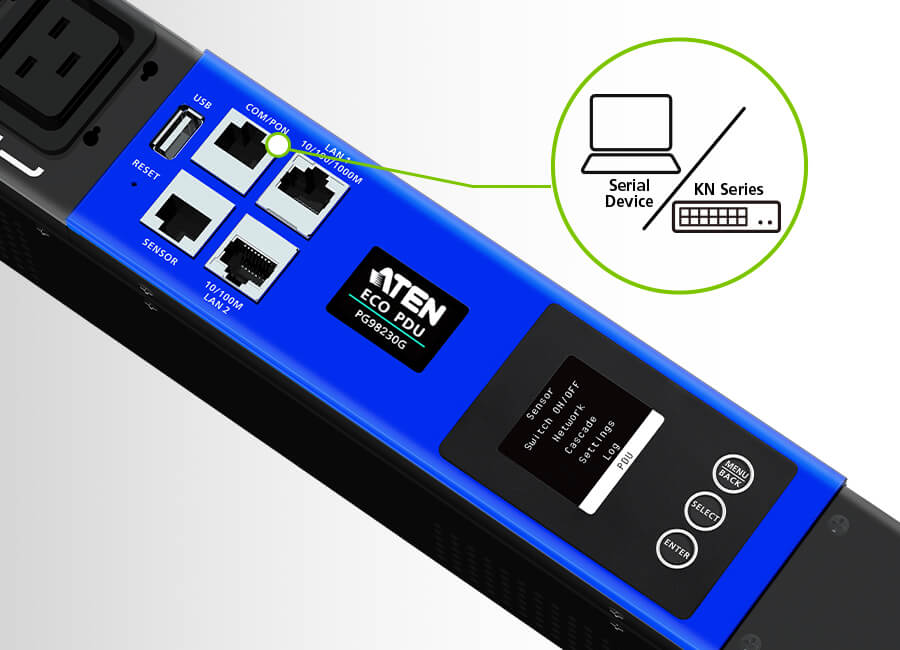

การทำงานบนเครือข่ายที่ยืดหยุ่น
เพื่อการดำเนินการที่รวดเร็ว ดังนั้นการเชื่อมต่ออุปกรณ์ Serial กับ PDU ด้วย Com port จึงเป็นอีกวิธีหนึ่งในการสื่อสารผ่าน CLI Commands นอกจากนี้ยังทำงานเป็น PON Port ในพอร์ตเดียวกัน ซึ่งพร้อมใช้งานสำหรับการเชื่อมต่อ Ethernet ไปยัง KVM KN Series ผ่าน IP Switch เพื่อรวมศูนย์การจัดการพลังงานของ PDU แบบ Daisy-Chain สูงสุด 16 ตัว
หมายเหตุ: คุณลักษณะนี้จะรวมอยู่ในเฟิร์มแวร์ใหม่ ในอนาคต

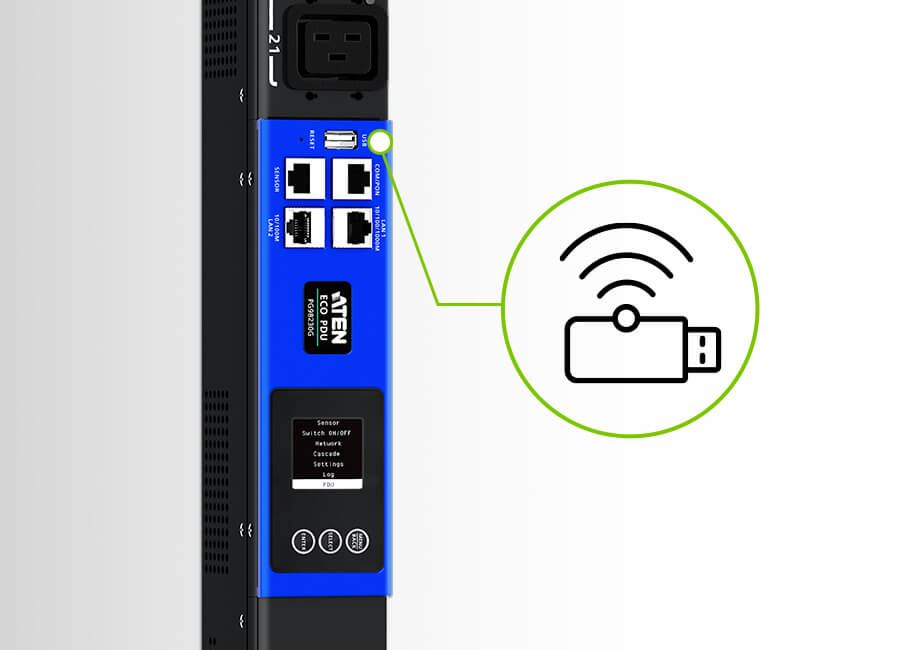

เชื่อมต่อ Network ผ่าน WIFI
PG98230 สามารถเชื่อมต่อกับ Network ผ่าน USB WiFi Dongle เพื่อจัดการ DCIM, อัปเกรดเฟิร์มแวร์, ส่งออกข้อมูล, การกำหนดค่าอย่างรวดเร็ว และอื่นๆ
สายไฟที่ปรับได้แบบยืดหยุ่น สำหรับการติดตั้งในแร็ค
PG98230 มาพร้อมกับสายไฟแบบปรับได้ในตัว สามารถหมุนได้ 90 องศา เพื่อให้สามารถติดตั้งในแร็คได้อย่างยืดหยุ่น ส่งผลให้การจัดระเบียบสายเคเบิลดีขึ้น
ตรวจสอบการจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล (DCIM)
มาพร้อม ATEN’s eco DC ซึ่งเป็นเครื่องมือ บน PC และ Web สำหรับการจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล (DCIM) เช่น การส่งกำลังไฟฟ้า, พลังงาน และข้อมูลด้านสิ่งแวดล้อมจาก PDU และอุปกรณ์ที่เชื่อมต่อ โดยสามารถตรวจสอบได้ผ่านเว็บ GUI สำหรับการจัดการพลังงานอย่างอัจฉริยะ

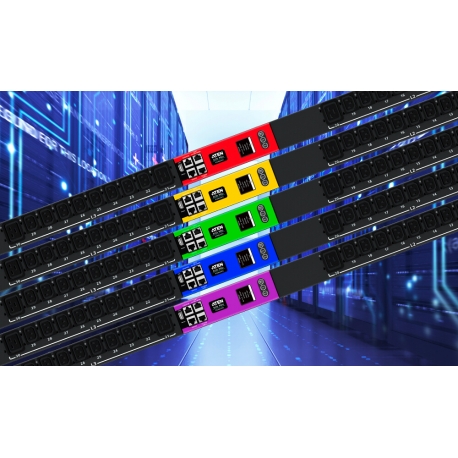

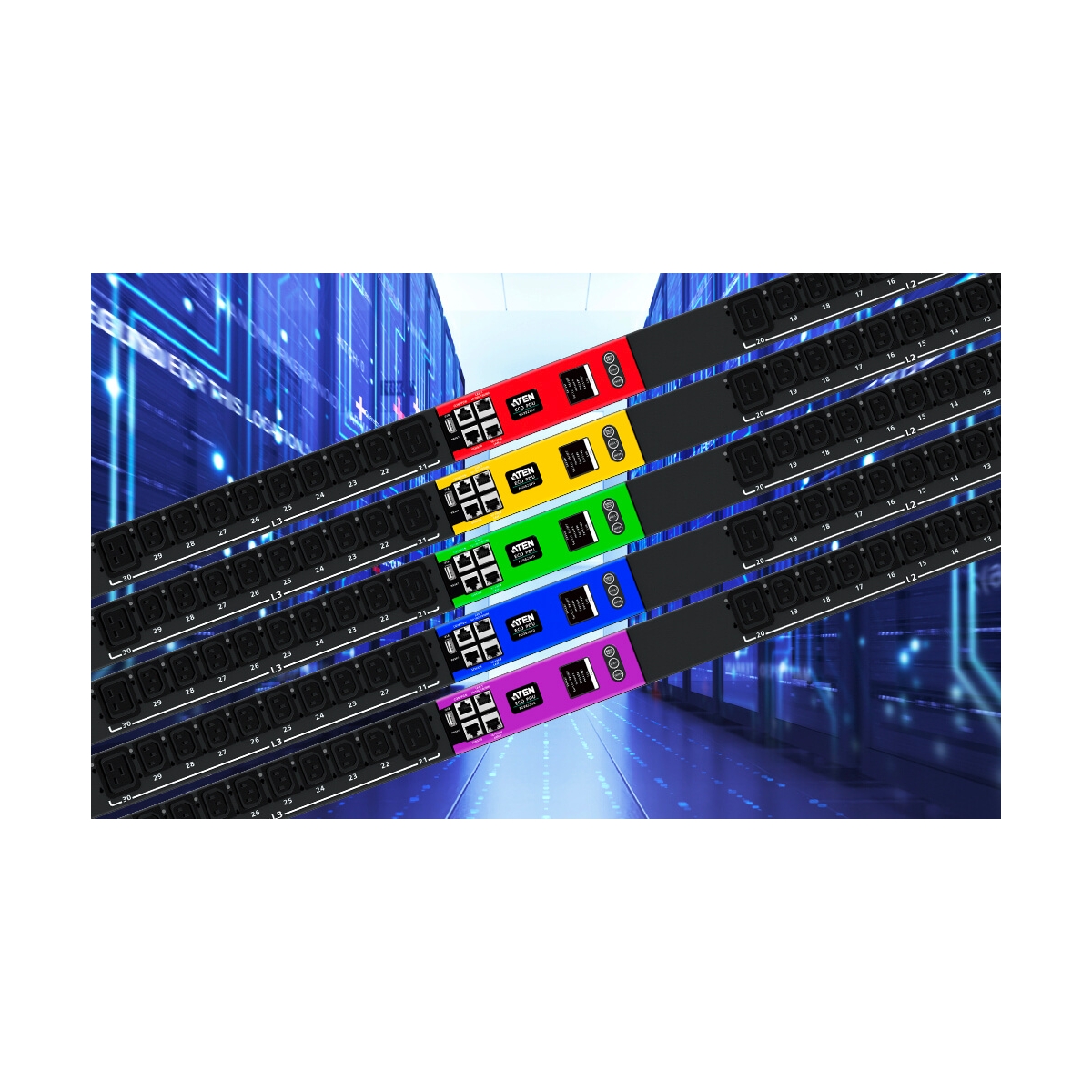

Color Panel สำหรับการตรวจสอบการใช้พลังงานอย่างชาญฉลาด
PDU PG series มีสีแดงเป็นแผง LCD Console เริ่มต้น และสามารถเปลี่ยนสีได้โดยมีให้เลือกทั้ง เหลือง, ม่วง, น้ำเงิน และเขียว ซึ่งสามารถซื้อสติกเกอร์สีเพิ่มเติมได้ Color code เหล่านี้ช่วยให้แยกความแตกต่างระหว่างการตั้งค่าพลังงานได้ง่ายขึ้น และยังเพิ่มความเร็วในการแก้ไขปัญหาในกรณีที่เกิดข้อผิดพลาดที่ไม่คาดคิด
การประยุกต์ใช้งาน
PG series 3-Phase PDUs เหมาะอย่างยิ่งสำหรับการติดตั้ง server rack ที่ต้องการการกระจายพลังงานอย่างมีประสิทธิภาพไปยังอุปกรณ์ IT ที่มีความหนาแน่นสูง เช่น ในห้อง server หรือ data center
Features
- โปรเซสเซอร์ ARM Cortex-A8 สำหรับวิธีการควบคุมที่ยืดหยุ่นผ่านพอร์ต LAN / COM / USB / environmental sensor และการตรวจสอบขั้นสูงผ่าน LCD console
- ข้อมูลจำเพาะของ ฮาร์ดแวร์ / network ที่เป็นประโยชน์
- 1 Gbps Ethernet Interface
- Auto Ping & Reboot
- Remote Management Protocols : TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (ผ่าน TCP/IP), Wi-Fi, 802.11 network protocols a/b/g/n, IPv6 และ SMS
- Alerts / Alarms: รับการเตือนผ่าน SNMP, SMTP, SMS1 และ syslog
- การเขียนสคริปต์: JSON-RPC protocol (Remote Procedure Call) และการเขียนสคริปต์ Python เพื่อควบคุม PDU แต่ละ unit (เช่น การเปิด/ปิดสวิตช์) *
- ความปลอดภัย: การเข้าถึงบัญชี / รหัสผ่าน 2 ระดับ และตัวกรอง IP / MAC, TLS 1.2, SMTP / SMTPS protocols
- Authentication: LDAP, RADIUS, TACACS+ - การติดตั้งแบบยืดหยุ่น
- รองรับการเชื่อมต่อ PDU แบบ cascade ได้สูงสุดถึง 64 units
- สามารถเชื่อมต่อ PDU ได้สูงสุด 16 units ผ่านการเชื่อมต่อพอร์ต LAN และการเชื่อมต่อพอร์ต PON กับ KVM KN series ของ ATEN ผ่าน IP Switches ** - รีเลย์ประหยัดพลังงาน ช่วยให้ผู้ปฏิบัติงานสามารถควบคุมการไหลของกระแสจำนวนมากเพื่อลดการใช้พลังงาน
- วัดการใช้ไฟฟ้าได้แม่นยำ (+/-1%) เพื่อพฤติกรรมการใช้พลังงาน บรรทัดฐาน และการติดตามความคิดริเริ่มที่ดีขึ้น
- พอร์ต Environmental sensor ช่วยให้สามารถเชื่อมต่อผ่าน พอร์ต RJ-45 แบบ Daisy-Chain ได้ถึง 8 sensor เหมาะสำหรับการตรวจสอบค่าต่างๆ และการวัดอุณหภูมิ ความชื้น การไหลเวียนของอากาศ ความแตกต่างของแรงดันอากาศ และการรั่วไหล ***
- การแจ้งเตือนผ่านแผง LCD แบบเรียลไทม์ จะส่งคำเตือนเพื่อแจ้งเตือนผู้ใช้เกี่ยวกับสถานะพลังงานที่ผิดปกติ
- สายไฟแบบปรับได้ในตัว สามารถหมุนได้ 90 องศา เพื่อให้สามารถติดตั้งในแร็คได้อย่างยืดหยุ่น ส่งผลให้การจัดระเบียบสายเคเบิลดีขึ้น
- เพิ่มประสิทธิภาพความปลอดภัยให้ Outlet ด้วยการล็อคอย่างแน่นหนา เพื่อป้องกันไม่ให้สายไฟหลุดเนื่องจากการสั่นสะเทือนหรือความผิดพลาดของเจ้าหน้าที่
- รองรับ ATEN’s eco DC (Energy & DCIM Management Web GUI) สำหรับการส่งกำลังไฟฟ้า, พลังงาน และข้อมูลด้านสิ่งแวดล้อมจาก PDU และอุปกรณ์ที่เชื่อมต่อ
Note :
* จะรวมไว้ในการเปิดตัวเฟิร์มแวร์ในอนาคต
** จำเป็นต้องอัปเกรดเฟิร์มแวร์ของ KN Series
*** โปรดติดต่อเราสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Environmental sensor
Diagram
ข้อมูลจำเพาะ
| Function | PG98230B | PG98230B2 | PG98230G |
| Electrical | |||
| Nominal Input Voltage | 208V 3PH (Delta) | 208V 3PH (Delta) | 400/230V 3PH (Star) |
| Maximum Input Current | 20A Max | 20A Max | 16A Max |
| 16A(UL de-rated) | 16A(UL de-rated) | ||
| Input Frequency | 50-60 Hz | 50-60 Hz | 50-60 Hz |
| Input Connection | NEMA L21-20P | NEMA L15-20P | IEC 309 16/20A Red 3P+N+PE |
| Input Power | 7205VA(Max), | 7205VA(Max), | 11084VA(Max) |
| 5764VA(UL de-rated) | 5764VA(UL de-rated) | ||
| Outlet Type | (6) IEC 320 C19, (24) IEC 320 C13 | (6) IEC 320 C19, (24) IEC 320 C13 | (6) IEC 320 C19, (24) IEC 320 C13 |
| Nominal Output Voltage | 208 VAC | 208 VAC | 230 VAC |
| Maximum Output Current (Outlet) | C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A (UL de-rated) |
C13: 15A(Max),12A(UL de-rated) C19: 20A(Max),16A (UL de-rated) |
C13:10A(Max), C19:16A(Max), |
| Breakers | NA | NA | NA |
| Metering | Outlet level Current, Voltage , PF and KWh Monitoring | Outlet level Current, Voltage , PF and KWh Monitoring | Outlet level Current, Voltage , PF and KWh Monitoring |
| Outlet Switching | Yes | Yes | Yes |
| Environment Sensor Ports | Yes | Yes | Yes |
| Metering Accuracy | 1% | 1% | 1% |
| Physical Properties | |||
| Dimensions (L x W x H) | 179.00 x 5.60 x 6.80 cm | 179.00 x 5.60 x 6.80 cm | 179.00 x 5.60 x 6.80 cm |
| (70.47 x 2.2 x 2.68 in.) | (70.47 x 2.2 x 2.68 in.) | (70.47 x 2.2 x 2.68 in.) | |
| Weight | 7.36 kg ( 16.21 lb ) | 7.36 kg ( 16.21 lb ) | 7.36 kg ( 16.21 lb ) |
| Power Cord Length | 3m | 3m | 3m |
| Environmental | |||
| Temperature (Operating / Storage) | 0 – 60℃ / -20 – 60℃ | 0 – 60℃ / -20 – 60℃ | 0 – 60℃ / -20 – 60℃ |
| Humidity (Operating & Storage) | 0 – 80% RH, Non-Condensing | 0 – 80% RH, Non-Condensing | 0 – 80% RH, Non-Condensing |
| Compliance | |||
| EMC Verification | FCC | FCC | CE, EMC |
| Safety Verification | UL, PSE | UL, PSE | CE |
| Warranty | 3 years | 3 years | 3 years |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | ||
อุปกรณ์ในกล่อง
- 1 x Power Distribution Unit
- 1 x rack mount kit
- 1 x RJ-45 to DB-9 cable
- 1 x full-panel colored sticker
- 1 x user instructions
