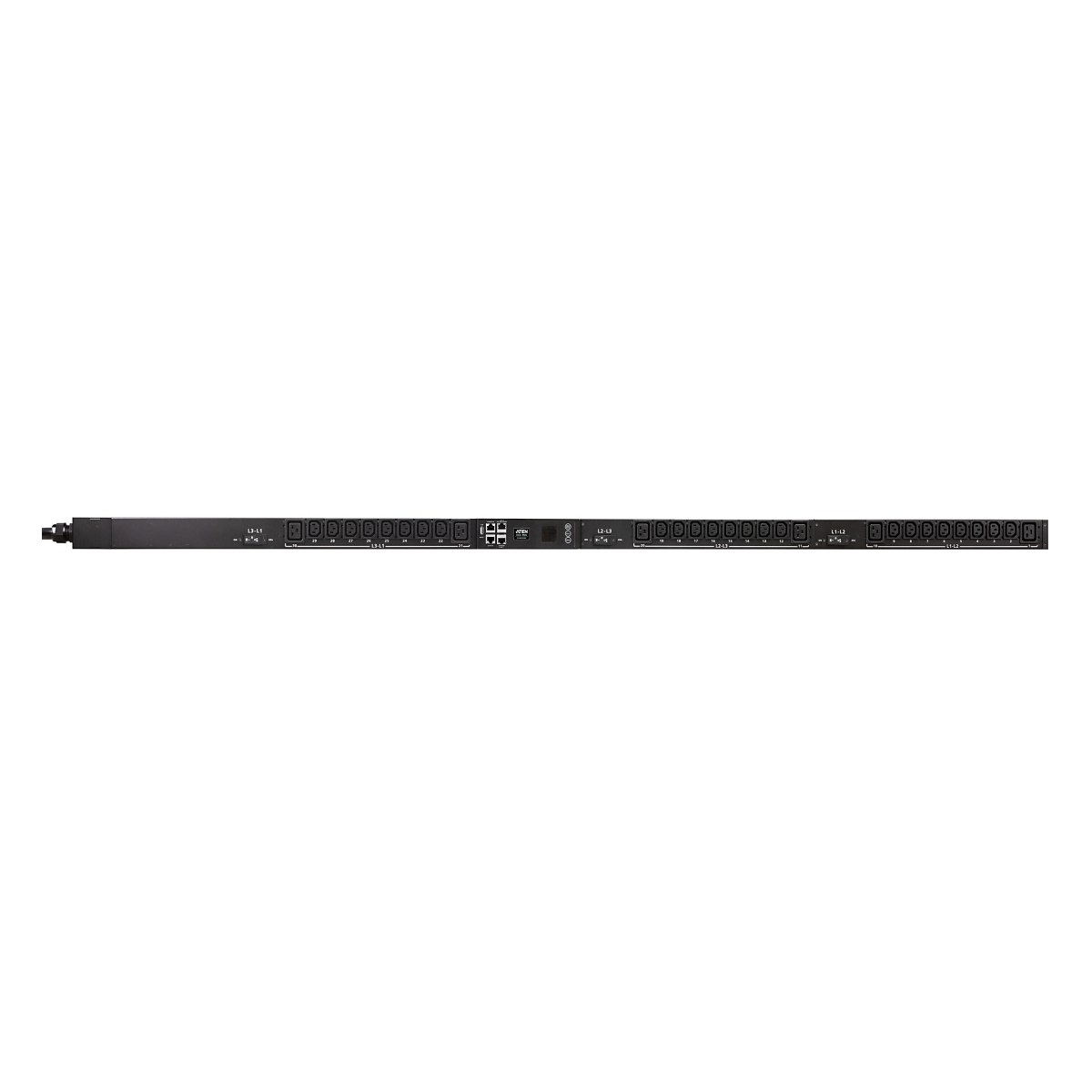

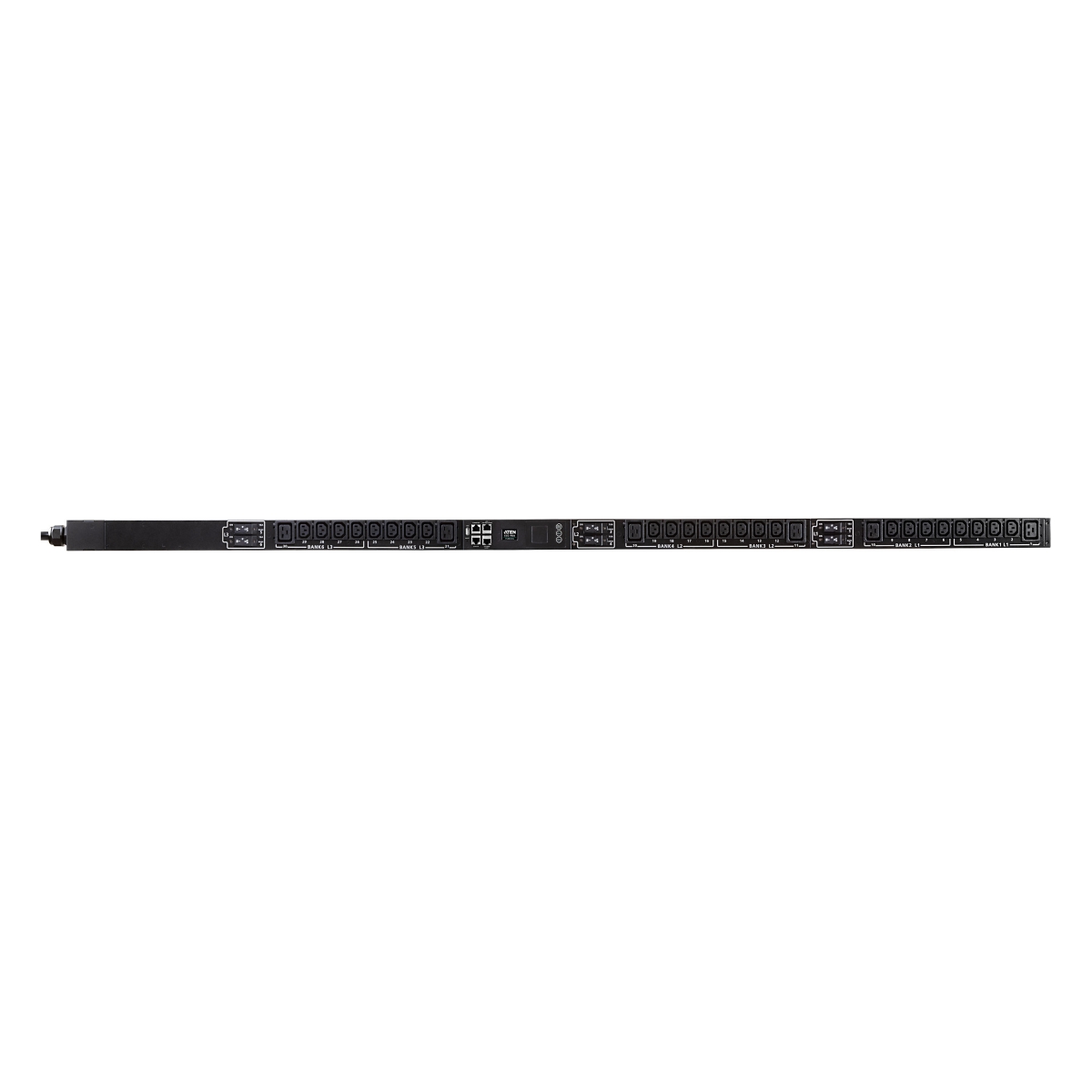

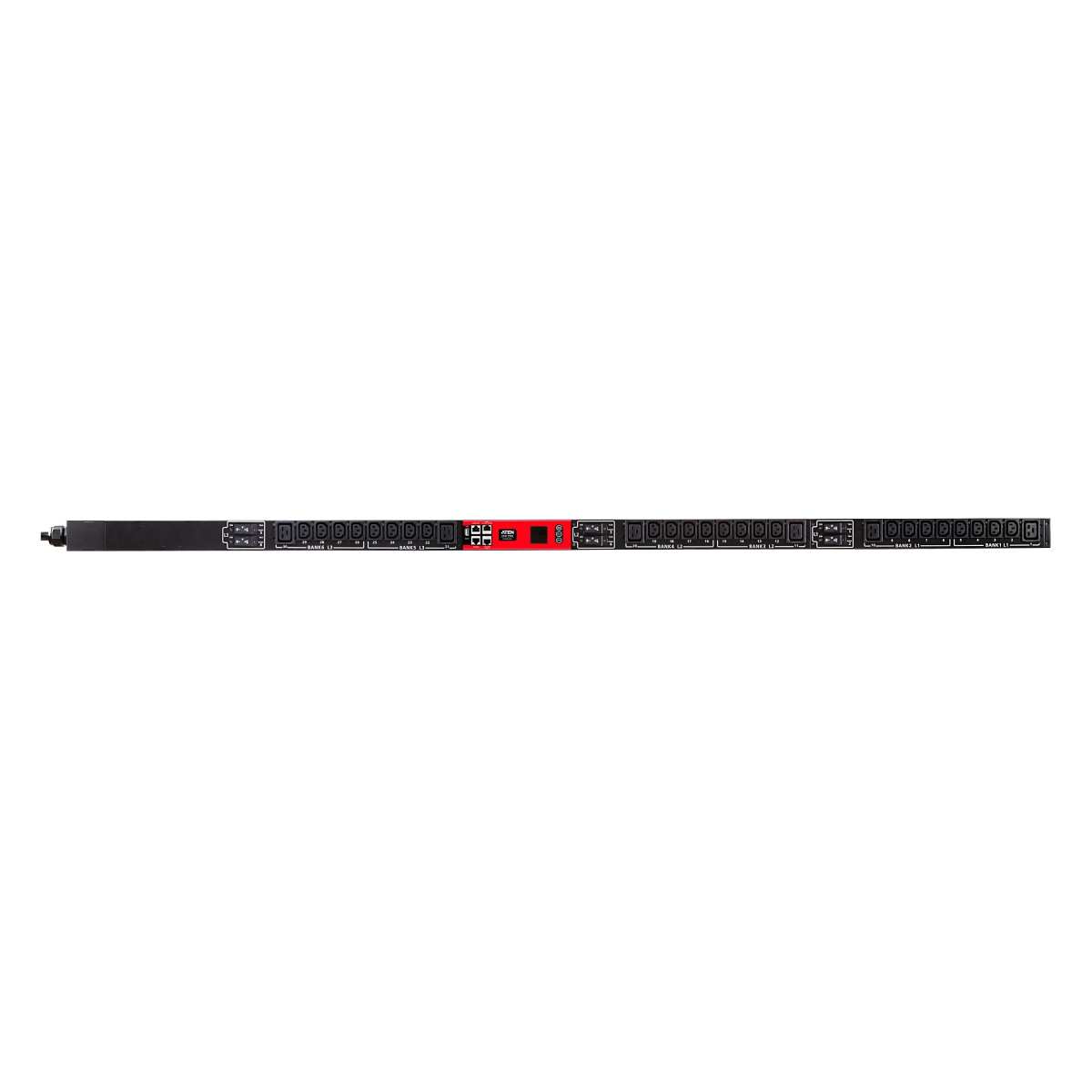

32A 30-Outlet 3-Phase Outlet-Metered & Switched eco PDU
PG98330G
- PDU ไฟ 3 เฟส (3-Phase PDU) ที่มี 30 Outlet (C13 x 24, C19 x 6)
- ใช้ ARM Cortex-A8 CPU ควบคุมได้ยืดหยุ่นผ่านพอร์ต LAN / COM / USB
- ต่อ sensor วัดอุณหภูมิ ความชื้น และการตรวจสอบค่าต่าง ๆ ได้จาก LCD display บนตัว PDU
- ต่อพ่วงกันได้สูงสุด 64 unit
- รีเลย์ประหยัดพลังงานช่วยให้ผู้ปฏิบัติงานสามารถควบคุมกระแสไฟจำนวนมากเพื่อลดการใช้พลังงาน

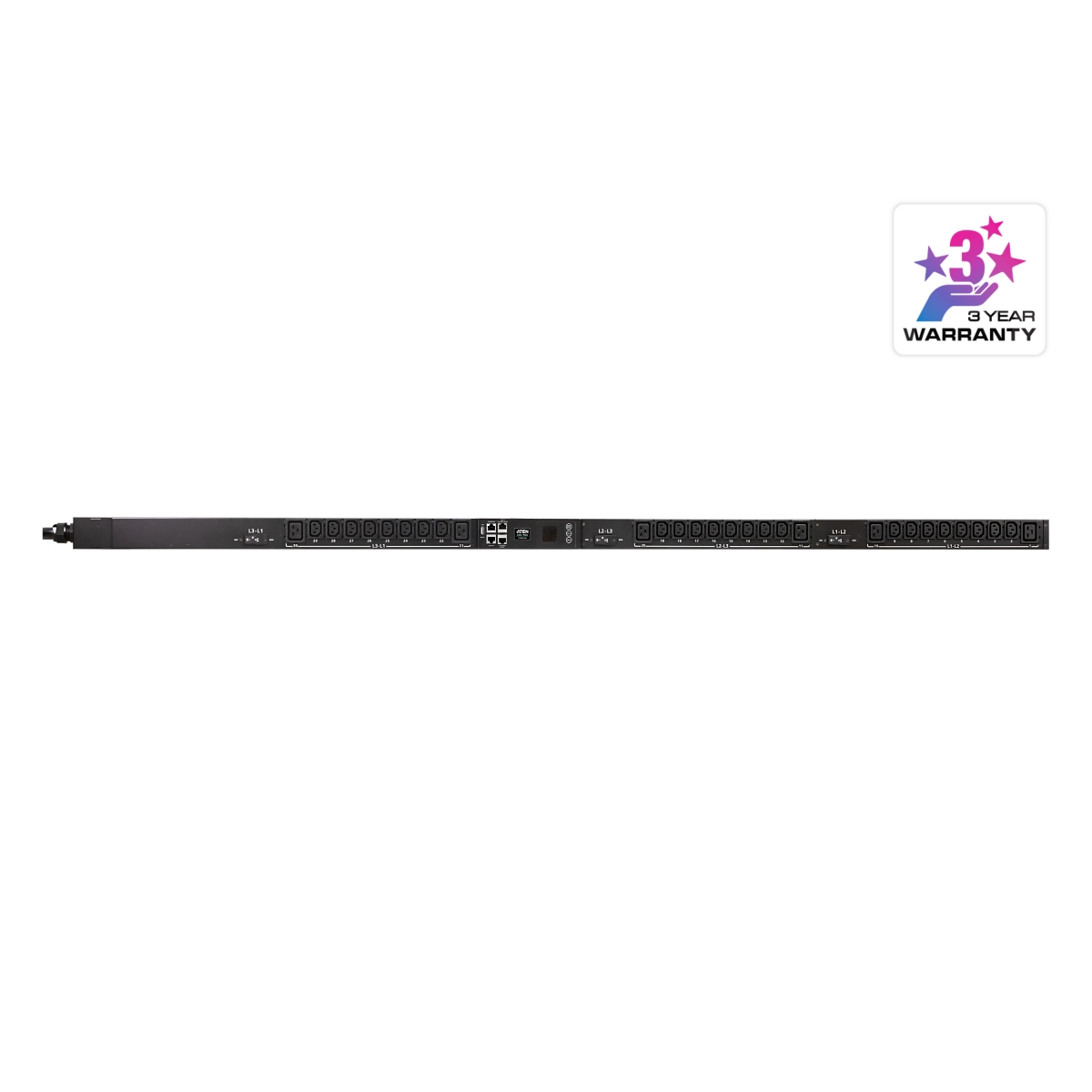

รับประกัน 3 ปีเต็ม
Spec sheet
การรักษาระยะเวลาการทำงานให้คงที่ใน data center หรือห้อง server ทำให้เกิดประสิทธิภาพการใช้พลังงานที่ยั่งยืน สามารถสร้างความแตกต่างได้ทั้งหมด การจัดการพลังงานที่มีประสิทธิภาพมักเกี่ยวข้องกับการปรับปรุงทั้งระดับฮาร์ดแวร์และซอฟต์แวร์ เนื่องจากการใช้พลังงานไฟฟ้า 3-phase มีแนวโน้มเติบโตขึ้นเนื่องจากประสิทธิภาพในการผลิต การถ่ายโอนข้อมูล และการจ่ายไฟฟ้า ดังนั้น ATEN จึงขอแนะนำ PDU ซีรีส์ PG รุ่นล่าสุด ซึ่งสามารถใช้งานในการกำหนดค่า IEC socket ซึ่งออกแบบมาให้มีตู้แร็ค 0U เพื่อรองรับความต้องการที่เพิ่มขึ้น สำหรับจ่ายไฟให้กับอุปกรณ์ไอที ที่มีความหนาแน่นสูงใน ห้อง server และ data centers
PG98330 ใช้โปรเซสเซอร์ ARM-Cortex A8 มาพร้อมเต้ารับ 30 พอร์ต ที่สามารถทำงานด้วยแรงดันไฟฟ้าสูงกว่า ได้ เพิ่มพลังงานให้กับอุปกรณ์ที่เชื่อมต่อทั้งหมดในเวลาน้อยกว่า 10 วินาทีเมื่อเสียบปลั๊ก และให้ข้อมูลการใช้พลังงาน kWh ที่แม่นยำที่สุด (+ /-1%) เพื่อพฤติกรรมการใช้พลังงาน บรรทัดฐาน และความคิดริเริ่มที่ดีขึ้น ด้วยการคำนึงถึงการประหยัดพลังงาน ทำให้ PG98330 ตั้งใจที่จะลดการใช้พลังงานสำหรับแนวทางปฏิบัติที่ดีที่สุดในโครงสร้างพื้นฐานเครือข่าย ในขณะเดียวกัน ก็สนันสนุนการลดปริมาณก๊าซเรือนกระจก ได้ถึง 70.65 กก. (เทียบเท่า 131.4 KW ของการใช้พลังงาน) ช่วยลดค่าไฟฟ้า และลดภาษีที่ต้องจ่ายในแต่ละปี

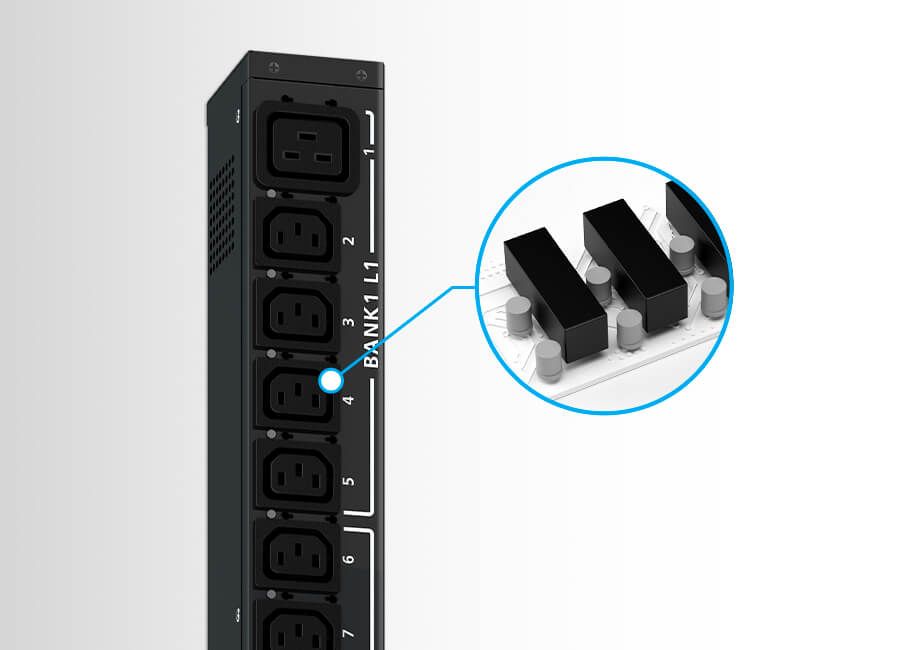

Energy Saving Relay ที่ประหยัดไฟกว่า Relay ทั่วไป
ต้องขอบคุณ Relay ที่ประหยัดพลังงานในตัว ซึ่งเป็นส่วนหนึ่งของสวิตช์แม่เหล็กไฟฟ้า การควบคุมการปริมาณการไหลของกระแสไฟฟ้าจำนวนมาก กลายเป็นเรื่องง่าย และเมื่อเทียบกับรุ่นที่ ไม่มี Energy Saving Relay ซึ่งส่งผลให้ประหยัดพลังงานได้ 131.4 kWh ต่อปี ต่อ PDU 30 เต้าเสียบ 1 unit. นอกจากนี้การจ่ายพลังงานจะยังคงใช้งานได้และไม่ถูกขัดจังหวะแม้ในขณะที่เกิดความล้มเหลว ทำให้มีเวลาทำงานที่เหนือกว่าเพื่อเพิ่มความน่าเชื่อถือของระบบ

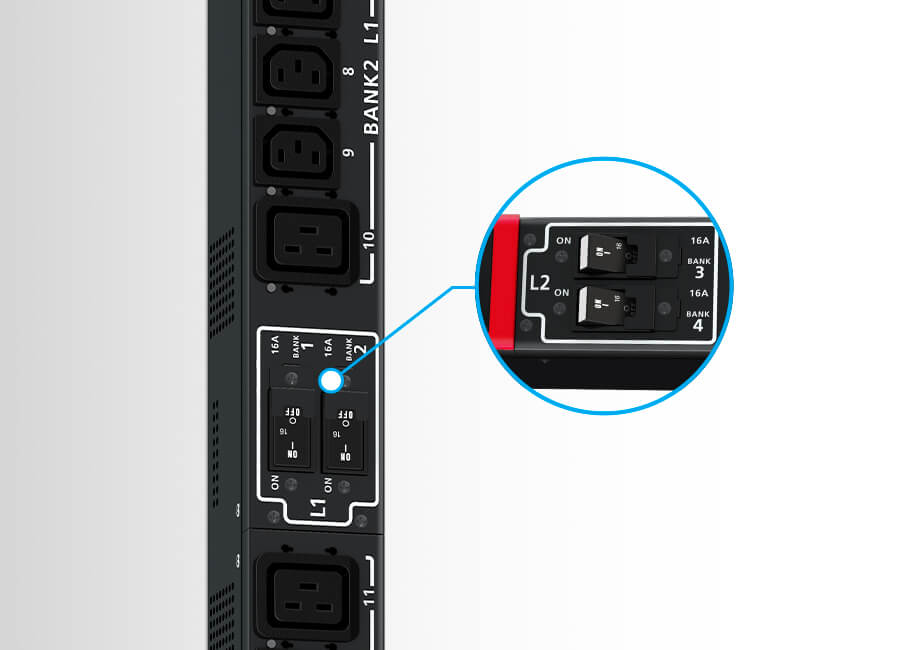

ปลอดภัยอีกระดับด้วย Hydraulic-Magnetic Circuit Breaker
ด้วย Hydraulic-Magnetic Circuit Breaker ในตัว ช่วยให้การจ่ายกระแสไฟฟ้าสามารถปิดโดยอัตโนมัติ เพื่อป้องกันอุปกรณ์ที่เชื่อมต่อจากการ overloade หรือเสียหาย ในขณะที่ยังคงจ่ายพลังงานได้ตามปกติ

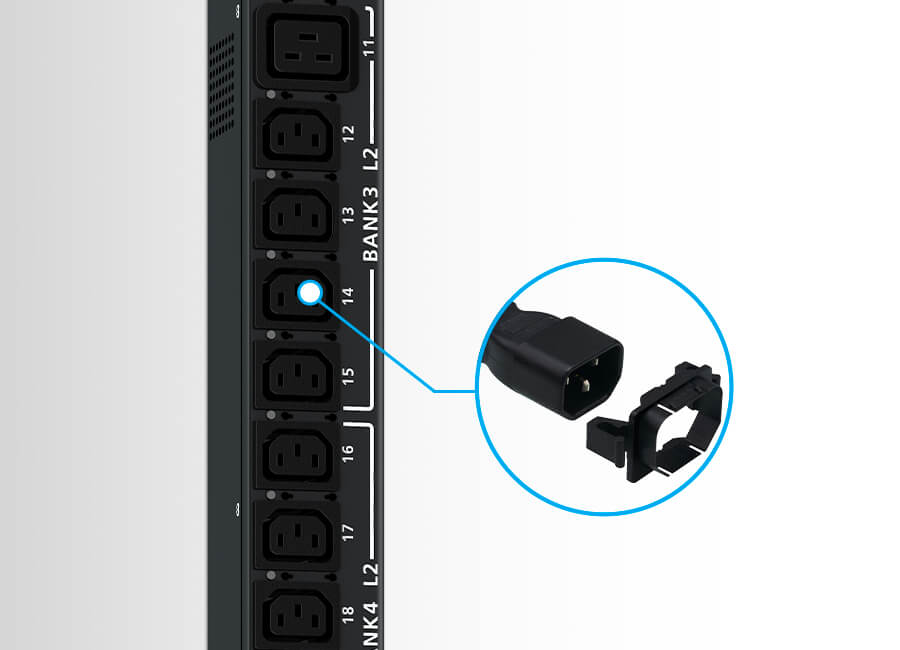

เพิ่มประสิทธิภาพการล็อค outlet ที่ปลอดภัย
สามารถเพิ่มความปลอดภัยให้ Outlet ด้วยการล็อคอย่างแน่นหนาเพื่อป้องกันไม่ให้สายไฟหลุดเนื่องจากการสั่นสะเทือนหรือความผิดพลาดของเจ้าหน้าที่

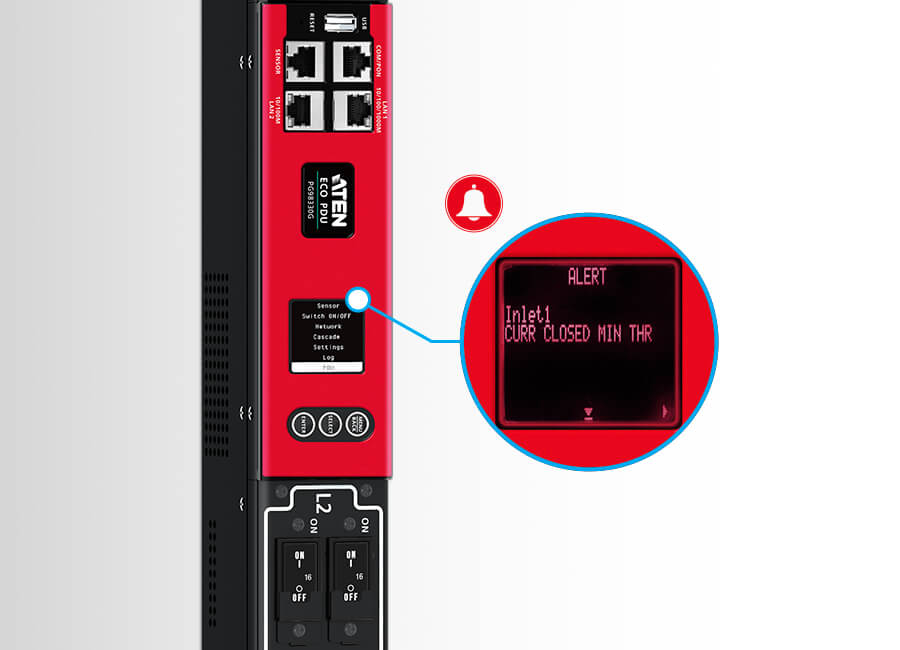

แจ้งเตือนตามเวลาจริงผ่านหน้าจอ LCD
หน้าจอ LCD เรืองแสง สามารถแสดงคำเตือน เพื่อแจ้งเตือนผู้ใช้เกี่ยวกับสถานะพลังงานที่ผิดปกติ

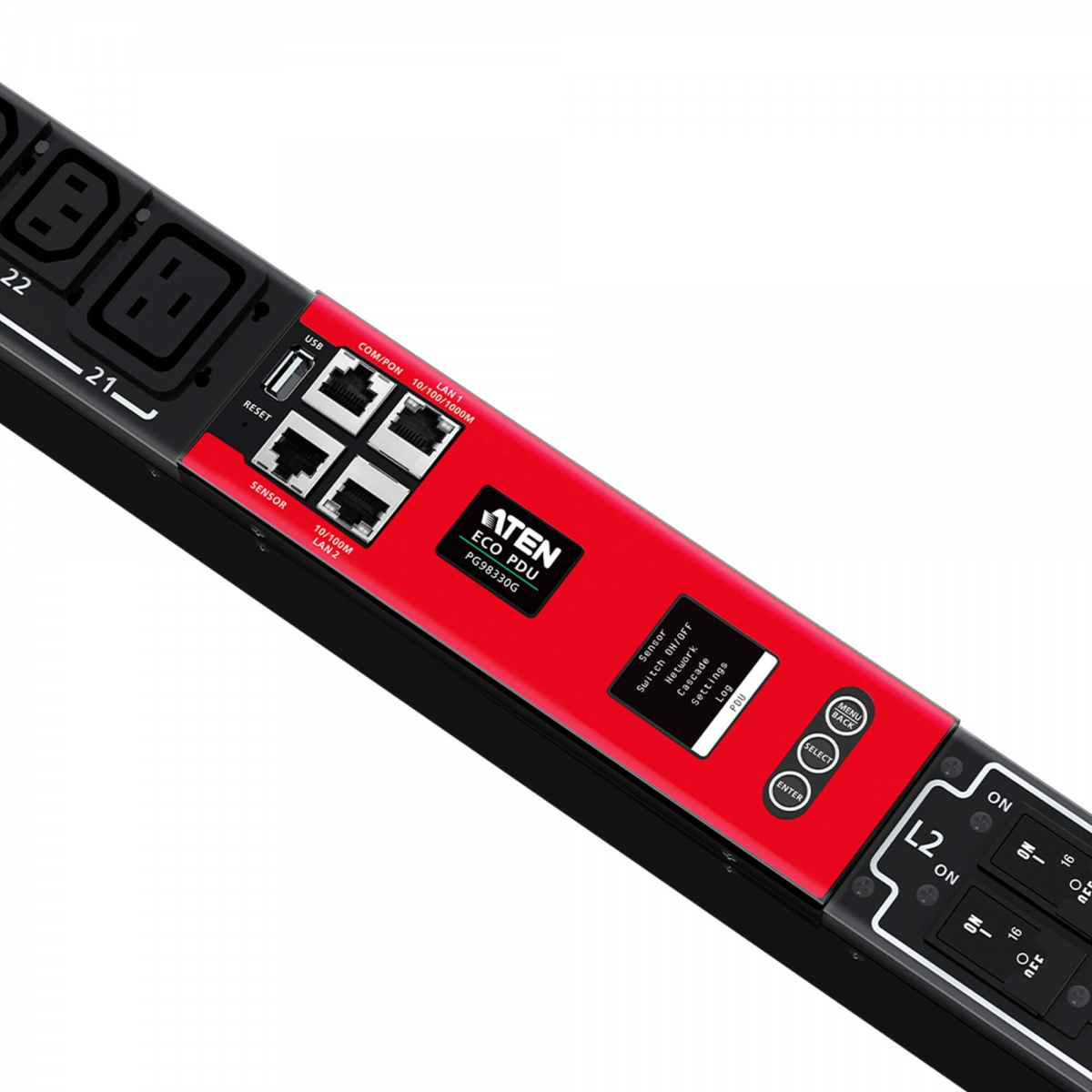

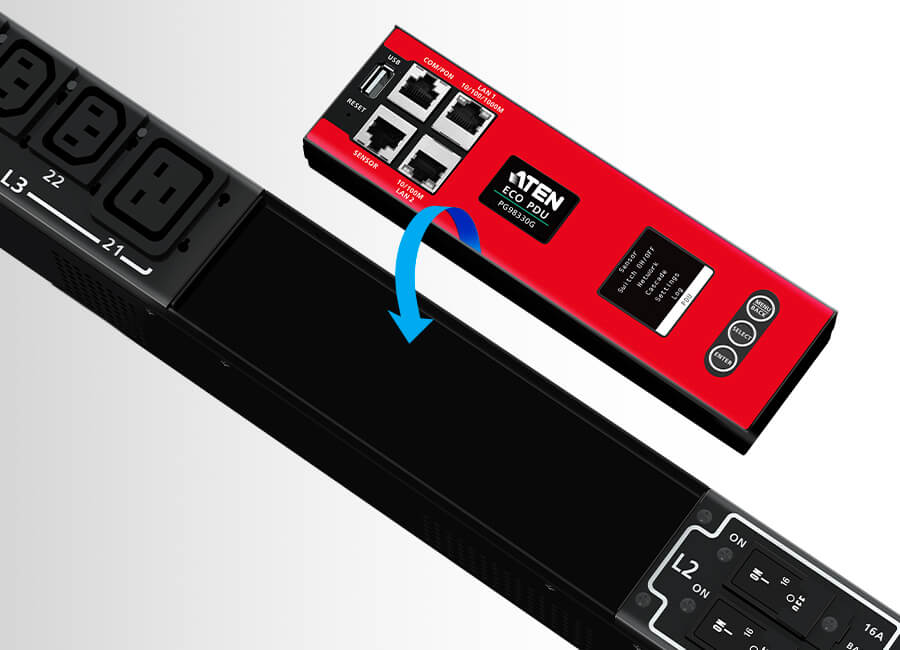

แผงคอนโซล ถอดเปลี่ยนได้แบบ Hotswap
แผงคอนโซล LCD เป็นแบบ Hot-swappable และสามารถถอดเปลี่ยน หรือซ่อมแซมได้โดยไม่ต้องปิดเครื่องในขณะทำงานสำคัญอยู่

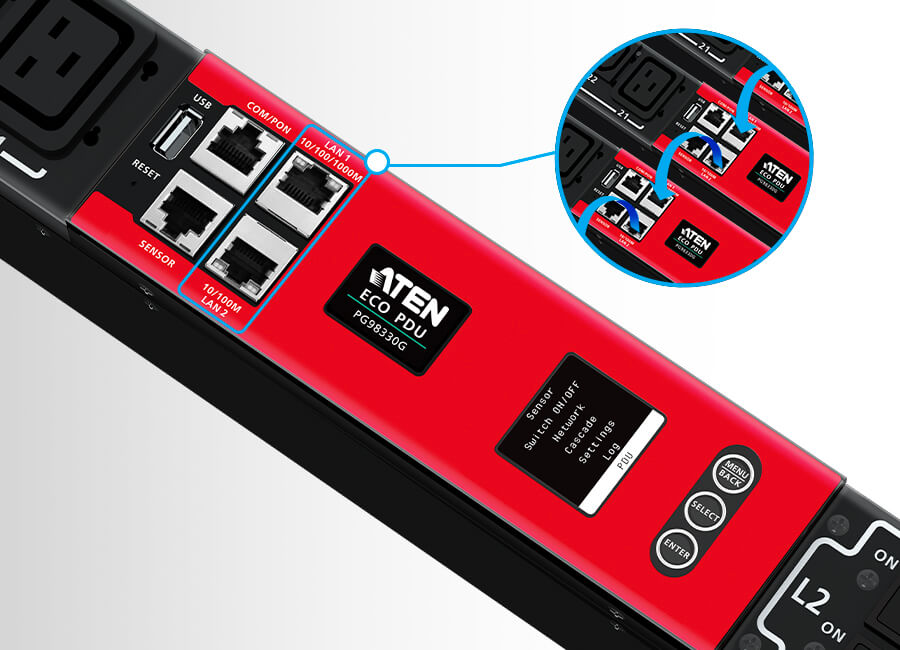

Dual LAN ต่อพ่วงกันได้ จึงประหยัด Network Switch Port
PG98330 มาพร้อมกับ Dual LAN (เช่น Internet และ Intranet ) ที่รองรับการเชื่อมต่อ Ethernet สูงสุด 1G และรองรับการเชื่อมต่อแบบ Cascaded เพื่อต่อพ่วง PDU ได้สูงสุด 64 ตัว ประหยัดค่าใช้จ่ายในการติดตั้ง Network Switch เพิ่มเติม ในขณะที่ประหยัดพื้นที่ชั้นวาง เพื่อรองรับอุปกรณ์ไอทีเพื่อเติมในเครือข่ายได้

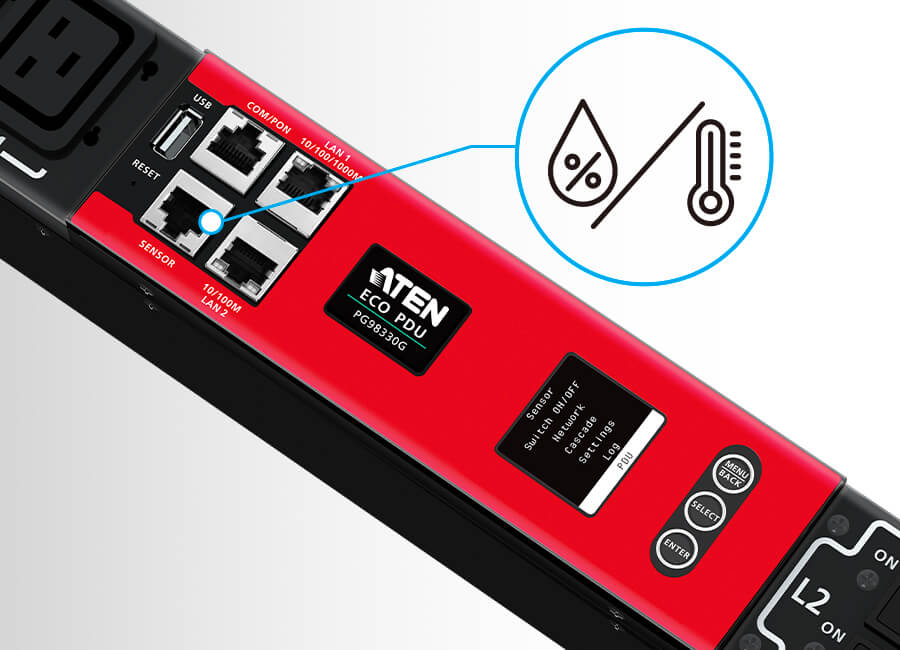

เซ็นเซอร์วัดสภาพแวดล้อม
พอร์ตเซนเซอร์ช่วยให้การเชื่อมต่อ RJ-45 สามารถเชื่อมต่อหรือเชื่อมต่อแบบเดซี่เชนได้ถึง 8 เซนเซอร์สภาพแวดล้อมสำหรับการตรวจสอบและการจัดการอุณหภูมิ ความชื้น การไหลเวียนของอากาศ ความกดอากาศที่แตกต่างกัน และการรั่วไหล พร้อมการแจ้งเตือนภัยคุกคามที่อาจเกิดขึ้น

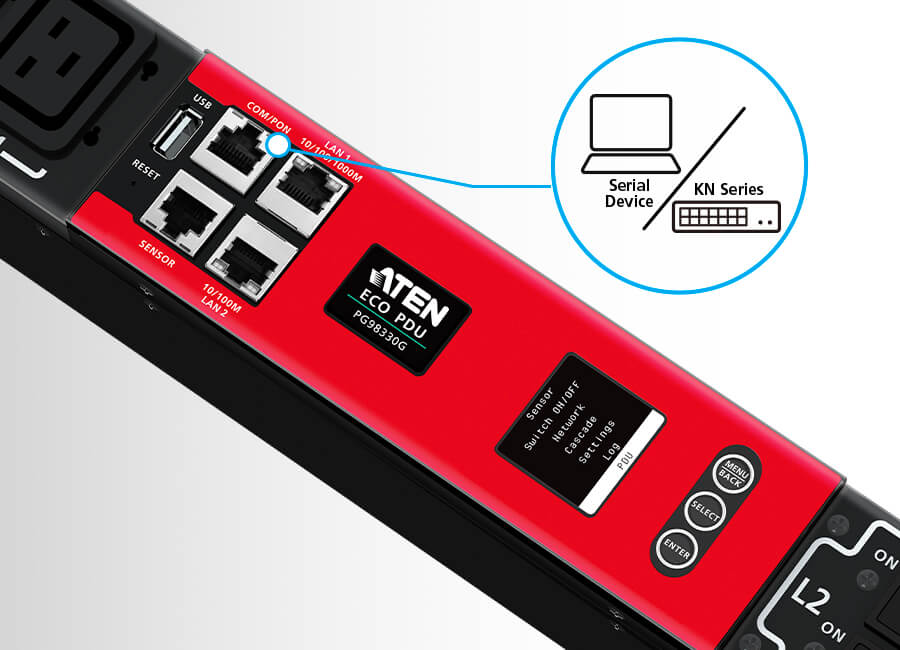

การทำงานบนเครือข่ายที่ยืดหยุ่น
เพื่อการดำเนินการที่รวดเร็ว ดังนั้นการเชื่อมต่ออุปกรณ์ Serial กับ PDU ด้วย Com port จึงเป็นอีกวิธีหนึ่งในการสื่อสารผ่าน CLI Commands นอกจากนี้ยังทำงานเป็น PON Port ในพอร์ตเดียวกัน ซึ่งพร้อมใช้งานสำหรับการเชื่อมต่อ Ethernet ไปยัง KVM KN Series ผ่าน IP Switch เพื่อรวมศูนย์การจัดการพลังงานของ PDU แบบ Daisy-Chain สูงสุด 16 ตัว

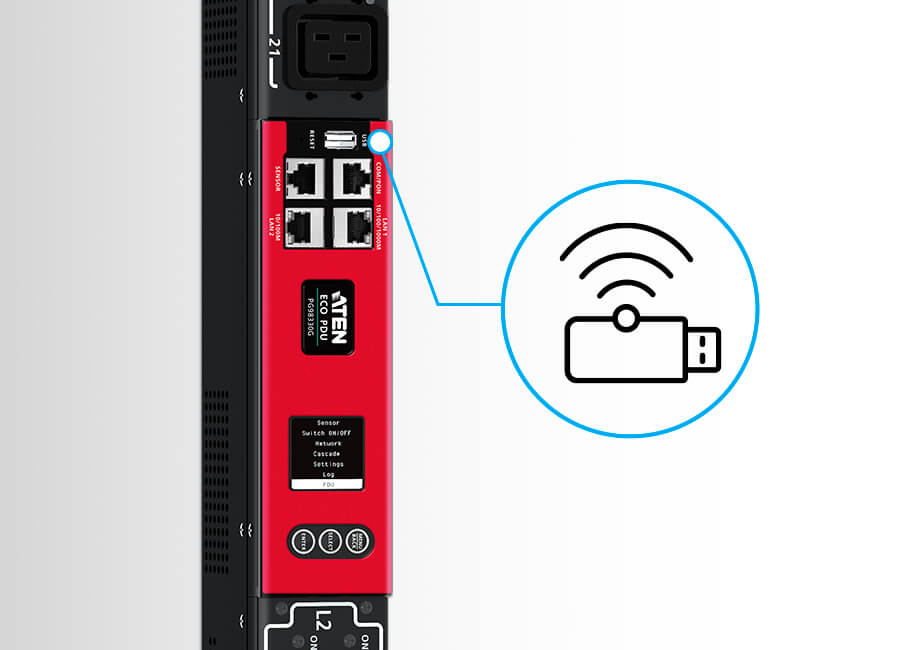

เชื่อมต่อ Network ผ่าน WIFI
PG98330 สามารถเชื่อมต่อกับ Network ผ่าน USB WiFi Dongle เพื่อจัดการ DCIM, อัปเกรดเฟิร์มแวร์, ส่งออกข้อมูล, การกำหนดค่าอย่างรวดเร็ว และ อื่นๆ

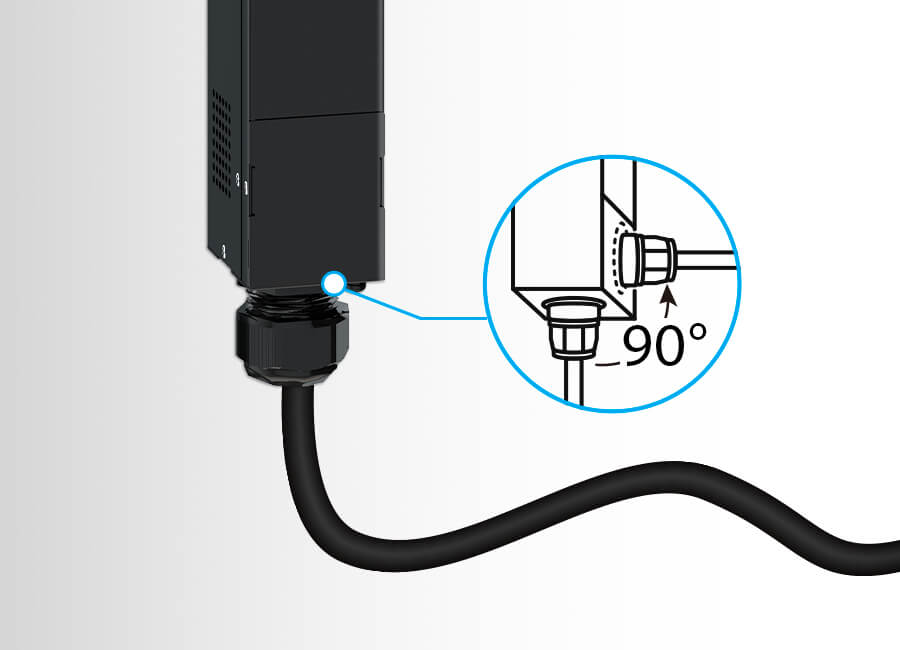

สายไฟที่ปรับได้แบบยืดหยุ่น สำหรับการติดตั้งในแร็ค
PG98330 มาพร้อมกับสายไฟแบบปรับได้ในตัว สามารถหมุนได้ 90 องศา เพื่อให้สามารถติดตั้งในแร็คได้อย่างยืดหยุ่น ส่งผลให้การจัดระเบียบสายเคเบิลดีขึ้น
ตรวจสอบการจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล (DCIM)
มาพร้อม ATEN’s eco DC ซึ่งเป็นเครื่องมือบน PC และบน Web สำหรับการจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล (DCIM) เช่น การส่งกำลังไฟฟ้า, พลังงาน และข้อมูลด้านสิ่งแวดล้อมจาก PDU และอุปกรณ์ที่เชื่อมต่อ โดยสามารถตรวจสอบได้ผ่านเว็บ GUI สำหรับการจัดการพลังงานอย่างชาญฉลาด

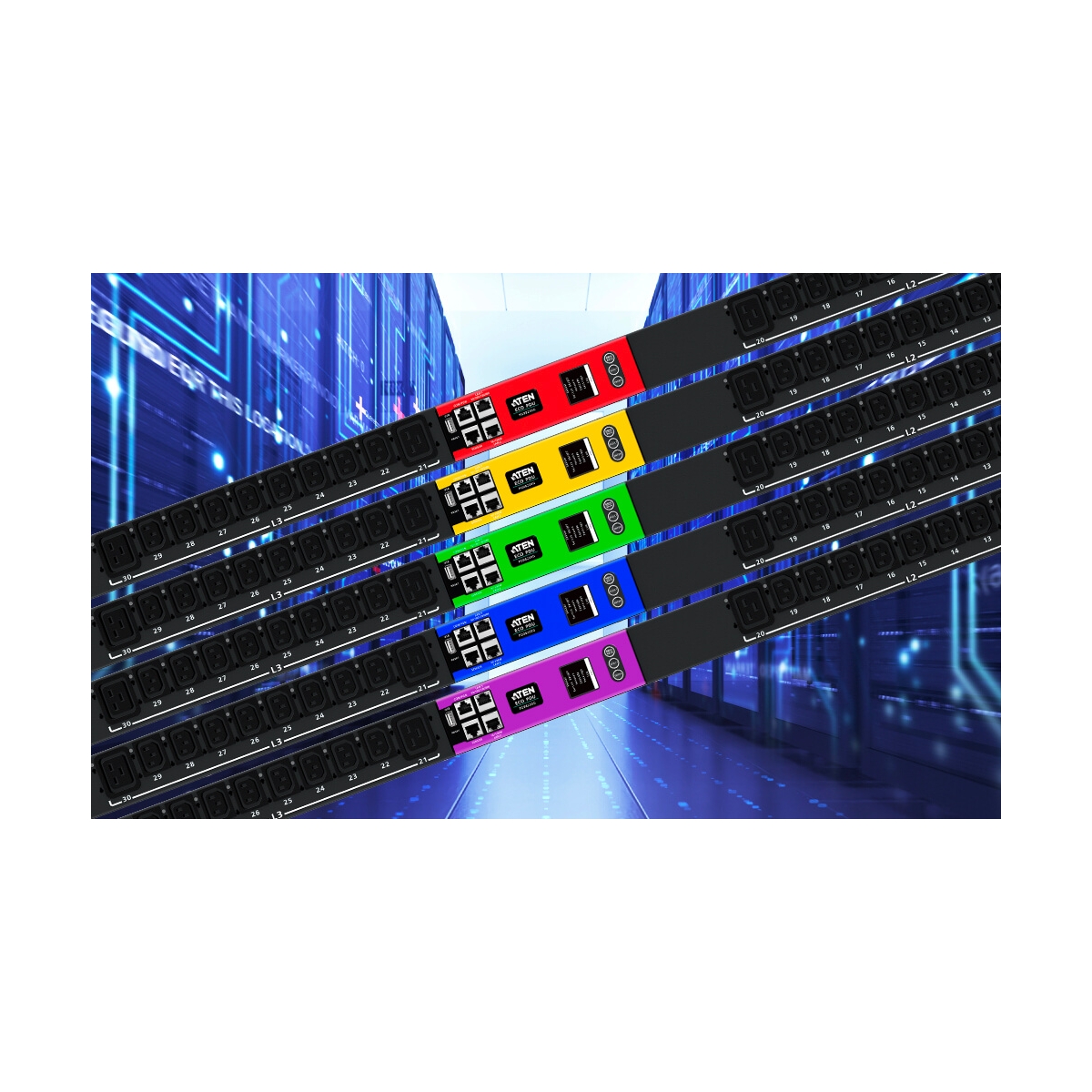

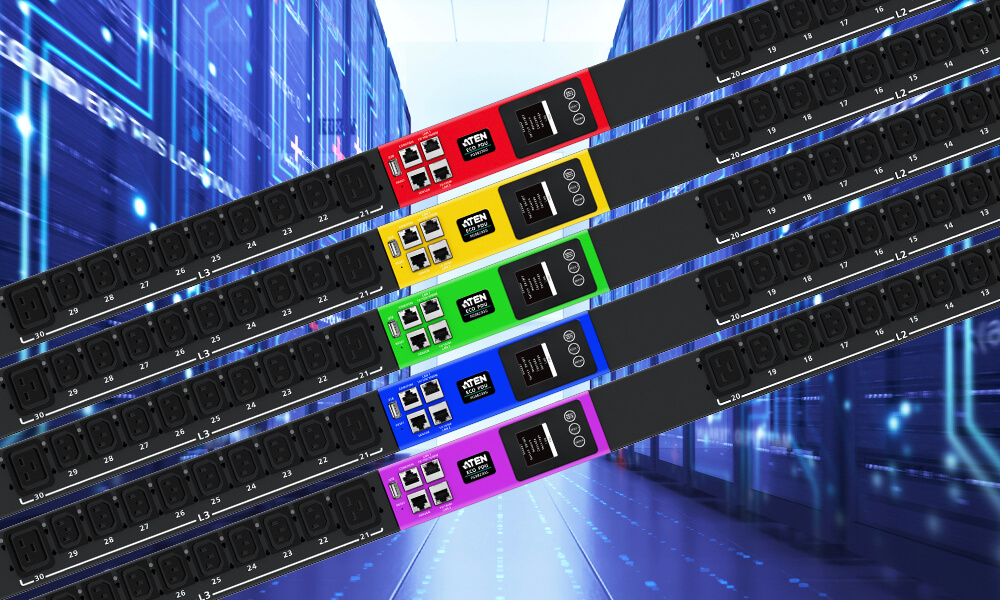

Color Panel สำหรับการตรวจสอบพลังงานอย่างชาญฉลาด
PDU PG series มีสีแดงเป็นแผง LCD Console เริ่มต้น และสามารถเปลี่ยนสีได้ โดยมีให้เลือกทั้ง สีเหลือง, ม่วง, น้ำเงิน และเขียว ซึ่งสามารถซื้อสติกเกอร์สีเพิ่มเติมได้ โดย Color code เหล่านี้ช่วยให้แยกความแตกต่างระหว่างการตั้งค่าพลังงานได้ง่ายขึ้น และยังเพิ่มความเร็วในการแก้ไขปัญหาในกรณีที่เกิดข้อผิดพลาดที่ไม่คาดคิด

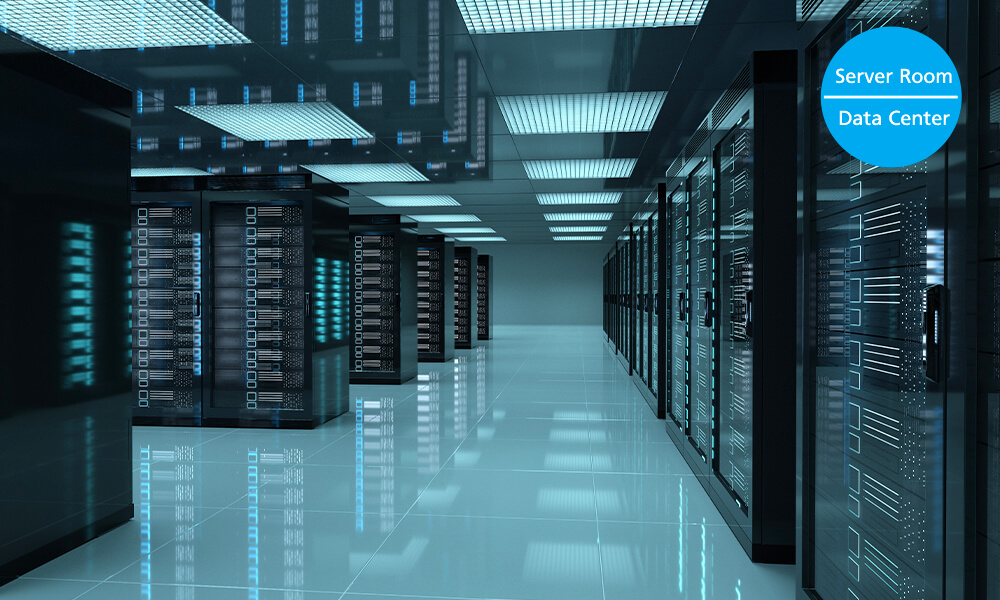

การประยุกต์ใช้งาน
PG series 3-Phase PDUs เหมาะอย่างยิ่งสำหรับการติดตั้ง server rack ที่ต้องการการกระจายพลังงานอย่างมีประสิทธิภาพไปยังอุปกรณ์ IT ที่มีความหนาแน่นสูง เช่นในห้อง server หรือ data center
คุณสมบัติพิเศษ
- PG PDU แต่ละตัว มาพร้อมกับ 6 x IEC 60320 C19 outlet และ 24 x IEC 60320 C13 outlet ในตู้แร็ค 0U
- โปรเซสเซอร์ ARM Cortex-A8 สำหรับวิธีการควบคุมที่ยืดหยุ่นผ่านพอร์ต LAN / COM / USB /environmental sensor และการตรวจสอบขั้นสูงผ่าน LCD console
- ข้อมูลจำเพาะของ ฮาร์ดแวร์ / network ที่เป็นประโยชน์
- 1 Gbps and 100 Mbps Ethernet ports
- Auto Ping & Reboot
- Remote Management Protocols : TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (ผ่าน TCP/IP), Wi-Fi, 802.11 network protocols a/b/g/n, IPv6 และ SMS
- Alerts / Alarms: รับการเตือนผ่าน SNMP, SMTP, SMS1 และ syslog
- การเขียนสคริปต์: JSON-RPC protocol (Remote Procedure Call) และการเขียนสคริปต์ Python เพื่อควบคุม PDU แต่ละ unit (เช่น การเปิด/ปิดสวิตช์) *
- ความปลอดภัย: การเข้าถึงบัญชี / รหัสผ่าน 2 ระดับ และตัวกรอง IP / MAC, TLS 1.2, SMTP / SMTPS protocols
- Authentication: LDAP, RADIUS, TACACS+ - การติดตั้งแบบยืดหยุ่น
- รองรับการเชื่อมต่อ PDU แบบ cascade ได้สูงสุดถึง 64 units
- รองรับ การเชื่อมต่อพอร์ต Port กับ KN series KVM Switch ของ ATEN สำหรับการจัดการแบบรวมศูนย์ของ PDU ที่สามารถเชื่อมต่อได้ถึง 16 ตัว ** - รีเลย์ประหยัดพลังงาน ช่วยให้ผู้ปฏิบัติงานสามารถควบคุมการไหลของกระแสจำนวนมากเพื่อลดการใช้พลังงาน
- วัดการใช้ไฟฟ้าได้แม่นยำ (+/-1%) เพื่อพฤติกรรมการใช้พลังงาน บรรทัดฐาน และการติดตามความคิดริเริ่มที่ดีขึ้น
- พอร์ต Environmental sensor ช่วยให้สามารถเชื่อมต่อผ่าน พอร์ต RJ-45 แบบ Daisy-Chain ได้ถึง 8 sensor เหมาะสำหรับการตรวจสอบค่าต่างๆ และการวัดอุณหภูมิ ความชื้น การไหลเวียนของอากาศ ความแตกต่างของแรงดันอากาศ และการรั่วไหล ***
- การแจ้งเตือนผ่านแผง LCD แบบเรียลไทม์ จะส่งคำเตือนเพื่อแจ้งเตือนผู้ใช้เกี่ยวกับสถานะพลังงานที่ผิดปกติ
- สายไฟแบบปรับได้ในตัว สามารถหมุนได้ 90 องศา เพื่อให้สามารถติดตั้งในแร็คได้อย่างยืดหยุ่น ส่งผลให้การจัดระเบียบสายเคเบิลดีขึ้น
- หน้าจอ LCD สามารถหมุนได้ 180 องศา ทำให้ติดตั้งในชั้นแร็คได้อย่างยืดหยุ่น
- เพิ่มประสิทธิภาพความปลอดภัยให้ Outlet ด้วยการล็อคอย่างแน่นหนา เพื่อป้องกันไม่ให้สายไฟหลุดเนื่องจากการสั่นสะเทือนหรือความผิดพลาดของเจ้าหน้าที่
- รองรับ ATEN’s eco DC (Energy & DCIM Management Web GUI) สำหรับการส่งกำลังไฟฟ้า, พลังงาน และข้อมูลด้านสิ่งแวดล้อมจาก PDU และอุปกรณ์ที่เชื่อมต่อ
Note:
* จะรวมไว้ในการเปิดตัวเฟิร์มแวร์ในอนาคต
** จะรวมไว้ในการเปิดตัวเฟิร์มแวร์ในอนาคต
*** โปรดติดต่อเราสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ Environmental sensor

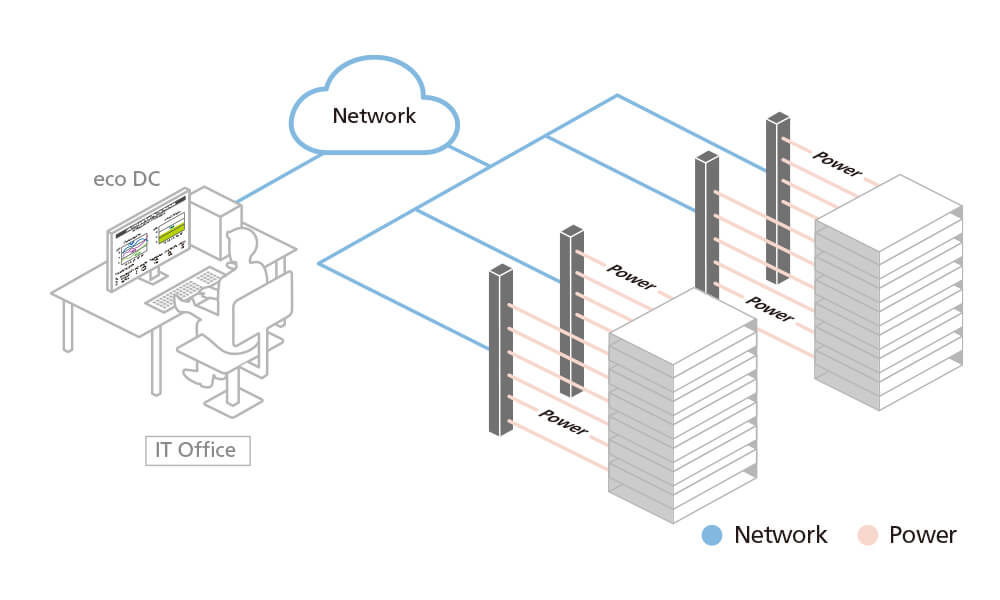

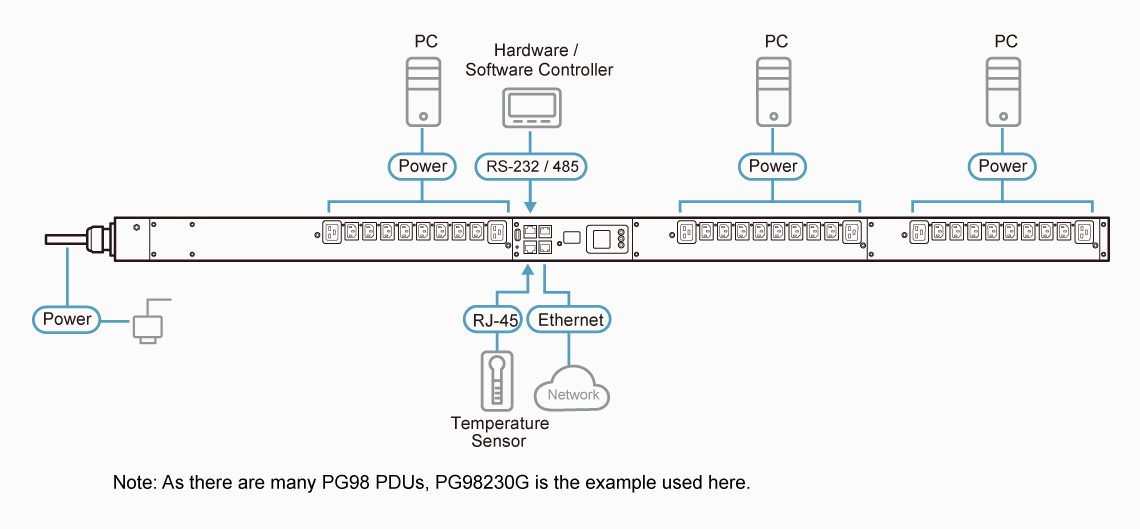

ผังการต่อ
ข้อมูลจำเพาะ
| Function | PG98330B | PG98330B2 | PG98330G |
| Electrical | |||
| Nominal Input Voltage | 208V 3PH (Delta) | 208V 3PH (Delta) | 400/230V 3PH (Star) |
| Maximum Input Current | 30A Max | 30A Max | 32A Max |
| 24A(UL de-rated) | 24A(UL de-rated) | ||
| Input Frequency | 50-60 Hz | 50-60 Hz | 50-60 Hz |
| Input Connection | NEMA L21-30P | NEMA L15-30P | IEC 309 32A Red 3P+N+E |
| Input Power | 10808VA(Max), | 10808VA(Max), | 22170VA(Max) |
| 8646VA(UL de-rated) | 8646VA(UL de-rated) | ||
| Outlet Type | (6) IEC 320 C19, (24) IEC 320C13 | (6) IEC 320 C19, (24) IEC 320C13 | (6) IEC 320 C19, (24) IEC 320C13 |
| Nominal Output Voltage | 208 VAC | 208 VAC | 230 VAC |
| Maximum Output Current (Outlet) | C13: 15A(Max),12A(UL derated) C19: 20(Max),16A(UL de-rated) |
C13: 15A(Max),12A(UL derated) C19: 20(Max),16A(UL de-rated) |
C13:10A(Max), C19:16A(Max), |
| Breakers | 3xUL489(2P)-20A | 3xUL489(2P)-20A | 6xUL489(1P)-16A |
| Metering | Outlet level Current, Voltage , PF and KWh Monitoring | Outlet level Current, Voltage , PF and KWh Monitoring | Outlet level Current, Voltage , PF and KWh Monitoring |
| Outlet Switching | Yes | Yes | Yes |
| Environment Sensor Ports | Yes | Yes | Yes |
| Metering Accuracy | 1% | 1% | 1% |
| Physical Properties | |||
| Dimensions (L x W x H) | 179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.) |
179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.) |
179.00 x 5.60 x 6.80 cm (70.47 x 2.2 x 2.68 in.) |
| Weight | 8.43 kg ( 18.57 lb ) | 8.43 kg ( 18.57 lb ) | 8.43 kg ( 18.57 lb ) |
| Power Cord Length | 3m | 3m | 3m |
| Environmental | |||
| Temperature (Operating / Storage) | 0 – 60℃ / -20 – 60℃ | 0 – 60℃ / -20 – 60℃ | 0 – 60℃ / -20 – 60℃ |
| Humidity (Operating & Storage) | 0 – 80% RH, Non-Condensing | 0 – 80% RH, Non-Condensing | 0 – 80% RH, Non-Condensing |
| Compliance | |||
| EMC Verification | FCC | FCC | CE, EMC |
| Safety Verification | UL, PSE | UL, PSE | CE |
| Warranty | 3 years | 3 years | 3 years |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | ||
อุปกรณ์ในกล่อง
- 1 x Power Distribution Unit
- 1 x rack mount kit
- 1 x RJ-45 to DB-9 cable
- 1 x full-panel colored sticker
- 1 x user instructions
