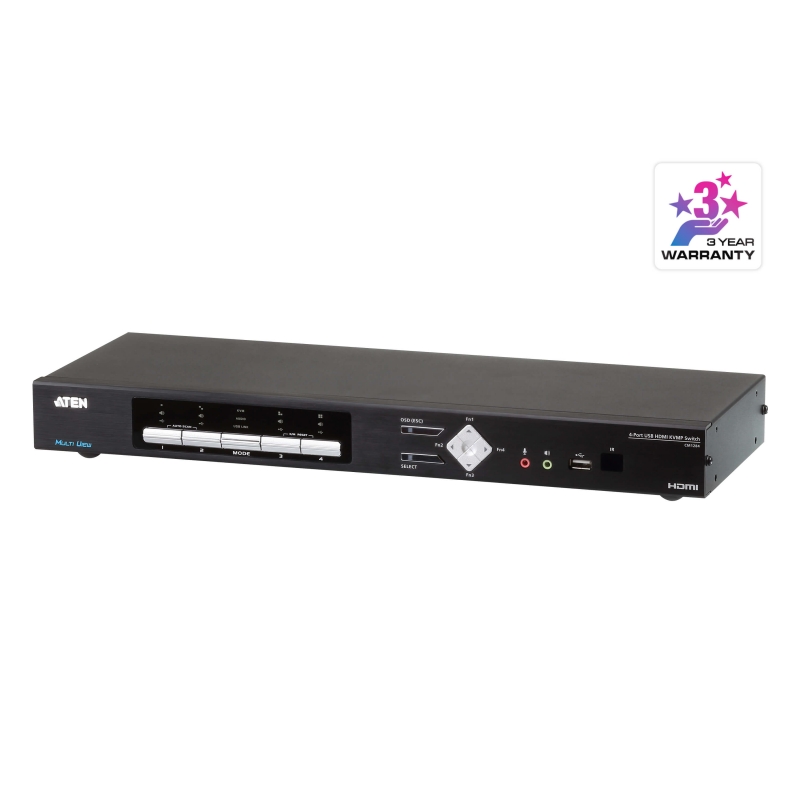

4-Port USB HDMI Multi-View KVMP™ Switch
CM1284
CM1284 คือ Multi-View KVM Switch ที่ควบคุม PC 4 เครื่อง ได้อย่างง่ายดายด้วยเมาส์เพียงตัวเดียว เพียงเลื่อนเคอร์เซอร์เมาส์ข้าม windows ก็สลับไปควบคุม PC เครื่องอื่นๆได้ทันทีโดยไม่ต้องกดปุ่มทีตัว KVM หรือ Hotkey บนคีย์บอร์ดก่อนทุกครั้งเหมือน KVM ทั่วไป รองรับ EDID
รับประกัน 3 ปีเต็ม
SpecATEN CM1284 4 พอร์ต USB HDMI Multi-View KVMP ™ Switch ช่วยเพิ่มประสิทธิภาพในการตรวจสอบแบบเรียลไทม์ CM1284 ช่วยให้ผู้ใช้สามารถจัดการข้อมูลได้อย่างมีประสิทธิภาพมากขึ้นโดยการอนุญาตให้มีการเลือกเปิดและแสดงผลหลาย ๆ แหล่งพร้อมกับแป้นพิมพ์และเมาส์ที่เป็นอิสระ
การสนับสนุนวิดีโอขั้นสูงให้การเชื่อมต่อ HDMI ที่ดียิ่งขึ้นด้วยความละเอียดวิดีโอสูงสุด 4K (4096 x 2160 @ 30 Hz) CM1284 รับประกันการใช้งานการตรวจสอบแบบเรียลไทม์ โดยมีช่องต่อ dual console แสดงผลออก 2 จอ โดยจอแรกแสดงผลแบบเต็มจอ และอีกจอแสดงผลแบบ Multi-view ซึ่งให้โหมดการแสดงผลได้ทั้งแบบ Quad View, Picture in Picture (PiP), Picture by Picture (PbP) และ Picture on Picture (PoP)
รองรับควบคุม CM1284 ที่ต่อพ่วงกัน 3 ตัวแบบ Daisy Chain ได้ด้วย คีย์บอรด์เม้าส์ชุดเดียว และเพิ่มการควบคุมคอมฯ ได้สูงสุด 16 เครื่อง ด้วยการต่อแบบ Cascade 2 ระดับ (และแสดงภาพได้แบบ 4 x 4 Multi-view mode)
CM1284 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลาย สำหรับฟังก์ชันการทำงานแบบหลายมุมมองที่ออกแบบมาเฉพาะสำหรับการตรวจสอบแบบเรียลไทม์ เช่น อุตสาหกรรมการบิน การค้าขายทางการเงิน และการประยุกต์ใช้ทางการแพทย์
คุณสมบัติ

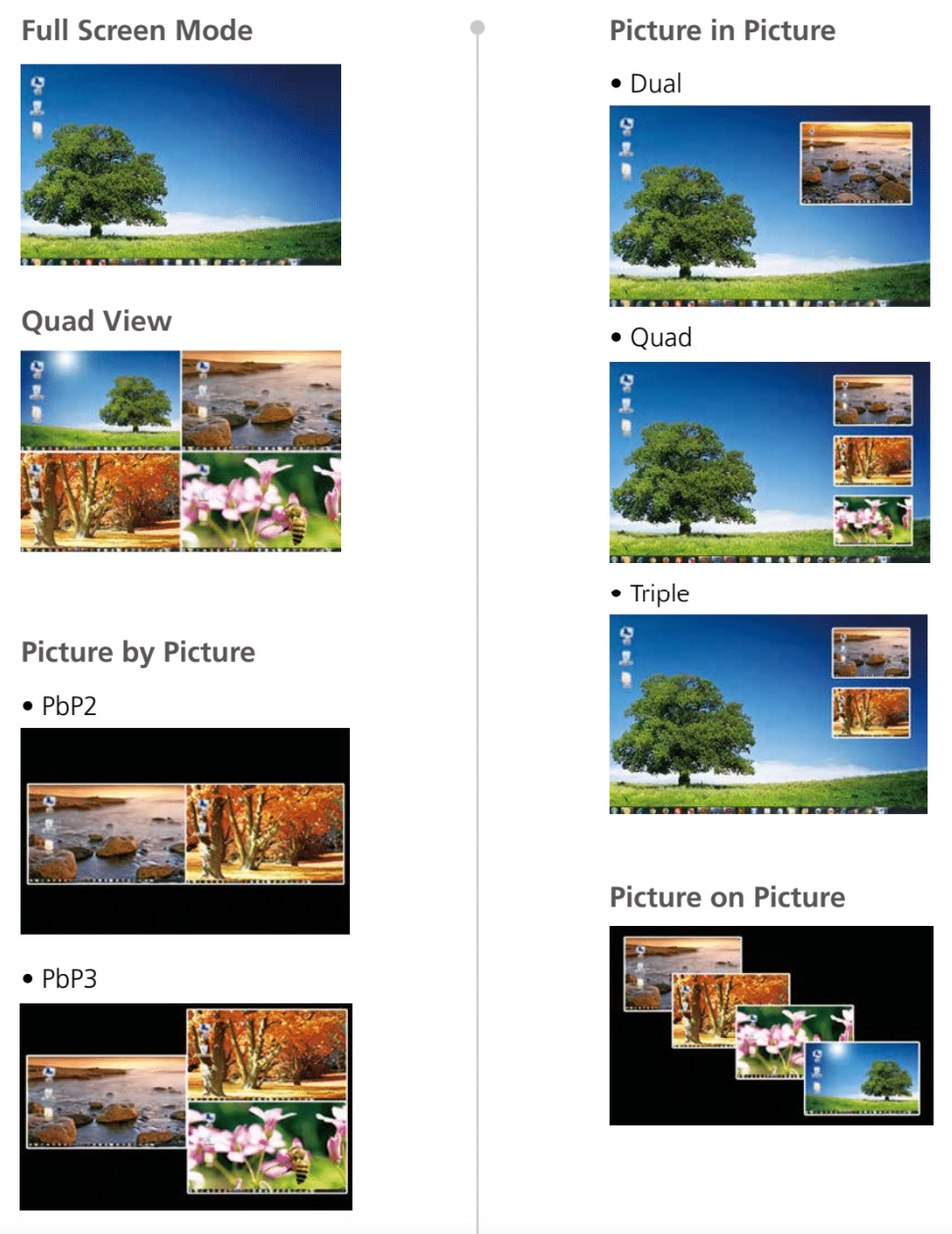

- Multi-view console ควบคุมแหล่งวิดีโอได้สูงสุด 4 ภาพในหนึ่งหน้าจอด้วยโหมดการแสดงผล ได้ทั้งแบบ Quad View, Picture in Picture (PiP), Picture by Picture (PbP) และ Picture on Picture (PoP)
- มีช่องต่อ dual console แสดงผลออก 2 จอ โดยจอแรกแสดงผลแบบ multi-view และอีกจอแสดงผลแบบเต็มจอ
- ปรับขนาด หรือย้ายตำแหน่งได้ง่าย ๆ ทั้ง PiP หรือ PbP เพื่อให้เหมาะกับความต้องการของผู้ใช้
- ตั้งค่าใช้งานผ่านปุ่มกดหน้าเครื่อง, OSD, IR Remote และ RS232 ได้ เช่นโหมดการแสดงภาพ และ การเลือกพอร์ตต่าง ๆ
- รองรับความละเอียดสูงสุด 4K (4096 x 2160 @ 30 Hz)
- เมนูแบบเลื่อนลง สำหรับแก้ไขหน้าต่างที่แสดงผล และฟังก์ชันอื่น ๆ ด้วยเมาส์และแผงควบคุมบนหน้าจอ
- การเลือกคอมพิวเตอร์ทำได้ผ่านปุ่มกดด้านหน้าและปุ่มลัด หรือผ่าน Serial Command*
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ไปข้ามหน้าต่าง windows ก็สลับไปยังแหล่งสัญญาณวิดีโออื่น ๆ ได้ ***
- Video DynaSync™ – เทคโนโลยีเอกสิทธิ์เฉพาะของ ATEN ช่วยขจัดปัญหาการแสดงผลขณะบูตเครื่อง และเพิ่มความละเอียดเมื่อสลับไปมาระหว่างแหล่งต่างๆ
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมสำหรับการแสดงผลที่มีคุณภาพสูงและการใช้ความละเอียดวิดีโอที่ดีที่สุดในหน้าจอที่แตกต่างกัน
- ควบคุม CM1284 ที่ต่อพ่วงกันเพิ่มเติมอีก 3 เครื่องแบบ Daisy Chain ได้ โดยใช้คีย์บอรด์เม้าส์เพียงชุดเดียว
- Cascade up to 2 levels – ควบคุมคอมฯ ได้สูงสุด 16 เครื่อง ด้วยการต่อแบบ Cascade 2 ระดับ (และแสดงภาพได้แบบ 4 x 4 Multi-view mode)
- รองรับ HDCP 1.4
- มีฟังก์ชั่นในการจำลองสถานะการต่อคีย์บอรด์ไว้ / และ bypass คุณสมบัติของคีย์บอร์ดมัลติมีเดียได้มากที่สุด
- มีฟังก์ชั่นในการจำลองสถานะการต่อเมาส์ไว้ / และ bypass คุณสมบัติเมาส์มัลติมีเดีย และ เมาส์มัลติฟังก์ชั่นได้มากที่สุด
- สลับ USB, Audio และ KVM แยกไปใช้ยังแต่ละคอมฯ ออกจากกันได้อีกสระ
- Power on detection สลับไปยังเครื่องคอมฯ ที่เปิดล่าสุดอัตโนมัติได้
- มีฟังก์ชั่น auto scan สลับวนหน้าจอไปแต่ละคอมฯ ได้
- รองรับการอัพเกรดเฟิร์มแวร์ ผ่าน USB port ของคอมฯ
- การตอบสนองเสียงเบสเต็มให้ประสบการณ์อันยาวนานสำหรับเสียง 2.1 channel
- รองรับคีย์บอรด์หลายภาษาทั้ง English, French, Japanese, and German keyboards
- Hot-pluggable ถอดเสียบสายได้โดยไม่ต้องปิดเครื่องก่อน
- รองรับชุดค่าผสมของแป้นพิมพ์ผ่านการจำลอง (สำหรับ Sun / Mac) **
หมายเหตุ:
* การสลับพอร์ตด้วยเมาส์ สามารถใช้ได้ภายใต้ โหมดการจำลองสถานะการต่อเมาส์ และเฉพาะเมื่อต่อ 3-key USB wheel mouse เท่านั้น
**ใช้ PC คีย์บอรด์จำลองเป็น Mac คีย์บอรด์ และคีย์บอร์ด Mac จะทำงานได้เฉพาะกับคอมพิวเตอร์ของตนเองเท่านั้น
*** เฉพาะ PC เท่านั้น

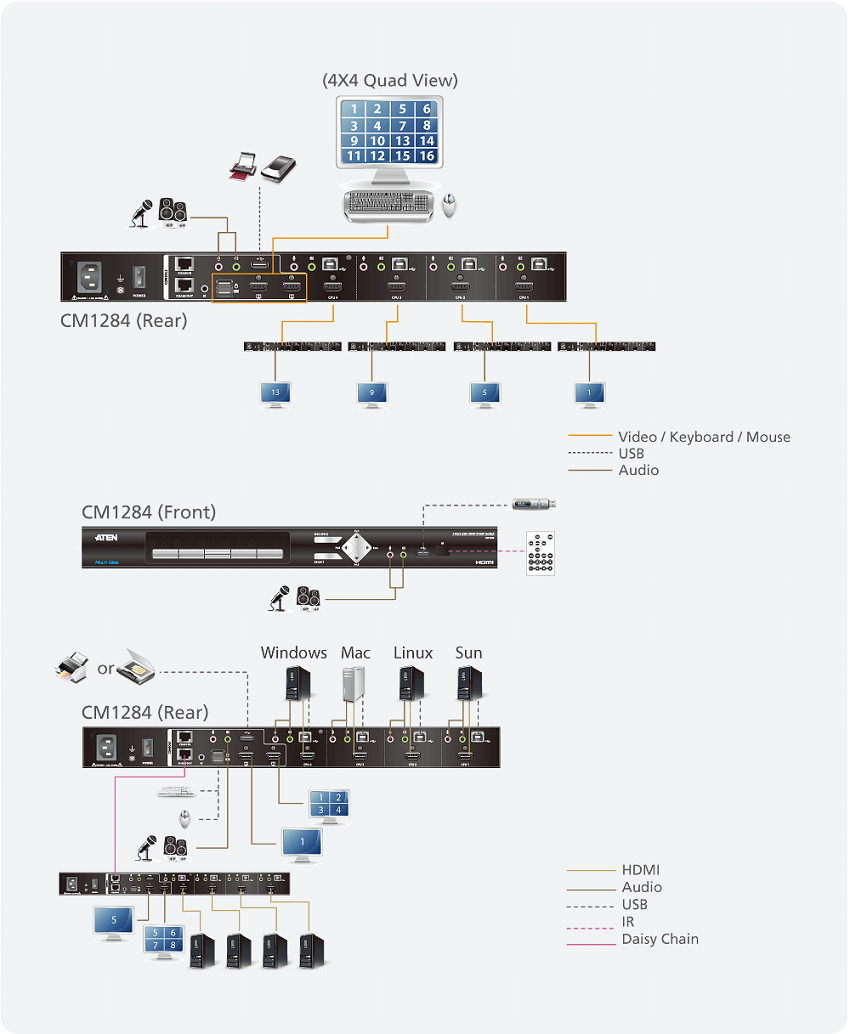

ผังการต่อ

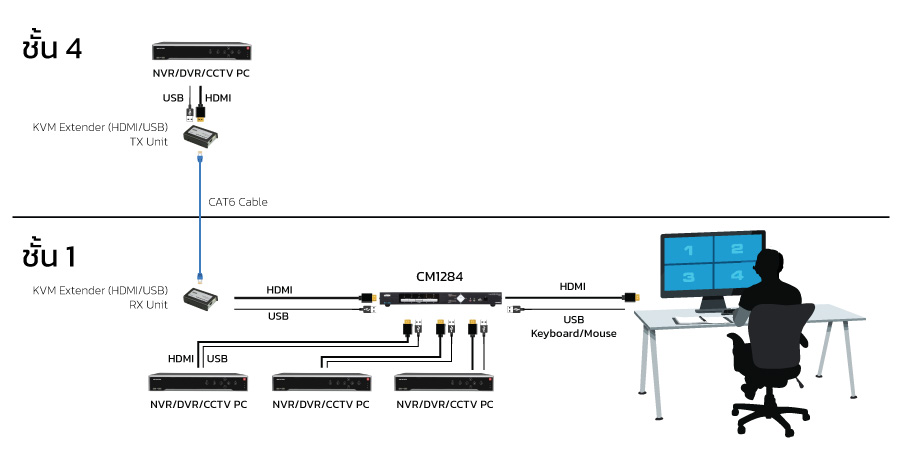

การประยุกต์ใช้งาน HDMI Multi-View KVMP™ Switch ร่วมกับระบบ CCTV ที่ใช้ NVR/DVR/PC
- ขยายสัญญาณ NVR ทั้ง HDMI และ USB จากชั้น 4 ลงมาชั้น 1 ด้วยสาย LAN CAT6 ระยะไกล
- สลับภาพ NVR 4 เครื่องออกจอทีวีขนาดใหญ่
- แสดงภาพ NVR ทั้ง 4 เครื่องพร้อมกัน บนจอเดียว
- เลือกสลับโหมดแสดงภาพต่าง ๆ ได้ด้วย IR remote control, ปุ่มกดหน้าเครื่อง, OSD menu หรือ คีย์บอร์ดเม้าส์
- ควบคุม NVR ทั้ง 4 เครื่องได้ด้วยจอคีย์บอร์ดเมาส์ชุดเดียวกัน
ข้อมูลจำเพาะ
| Computer Connections | 4 |
| Port Selection | Pushbuttons, Hotkeys, IR Remote Control, On-Screen Display(OSD), RS-232 Commands |
| Connectors | |
| Console Ports | 2 x USB Type A Female |
| 2 x HDMI Female (Black) | |
| 2 x 3.5mm Audio Jack Female (Green; 1 x front panel,1 x rear panel) | |
| 2 x 3.5mm Audio Jack Female (Pink; 1 x front, 1 x rear) | |
| 2 x RJ-45 | |
| KVM (Computer) Ports | 4 x USB Type B Female (White) |
| 4 x HDMI Female (Black) | |
| 4 x 3.5mm Audio Jack Female (Green) | |
| 4 x 3.5mm Audio Jack Female (Pink) | |
| Power | 1 x IEC320 Jack |
| USB Hub | 2 x USB 2.0 Type A Female (1 x front panel; 1 x rear panel) |
| Switches | |
| Selected | 11 x Pushbuttons |
| LEDs | |
| KVM | 4 (Orange) |
| Audio | 4 (Green) |
| USB | 4 (Green) |
| Emulation | |
| Keyboard / Mouse | USB |
| Video | 4096 x 2160 @ 30 Hz |
| Scan Interval | 5, 10, 15, 30, 60, 90 seconds (default: 5 seconds) |
| Maximum Input Power Rating | 100-240 VAC; 50/60 Hz; 1A |
| Power Consumption | AC110V:16.0W:101BTU |
| AC220V:14.8W:95BTU | |
| Environmental | |
| Operating Temperature | 0-50°C |
| Storage Temperature | -20-60°C |
| Humidity | 0-95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 2.46 kg ( 5.42 lb ) |
| Dimensions (L x W x H) | 43.72 x 16.40 x 4.40 cm |
| (17.21 x 6.46 x 1.73 in.) | |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x CM1284 4-Port USB HDMI Multi-View KVMPTM Switch
- 4x USB HDMI Cables
- 1x Power Cord
- 1x IR Remote Control
- 1x Rack Mount Kit
- 1x User Instructions
