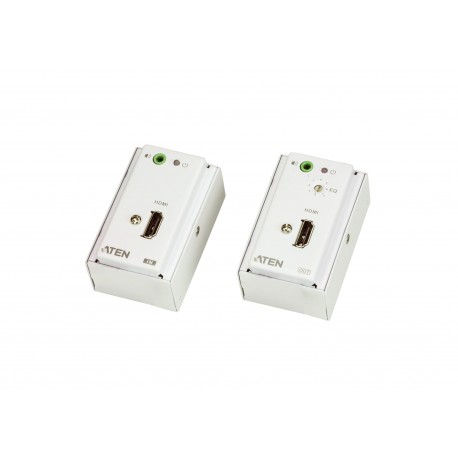

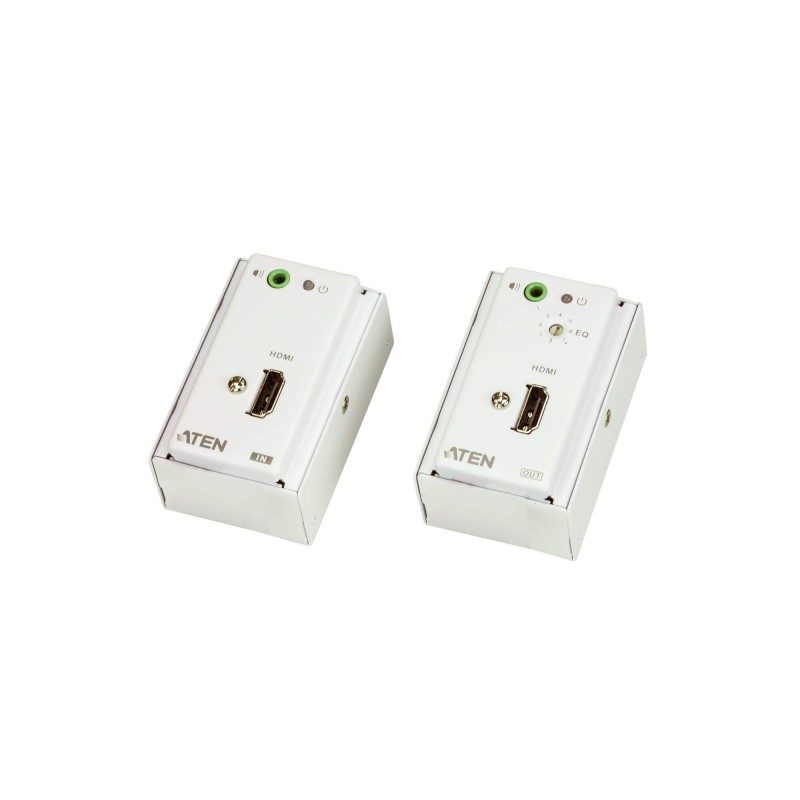

HDMI/Audio Cat 5 Extender with MK Wall Plate (1080p @ 40m)
VE807
อุปกรณ์ขยายสัญญาณ HDMI / Audio ผ่านสาย Cat5 มาพร้อม MK Wall Plate ได้รับการออกแบบให้ติดตั้งได้สะดวก ขยายสัญญาณ HDMI และเสียง ได้สูงสุด 60 เมตร ผ่านสาย Cat 5e/6 และรองรับ จอ widescreen ทำให้มั่นใจได้ถึงคุณภาพวิดีโอที่ยอดเยี่ยม
รับประกัน 3 ปีเต็ม
Spec sheetอุปกรณ์ขยายสัญญาณ HDMI / Audio ผ่านสาย Cat5 มาพร้อม MK Wall Plate ได้รับการออกแบบให้ติดตั้งได้สะดวก ขยายสัญญาณ HDMI และเสียง ได้สูงสุด 60 เมตร ผ่านสาย Cat 5e/6 และรองรับ จอ widescreen ทำให้มั่นใจได้ถึงคุณภาพวิดีโอที่ยอดเยี่ยม
คุณสมบัติ
- ใช้สาย Cat 5e/6 สองเส้น เพื่อเชื่อมต่อระหว่าง Local และ remote units : เส้นที่หนึ่ง เพื่อส่งสัญญาณวิดีโอ, เส้นที่สองเพื่อจ่ายพลังงาน *
- ส่งกำลังไฟจากระยะไกลจากทั้งด้านตัวส่ง หรือ ตัวรับ **
- ขยายระยะทางระหว่างอุปกรณ์ต้นทาง HDMI และ จอแสดงผล
- รองรับความละเอียด 1080p @ 60 Hz ที่ระยะทาง 40 เมตร, 1080i @ 60 Hz ที่ระยะทาง 60 เมตร

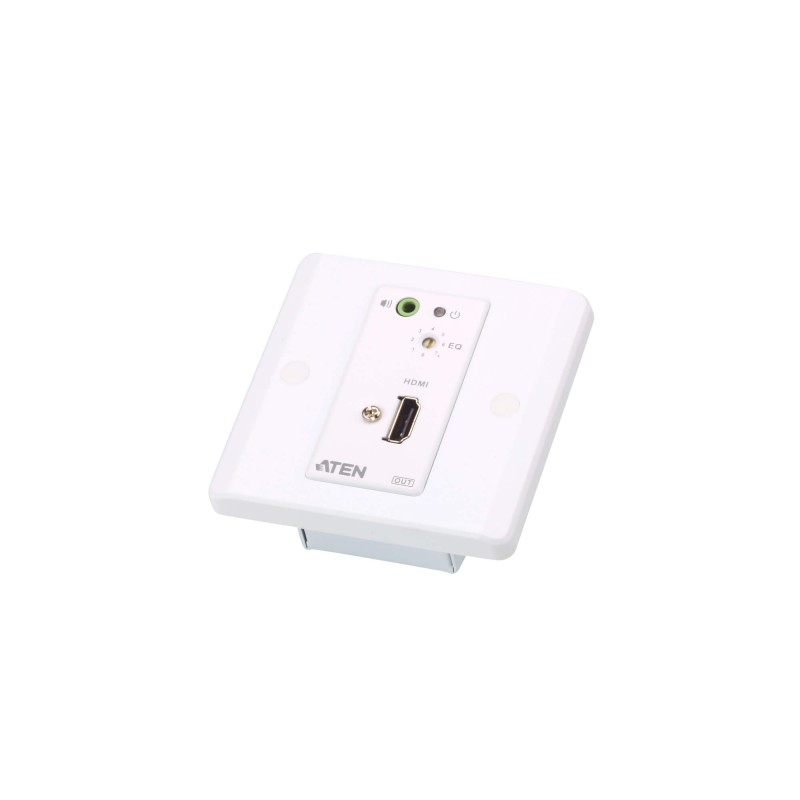

- ออกแบบมาให้ติดตั้งเข้ากับผนัง ขนาดมาตรฐานUK,Singapore, Hong Kong และที่อื่นๆ ที่เป็นแบบ MK Wall Plate
- รองรับ HDMI (3D, Deep Color); HDCP
- รองรับการปรับความคมชัดของภาพได้ถึง 8 ระดับ ผ่านสวิตช์
- รองรับจอแบบ wide screen
- รองรับ hot- plugging
- รองรับเสียงสเตอริโอ
- มี 8KV/ 15 KV ESD protection ในตัว
- Plug and play- ไม่ต้องใช้ซอฟต์แวร์
- มีไฟ LED แสดงสถานะการเชือมต่อ
หมายเหตุ
* จำเป็นต้องเชื่อมต่อ สาย Cat 5e/6 เส้นที่สอง เพื่อให้มีการส่งกำลังไฟระหว่างตัวส่งหรือตัวรับ จากระยะไกล
** power adapter ที่มาพร้อมกับแพ็คเกจนี้ สามารถใช้งานได้ทั้งฝั่งตัวส่ง หรือ ตัวรับ ซึ่งใช้จ่ายกำลังไฟไปยัง unit ที่อยู่ปลายทาง
*** สัญญาณเสียงอนาล็อก จะไม่ถูกรวมเข้ากับ HDMI หากต่อเสียงอนาล็อกต้นทาง เสียงจะออกทางช่องอนาล็อกที่ตัวรับปลายทางเท่านั้น

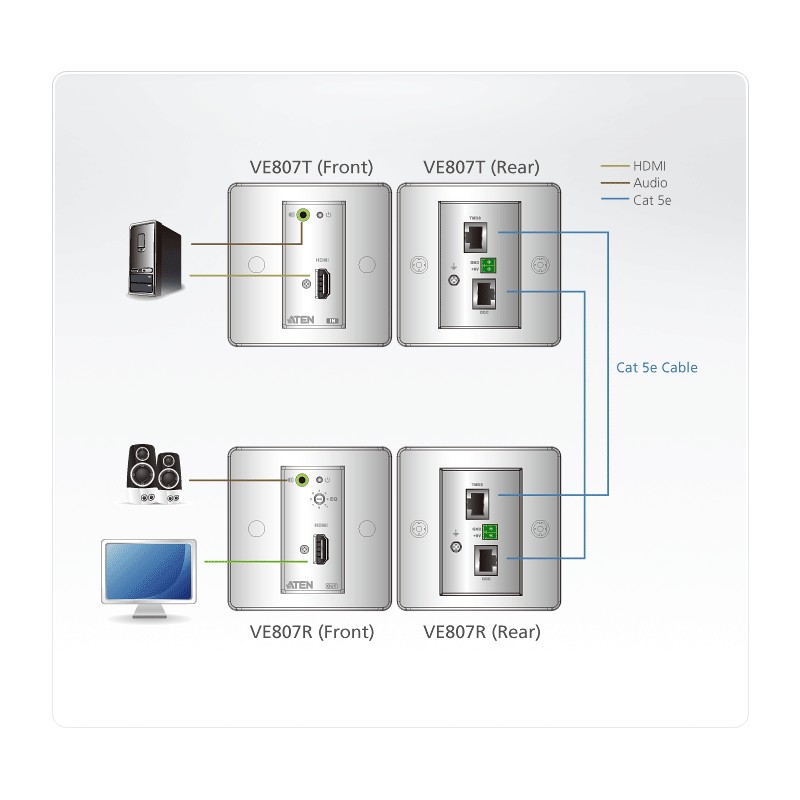

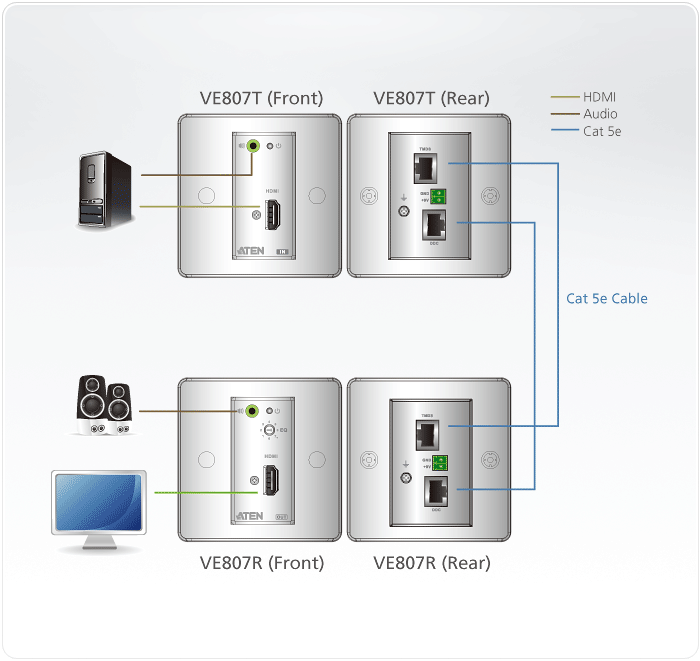

การเชื่อมต่อ
ข้อมูลจำเพาะ
| Function | VE807R | VE807T |
| Video Input | ||
| Interfaces | N/A | 1 x HDMI Type A Female (Black) |
| Impedance | N/A | 100 Ω |
| Max. Distance | N/A | 3 m (2L-7D03H) |
| Video Output | ||
| Interfaces | 1 x HDMI Type A Female (Black) | N/A |
| Impedance | 100 Ω | N/A |
| Max. Distance | 3 m (2L-7D03H) | N/A |
| Video | ||
| Max. Data Rate | 6.75 Gbps (2.25 Gbps Per Lane) | 6.75 Gbps (2.25 Gbps Per Lane) |
| Max. Pixel Clock | 225 MHz | 225 MHz |
| Compliance | HDMI (3D, Deep Color) HDCP Compatible |
HDMI (3D, Deep Color) HDCP Compatible |
| Max. Resolutions / Distance | Up to 1080p@40m; 1080i@60m | Up to 1080p@40m; 1080i@60m |
| Audio | ||
| Input | N/A | 1 x HDMI Type A Female (Black) |
| Output | 1 x HDMI Type A Female (Black) | N/A |
| Connectors | ||
| Power | 1 x Terminal Block (Green) | 1 x Terminal Block (Green) |
| Power Consumption | DC9V:0.81W:4BTU | DC9V:1.35W:6BTU |
| Environmental | ||
| Operating Temperature | 0 - 50°C | 0 - 50°C |
| Storage Temperature | -20 - 60°C | -20 - 60°C |
| Humidity | 0-80% RH, Non-Condensing | 0-80% RH, Non-Condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.18 kg ( 0.4 lb ) | 0.18 kg ( 0.4 lb ) |
| Dimensions (L x W x H) | 6.86 x 4.44 x 4.00 cm (2.7 x 1.75 x 1.57 in.) |
6.86 x 4.44 x 4.00 cm (2.7 x 1.75 x 1.57 in.) |
| Faceplate Dimensions (L x W x H) | 8.60 x 8.60 x 1.60 cm (3.39 x 3.39 x 0.63 in.) |
8.60 x 8.60 x 1.60 cm (3.39 x 3.39 x 0.63 in.) |
| Carton Lot | 5 pcs | 5 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
อุปกรณ์ในชุด
- 1x VE807 HDMI/Audio Cat 5 Transmitter with MK Wall Plate
- 1x VE807 HDMI/Audio Cat 5 Receiver with MK Wall Plate
- 1x Terminal Block Connector
- 1x Power Adapter

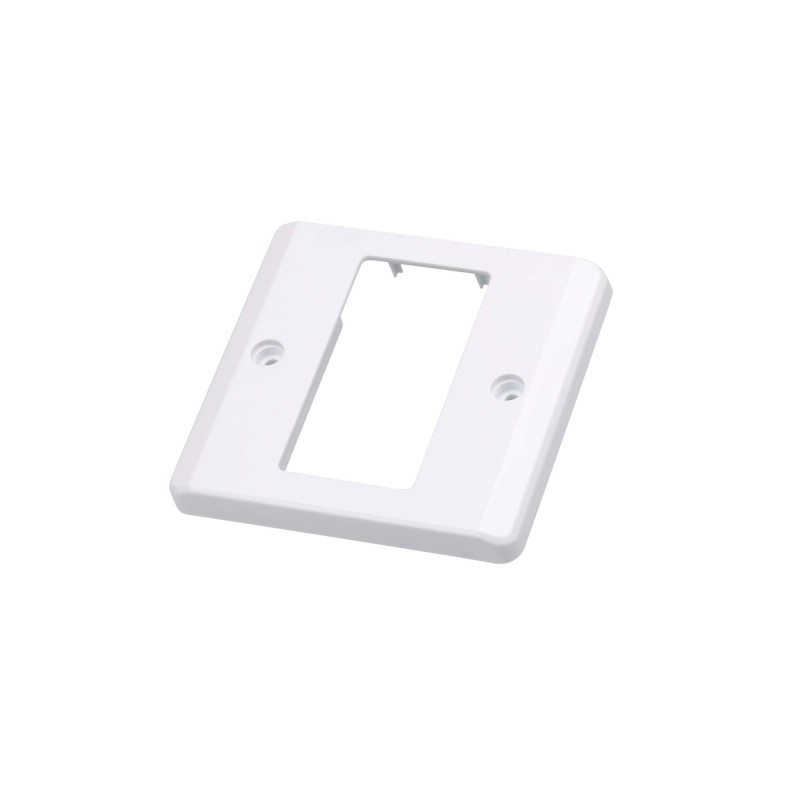

- 2x MK type Wall Plate Covers
- 8x Screw Covers
- 1x Screw kit
- 1x User Instructions
