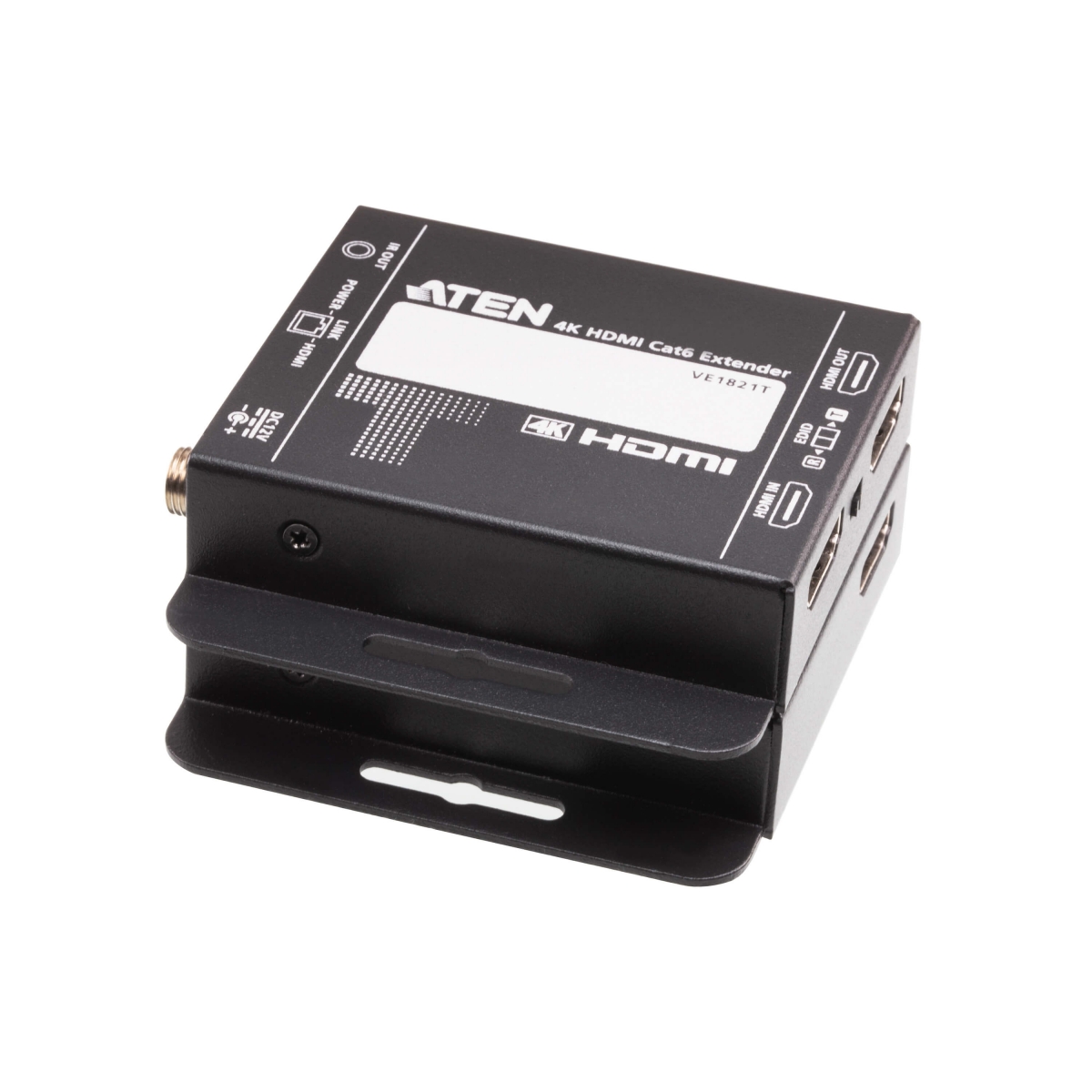

40m 4K30 HDMI CAT6 Extender
VE1821
อุปกรณ์ขยายสัญญาณ HDMI ระยะไกล 40 เมตร ผ่านสาย Cat6 ความละเอียดสูงสุด 4K 4096x2160 / 3840x2160@30Hz (4:4:4)
รับประกัน 3 ปีเต็ม
Spec sheetคุณสมบัติ
- ในชุดมีทั้งตัว transmitter และตัว receiver ในการขยายสัญญาณ HDMI ความละเอียด 4K ผ่านสาย Cat 5e / 6 เส้นเดียว
- อุปกรณ์มีน้ำหนักเบา และมีขนาดเล็กช่วยให้ติดตั้งในพื้นที่จำกัดได้
- แสดงภาพคมชัด 4K zero latency ในระยะ 40 เมตร ผ่านสาย Cat 6 (ATEN 2L-2910 recommended) /หรือ 30 m ผ่านสาย Cat 5e
- ตัว HDMI transmitter รองรับการเชื่อมต่อ monitor เพื่อดูสัญญาณภาพที่ส่งไปแสดงที่ตัว receiver
- มาพร้อม EDID switch – ผู้ใช้สามารถปรับตั้งค่า EDID ให้เหมาะสมกับจอแสดงภาพที่นำมาเชื่อมต่อ
- EDID Copying Mode – โหมด EDID ที่ จะเลือกความละเอียดที่เหมาะสมที่สุดตามความสามารถของจอแสดงผลที่เชื่อมต่อ
- IR signal transmission – อุปกรณ์แหล่งสัญญาณภาพต้นทางที่เชื่อมต่อกับตัว transmitter สามารถใช้งานรีโมทที่ฝั่งของ receiver เพื่อคอนโทรลอุปกรณ์ต้นทางได้
- PoC (Power over Cable) technology – รองรับการส่งไฟเลี้ยงจากตัว transmitter ไปหาตัว receiver ผ่านสาย a Cat 5e / 6 ได้
- รองรับ HDMI (3D, Deep Color, 4K); รองรับ HDCP 1.4
- Built- in ESD protection
- Plug-and-play –เชื่อมต่อแล้วใช้งานได้เลยไม่ต้องติดตั้งไดร้เวอร์ซอฟแวร์
การเชื่อมต่อ
ข้อมูลจำเพาะ
| Function | VE1821R | VE1821T |
| Video Input | ||
| Interfaces | N/A | 1 x HDMI Type A Female (Black) |
| Impedance | N/A | 100 Ω |
| Max. Distance | N/A | 3 m |
| Video Output | ||

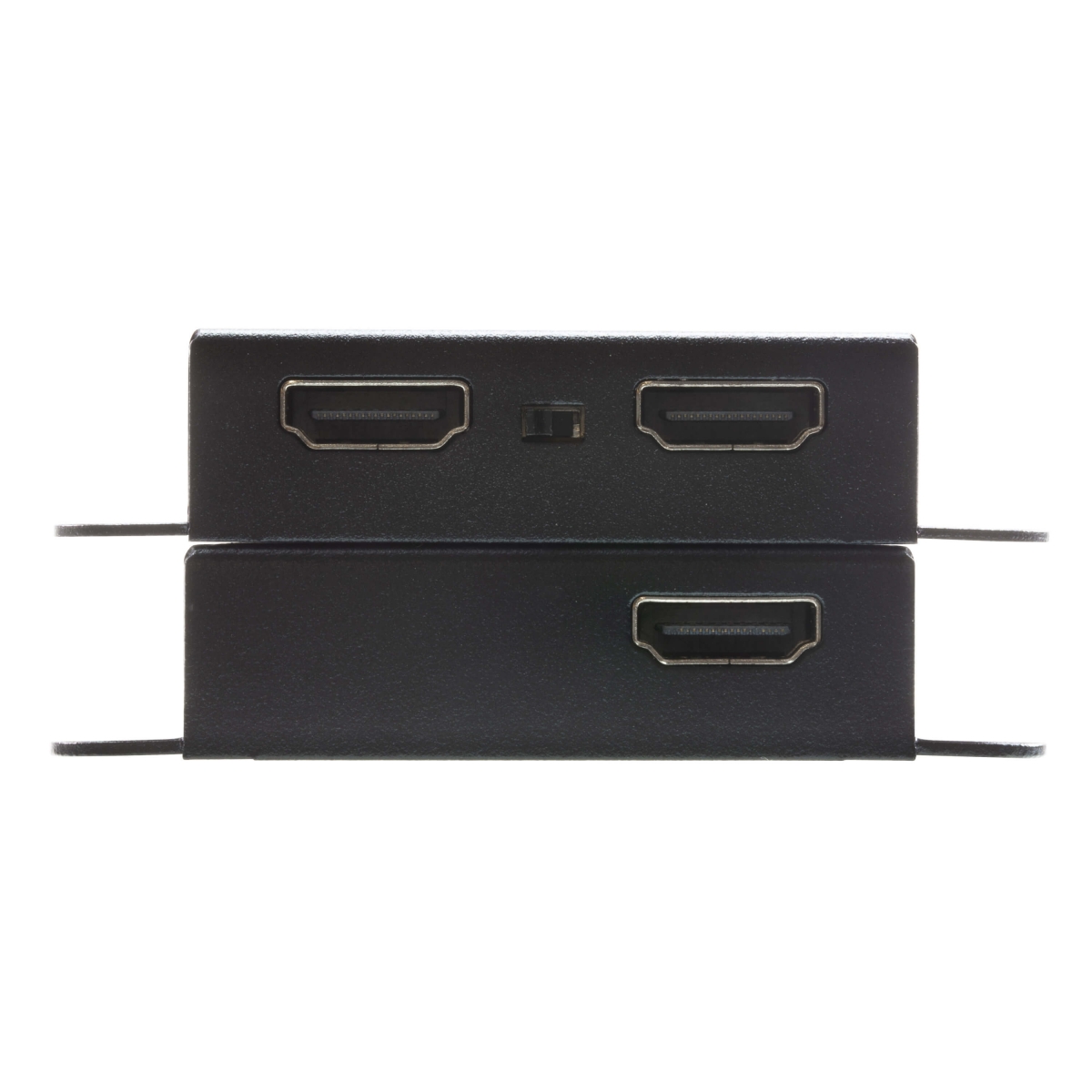

| Interfaces | 1 x HDMI Type A Female (Black) | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ω | 100 Ω |
| Max. Distance | 3 m | 3 m |
| Video | ||
| Max. Data Rate | 10.2Gbps (3.4Gbps per lane) | 10.2Gbps (3.4Gbps per lane) |
| Max. Pixel Clock | 340 MHz | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible |
HDMI (3D, Deep Color, 4K) HDCP1.4 Compatible |
| Max. Resolutions / Distance | Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); *4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
Up to 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); *4K supported: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| Audio | ||
| Input | N/A | 1 x HDMI Type A Female (Black) |
| Output | 1 x HDMI Type A Female (Black) | N/A |
| Control | ||
| IR Channel | 1 x Mini Stereo Jack Female (Black); Single way bypass channel from receiver to transmitter |
1 x Mini Stereo Jack Female (Black); Single way bypass channel from receiver to transmitter |
| Switches | ||
| Mode Switch | N/A | EDID Mode Selection (Read EDID from Transmitter HDMI output or Receiver HDMI output) |
| Connectors | ||
| Power | 1 x RJ-45 Female (Power over Cable, power supply from VE1821T) |
1 x DC Jack (Black) with locking |

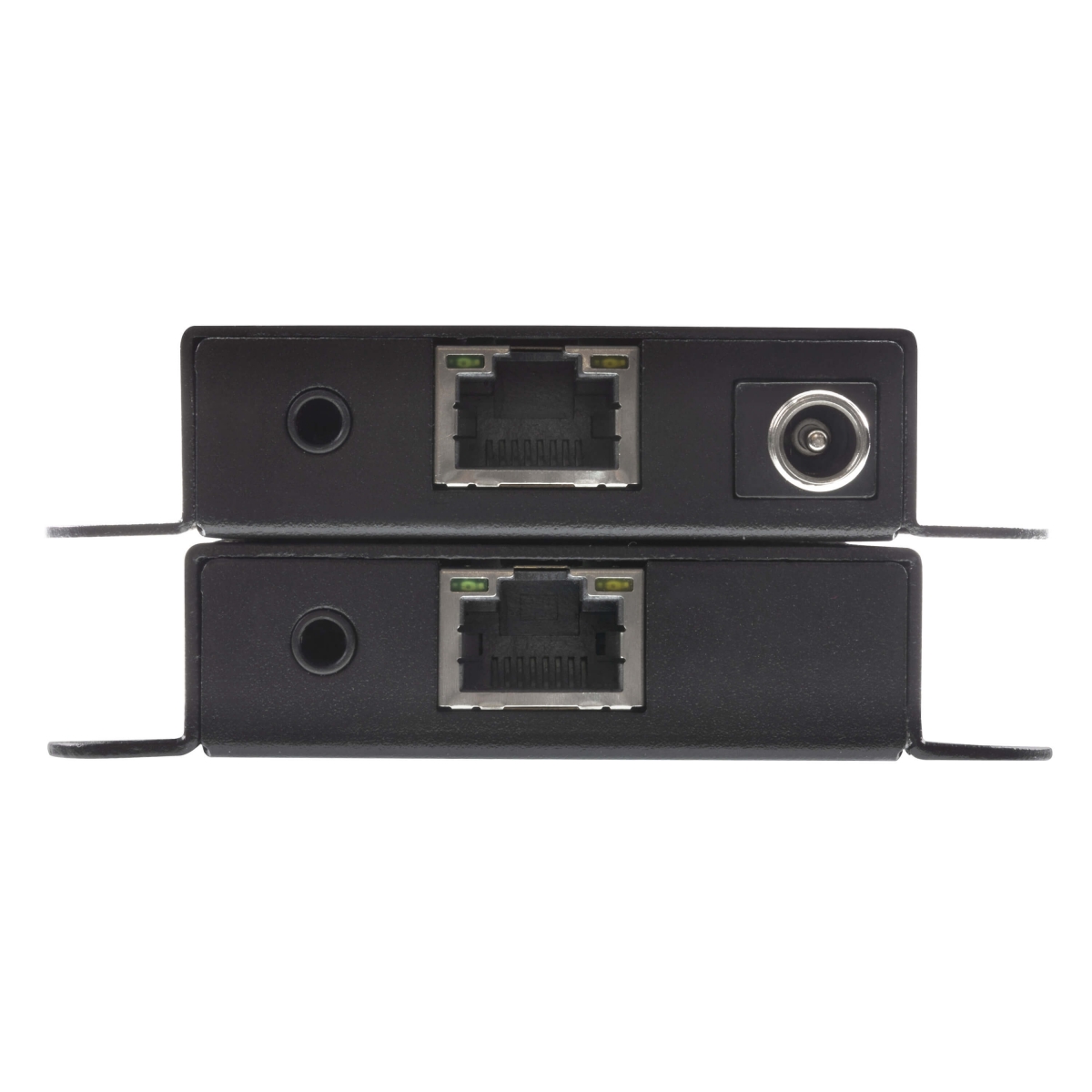

| Unit To Unit | 1 x RJ-45 Female | 1 x RJ-45 Female |
| Power Consumption | POC:0.87W:4BTU | DC12V:1.86W:9BTU |
| Environmental | ||
| Operating Temperature | 0 - 40°C | 0 - 40°C |
| Storage Temperature | -20 - 60°C | -20 - 60°C |
| Humidity | 20 - 90% RH, Non-Condensing | 20 - 90% RH, Non-Condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.12 kg ( 0.28 lb ) | 0.12 kg ( 0.28 lb ) |
| Dimensions (L x W x H) with bracket | 7.95 x 6.80 x 1.65 cm (3.13 x 2.68 x 0.65 in.) |
7.95 x 6.80 x 1.65 cm (3.13 x 2.68 x 0.65 in.) |
| Dimensions (L x W x H) without bracket | 5.75 x 6.80 x 1.65 cm (2.26 x 2.68 x 0.65 in.) | 5.75 x 6.80 x 1.65 cm (2.26 x 2.68 x 0.65 in.) |
| Input Resolutions | 640x480 @ 60/75 Hz | 1920x1080 @ 60 Hz |
| 800x600 @ 60/75 Hz | 1920x1200 @ 60 Hz | |
| 1024x768 @ 60/75 Hz | 480p @ 60 Hz (4:3)/(16:9) | |
| 1280x800 @ 60 Hz | 576p @ 50 Hz (4:3) | |
| 1280x1024 @ 60/75 Hz | 640x480 @ 60Hz (4:3) | |
| 1400x1050 @ 60 Hz | 720p @ 50/60 Hz | |
| 1440x900 @ 60 Hz | 1080p @ 24/25/30/50/60 Hz | |
| 1600x1200 @ 60 Hz | 3840x2160p @ 24/25/30 Hz | |
| 1680x1050 @ 60 Hz | 4096x2160p @ 24/25/30 Hz |
อุปกรณ์ในชุด

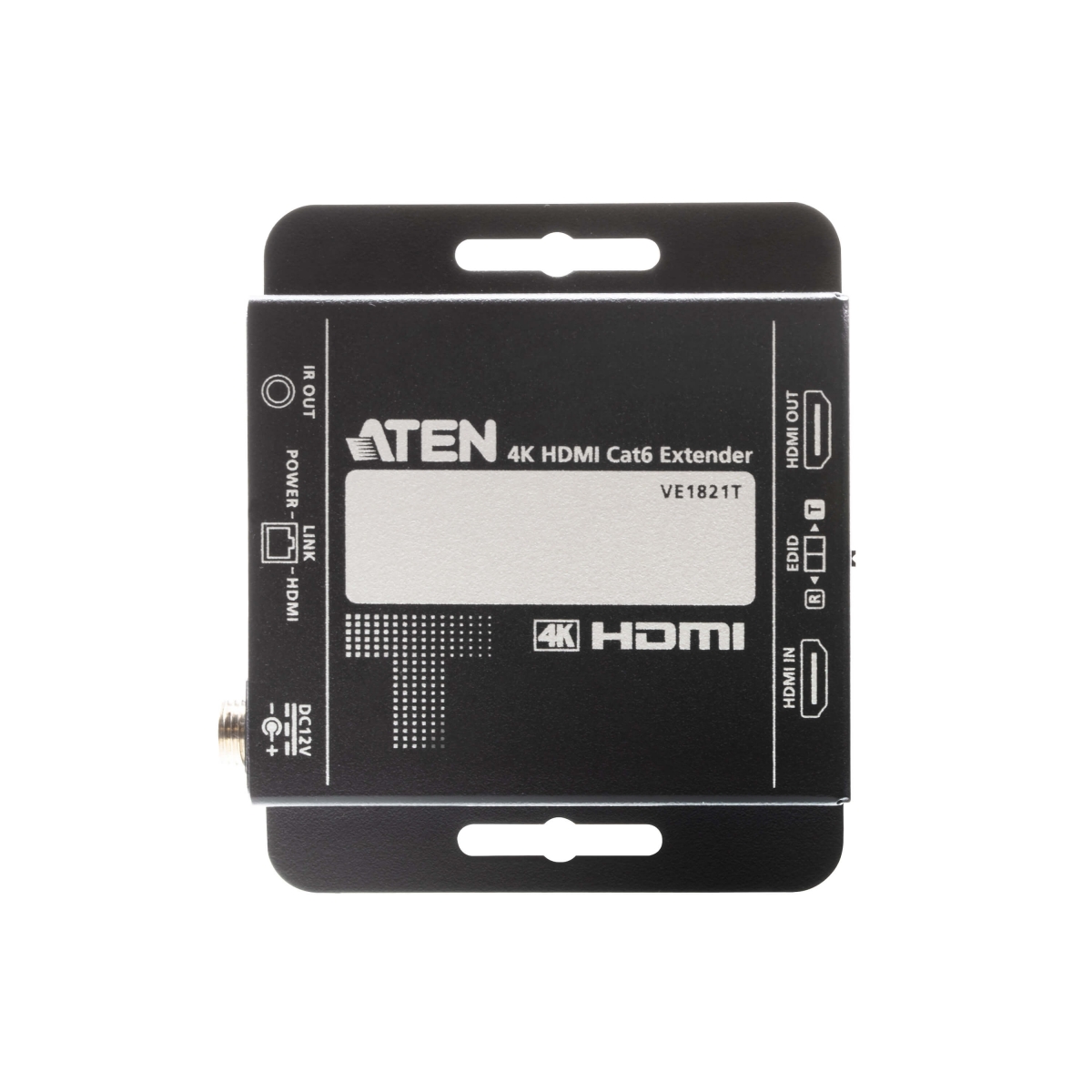

- 1x VE1821T 4K HDMI Cat 6 Extender (Transmitter)

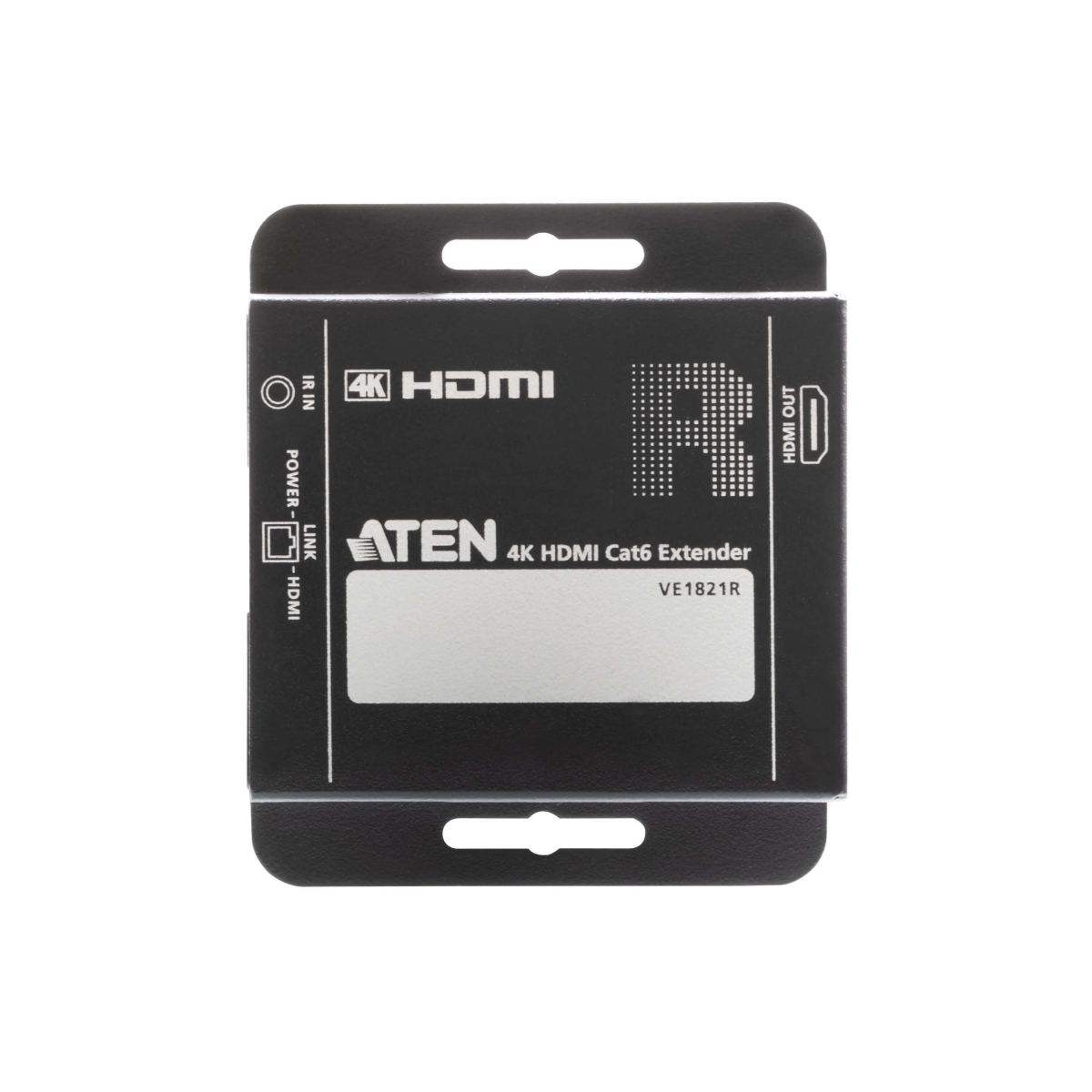

- 1x VE1821R 4K HDMI Cat 6 Extender (Receiver)
- 1x IR emitter cable
- 1x IR receiver cable
- 1x power adapter and 4 power plugs
- 1x user instructions
