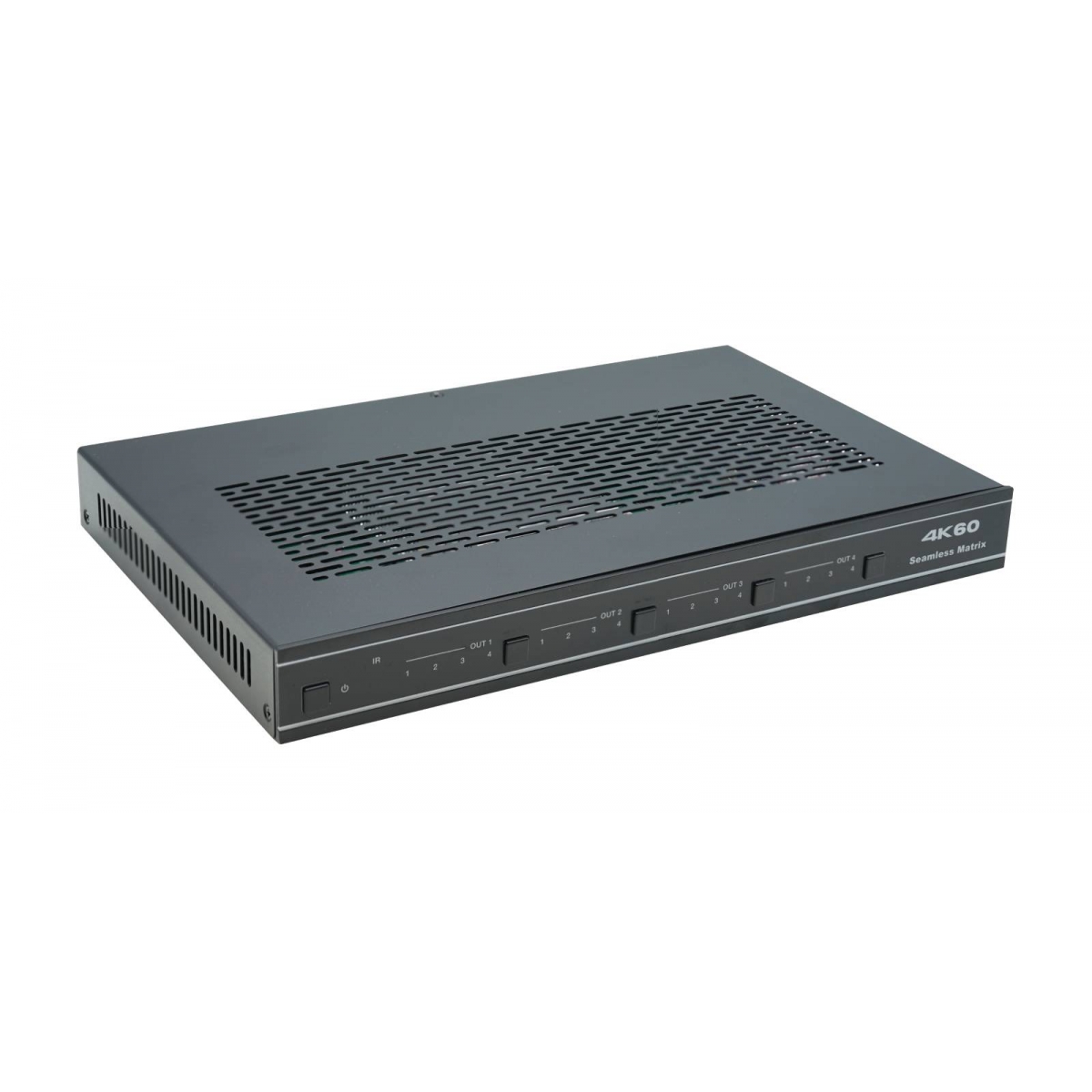

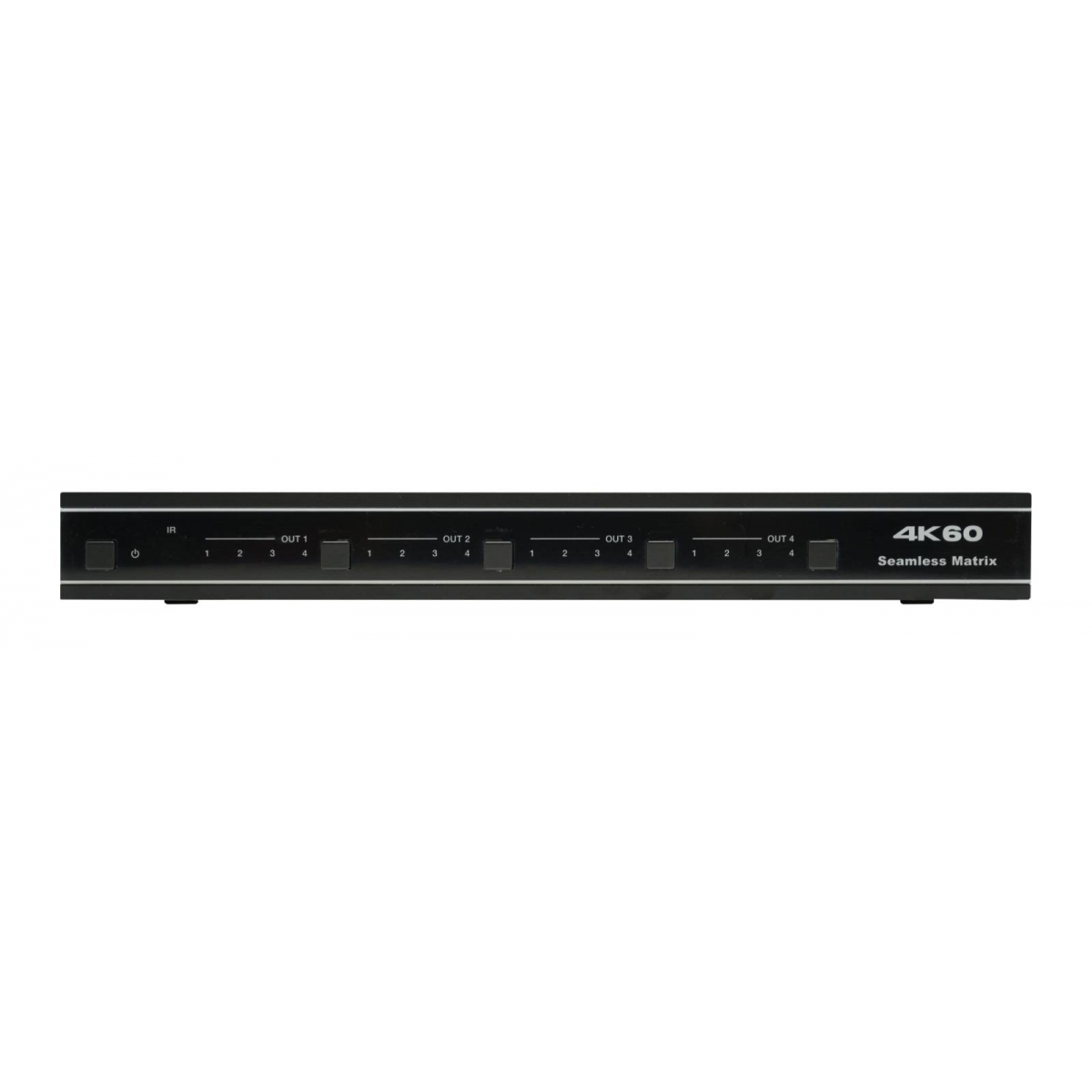

4K60 4 IN 4 OUT Seamless Matrix Switch & Video Wall with Flip function
HW44R
- HDMI seamless Matrix switch เข้า 4 ออก 4
- รองรับความละเอียดสูงสุด 4K60Hz
- รองรับการทำ video wall 2x2, 4x1, 1x4 เป็นต้น
- รองรับการตั้งค่า EDID
รับประกัน 3 ปีเต็ม
Manualคุณสมบัติ
- รองรับ HDMI 2.0b
- รองรับ HDCP 2.2 และ HDCP 1.4
- มี 2 โหมดการใช้งานคือ 4×4 Matrix (seamless switch) และ Video wall (2×2, 4×1 or 1×4 เป็นต้น)
- รองรับ Seamless video switching
- รองรับการพลิกภาพกลับหัวจอ 180 องศาได้
- สัญญาณภาพขาเข้ารองรับความละเอียดที่เป็นมตารฐานตั้งแต่ VGA-WUXGA (up to 1920×1200 @60Hz) และ 480i-4K (3840 x 2160 @60Hz 4:4:4, 4096 x 2160 @60Hz 4:4:4)
- HDMI outputs รองรับ upscale หรือ downscale ได้หลายความละเอียด, สูงสุดที่ 4096 x 2160@60Hz 4:4:4
- รองรับ LPCM, DD, DD+, DTS, Dolby TrueHD, DTS HD-master pass-through
- รองรับ EDID management
- รองรับการตั้งค่าอุปกรณ์ผ่านหน้าเว็บ
- รองรับการควบคุมอุปกรณ์ผ่าน ปุ่มหน้าเครื่อง, รีโมทคอนโทรบ, RS-232 และ TCP/IP
- 3rd Party drivers available for all major home control brands

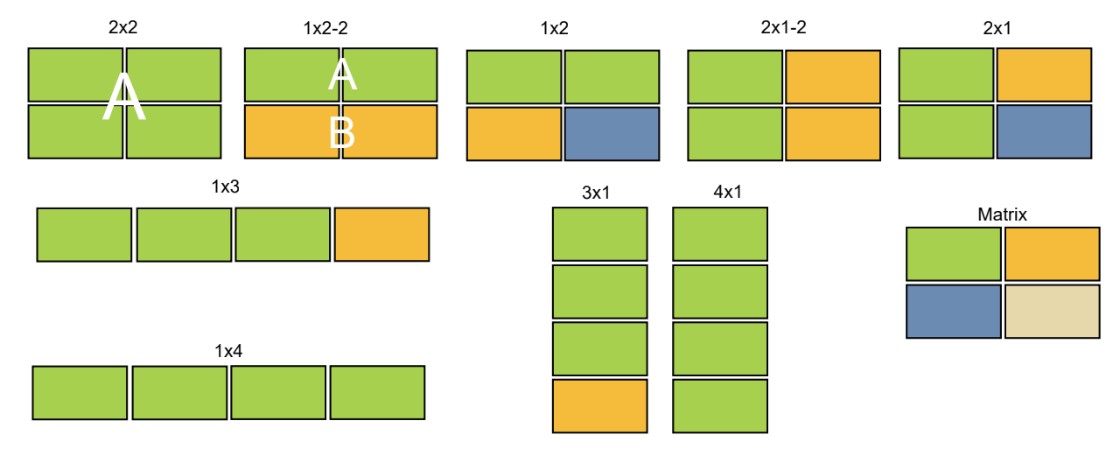

โหมดในการแสดงภาพ

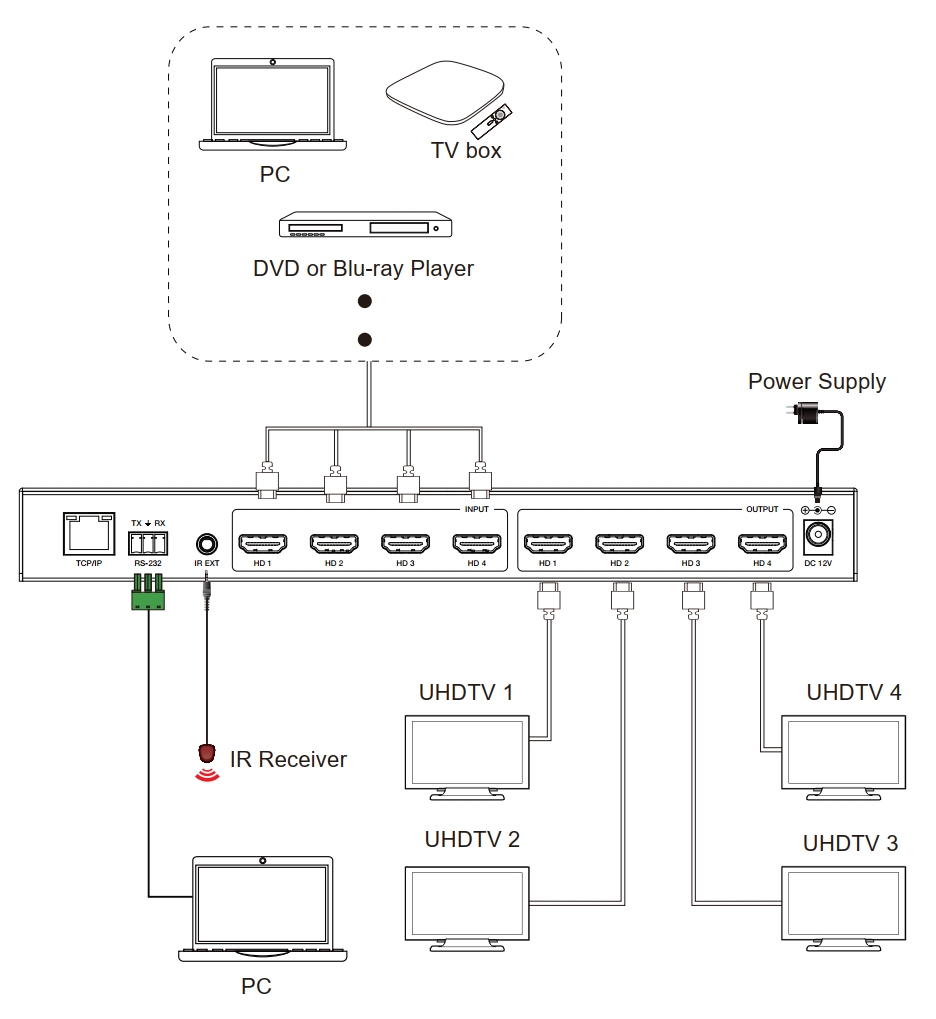

การเชื่อมต่อ
ข้อมูลจำเพาะ
|
Technical |
|
|
HDMICompliance |
HDMI2.0b |
|
HDCPCompliance |
HDCP2.2/1.4 |
|
VideoBandwidth |
594MHz/18Gbps |
|
VideoResolution |
Input: VGA-WUXGA (up to 1920×1200@60Hz), 480i-4K(3840x2160@60Hz4:4:4,4096x2160@60Hz4:4:4) |
|
Output: 4096x2160p60, 4096x2160p50, 3840x2160p60,3840x2160p50,3840x2160p30,1920x1080p60, 1920x1080p50,1920x1080i60,1920x1080i50, 1920x1200p60rb,1360x768p60,1280x800p60, 1280x720p60,1280x720p50,1024x768p60,auto |
|
|
ColorSpace |
RGB,YCbCr4:4:4/4:2:2,YUV4:2:0 |
|
ColorDepth |
8/10/12-bit |
|
IRLevel |
12Vp-p |
|
IR Frequency |
38KHz |
|
HDMIAudioFormats |
LPCM,DolbyDigital/Plus/EX,DolbyTrueHD,DTS,DTS-EX,DTS-96/24,DTSHighRes,DTS-HDMasterAudio |
|

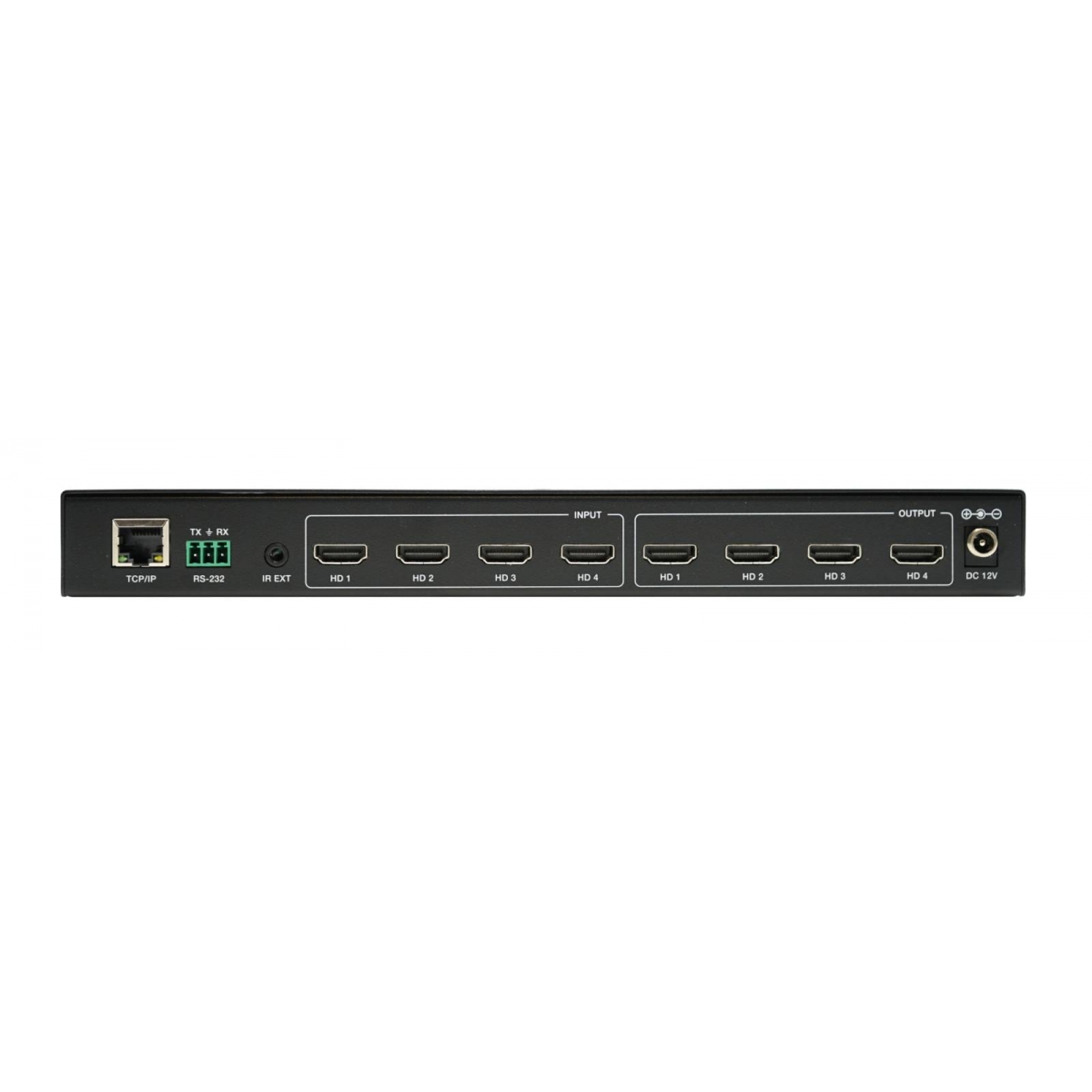

Connection |
|
|
Inputs |
4xHDMITypeA[19-pinfemale] |
|
Outputs |
4×HDMITypeA[19-pinfemale] |
|
Control |
1 × RS-232 [3pin-3.81mm phoenix connector]1×TCP/IP[RJ45] 1× IR EXT[3.5mm Stereo Mini-jack] |
|
Mechanical |
|
|
Housing |
Metal Enclosure |
|
Color |
Black |
|
Dimensions |
270mm(W)×166mm(D)×30mm(H) |
|
Weight |
1165g |
|
Power Supply |
Input:AC100-240V50/60Hz Output:DC12V/2.5A(US/EUstandard,CE/FCC/ULcertified) |
|
PowerConsumption |
19.56W(Max) |
|
OperatingTemperature |
0°C~40°C/32°F~104°F |
|
StorageTemperature |
-20°C~60°C/-4°F~140°F |
|
RelativeHumidity |
20~90%RH(non-condensing) |
อุปกรณ์ในชุด
- 1 x 18Gbps 4x4 Seamless Matrix
- 1 x Matrix IR Remote
- 1 x 3pin-3.81mm Phoenix Connector (male)
- 1 x 20-60KHz IR Wideband Receiver Cable (1.5 meters)
- 2 x Mounting Ears
- 4 x Machine Screws (KM3*4)
- 1 x 12V/2.5A Locking Power Adapter
- 1x User Manual
