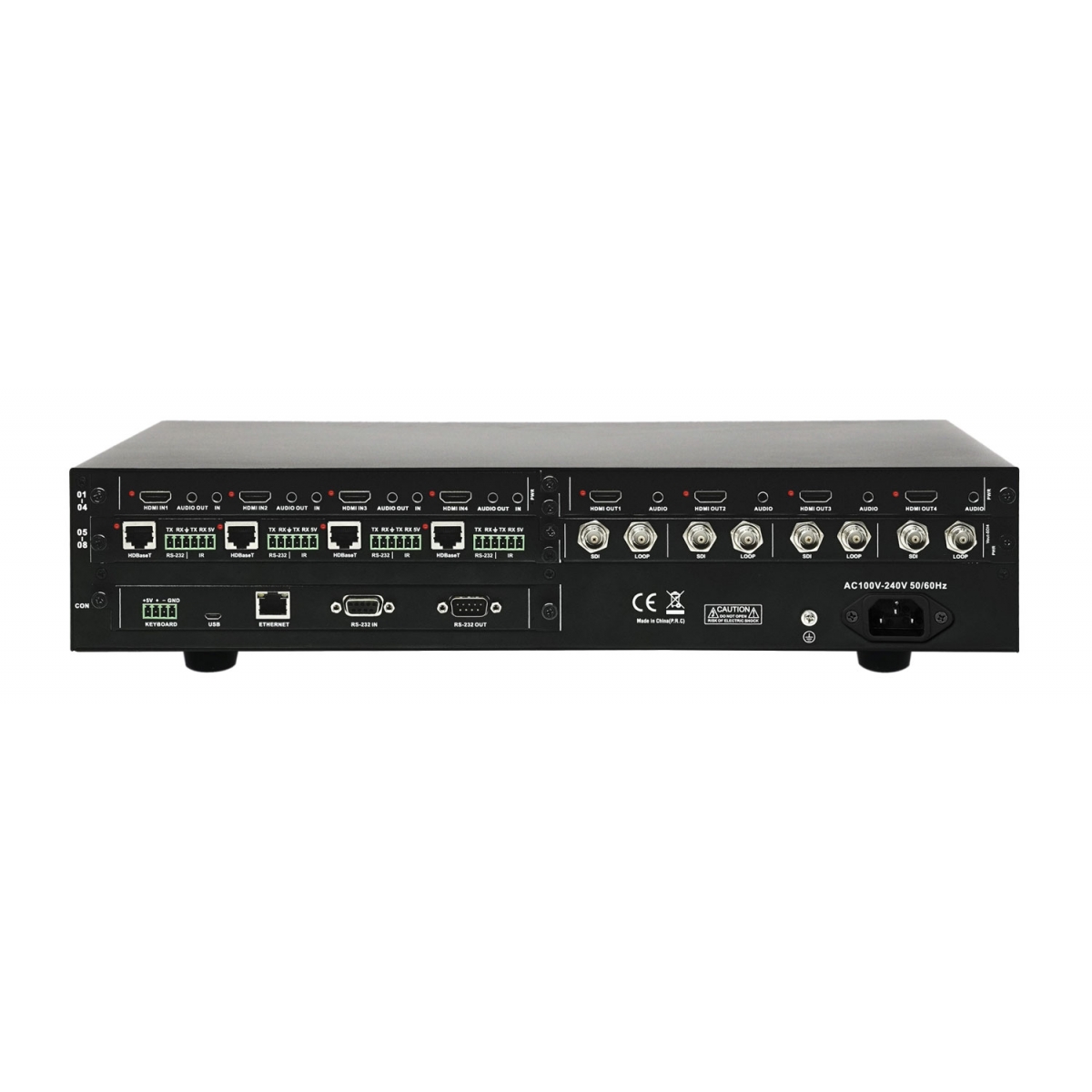

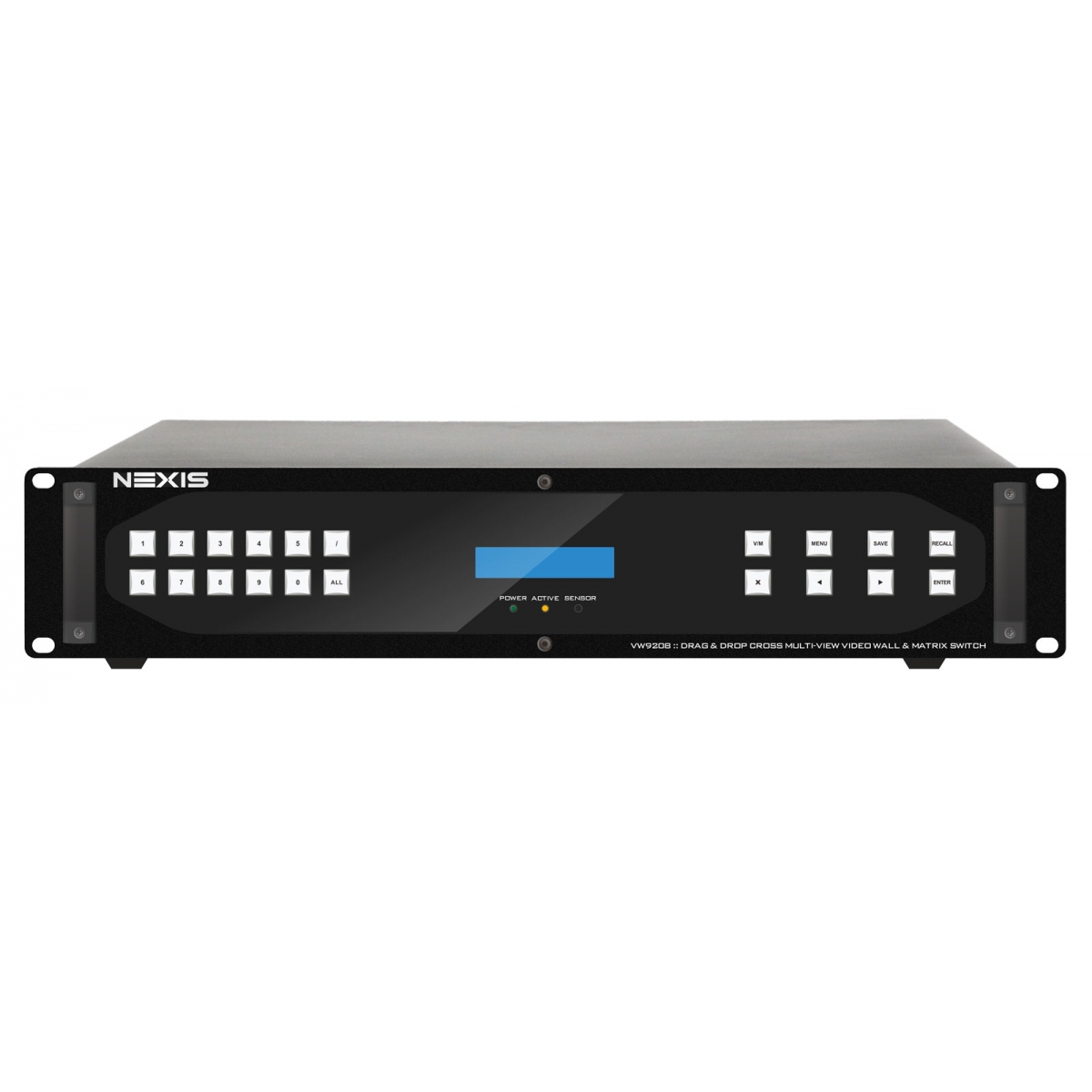

8 IN 8 OUT Drag & Drop Video Wall Controller with Preview Card support
VW9208
- 8 IN 8 OUT Video Wall Controller
- Modular design เลือก Interface ได้หลากหลาย (4K30 HDMI, HDMI, DVI, SDI, HDBaseT, IP)
- รองรับ Preview source และภาพบน Video Wall ผ่าน Browser*
- รับภาพจาก IP Camera ได้นับร้อย*
- รองรับการใส่ข้อความวิ่ง และ รูปภาพบน Video Wall
- Crop ภาพ และ source ได้
- ใส่ภาพพื้นหลังได้
* อุปกรณ์เสริม
รับประกัน 3 ปีเต็ม
Brochure (TH)
Brochure (EN)
NEXIS VW9 Series เป็น Video Controller ที่ใช้สถาปัตยกรรมฮาร์ดแวร์ Pure FPGA ผ่านบอร์ด ออกแบบมาให้สามารถติดตั้ง I/O Board/Card แบบโมดูลาร์ ติดตั้งเข้ากับ Chassis Main Unit เดียว สามารถเลือกอินเทอร์เฟซ I/O ตามความต้องการได้ และถอดเปลี่ยนได้ทันทีโดยไม่ต้องปิดเครื่อง ควบคุมได้แบบเรียลไทม์ และการเข้าถึงขั้นสูงเพื่อจัดการแหล่งสัญญาณขาเข้า และการแสดงผล 8/16/36/72/144 จอ เหมาะสำหรับสถานีโทรทัศน์วิทยุ, ศูนย์การจราจร และ ห้องควบคุมที่เกี่ยวข้องกับการขนส่ง ศูนย์บริการฉุกเฉิน และแอปพลิเคชันอื่น ๆ ที่ต้องการการสลับภาพที่รวดเร็ว
Pure hardware architecture
ใช้สถาปัตยกรรมฮาร์ดแวร์ FPGA หลีกเลี่ยงปัญหาการติดไวรัสของอุปกรณ์ ลดเวลาการ boot เครื่อง และช่วยเพิ่มความเสถียรของระบบ
Drag & Drop
สลับภาพได้แบบไร้รอยต่อ (Seamless switch) ไม่มีภาพดำให้เห็นระหว่างสลับสัญญาณภาพ ใช้งานง่ายเพียงคลิกลากและวาง ปรับขนาดหน้าต่างได้อย่างง่ายดาย
Modular Design
ถูกออกแบบมาให้อยู่ในรูปแบบของโมดูล ทั้ง I/O board และ Power Supply* รองรับ Hotswap และรองรับ IN/OUT ได้สูงสุด 8x8 สำหรับ 2U Chassis, 16x16 สำหรับ 3U Chassis, 36x36 สำหรับ 7U Chassis, 72x72 สำหรับ 12U และ 144x144 สำหรับ 24U
* Power supply hot swap รองรับเฉพาะรุ่นตั้งแต่ 7U Chassis ขึ้นไป
Advance Display Layout
รองรับการแสดงภาพแบบ Video Wall (video signal splicing), การปรับขนาด, การซ้อนทับของภาพบน Video Wall และสามารถปรับขนาดหน้าต่าง ย้ายหน้าต่าง ไปยังตำแหน่งต่าง ๆ บนวิดีโอวอลล์ได้อีกด้วย โดยแต่ละจอจะสามารถมีแหล่งสัญญาณได้ 2/4* แหล่ง
* VW8802Q Output card เท่านั้น จึงจะรองรับ 4 แหล่งสัญญาณภาพในแต่ละ Output
No Extra Cost for Audio Embed / De-Embed**
สามารถแทรกเสียงอะนาล็อกแต่ละช่องลงในการ์ดอินพุต HDMI และฝังลงในเอาต์พุตแบบ HDMI และยังสามารถแยกเสียงที่มากับสัญญาณ HDMI ออกเป็นสัญญาณเสียงอนาล็อก ส่งไปยังระบบเสียงภายนอกได้ (สามารถปิดเสียงทุกช่องแยกกันได้)
** เฉพาะ input/output card บางรุ่นเท่านั้น (กรุณาดูรายละเอียด I/O card เพิ่มเติม)
Multi-Format video interface
คุณสามารถเลือกผสม Input/Output card ที่มี Interface ที่แตกต่างกันได้ตามต้องการ เช่น 4K HDMI, HDMI, DVI, VGA, HDBaseT, SDI หรือ Fiber optic
Redundant PSU* support
สำหรับ Main chassis ที่มีขนาด 7U, 12U และ 24U รองรับ redundant power supply และ hot swap.
* Backup Power supply เป็นอุปกรณ์เสริม
Multiple Control Method
ควบคุมได้ทั้งจาก PC Software, ปุ่มกดหน้าเครื่อง และ Web GUI บน PC และ อุปกรณ์พกพา เช่น iPad หรือ Android Tablet
Dual Control cards, one master & one backup
สามารถเพิ่ม Control Card ได้ สำหรับเป็นการ์ดควบคุมสำรองกรณี การ์ดควบคุมตัวแรกเสีย สามารถใช้การ์ดสำรองทดแทนได้ทันที
* รองรับเฉพาะ 7U, 12U, 24U Chassis
Video wall rolling subtitles
รองรับการใส่ข้อความวิ่งบนวิดีโอวอลล์, รองรับการใส่ภาพ monochrome bitmap, เปลี่ยนสีข้อความวิ่งได้
Visual operation of multi-terminal
เมื่อมีอุปกรณ์ควบคุมหลายเครื่อง ที่ควบคุมผ่าน Web Browser เช่น Notebook, iPad, Tablet หน้าจอ Preview จะแสดงภาพ sync ตรงกันตลอดเวลา จึงสามารถควบคุมจากอุปกรณ์ใดก็ได้ ในระบบ
Live Preview
แสดงภาพพรีวิวทั้ง source input และ ภาพที่กำลังแสดงบน Video Wall ได้จากซอฟต์แวร์ควบคุม หรือ Web Browser
* ต้องติดตั้ง Network Preview card เพิ่มเติม (อุปกรณ์เสริม)
IP Input card support split function
รองรับการแสดงภาพจาก IPC decoding ได้ถึง 100 Channels บน Video Wall เช่นการดึงภาพจากกล้องวงจรปิด IP camera มาแสดงผล และสามารถาทำ screen splitting ได้ เช่น แสดงภาพ 1 ภาพบนจอเดียว, 4 ภาพบนจอเดียว, 9 ภาพบนจอเดียว, 16 ภาพบนจอเดียว และ 25 ภาพบนจอเดียว
คุณสมบัติทั่วไป
- ออกแบบมาให้เป็น Modular มีขนาด 2U รองรับ 8 In/8 Out
- รองรับการแสดงภาพแบบ Video Wall และ Matrix และสลับภาพได้แบบ Seamless ไม่มีจอดำให้เห็น
- Output synchronization - ช่วยให้การแสดงภาพบน Video Wall แต่ละจอ sync ตรงกันตลอดเวลา แม้ภาพเคลื่อนไหวอย่างรวดเร็ว
- รองรับความละเอียดสูงสุด 4K30 In/Out*
- รองรับ DVI 1.0 protocol เข้ากันได้กับ HDCP 1.3/HDMI 1.3a/1.4a*
- รองรับการสร้าง Video Wall ได้ถึง 5 กลุ่ม
- ความละเอียดของแต่ละกลุ่ม Wall สามารถแตกต่างกันได้
- บันทึก Profiles และ เรียก Profiles กลับมาใช้งานได้ง่ายดาย
- รองรับการใช้ 2K และ 4K cards จึงสามารถ upscale หรือ down scale ได้
- ซิงค์สัญญาณภาพกับเสียงให้ตรงกันอัตโนมัติ
- ควบคุมได้จาก PC Software control ผ่าน Ethernet หรือ RS232/485
- รองรับการจัดการ User กรณีมีผ้ใช้งานหลายคน
- รองรับการควบคุมจากอุปกรณ์ภายนอกผ่าน RS232/485
- มีระบบจัดการพัดลมระบายความร้อนอัจฉริยะ
- แสดงสีพื้นหลังเมื่อไม่มีสัญญาณขาเข้า และเปลี่ยนสีพื้นหลังได้
- อัพโหลดรูปภาพพื้นหลังของวิดีโอวอลล์ได้
- รองรับ OSD character บนช่องสัญญาณขาเข้า (ข้อความ/รูปภาพ)
- แสดงวันเวลาปัจจุบันบนวิดีโอวอลล์ได้
- รองรับการควบคุมผ่าน Web GUI
- สามารถ crop ภาพ, ปรับขนาดภาพ และ ย้ายตำแหน่งภาพ ของหน้าต่างสัญญาณขาเข้าได้
- แสดงสถานะแจ้งเตือนโมดูลต่าง ๆ ที่มีปัญหาได้
- ทำงานได้ตลอด 24/7
- รองรับ EDID read & management
- รองรับการอัพเกรดเฟิร์มแวร์
หมายเหตุ * ขึ้นอยู่กับคุณสมบัติของ Input/Output Card นั้น ๆ
Specification
| Model | Chassis | Specifications | No. Of Input Cards | No. Of Output Cards | No. Of Control Cards | Power Supply Default -Backup | Power | Dimensions (mm.) |
| VW8208, VW9208 | 2U | Support up to 8 inputs & 8 outputs | 2 | 2 | 1 | 1 | 18W | 445x400x88 |
| VW8316, VW9316 | 3U | Support up to 16 inputs & 16 outputs | 4 | 4 | 1 | 1 | 18W | 445x400x132 |
| VW8736, VW9736 | 7U | Support up to 36 inputs & 36 outputs | 9 | 9 | 2 | 1 - 3 | 30W | 445x400x310 |
| VW81272, VW91272 | 12U | Support up to 72 inputs & 72 outputs | 18 | 18 | 2 | 1 - 3 | 30W | 445x400x532 |
| VW824144, VW924144 | 24U | Support up to 144 inputs & 144 outputs | 36 | 36 | 2 | 2 - 6 | 70W | 445x400x1043 |
| Card | |
| Input Card | DVI, Dual-Link DVI 4K, HDMI, HDMI 4K, VGA, Component, SD-SDI, HD-SDI, 3G-SDI, Fiber, HDBaseT, HDBaseT 4K |
| Output Card | DVI, Dual-Link DVI 4K, HDMI, HDMI 4K, VGA, YPbPr, SD-SDI, HD-SDI, 3G-SDI, Fiber, HDBaseT, HDBaseT 4K |
| Control mode | |
| Network Control | 1 RJ45 interface, 10/100M adaptive, support the management and configuration of the machine |
| Serial control | 2 RS-232 can be connected to the central control, and support loop-out control matrix, screen and other 3rd party equipment |
| Front panel control | Support front panel LCD display and switch button control, can modify IP address and other parameters |
| Image Processing | |
| Switch effect | 4K fast and seamless switching, no black field, no flicker, no fragmentation, no static picture, single and multi-channel audio and video synchronization switching |
| Transmission bandwidth | 10Gbps |
| Output resolution | Support 4KX2K HD resolution, can customize configuration resolution |
| Environmental parameters | |
| Working temperature | -10~+55º C |
| Working humidity | <90% Non-condensing |
INPUT Card Module
- VW7804 : Full HD 4 Port HDMI Input Board with Analog Audio IN/OUT
- VW7842 : 4K30 2 Port HDMI Input Board with Analog Audio IN/OUT
- VW7604 : Full HD 4 Port DVI Input Board with Analog Audio OUT
- VW7514 : Full HD 4 Port HDBaseT Input with IR & RS232
- VW7104 : Full HD 4 Port VGA Input Board with Analog Audio IN
- VW7404 : Full HD 4 Port SDI Input Board with SDI Loop OUT
- VW7002 : Full HD 2 Port 4 Channel IP Decoder Input Board
- VW7704-K : Full HD 4 Port Fiber Optic Input Board
OUTPUT Card Module
- VW8804 : Full HD 4 Port HDMI Output Board with Analog Audio OUT
- VW8802Q : Full HD 2 Port HDMI Output Board with Analog Audio OUT (Support 4 Video Source on each output)
- VW8842 : 4K30 2 Port HDMI Output Board with Analog Audio OUT
- VW8604 : Full HD 4 Port DVI Output Board with Analog Audio OUT
- VW8514 : Full HD 4 Port HDBaseT Output with IR & RS232
- VW8704-K : Full HD 4 Port Fiber Optic Output Board
Preview Card Module
- VW-PVW : Network Preview Board (Use 1 Output slot on Chassis)
Control Module
- VW-CTN05 : Control Card for VW9 Series
ความแตกต่างของ VW8 Series และ VW9 Series
| Features | VW8 Series | VW9 Series |
| รองรับ 4K30 IN/OUT | VW7842/VW8842 | VW7842/VW8842 |
| Cross Screen, PIP, Side by Side | ✔ | ✔ |
| มีไฟแสดงสถานะที่ I/O Card | ✔ | ✔ |
| แสดงสีบนจอ เมื่อไม่มีสัญญาณ | เปลี่ยนสีไม่ได้ | เปลี่ยนสีได้ |
| Output Synchronization | ✔ | ✔ |
| Seamless Matrix | ✔ | ✔ |
| ใส่ข้อความวิ่งบน Video Wall | ✔ | |
| Crop หน้าต่างของสัญญาณภาพขาเข้า | ✔ | |
| ความละเอียดขาออกต่างกันได้ | 5 Video Wall Group | แต่ละ Output |
| ใส่ภาพพื้นหลังบนวิดีโอวอลล์ได้ | ✔ | |
| แสดงวันเวลาบนจอได้ | ✔ | |
| Web GUI control | เฉพาะฟังก์ชั่นพื้นฐานทั่วไป | ทุกฟังก์ชั่น |
| รองรับ IP Input | VW7002 * | |
| Live Preview | VW-PVW ** |
หมายเหตุ
* 1 LAN port รองรับ 64 CH 720x576 หรือ 32 CH ที่ 720p หรือ 16 CH ที่ 1080p หรือ 4 CH ที่ 4K30 - รองรับการ Split ภาพ เป็น เต็มจอ, 4 ภาพ, 9 ภาพ, 16 ภาพ, 25 ภาพ บนหน้าจอเดียว
** พรีวิวได้สูงสุด 80 input (สำหรับ 24U ต้องใช้ 2 PVW card และใช้ 2 output slot ในการติดตั้ง)
