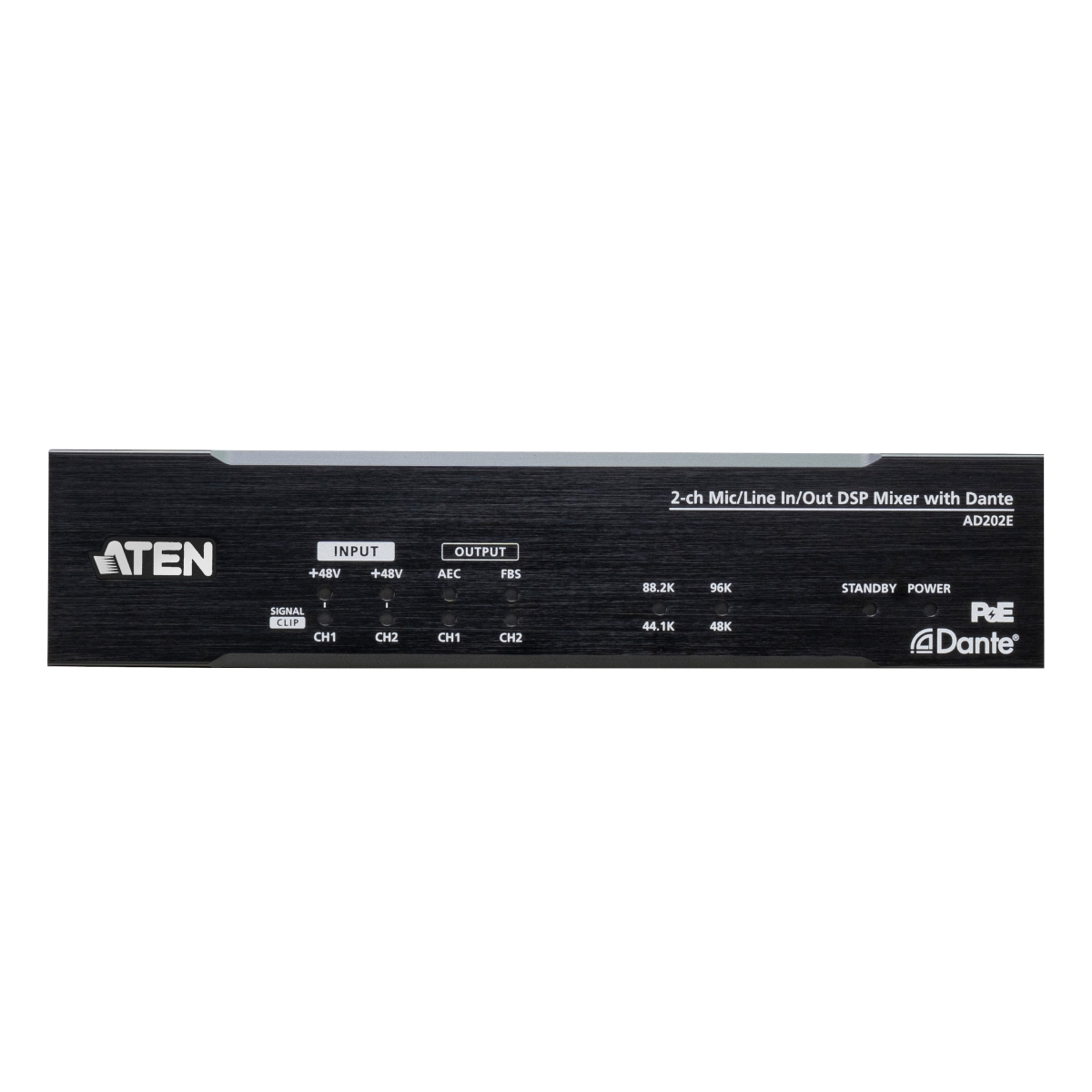

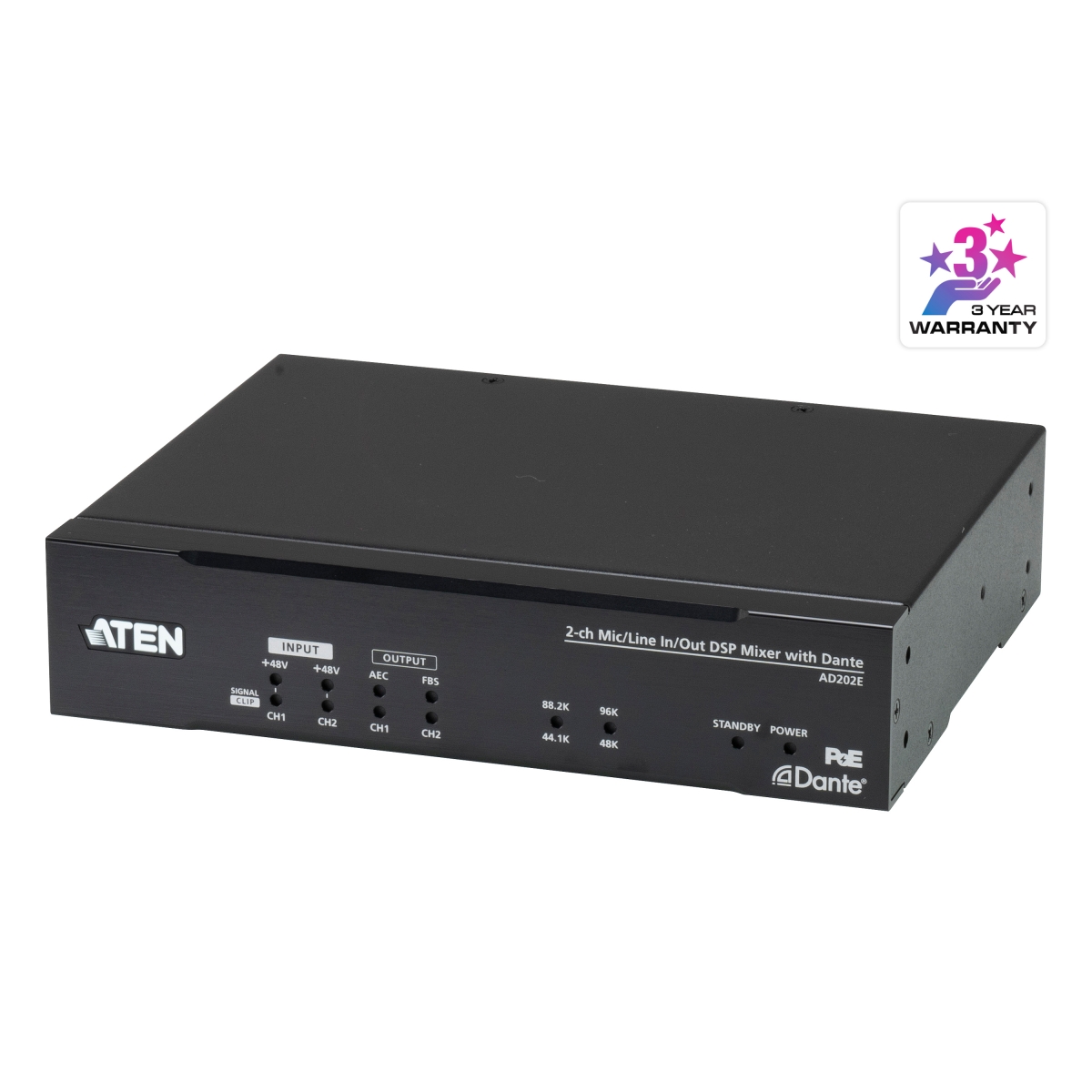

2-CH Mic/Line In/Out Audio Processor with DSP and Dante
AD202E
- รองรับการมิกซ์เสียงแบบเมทริกซ์ 4 × 4 ทั้งระบบอนาล็อกและ Dante
- เทคโนโลยีป้องกันเสียงสะท้อน (AEC) / ระบบลดเสียงหวีด (FBS)
- DSP ในตัว – รองรับ 24 พรีเซ็ต และการจัดการฟังก์ชันลำโพงผ่านแอปบนพีซี Audio Wizard หรือ ATEN VK Control System ผ่าน LAN / RS-232
- ใช้พลังงานผ่าน PoE หรืออะแดปเตอร์ภายนอก
รับประกัน 3 ปีเต็ม
Spec sheetAD202E รองรับการแปลงสัญญาณเสียงอินพุต 2 ช่องแบบ Balance/Unbalance (Line/Mic Level) พร้อม Phantom Power 48V ที่เลือกเปิด-ปิดได้ ให้เป็นสัญญาณ Dante 2 ช่อง และยังรองรับการแปลงสัญญาณกลับจาก Dante 2 ช่อง ไปเป็นเอาต์พุตเสียงแบบ Balance/Unbalance 2 ช่อง เพื่อการเชื่อมต่อที่หลากหลาย นอกจากนี้ ยังสามารถมิกซ์สัญญาณเสียงในรูปแบบ 4 × 4 ทั้งแบบอนาล็อกและ Dante ได้อย่างยืดหยุ่น ทำให้สามารถกำหนดเส้นทางสัญญาณเสียงไปยังเอาต์พุตที่ต้องการได้อย่างอิสระ เพื่อยกระดับคุณภาพเสียง
AD202E รองรับสัญญาณเสียง 24 บิต และมีตัวเลือกอัตราสุ่ม (Sampling Rate) ที่ 44.1k, 48k, 88.2k และ 96 kHz เพื่อตอบสนองความต้องการในสภาพแวดล้อมที่แตกต่างกัน อีกทั้งยังเป็นไปตามมาตรฐาน AES67 เพื่อเพิ่มความสามารถในการทำงานร่วมกันระหว่างโปรโตคอลและอุปกรณ์เครือข่ายเสียงที่แตกต่างกัน
ออกแบบมาเพื่อการประชุมที่มีประสิทธิภาพ
AD202E ใช้เทคโนโลยี Acoustic Echo Cancellation (AEC) เพื่อป้องกันเสียงสะท้อนระหว่างการประชุม และ Feedback Suppressor (FBS) ที่ช่วยตรวจจับและลดเสียงหวีดอัตโนมัติ ตัวเครื่องมี DSP ในตัว รองรับ 24 Preset และสามารถปรับแต่งการตั้งค่าผ่านแอป Audio Wizard บนพีซี หรือ ATEN VK Control System ผ่านเครือข่าย LAN / RS-232
นอกจากนี้ยังมี โหมดสแตนด์บายอัตโนมัติ เพื่อประหยัดพลังงาน โดยจะเข้าสู่โหมดสแตนด์บายเมื่อระดับสัญญาณลดลงต่ำกว่า −50 / −60 / −70 dBu ตามระยะเวลาที่ตั้งไว้ (10 / 30 / 60 นาที)
คุณสมบัติ
- แปลงอินพุตเสียง 2 ช่อง (Line/Mic Level) เป็นเอาต์พุต Dante 2 ช่อง และรองรับการแปลงสัญญาณ Dante กลับเป็นเอาต์พุตเสียงแบบ Balance/Unbalance 2 ช่อง
- รองรับ 4 × 4 Analog และ Dante Matrix Mixing สำหรับการจัดการเส้นทางสัญญาณอย่างอิสระ
- เทคโนโลยี Acoustic Echo Cancellation (AEC) ป้องกันเสียงสะท้อนระหว่างการประชุม
- Feedback Suppressor (FBS) ตรวจจับและลดเสียงหวีดอัตโนมัติ
- รองรับ AES67 เพื่อความเข้ากันได้กับเครือข่ายเสียงอื่น ๆ
- รองรับ 24 บิต และอัตราสุ่ม 44.1k, 48k, 88.2k, และ 96 kHz
- มี DSP ในตัว รองรับ 24 Preset และสามารถควบคุมผ่าน PC-based App (Audio Wizard) หรือ ATEN VK Control System ผ่าน LAN / RS-232
- โหมดสแตนด์บายอัตโนมัติ ช่วยประหยัดพลังงานเมื่อไม่มีสัญญาณเข้า
- รองรับ PoE เพื่อลดการใช้สายไฟเพิ่มเติม และรองรับ Dante Daisy Chaining เพื่อช่วยให้การเดินสายระบบง่ายขึ้น
- ตัวเครื่องขนาด Half-rack ติดตั้งได้ง่ายทั้งในแร็ก ใต้โต๊ะ หรือพื้นผิวเรียบ

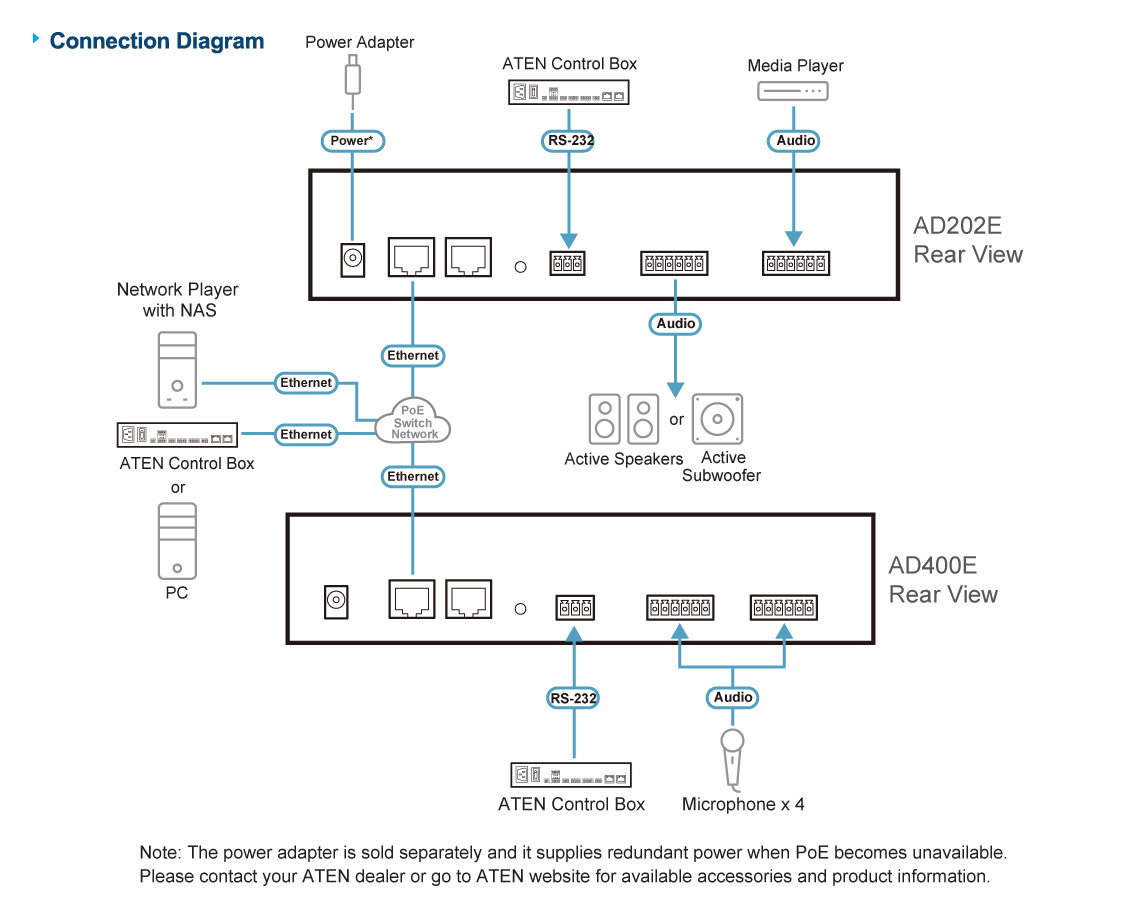

ผังการต่อ
ข้อมูลจำเพาะ
| Microphone Inputs | |
| Gain Range | 0~+34dB |
| Maximum Input Level | -30dBu |
| Impedance | 3kΩ |
| Phantom power | +48V, Individual Control in Each Input Channel |
| Line Inputs | |
| Gain Range | Balanced: -8~+4dB Unbalanced: -8~+10dB |
| Maximum Input Level | +24dBu, Nominal Input Level: +4dBu |
| Impedance | Balanced: 20kΩ Unbalanced: 10kΩ |
| Line Outputs | |
| Maximum output Level | +24dBu, Nominal Input Level: +4dBu |
| Impedance | 600Ω |
| System Specification | |
| Distortion | THD+N: <0.01%, 1kHz, Max. Gain |
| Frequency Response | 20~20kHz, +/-0.5dB |
| Audio Sampling | 24-bit, 44.1k/48k/88.2k/96kHz |
| Crosstalk | <-95dB |
| Control | |
| RS-232 | 3-pin, 3.5mm, Terminal Block |
| Ethernet | RJ45 |
| Power Consumption | DC12V:5.17W:24BTU/h POE:6.11W:29BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Power | |
| Power over Ethernet (PoE) | Class 0, IEEE802.3af |
| Compliance | |
| Certification | FCC, CE, UKCA |
| Environmental | |
| Operating Temperature | 0~40℃ |
| Humidity | 0-80% RH, Non-Condensing |
| Storage Temperature | -20~60℃ |
| Physical Properties | |
| Weight | 0.92 kg ( 2.04 lb ) |
| Housing | Metal |
| Dimensions (L x W x H) | 20.00 x 4.40 x 15.40 cm (7.87 x 1.73 x 6.06 in.) |
| Note | External power adapter is sold separately. |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1 x AD202E 2-ch Mic/Line In/Out Audio Processor with DSP and Dante
- 1 x rack mount / surface mount kit
- 1 x foot pad set (4 pcs)
- 5 x 3-pin Euroblocks
- 1 x user instructions
