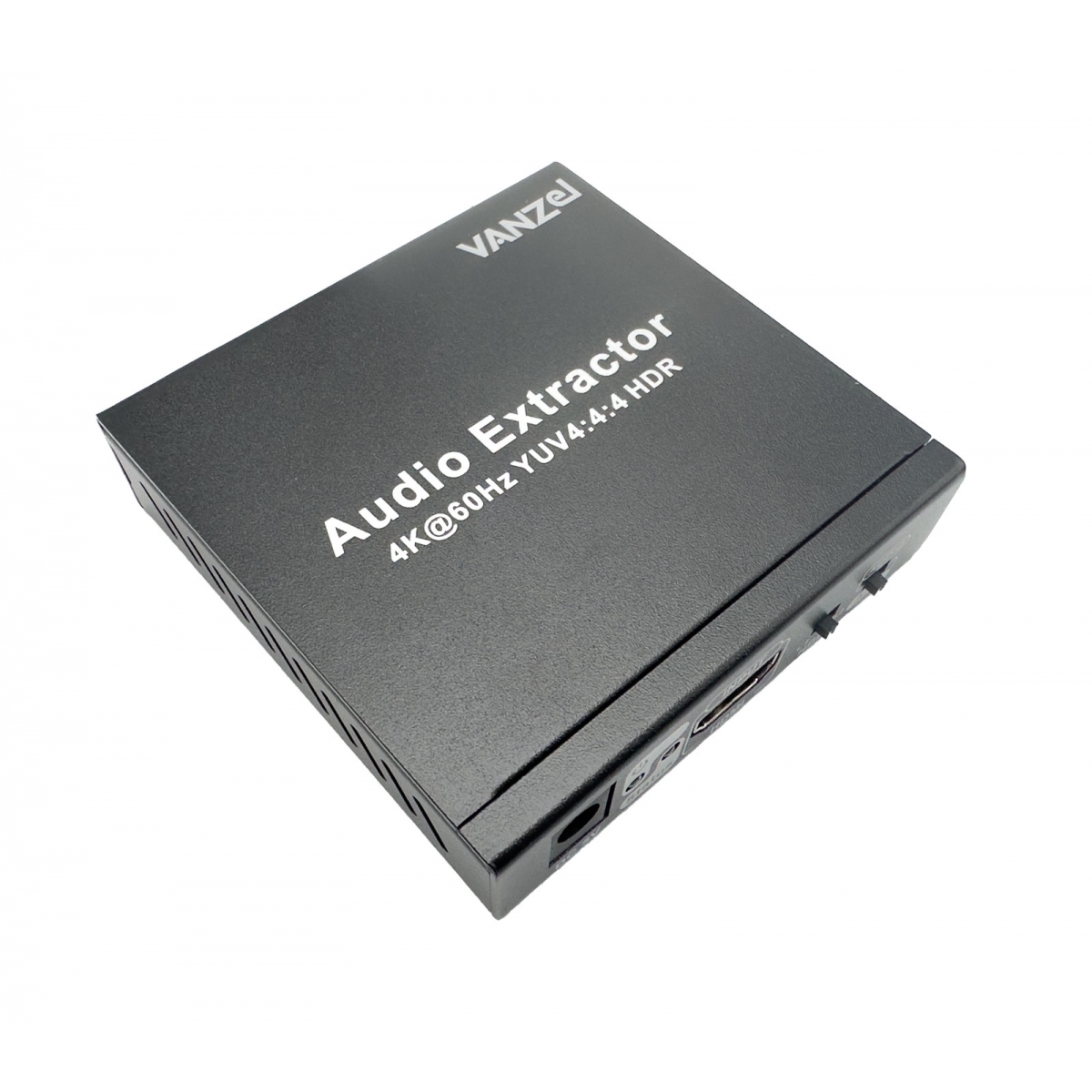

4K@60Hz HDMI Audio De-Embedded / Audio Extractor HDR support
HAD07
- อุปกรณ์แยกเสียงออกจาก HDMI เป็น Analog, Coaxial และ SPDIF
- รองรับ 4K@60Hz YUV 4:4:4 HDR
- รองรับ HDCP1.4, 2.2
- มีช่อง HDMI loop out
User Manualคุณสมบัติ

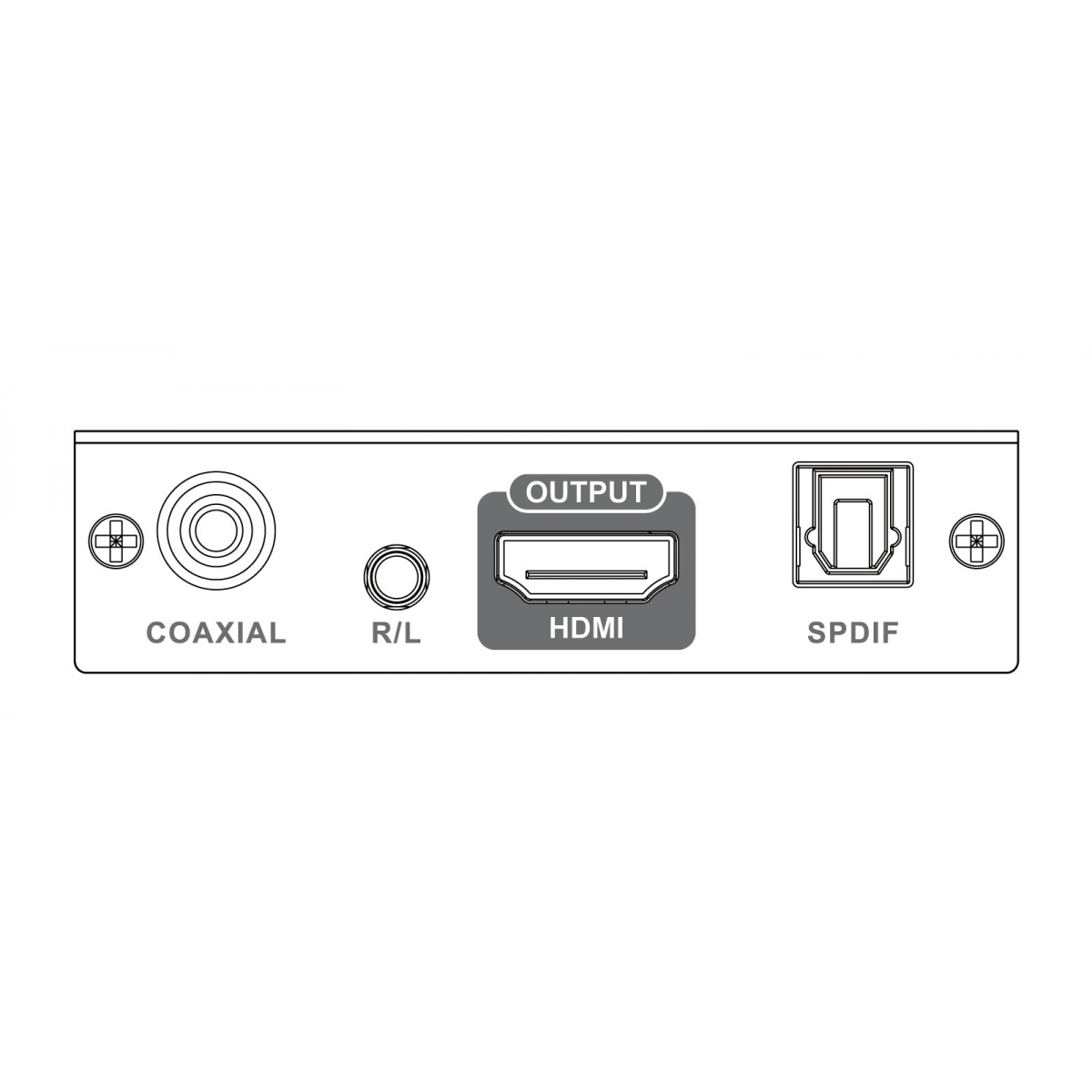

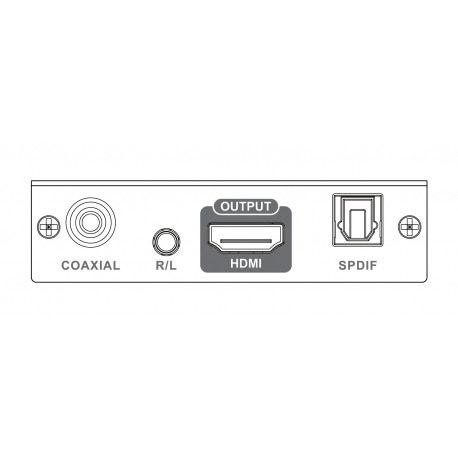

- แยกเสียงจาก HDMI 1 input ออกทางช่องเสียง 3.5mm mini jack stereo, SPDIF และ Coaxial
- มีช่อง HDMI loop output

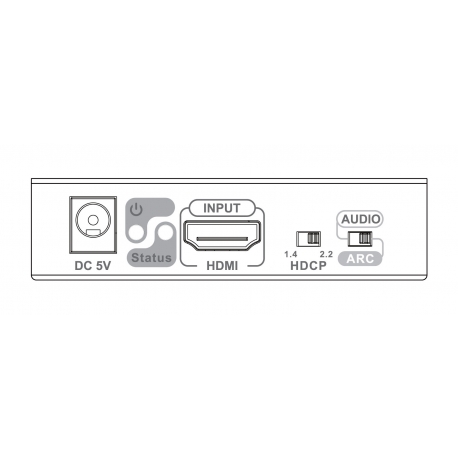

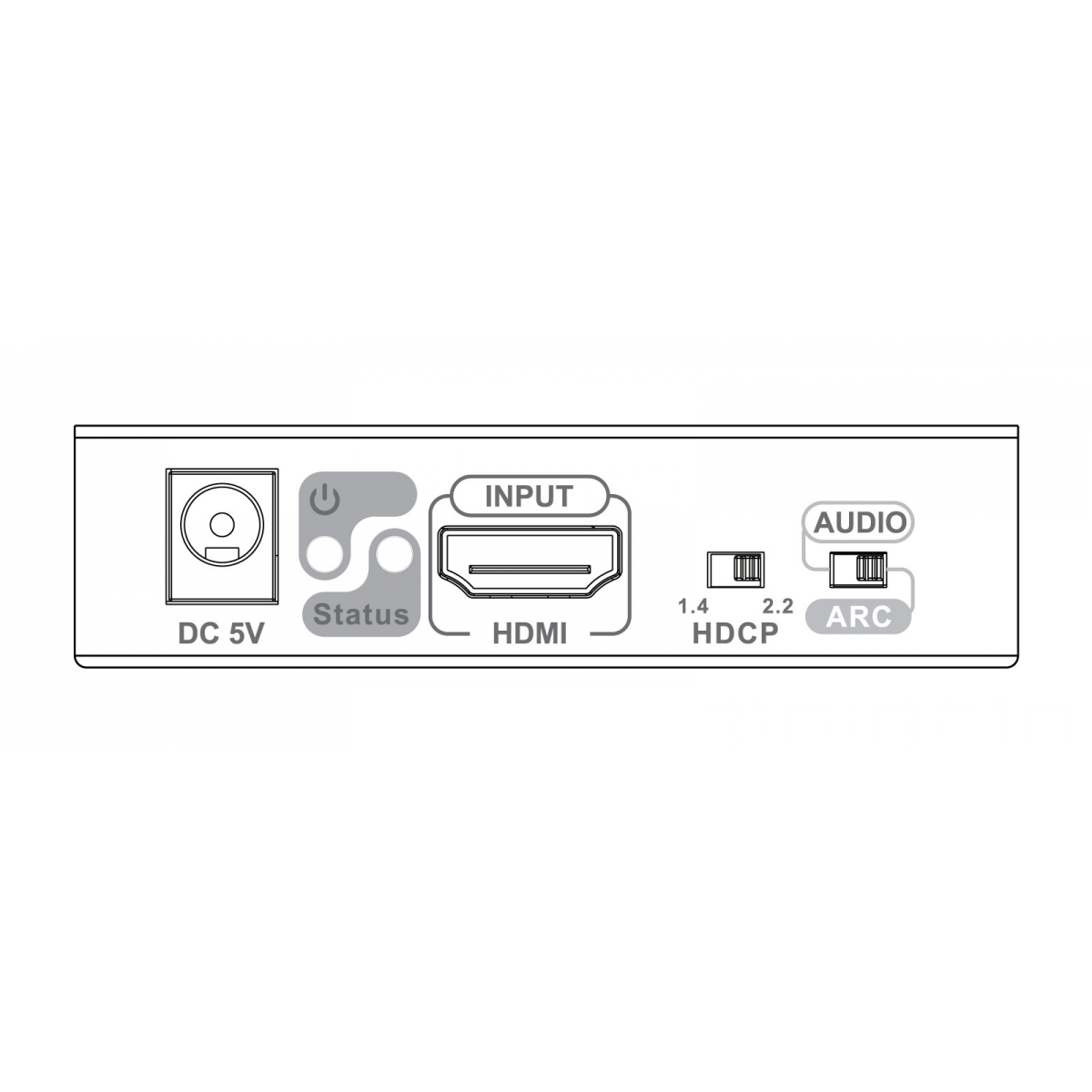

- รองรับ HDMI2.0 , HDCP2.2, HDCP1.4
- รองรับการแปลง HDCP1.4 เป็น HDCP2.2 หรือแปลงจาก HDCP2.2 เป็น HDCP1.4
- รองรับ 3D video format
- รองรับ ARC function
- รองรับระบบภาพ HDR
- รองรับความละเอียด 4K@60Hz
- ส่งสัญญาณแบบ Lossless
- plug and play ติดตั้งใช้งานได้ทันที
หมายเหตุ
- ช่อง SPDIF และ Coaxial ไม่สามารถใช้งานได้พร้อมกัน
- R/L stereo mini jack จะไม่สามารถใช้ได้ เมื่อเปิดใช้ ARC function
- R/L stereo mini jack output จะรองรับสัญญาณเสียง Input format ที่เป็น stereo 2.1 เท่านั้น

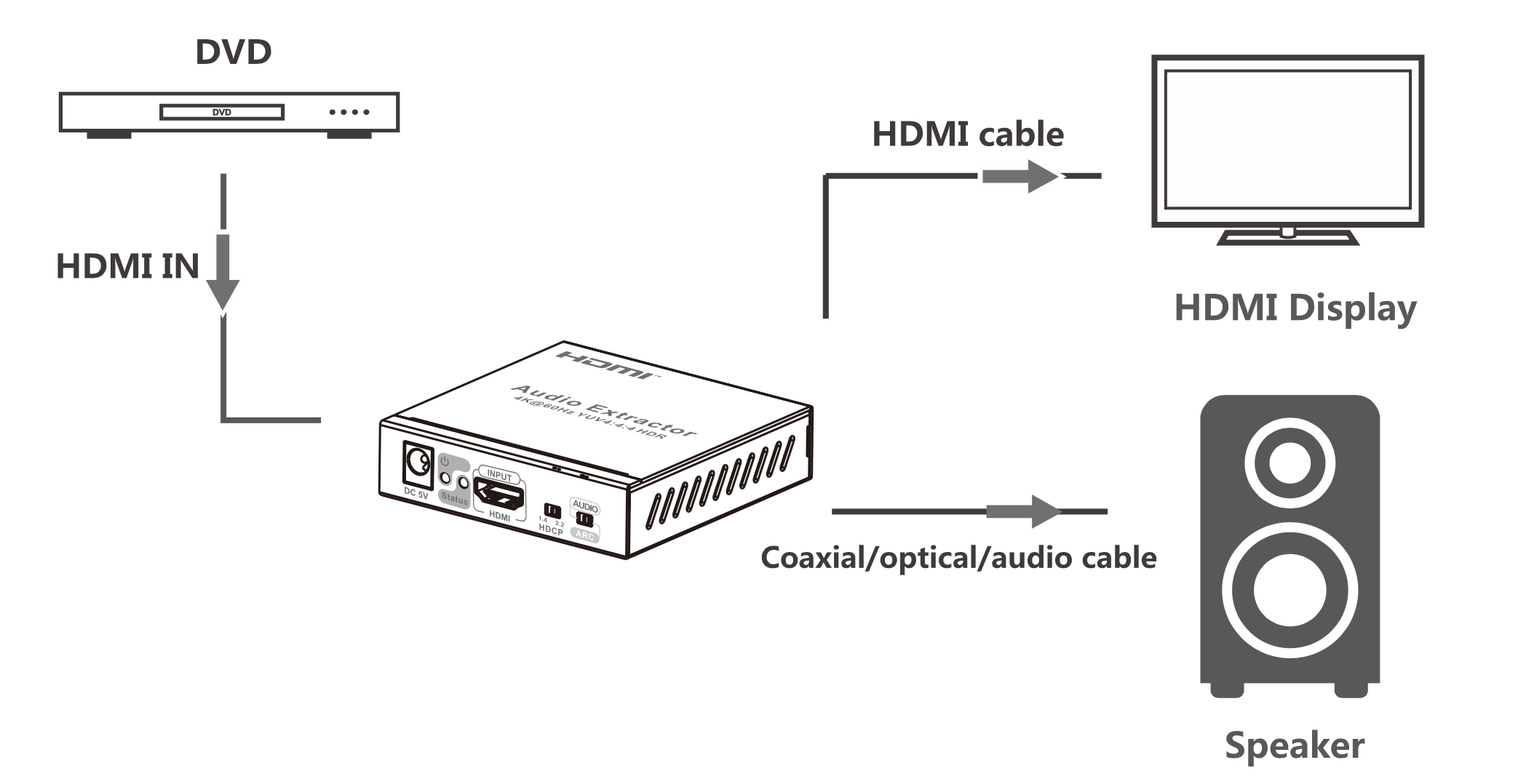

ผังการต่อแบบที่ 1

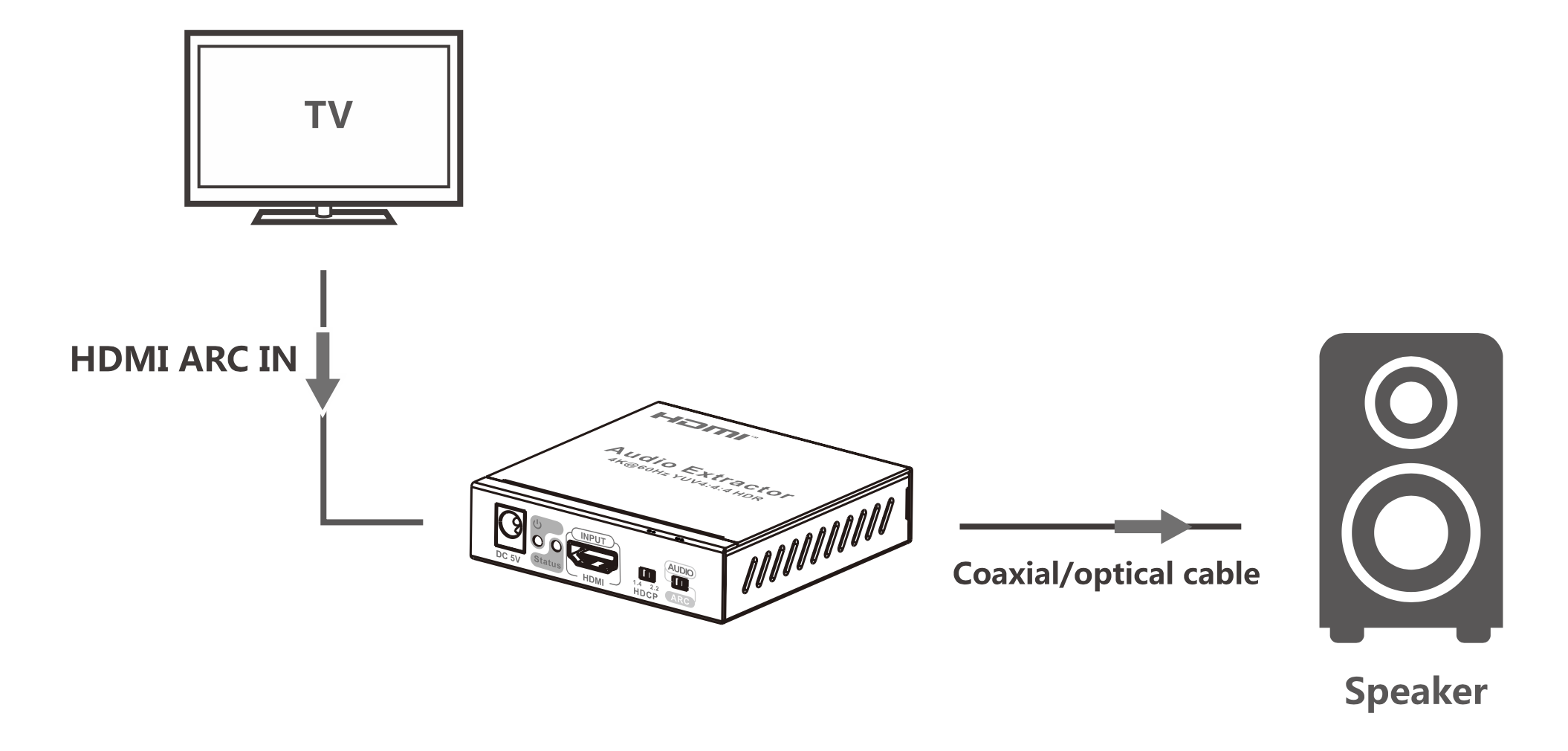

ผังการต่อแบบที่ 2
ข้อมูลจำเพาะ
|
Items |
Specification |
|
|
Power Supply |
Voltage/Current |
DC5V/1A |
|
Power consumption |
2W |
|
|
HDMI Performance And interface |
HDMT compliance |
HDMI 2.0 |
|
HDCP compliance |
HDCP2.2, HDCP1.4 |
|
|
HDMI resolution |
480i/480p/576i/576p/720p/1080i/ I080p@ 60Hz 4Kx2 K@24/25/30/60Hz |
|
|
Support audio formats |
Dolby, DTS, LPCM | |
|
Maximum transfer rate |
I8Gbps |
|
|
Input and output TMDS signal |
0.7 - 1.2Vp -p(TMDS) |
|
|
input and output DDC signal |
5Vp-p(TTL) |
|
|
Support Input cable length |
<=5m(AWG24) |
|
|
Support Output cable length |
<=5m(AWG24) |
|
|
Protection Level |
Electrostatic protection of the shole machine |
1a contact discharge level 3, 1b air discharge level 3, implementation of the standard: IEC61000-4-2 |
|
Operating Environment |
Working temperature |
0-50ºC |
|
Storage temperature |
-10-70ºC |
|
|
Humidity (no condensation) |
0-90% |
|
|
Body Properties |
Dimension |
80(L)x80(W)x19.5(H)mm |
|
Material |
Iron alloy material |
|
|
Treatment process |
Sandblasting |
|
|
Color |
Btack |
|
|
Weight |
175g |
|
อุปกรณ์ในกล่อง
- Converter Unit x 1
- User Manual x 1
- DC5V/1A Power Adapter x 1
