VGA, HDMI, SDI to HDMI/SDI with Up/Down/Cross Converter
DAC-70
10-bit Processing Up/Down/Cross Converter แปลงสัญญาณวิดีโอได้ทั้งจาก VGA to SDI, VGA to HDMI, HDMI to SDI, SDI to HDMI , HDMI to HDMI และ SDI to SDI พร้อมเสียง ปรับความละเอียด Output ได้ตั้งแต่ SD ถึง 1080P โดย SDI รองรับ 3G/HD/SD-SDI
Spec SheetDAC-70 : UP/DOWN/CROSS CONVERTER

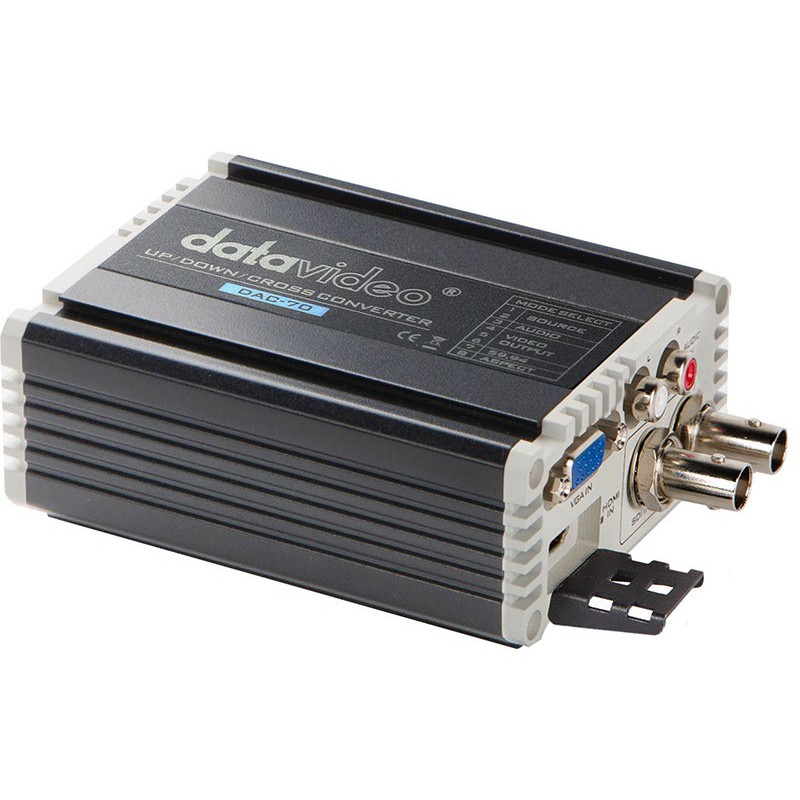

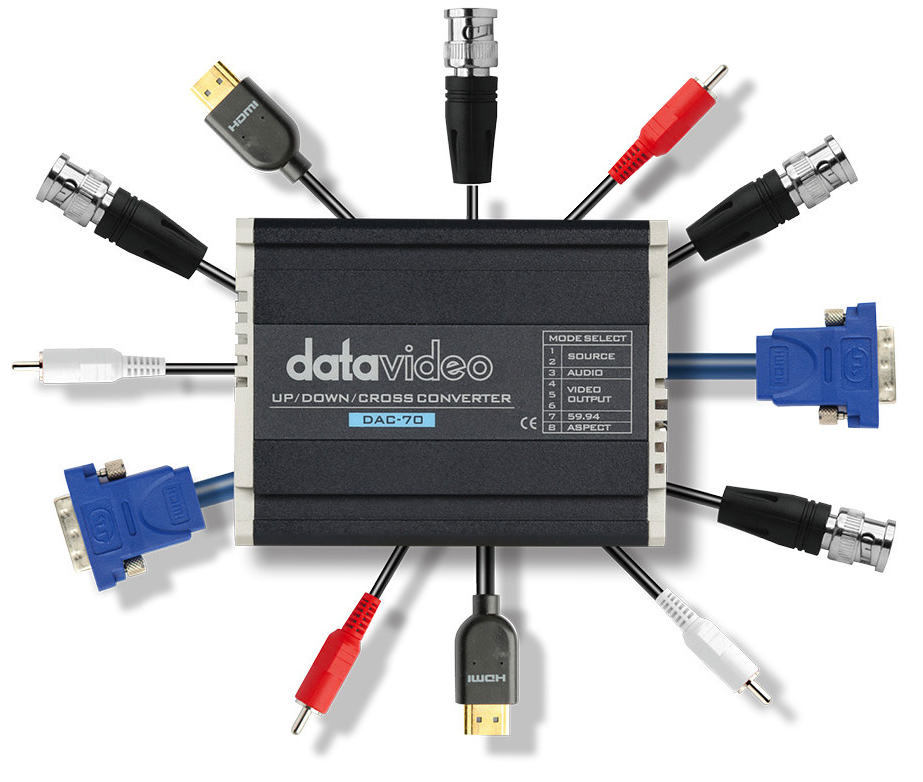

Datavideo DAC-70 เป็นอุปกรณ์แปลงสัญญาณวิดีโอ (Video Converter) และทำหน้าที่เป็น Video Scaler / UP / Down / Cross Converter ในตัว ถูกออกแบบให้ แปลงสัญญาณ Input ได้ทั้งจาก VGA to SDI, VGA to HDMI, HDMI to SDI, SDI to HDMI , HDMI to HDMI และ SDI to SDI ปรับเพิ่ม-ลดความละเอียดภาพได้ตั้งแต่ SD (525i) ถึง Full HD (1080P) พร้อมเสียง Audio Input (L/R) โดยสัญญาณ SDI รองรับทั้ง 3G/HD/SD-SDI มีช่องสัญญาณ SDI Loop thru output ในตัว สามารถนำไปประยุกต์ใช้ในการขยายสัญญาณ VGA/HDMI ไปยังอุปกรณ์ SDI ให้ไกลมากกว่า 100 เมตร ด้วยสาย SDI อาทิเช่น วัด, โบสถ์, โรงละคร, ห้องประชุมขนาดใหญ่
เลือกใช้เสียงจากแหล่งสัญญาณภายนอก หรือ ใช้เสียงที่มากับ HDMI/SDI
สามารถเลือกใช้แหล่งสัญญาณเสียง input แบบ RCA L/R Strereo เข้ามาแทนสัญญาณเสียงที่มากับ HDMI/SDI ได้ โดยเสียงอนาล็อกจะถูกแปลงเป็นสัญญาณ Digital รวมเข้ากับช่องสัญญาณ HDMI/SDI ให้ทันที หรือ จะเลือกใช้สัญญาณเสียงเดิมที่มากับ HDMI/SDI ก็ได้เช่นกัน

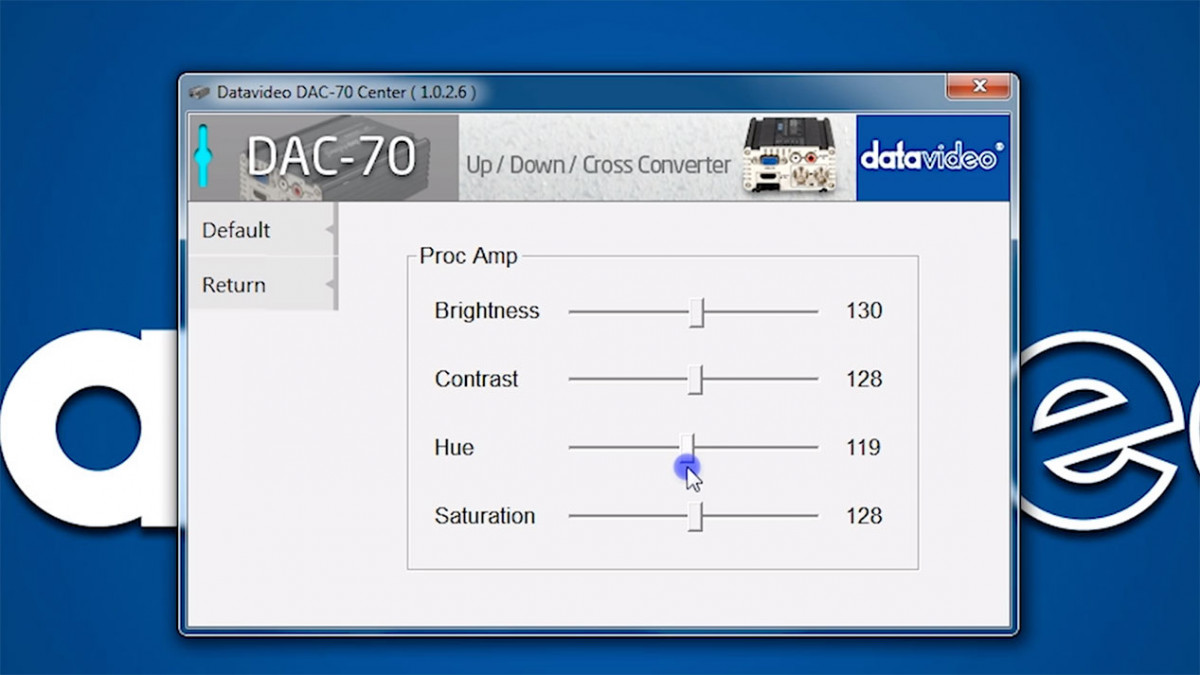

ปรับตั้งค่า BRIGHTNESS, CONTRAST, HUE และ SATURATION ได้
ใช้ DAC Center Utility เพื่อปรับค่า แสง คอนทราส สี และ ความอิ่มตัวสี ของสัญญาณเอาต์พุตวิดีโอได้ง่าย ๆ เพียงเชื่อมต่อคอมพิวเตอร์พีซีกับ DAC-70 ผ่าน USB

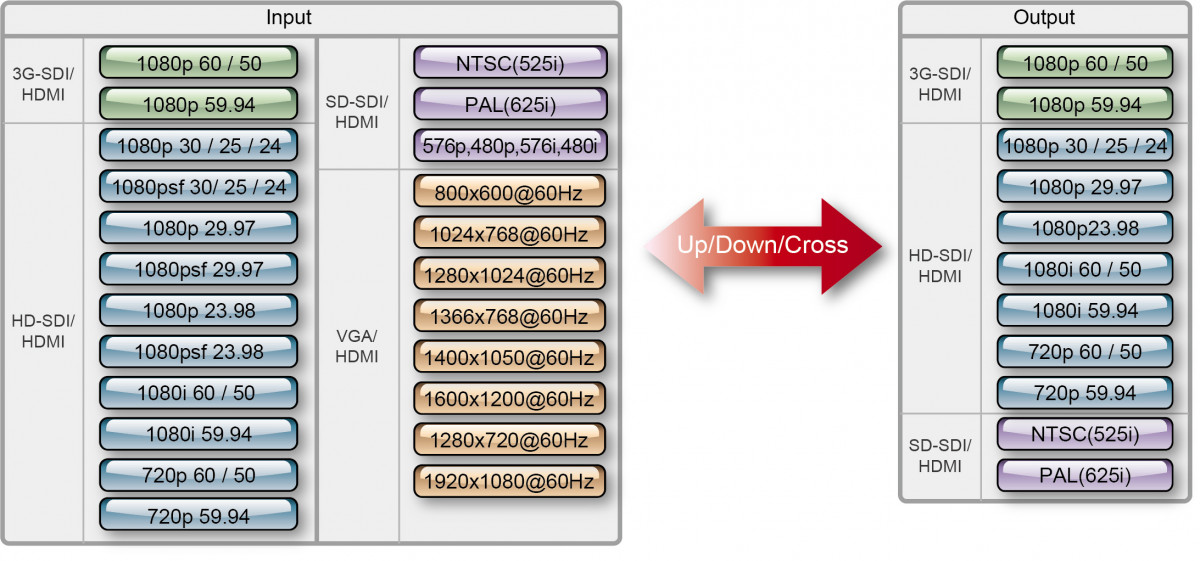

รองรับความละเอียดหลากหลายทั้ง INPUT และ OUTPUT
เลือกความละเอียดของสัญญาณวิดีโอขาออกได้ตั้งแต่ ระบบ SD ไปจนถึง Full HD 60p

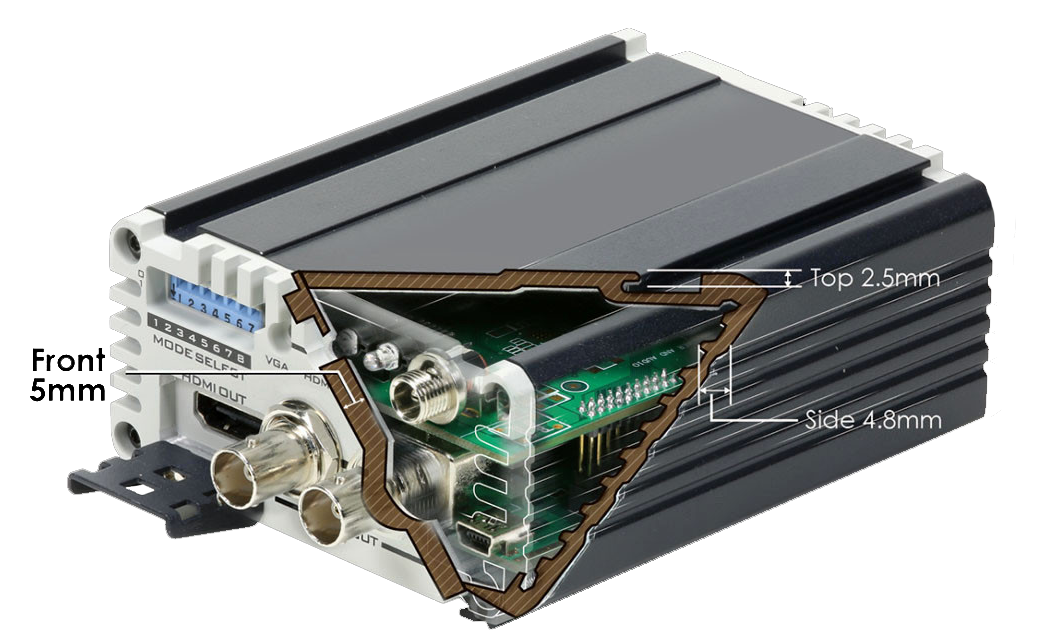

การออกแบบมาให้มีความแข็งแรงทนทานด้วยโลหะผสมอลูมิเนียม
ทนทานเป็นพิเศษ DAC series มีตัวเครื่องที่ทำจากโลหะที่ทนทาน สำหรับการใช้งานในสภาพแวดล้อมที่ต้องการความแข็งแรงของอุปกรณ์ กระจายความร้อนได้ดี เสถียรภาพสูง สามารถใช้งานได้ตลอด 24 ชม. เหมาะอย่างยิ่งสำหรับการใช้งานเป็นเวลานานในสภาพแวดล้อมที่มีการระบายอากาศปกติ
คุณสมบัติพื้นฐานอื่น ๆ
- แปลง VGA เป็น HDMI/SDI หรือ แปลง HDMI เป็น SDI/HDMI หรือ แปลง SDI เป็น HDMI/SDI ก็ได้
- ปรับ Aspect Ratio ได้ทั้ง 4:3 และ 16:9
- ตั้งค่าได้จากซอฟต์แวร์ ผ่าน USB หรือ Dip Switch
- มี Stereo audio input: 2-CH, PCM 48KHz, SDI embedded Audio: Up to 8-CH, PCM 48KHz, HDMI embedded Audio: up to 8-CH, PCM 96KHz
- อัพเกรดเฟิร์มแวร์ได้ผ่านช่อง USB port
- สามารถติดตั้งเข้ากับ Rack ได้ด้วยอุปกรณ์เสริม RMK-2 2RU Rack Solution
- ใช้ไฟเลี้ยง DC 12V, 3.6 watts

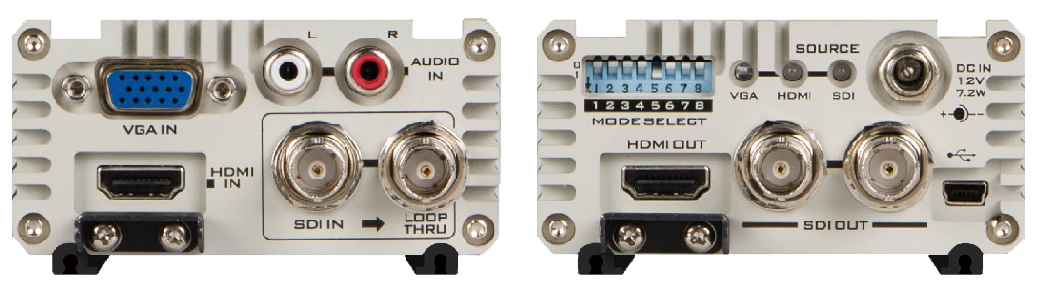

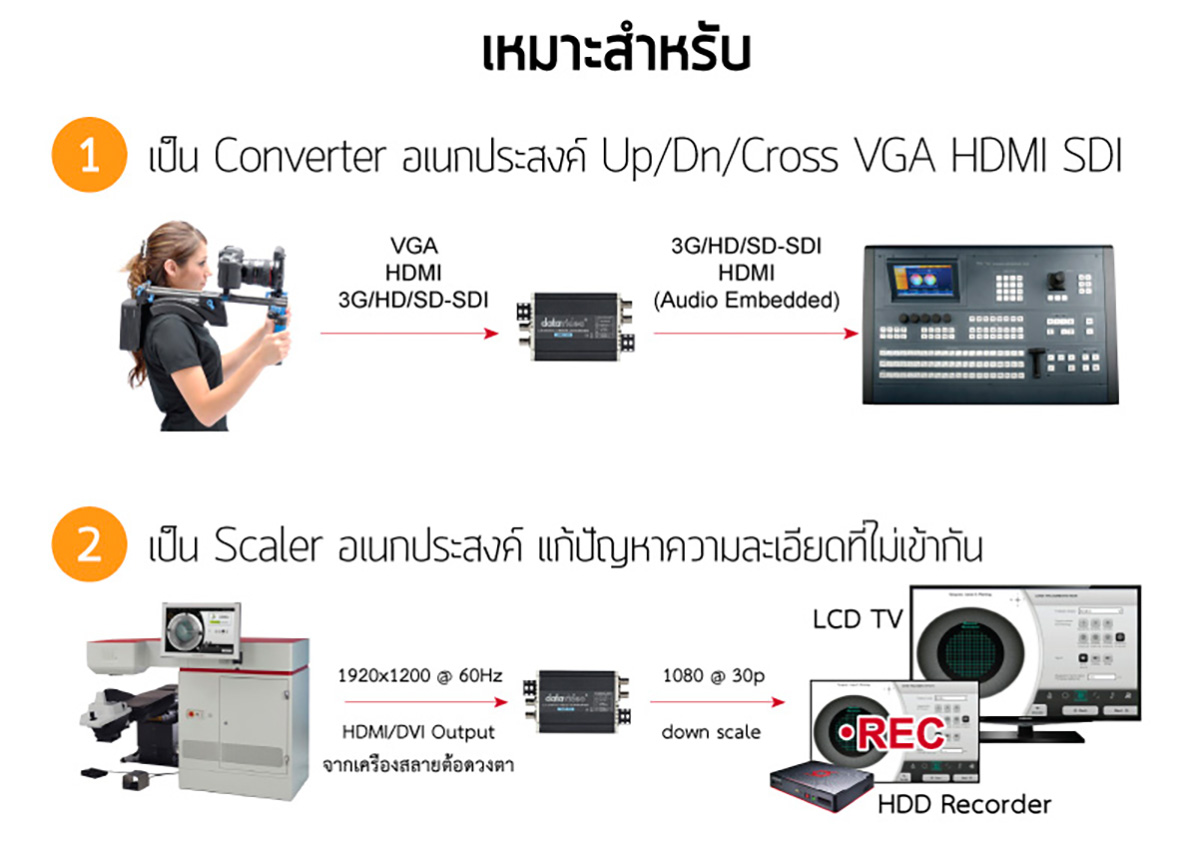

ผังการต่อ และ การประยุกต์ใช้งาน
ข้อมูลจำเพาะ
| Conversion | VGA/HDMI/SDI to HDMI/SDI Multi-format Up/Down/Cross |
| Video Inputs | 1x VGA, 1x HDMI, 1x 3G/HD/SD-SDI (support Level A and Level B) |
| Loop Through | Yes |
| Video Outputs | 2x 3G/HD/SD-SDI with embedded Audio (support Level A and Level B) 1x HDMI |
| Audio Inputs | 2x RCA (Stereo Pair), 2x SDI/HDMI Audio embedded |
| Audio Outputs | SDI embedded audio up to 8CH, 48KHz, PCM audio HDMI embedded audio up to 8CH, 48KHz, PCM audio |
| Audio Format Selection | ---- |
| Audio Gain | ---- |
| Supported Video Input Formats | 1080p(23.98/24/25/29.97/30/50/59.94/60Hz), 1080psf(23.98/24/25/29.97/30Hz), 1080i (50/59.94/60Hz), 720p (50/59.94/60Hz), 625i, 576p, 576i, 525i, 480p, 480i, 1920x1080(60Hz), 1280x720(60Hz), 1600x1200(60Hz), 1400x1050(60Hz), 1366x768(60Hz), 1280x1024(60Hz), 1024x768(60Hz), 800x600 (60Hz) |
| Output Resolutions | 1080p(23.98/24/25/29.97/30/50/59.94/60Hz), 1080i (50/59.94/60Hz), 720p (50/59.94/60Hz), 625i, 525i |
| Equalizer | Yes |
| Reclock | Yes |
| SDI Cable Drive | Yes |
| Updates and Configuration | Mini USB x 1 |
| Dimension (LxWxH) | 112 x 85 x 45 mm |
| Weight | 0.4 kg |
| Operating Temp. Range | 0~40 °C |
| Power | DC 12V, 6W |
| What's in the Box | 1 x DAC-70 1 x AD Switch DC 12V 1 x DIP switch Pin 8 label |
อุปกรณ์ในกล่อง
- 1 x DAC-70
- 1 x AD Switch DC 12V
- 1 x DIP switch Pin 8 label
