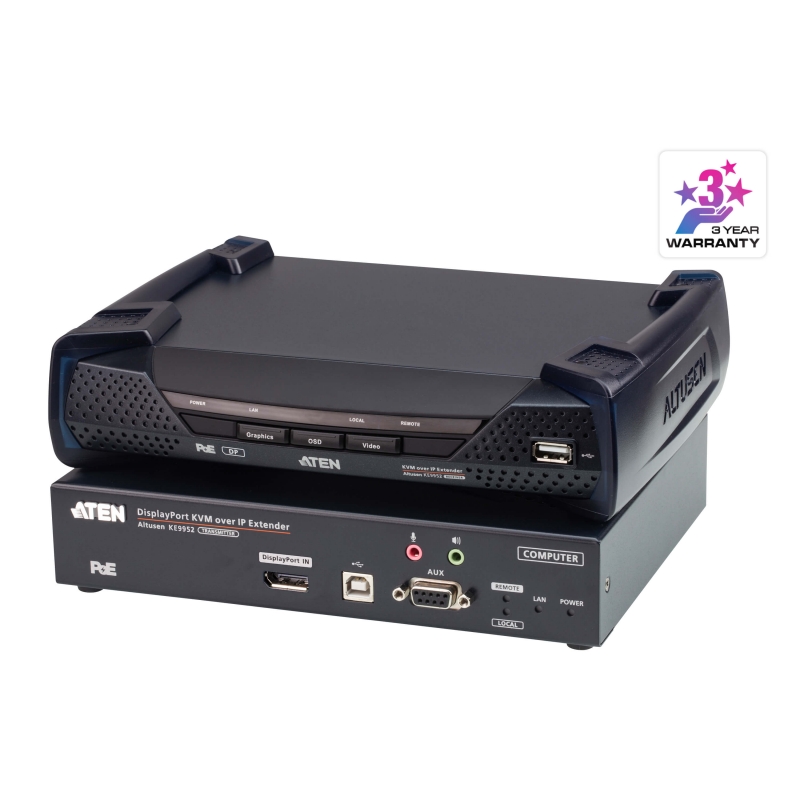

4K DisplayPort Single Display KVM over IP Extender with PoE
KE9952
- ขยายสัญญาณจอ 4K DisplayPort, คีย์บอร์ด, เมาส์, USB, RS232, เสียงผ่านระบบแลน
- Video Wall & Matrix display
- เชื่อมต่อได้ทั้ง Gigabit LAN และ Fiber ลด/ป้องกันการเกิด Down time ในเครือข่าย
- รองรับ Power Over Ethernet (PoE)
- แสดงภาพหลายเซิร์ฟเวอร์พร้อมกันในจอเดียวได้
รองรับการควบคุมผ่าน iPad ด้วย KE Link App เมื่อซื้อ CCKM Licenses
รับประกัน 3 ปีเต็ม
KVM Over IP Matrix System Implementation Guide
ATEN KE9952 : 4K DisplayPort KVM over IP Matrix System คือ โซลูชั่นที่ช่วยควบคุมเซิร์ฟเวอร์จากระยะไกล ด้วยการเชื่อมต่อผ่าน IP Network สามารถสลับภาพได้อิสระ แบบ Matrix, รวมถึงการสร้าง Video Wall และเมื่อใช้รวมกับ ATEN's KE Matrix Management Software (CCKM) ยิ่งเพิ่มความสะดวกและรวดเร็วในการบริหารจัดการได้ง่ายจากศูนย์กลาง เหมาะสำหรับ โรงพยาบาลที่ต้องคอยมอนิเตอร์และควบคุมเครื่องมือแพทย์, หอบังคับการบินเพื่อควบคุมจราจรทางอากาศ, Control Room, Security Control เป็นต้น
- รองรับความละเอียดถึง 4K (3840 x 2160 @30Hz (4:4:4))
- รองรับ Panel Array (On-Screen Preview) แสดงภาพหลายเซิร์ฟเวอร์พร้อมกันในจอเดียวได้
- สลับควบคุมเซิร์ฟเวอร์ได้ง่าย เพียงแค่เลื่อนเมาส์ข้ามหน้าจอ (เฉพาะ PC/Server)
- รองรับการสร้าง Video Wall สูงสุดถึง 8x8 ในแต่ละ layout
- ปลอดภัยด้วยการเข้ารหัส AES-128 bit ในการส่งข้อมูล
KE9952 รองรับการต่อจอ DisplayPort ทั้งที่ตัวส่งฝั่งต้นทาง และ ตัวรับฝั่งปลายทาง และให้ความละเอียดสูงถึง 4K 3840 x 2160 @30Hz (4:4:4) รวมถึงคุณภาพการบีบอัดวิดีโอที่ไร้ที่ติและไม่สูญเสีย และมีค่า latency น้อยที่สุด
KE9952 รองรับการเชื่อมต่อผ่านพอร์ต RJ-45 หรือ SFP slot โดยตัวส่งและตัวรับสามารถเชื่อมต่อหากันได้โดยตรง หรือเชื่อมต่อผ่านเครือข่ายความเร็วสูงในวง LAN ด้วยสาย CAT6 หรือแบบ Fiber ก็ได้ เพื่อให้มั่นใจว่าจะสามารถเข้าถึง Server จากระยะไกลตลอด 24 ชั่วโมง สำหรับการเชื่อมต่อผ่าน SFP slot นั้น KE9952 รองรับการใช้ 1Gbps SFP fiber module* ทำให้สามารถเชื่อมต่อผ่านเครือข่ายใยแก้วนำแสงเพื่อขยายระยะการส่งข้อมูลสูงสุด 10 กม.
* SFP module (2A-136G / 2A-137G) ยังไม่รวมในแพ็คเกจ
นอกจากนี้ KE9952 ยังมีฟังก์ชัน Power over Ethernet (PoE) ที่สามารถจ่ายไฟผ่าน PoE Network Switch จึงไม่จำเป็นต้องต่อหม้อแปลงอีก ช่วยลดต้นทุนการติดตั้งจุดเชื่อมต่อปลั๊กไฟได้อย่างมีประสิทธิภาพ
KE9952 สามารถวางบนโต๊ะ ยึดกับผนัง หรือติดตั้งไว้ด้านหลังของตู้ Rack ด้วยการออกแบบให้สามารถใช้พื้นที่เพียง 0U จึงประหยัดพื้นที่ KE9952 IP-based Matrix Extender สามารถใช้ได้ทั้งแบบ 1 TX ต่อ 1 RX (point-to-point), 1 TX ต่อ หลาย RX (point-to-multipoint), หลาย TX ต่อ 1 RX (multipoint-to-point) และ หลาย TX ต่อ หลาย RX (multipoint-to-multipoint) และเมื่อใช้งานร่วมกับ KE Matrix Management Software (CCKM) จะช่วยทำให้แอปพลิเคชันมีความยืดหยุ่นมากขึ้นในสภาพแวดล้อมการทำงานที่แตกต่างกัน
เมื่อใช้งานร่วมเข้ากับ KE Matrix Management Software (CCKM) แล้ว KE9952 จะรองรับคุณสมบัติขั้นสูงเพิ่มเติม เช่น การสลับซีพียูด้วยการลากเม้าส์ข้ามขอบหน้าจอ การ “Push” ส่งภาพหน้าจอของตนเองไปยังหน้าจออื่น ๆ ในระบบ, การดึงหน้าจอของผู้อื่น “Pull” มาดูที่หน้าจอของเรา, การตั้งค่าวิดีโอวอลล์และการแสดงผลภาพต่างกันในแต่ละจออิสระ (Matrix & Video Wall Display) และการตั้งเวลา ให้เรียกโปรไฟล์การแสดงผลตามกำหนดการณ์ได้ เพื่อไม่ให้พลาดเหตุการณ์สำคัญ จึงเข้าถึงเครื่องมือและควบคุมการทำงานได้อย่างรวดเร็ว ง่ายดาย เพียงใช้ KE9952 ผ่านระบบเครือข่าย
ฟังก์ชันที่ได้รับเพิ่มเติมจาก CCKM คือการค้นหา KE Series extenders** ทั้งหมดใน subnet เดียวกันอัตโนมัติ เพื่อการติดตั้งหรือการตั้งค่าที่รวดเร็ว การตรวจสอบสิทธิ์และการอนุญาต ผู้ใช้/รหัสผ่าน และความสามารถในการกำหนดการเชื่อมต่อประเภทต่างๆ ที่สามารถสลับและแชร์ได้ รวมถึงคุณสมบัติการรักษาความปลอดภัยยังได้รับการป้องกันเพิ่มเติม โดยสนับสนุนการเข้ารหัส AES สำหรับการส่งข้อมูลที่ปลอดภัย และรรองรับการตรวจสอบผู้ใช้ระยะไกลผ่าน RADIUS, LDAP, AD ช่วยเพิ่มระดับการรักษาความปลอดภัยในการเชื่อมต่อ นอกจากนี้ยังรองรับ OSD, RS-232 และ Auto MDIX ทำให้ KE9952 เป็นวิธีที่ประหยัดและสะดวกที่สุดในการขยายสัญญาณดิจิตอลเต็มรูปแบบจากทุกที่บนอินทราเน็ต
** KE Series รุ่นอื่น ๆ เพิ่มเติม คลิกที่นี่
ไม่ว่าคุณจะกำลัง เฝ้าระวัง, ใช้งาน, ควบคุม หรือ ขยายสัญญาณการเข้าถึงคอมฯ จากระยะไกล KVM Over IP Matrix System สามารถปรับให้เข้ากับสภาพแวดล้อมการทำงานและการตั้งค่าเวิร์กสเตชันที่หลากหลายได้ไม่รู้จบ เพื่อให้บริการโซลูชั่นภายในศูนย์การจัดการจราจร, ศูนย์เฝ้าระวังภายในร้านค้าปลีก, ศูนย์เฝ้าเหตุการณ์ภายในส่วนกลางหมู่บ้าน, ศูนย์ควบคุมคำสั่ง, ศูนย์ควบคุมกระบวนการสาธารณูปโภค, ระบบตรวจสอบการกระจายกระจายเสียง, ศูนย์ปฏิบัติการเครือข่าย (NOC) และอุตสาหกรรมอื่น ๆ อีกมากมายที่จำเป็นต้องมีการขยายสัญญาณ และแสดงภาพแบบ Matrix
คุณสมบัติ
Advanced Features*
- Boundless Switching – เพียงเลื่อนเคอร์เซอร์เมาส์ข้ามขอบหน้าจอ ก็สามารถสลับการควบคุมคอมฯ ไปมาระหว่างเครื่องได้ทันที
- “Push” and “Pull” – ส่งหน้าจอไปให้เพื่อนรวมงานดู หรือส่งภาพขึ้น Video Wall เพื่อให้ผู้บริหาร,ผู้บังคับบัญชาดู รวมไปถึง การดึงหน้าจอของเพื่อนร่วมงานมาดูก็ได้ พร้อมการควบคุมตามสิทธิ์
- Video Walls – รองรับการสร้างวิดีโอวอลล์ได้ถึง 8 x 8 (สูงสุด 64 จอ) ในแต่ละ layout
- Advanced Scheduling – ช่วยเพิ่มประสิทธิภาพและประหยัดค่าใช้จ่ายในการเฝ้าระวัง โดยตั้งค่าการเชื่อมต่อและแสดงผล ตามวันเวลาที่กำหนด
- Virtual Transmitter – สตรีมวิดีโอ, เสียง, USB และ serial จากตัวส่ง (TX) ที่แตกต่างกันได้อย่างอิสระ
- รองรับการตรวจสอบสิทธิทั้งจากภายในและภายนอก – โดย External authentication รองรับทั้ง LDAP, Active Directory, RADIUS และ TACACS+
- การตั้งค่าผู้ใช้งานขั้นสูง – ผู้ดูแลระบบสามารถตั้งค่าโหมด ในการอนุญาตการเข้าถึงตัวส่ง (TX) ได้ถึง 4 โหมด สำหรับการทำงานร่วมกัน หรือเพื่อหลีกเลี่ยงการรบกวนระหว่างผู้ใช้อื่น
- กำหนดสิทธิ์ผู้ใช้ และกลุ่ม สำหรับการเข้าถึงและควบคุมอุปกรณ์ KE ได้
- จัดกลุ่ม ตัวส่ง (TX) ของ KE สูงสุด 4 ชุด เพื่อรองรับแอปพลิเคชันแบบหลายจอแสดงผล
- การควบคุมการเข้าถึงของตัวรับ ( Rx) – ผู้ใช้ที่อยู่ ณ จุดที่ติดตั้งตัวส่ง (TX ) สามารถอนุญาตหรือไม่อนุญาต การเข้าถึงของผู้ใช้ปลายทางที่อยู่ ณ จุด RX ได้ เพียงแค่กดปุ่มควบคุม **
หมายเหตุ
* advance functions เหล่านี้ จะใช้งานได้เมื่อใช้งานร่วมกับ KE Matrix Management software (CCKM) และ ต้องซื้อ USB Key License เมื่อใช้ TX และ RX รวมกันเกิน 8 units ในระบบ
** KVM over IP Access Control Box (2XRT-0015G) เป็นอุปกรณ์เสริม ไม่รวมใน package
ฮาร์ดแวร์
- รองรับความละเอียดวิดีโอ DisplayPort สูงสุด 3840 x 2160 @30Hz (4:4:4) 36-bit color depth
- รองรับเอาต์พุตวิดีโอดิจิตอล
- เข้ากันได้กับ DP 1.2 และ HDCP 1.3
- รองรับการต่อลำโพงสเตอริโอและไมโครโฟนสเตอริโอ
- รองรับ Virtual Media หรือ vUSB
- Auto-MDIX – รองรับทั้งสาย LAN แบบ wring ตรง และสายไขว้
- มี 8KV/15KV ESD protection และ 2KV surge protection ในตัว
- การออกแบบที่ไม่มีพัดลมเพื่อการทำงานที่เงียบและประหยัดพลังงานรองรับการเชื่อมต่อผ่านพอร์ต Gigabit Ethernet (RJ-45) หรือพอร์ต SFP สำหรับ failover หรือ dual IP
- รองรับ 1Gbps SFP fiber module expansions* ได้ระยะไกลสูงสุดถึง 10 กม.
- รองรับ Power Redundancy มีแหล่งรับไฟเลี้ยง 2 ทางได้จาก 1 DC Jack + PoE
- รองรับ Power over Ethernet (PoE) function – มาตรฐาน IEEE 802.3at standard
- ติดตั้งในตู้แร็คได้ (อุปกรณ์เสริม)
- 2X-021G Dual Rack Mount Kit
- 2X-031G Single Rack Mount Kit
* SFP module (2A-136G / 2A-137G) ยังไม่รวมในแพ็คเกจ
การบริหารจัดการ
- ซอฟต์แวร์การจัดการ KE Series แบบควบคุมจากศูนย์กลาง – KE Matrix Management Software (CCKM) ช่วยให้ผู้ใช้ดูแลระบบอุปกรณ์ KE ทั้งหมดได้อย่างง่ายดายด้วย Web GUI ที่ใช้งานง่าย
- การทำงานแบบ Dual console – ควบคุมระบบของคุณจากทั้งคีย์บอร์ด จอภาพ และเมาส์ ได้ทั้งจากตัวส่งต้นทาง และตัวรับสัญญาณปลายทาง
- Local console สำหรับการใช้งานกรณีฉุกเฉิน
- OSD (On Screen Display) บนตัวรับ (Rx) จะกำหนดค่าทั้งอุปกรณ์ Tx / Rx
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมที่สุดเพื่อป้องกันปัญหาความเข้ากันได้ของวิดีโอที่เกิดจากจอภาพที่แตกต่างกัน
- On-screen Preview – ผู้ใช้สามารถดูวิดีโอได้ถึง 36 ภาพ ในหนึ่งหน้าจอ
- ระดับการบีบอัดวิดีโอ – ให้คุณเพิ่ม/ลดคุณภาพวิดีโอเพื่อปรับ bandwidth ที่เหมาะสมกับ bandwidth ของเครือข่ายที่คุณมี
- CLI – ผู้ดูแลระบบสามารถควบคุมอุปกรณ์ KE ทั้งหมดผ่าน RS-232 หรือ Telnet ได้ด้วยการใช้ command line
- พอร์ต serial RS-232 – ช่วยให้คุณเชื่อมต่อกับเทอร์มินัล serial สำหรับ Text Menu, CLI หรืออุปกรณ์ serial อื่นๆ เช่น หน้าจอสัมผัสและเครื่องสแกนบาร์โค้ด
- เข้ากันได้กับอุปกรณ์ KE Series ทั้งหมด
ความปลอดภัย
- แยกพอร์ต LAN สำหรับการเชื่อมต่อ KE โดยตรงได้ ช่วยให้สามารถเชื่อมต่อ KE แยกจากเครือข่ายหลักขององค์กรได้อย่างสิ้นเชิง
- การส่งข้อมูลอย่างปลอดภัย – เข้ารหัส AES เพื่อรักษาความปลอดภัยวิดีโอ / คีย์บอร์ด / เมาส์ / การส่งข้อมูล
- รองรับโปรโตคอล Transport Layer Security (TLS) มาตรฐานความปลอดภัยสากล
Virtual Media
- โหมด Virtual Media ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูล เหมาะสำหรับการถ่ายโอนไฟล์, OS patching, การติดตั้งซอฟต์แวร์ และการตรวจวินิจฉัย
- รองรับ USB 2.0 DVD/CD drives, USB mass storage devices, PC hard drives และ ISO images
- รองรับ Smart Card/CAC Reader
ผังการต่อ
ข้อมูลจำเพาะ
| Function | KE9952R | KE9952T |
| Connectors | ||
| USB Port | 2 x USB Type A Female (White) | N/A |

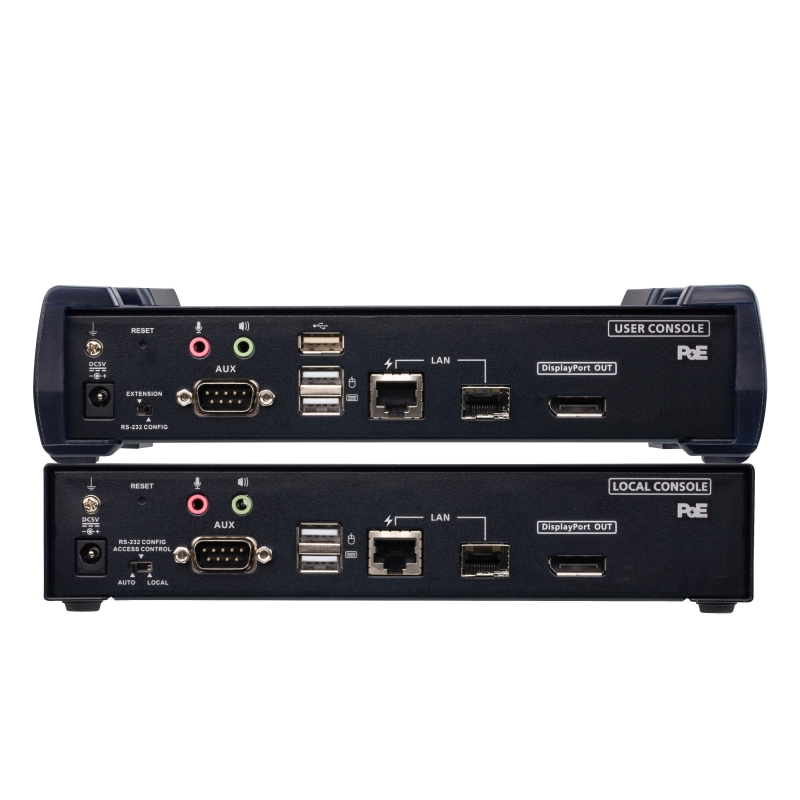

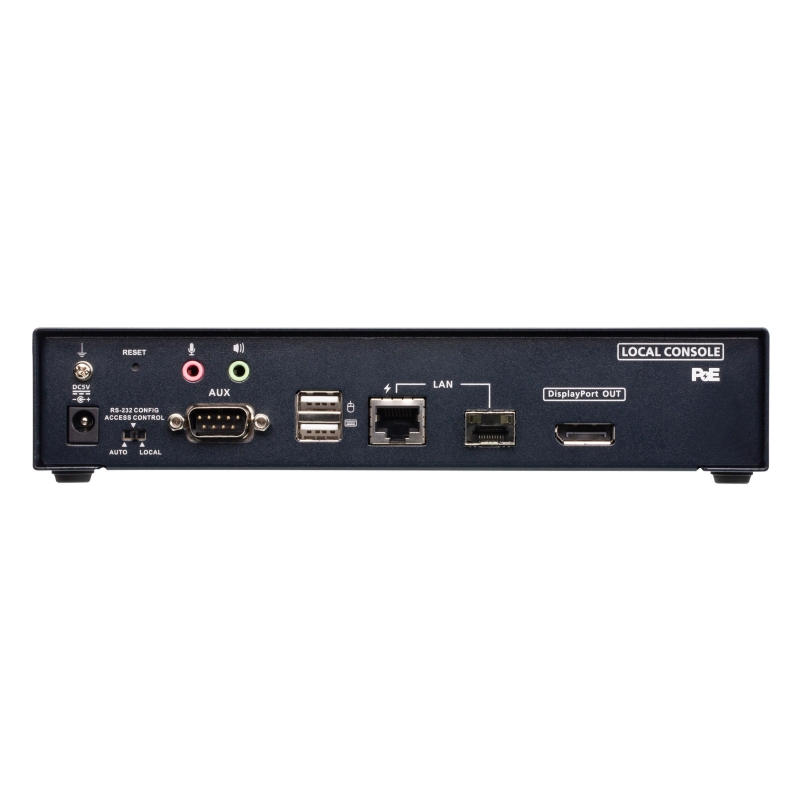

| Console Ports | 2 x USB Type A Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |
2 x USB Type A Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Male (Black) |

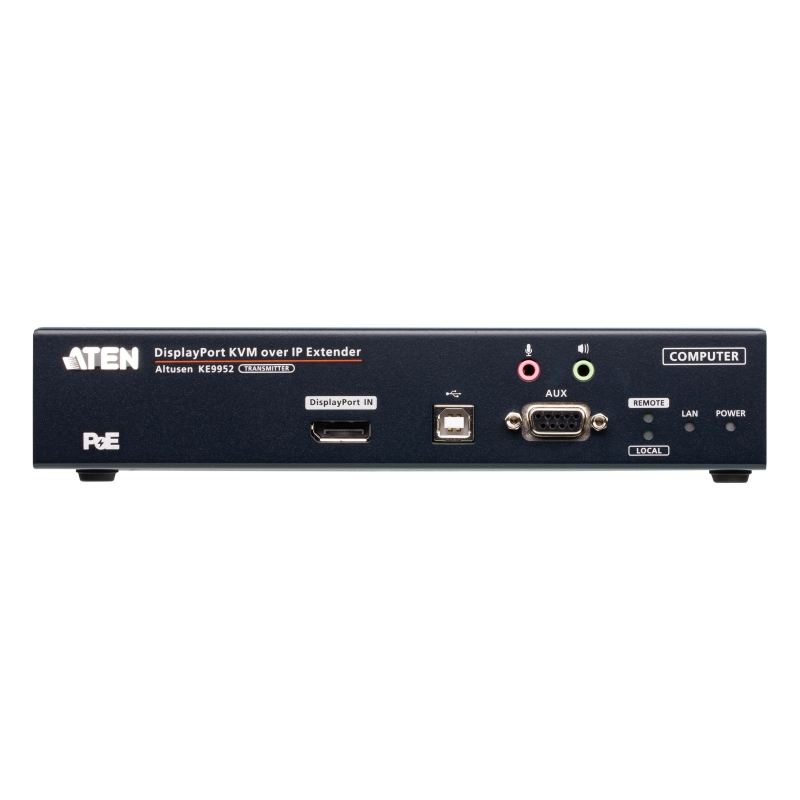

| KVM Ports | N/A | 1 x USB Type B Female (White) 1 x DisplayPort Female (Black) 1 x Mini Stereo Jack (Green) 1 x Mini Stereo Jack (Pink) 1 x DB-9 Female (Black) |
| Power | 1 x DC Jack (Black) | 1 x DC Jack (Black) |
| LAN Ports | 1 x RJ-45 (Black, PoE) 1 x SFP Slot |
1 x RJ-45 (Black, PoE) 1 x SFP Slot |
| Switches | ||

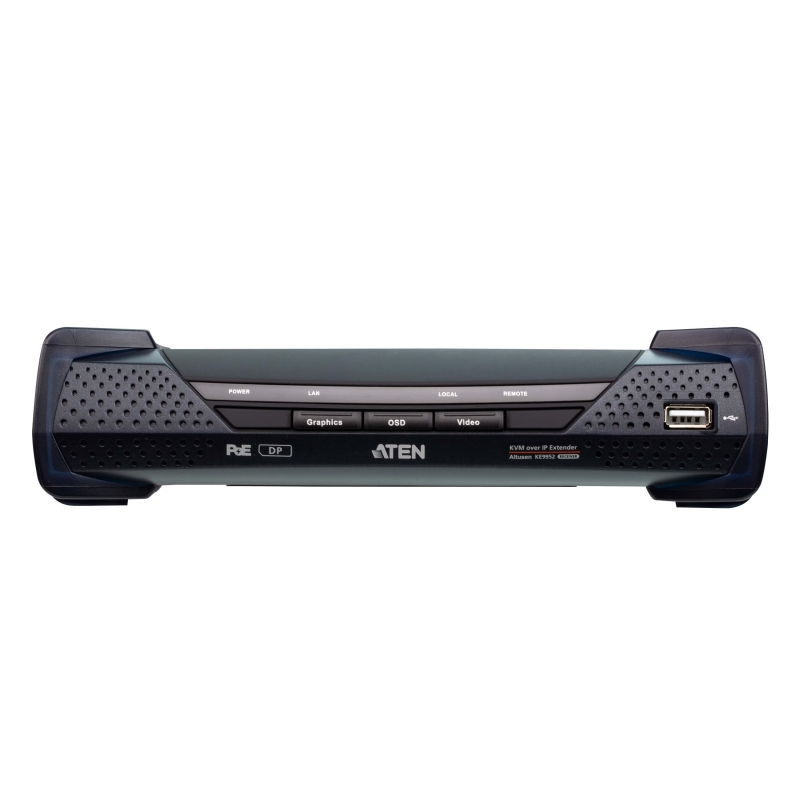

| OSD | 1 x Pushbutton | N/A |
| Video | 1 x Pushbutton | N/A |
| Graphics | 1 x Pushbutton | N/A |
| Reset | 1 x Semi-recessed Pushbutton | 1 x Semi-recessed Pushbutton |
| LEDs | ||
| 10/100/1000 Mbps | 1 (10: Orange / 100: Orange & Green / 1000: Green) | 1 (10: Orange / 100: Orange & Green / 1000: Green) |
| Power | 1 (Blue) | 1 (Blue) |
| Local | 1 (Green) | 1 (Green) |
| Remote | 1 (Green) | 1 (Green) |
| Emulation | ||
| Keyboard / Mouse | USB | USB |
| Power Consumption | POE:10.04W:73BTU | POE:11.88W:60BTU |
| Video Resolution | Up to 3840 x 2160 @ 30Hz | Up to 3840 x 2160 @ 30Hz |
| Environmental | ||
| Operating Temperature | 0–50°C | 0–50°C |
| Storage Temperature | -20–60°C | -20–60°C |
| Humidity | 0–95% RH, Non-condensing | 0–95% RH, Non-condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 1.27 kg ( 2.8 lb ) | 1.15 kg ( 2.53 lb ) |
| Dimensions (L x W x H) | 22.75 x 17.16 x 5.48 cm (8.96 x 6.76 x 2.16 in.) |
21.50 x 16.29 x 4.18 cm (8.46 x 6.41 x 1.65 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
อุปกรณ์ในกล่อง
- 1x KE9952T 4K DisplayPort Single Display KVM over IP Transmitter with PoE
- 1x KE9952R 4K DisplayPort Single Display KVM over IP Receiver with PoE
- 1x DisplayPort Cable (KE9952T only)
- 1x USB 2.0 Type-A to Type-B Cable (KE9952T only)
- 1x Foot Pad Set (4 pcs.) for KE9952T
- 1x Mounting Kit for KE9952T
- 1x User Instructions
