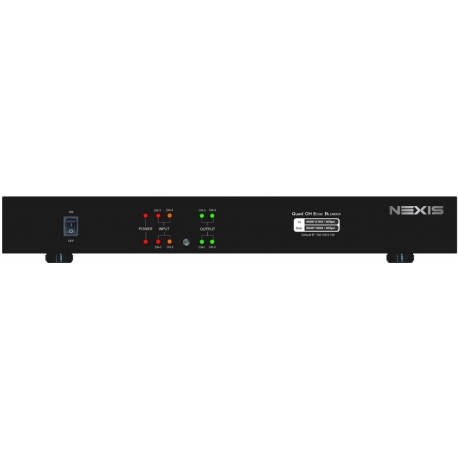

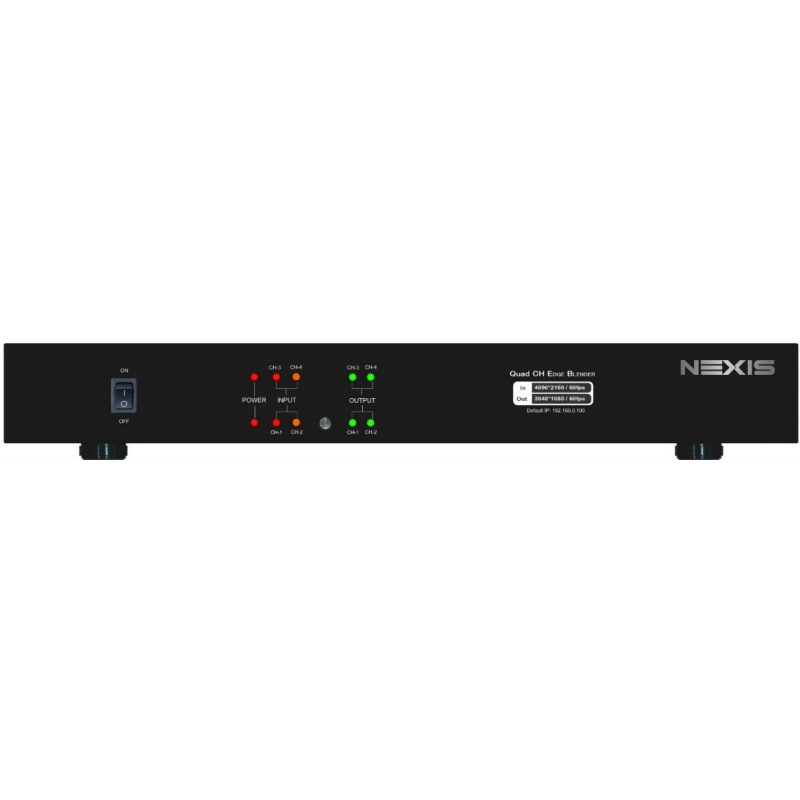

NEXIS 2 IN 4 OUT controller สำหรับทำ Edge Blending Projector
PW824G
Edge Blending Projector Video Processor คืออุปกรณ์ที่ช่วยให้คุณสามารถใช้ Projector ราคาถูกหลาย ๆ ตัว เชื่อมต่อการแสดงผลกันเป็นวิดีโอวอลล์ เช่นการแสดงภาพพาโนราม่าได้อย่างแนบเนียน
User Manualคุณสมบัติ

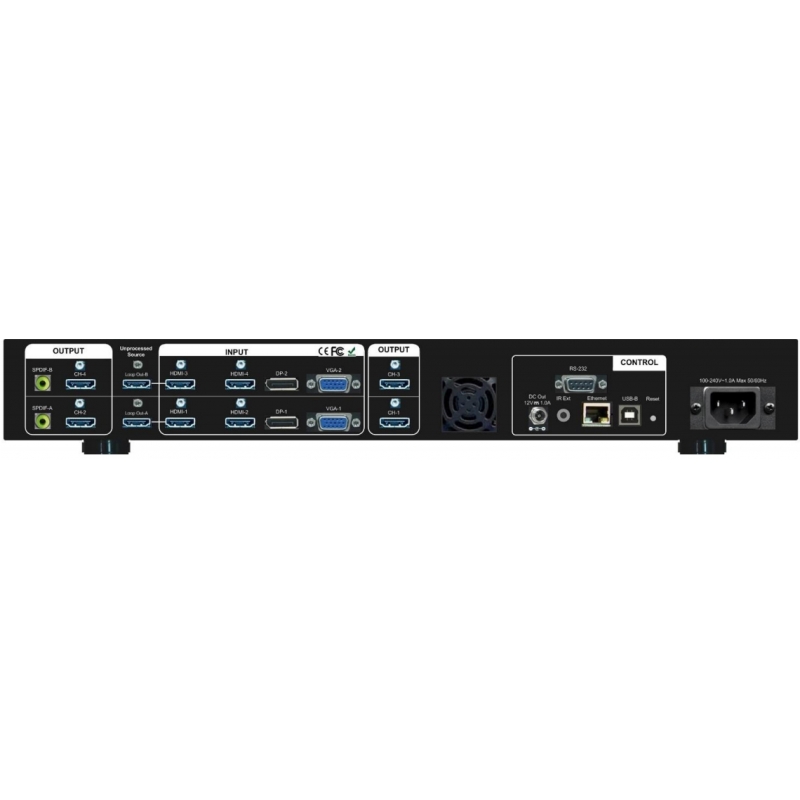

สัญญาณขาเข้าและขาออก
- มีช่องสัญญาณขาเข้า HDMI4 ช่อง, VGA 2 ช่อง, DisplayPort 2 ช่อง
- ช่องสัญญาณขาเข้า HDMI และ DisplayPort รองรับความละเอียดสูงสุด 4096x2160@60Hz, 7680x1200@30Hz และ sampling rate ที่ 4:4:4 โดยไม่บีบอัดข้อมูล
- ช่องสัญญาณขาเข้า VGA รองรับความละเอียด WUXGA (1920x1200)
- รองรับการเชื่อมต่อแหล่งสัญญาณที่หลากหลาย รวมถึง ความละเอียดขาเข้าแบบ non-VESA standard
- มีช่องสัญญาณขาออก HDMI 4 ช่อง ซึ่งสามารถเลือกความละเอียด ได้ทั้ง XGA, WXGA, 1280x720, 1280x1024, 1366x768, 1920x1080(24/30/50/60Hz), 1920x1200(30/60Hz), 2048x1080@60Hz, 1024x768@120Hz, 1280x720@120Hz, 1280x800@120Hz
- มีช่องสัญญาณขาออก Loop out HDMI2.0b 2 ช่อง รองรับความละเอียดสุงสุด 4096x2160@60Hz และ 7680x1200@30Hz
การบิดภาพ, การจัดรูปทรงเรขาคณิต และการผสมขอบภาพ (Edge Blending)
- สามารถเลือกสีของรูปแบบตาราง และขนาดของรูปทรงเรขาคณิตจาก 8-120 พิกเซล ในแนวตั้งและแนวนอน
- มีฟังก์ชั่นเต็มรูปแบบสำหรับการจัดตำแหน่ง 4 มุมอย่างรวดเร็ว, การแก้ไขภาพสี่เหลี่ยมคางหมูแนวตั้งและแนวนอน, การทำภาพบิดเบี้ยว, การพลิกหรือหมุนภาพ 90/180/270 องศา และการพลิกกลับภาพ
- สามารถต่อพ่วงกันเพื่อเพิ่มจำนวนโปรเจคเตอร์ได้ไม่จำกัดจำนวน
- ควบคุมการใช้งานเต็มรูปแบบได้จาก IR remote control
- มีโหมดปรับภาพด้วยตนเองได้สูงสุด 9x5 จุด grid pattern จากรีโมทและ Web GUI
- มีซอฟต์แวร์บนพีซีสำหรับบิดภาพ, จัดการรูปทรางเลขาคณิตได้ถึง 17x17 จุด ผ่าน USB หรือ Ethernet และหลังจากตั้งค่าเสร็จ สามารถบันทึกการตั้งค่าต่าง ๆ เก็บไว้ในตัวอุปกรณ์ได้ทันที
- รองรับการปรับผสมขอบภาพ (Edge Blending) ได้ทั้ง 4 ด้าน
- การเลือก RGB gamma อิสระเพื่อการปรับสีของภาพให้กลมกลืน
ปรับระดับสีดำ
- ปรับระดับของสีดำได้หลายพื้นที่ เพื่อชดเชยการรั่วไหลของแสงของระบบ Projector Optical ในห้องมืด
Background White balance
- มีฟังก์ชั่น White balance และ และการแก้ไขสีแยกสำหรับแต่ละช่องสัญญาณ
High end 10-bit video processor
- ผสานรวมกับโปรเซสเซอร์ระดับไฮเอนด์ 10 บิต พร้อม 3D motion adaptive de-interlace, ตรวจจับโหมดฟิล์ม 3:2/2:2 และฟังก์ชั่นการกู้คืน
- ฟังก์ชั่นการปรับสีที่สมบูรณ์ รวมถึงความสว่าง, contrast, hue, satuaration, โหมดสีที่ตั้งค่าไว้ล่วงหน้า, การปรับสี RGB อิสระ และ การแก้ไขสมดุลสีขาว
วิดีโอวอลล์
- รองรับการตัดรูปภาพ และการกำหนดตำแหน่งสำหรับโปรเจคเตอร์แต่ละเครื่อง
- ปรับ Overlap pixel ได้ถึง 1800 พิกเซล สำหรับ การตัดภาพ, เลื่อนตำแหน่ง, ปรับขอบภาพระหว่างจอ สร้างเนื้อหาที่ทับซ้อนสำหรับการผสมของภาพ และการปรับอัตราส่วนภาพ
- ทำหน้าที่เป็น Video wall controller สำหรับการวางจอในรูปแบบแปลก ๆ ซึ่งรองรับจอได้ถึง 15 x 15 จอ จากแหล่งสัญญาณขาเข้าเดียว
การพลิกภาพและกลับภาพ
- พลิกหมุนภาพได้ 90/270 องศา, สะท้อนภาพแบบกระจก และกลับภาพ ภายใต้ความละเอียดขาเข้า 4k/30Hz
การควบคุมระบบและคุณสมบัติอื่น ๆ
- ติดตั้งเข้าตู้แร็ค โดยใช้พื้นที่ 1.3U
- การตั้งค่าระบบฟังก์ชั่นเต็มรูปแบบผ่านตัวควบคุมระยะไกล IR remote control, USB, WebGUI หรือ Ethenet
- อัพเดตเฟิร์มแวร์ผ่าน USB หรือ Ethernet
- การควบคุมระบบผ่าน RS232 และ Ethernet เข้ากันได้กับระบบควบคุมภายนอกส่วนใหญ่
- ผู้ใช้สามารถเลือกสีพื้นหลังเป็นสีน้ำเงินหรือสีดำเมื่อตรวจไม่พบสัญญาณขาเข้า
- การปรับตั้งค่า EDID สามารถโปรแกรมได้ในช่วงที่ H=1024~3840, V=720~2400
- ตั้งค่า Box ID และ IP address ได้ ช่วยให้สะดวกในการควมคุมหลาย ๆ เครื่องพร้อมกัน
- ผู้ใช้สามารถบันทึกการตั้งค่าได้ถึง 5 การตั้งค่า ซึ่งสามารถเรียกคืนการตั้งค่าได้โดย IR Remote control, RS232, USB หรือ ผ่านระบบเครือข่าย
- เปิด/ปิดเครื่องอัตโนมัติผ่านการควบคุมสัญญาณขาเข้าได้ โดยหากตรวจไม่พบสัญญาณขาเข้า ตัวเครื่องจะปิดสัญญาณขาออกให้โดยอัตโนมัติ ผู้ใช้สามารถเปิด/ปิดระบบที่สมบูรณ์ ผ่านการควบคุมแหล่งสัญญาณขาเข้า
