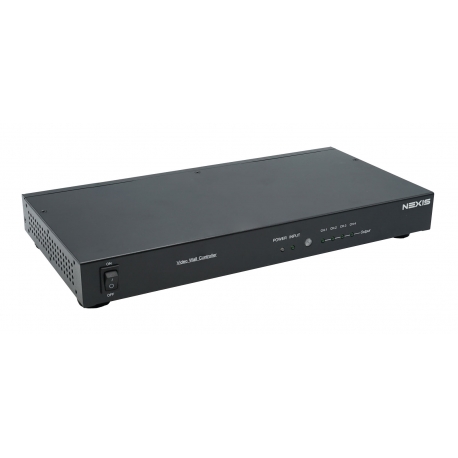

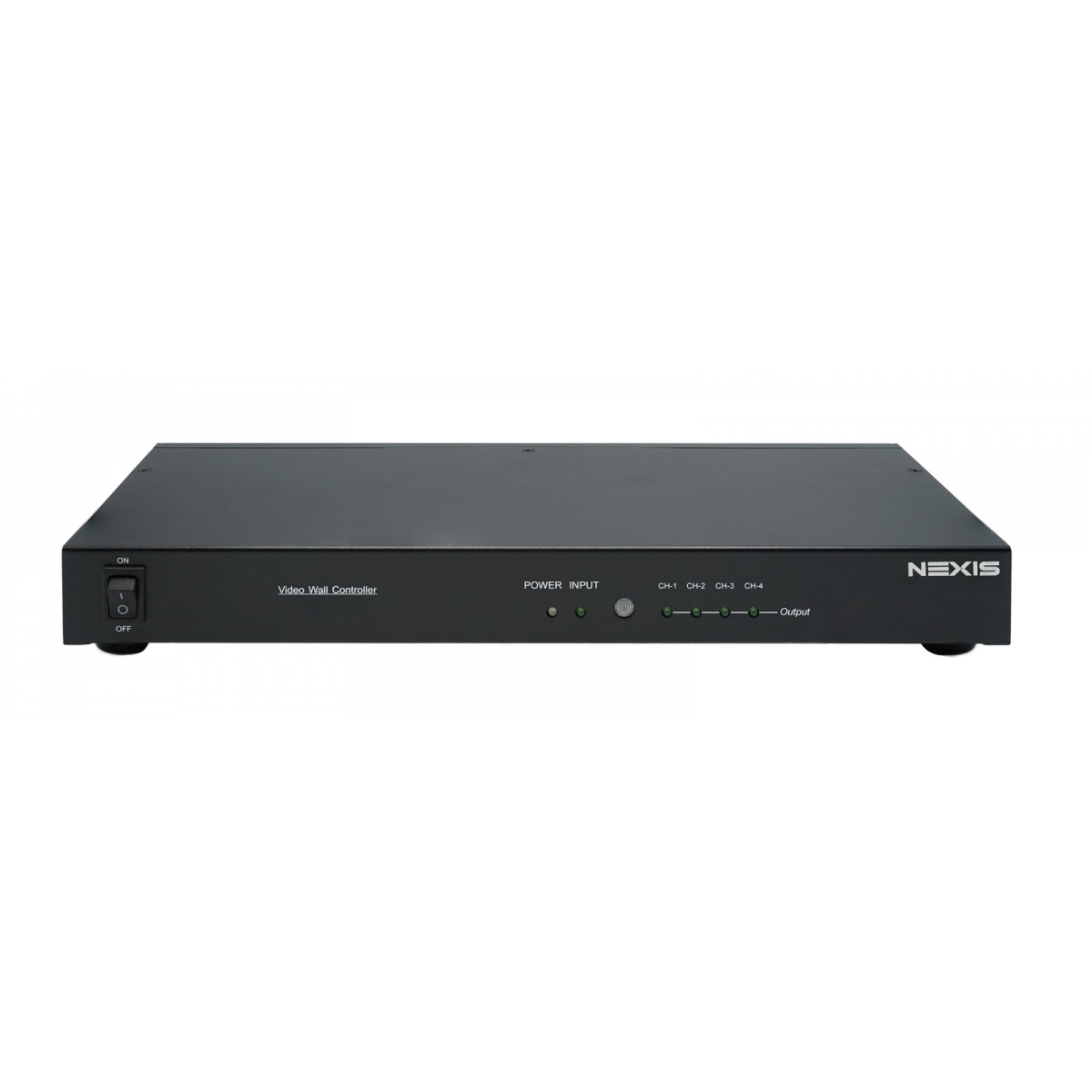

4K60p IN 2x2 Video Wall Processor รองรับการกลับหัวจอและการต่อพ่วงเพิ่มจอ
VW14RL
- Video Wall Controller เข้า 1 ออก 4 จอ
- รองรับการวางจอได้หลากหลายทั้งแบบ 2x2, 1x3, 1x4, 3x1, 4x1 และอีกมากมาย
- รองรับการพลิกกลับหัวจอด้านบน จึงใช้ TV ทำธรรมดาทำ Wall ได้
- รองรับ 4K@60p Input แสดงผลได้ที่ 1080p/WUXGA ได้
- รองรับการปรับตั้งค่า EDID ได้
Manual
PC Tools softwareVW14RL เป็นวิดีโอวอลล์คอนโทรลเลอร์ที่ถูกออกแบบมาให้ใช้เรียบง่าย ประกอบด้วย 1 INPUT HDMI 2.0 และช่อง HDMI 2.0 Loop Output อีก 1 ช่อง รองรับความละเอียดสัญญาณขาเข้าสูงสุดถึง DCI/UHD 60 fps รวมถึงความละเอียดสัญญาณขาออกสูงสุดถึง Full HD ที่ Synchronized กันทั้ง 4 ช่องสัญญาณ โดยแต่ละเอาต์พุตสามารถ หมุน/พลิกภาพ, ปรับขนาด, ตัดภาพ, ปรับสีได้อิสระ เพื่อให้มีอิสระอย่างมากในการสร้างวิดีโอวอลล์ขนาดใดก็ได้ด้วยอาร์เรย์ LCD ที่แตกต่างกัน รองรับวิดีโอวอลล์ 8k/4k จริงผ่านแหล่งอินพุต 4k หลายแหล่ง พร้อมคุณภาพเอาต์พุตแบบพิกเซลต่อพิกเซล
VW14RL เป็นฮาร์ดแวร์แบบ Standalone ที่ใช้งานง่าย การทำงานทั้งหมดสามารถทำได้ผ่านรีโมทคอนโทรล IR, USB, RS232 หรือ Ethernet ไม่จำเป็นต้องใช้พีซีเพิ่มเติม หรือเครื่องมือซอฟต์แวร์ใด ๆ
การเชื่อมต่อ Video Wall แบบ 2x2

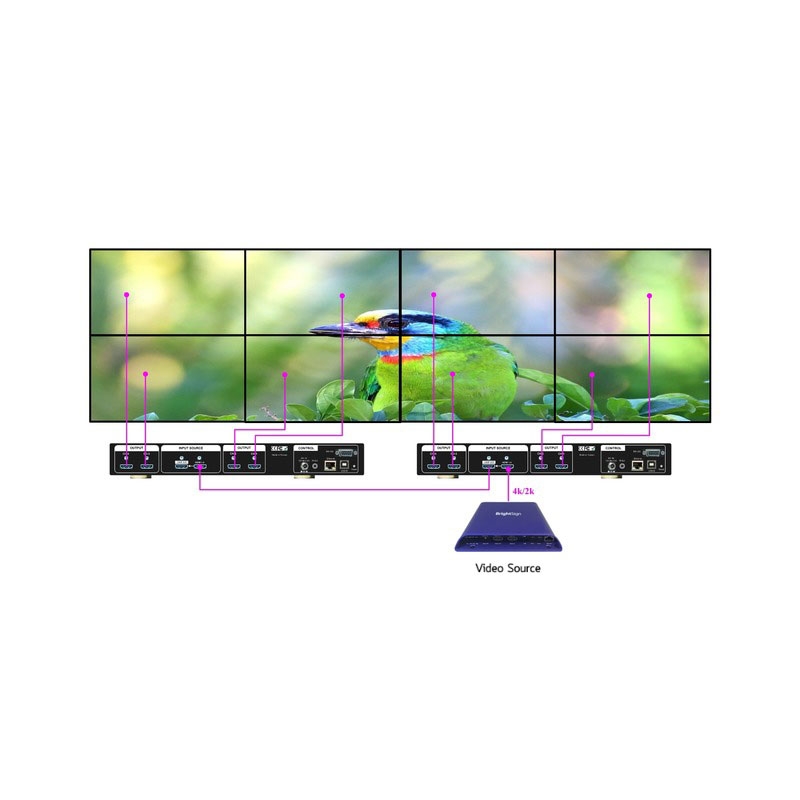

รองรับการต่อพ่วงกันแบบ CasCade

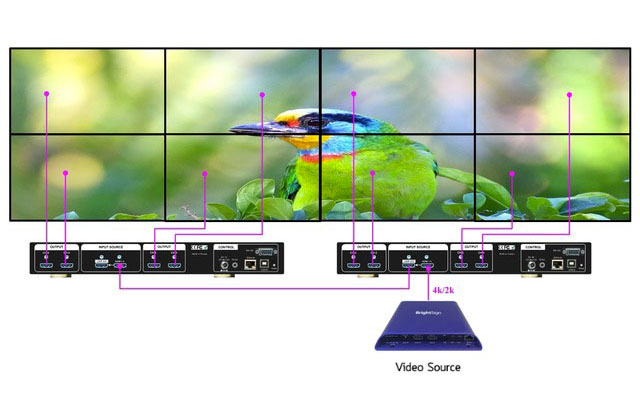

ตัวอย่างการต่อ VW14RL พ่วงกัน เพื่อเพิ่มจอในระบบ Video Wall

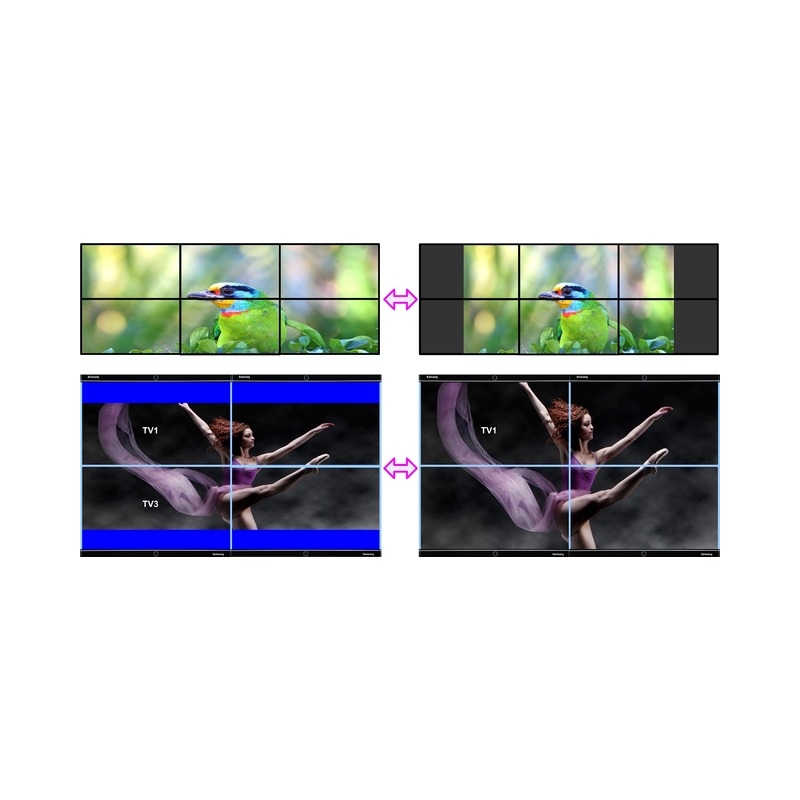

ปรับอัตราส่วนภาพได้อย่างยืดหยุ่น
ผู้ใช้สามารถย่อภาพที่มีขอบสีดำหรือขยายภาพไปในทิศทางที่กำหนดเพื่อชดเชยความแตกต่างของอัตราส่วนภาพระหว่างวิดีโอวอลล์และเนื้อหาได้ โดยช่วงการปรับสูงสุดคือ +/- 900 พิกเซลในแต่ละด้านของภาพ

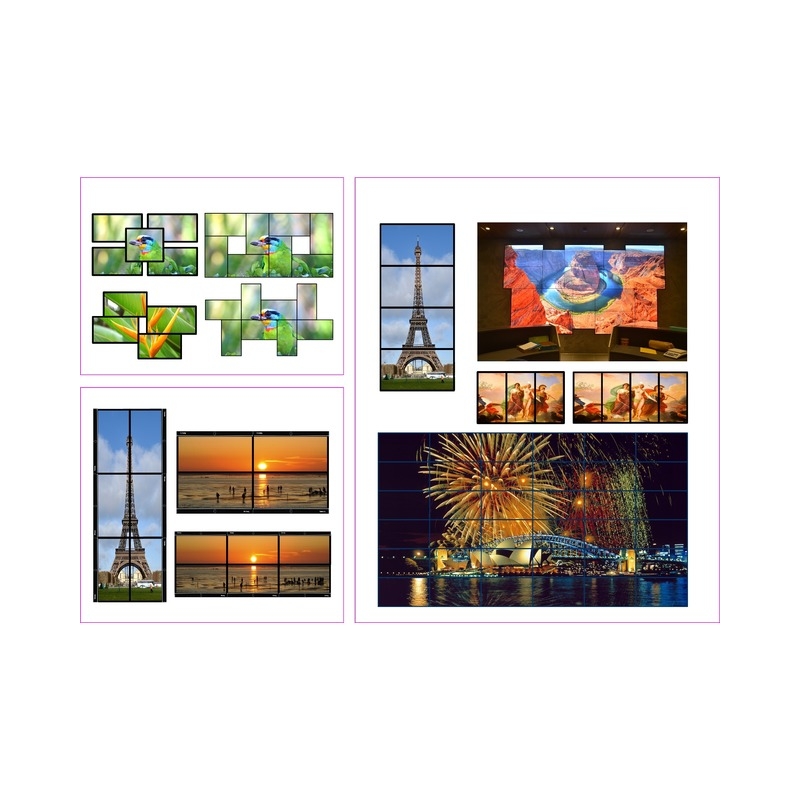

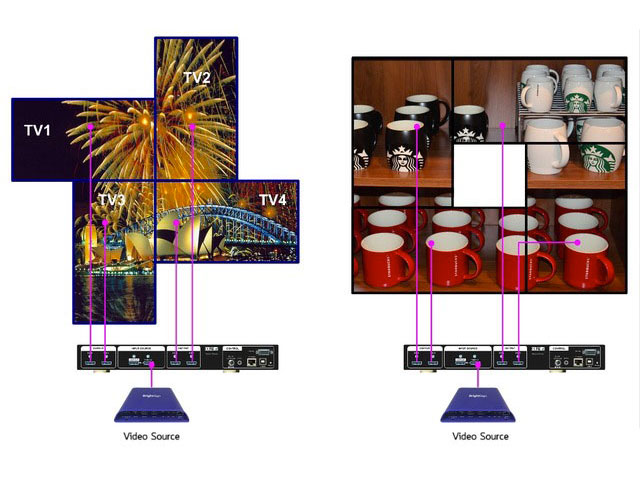

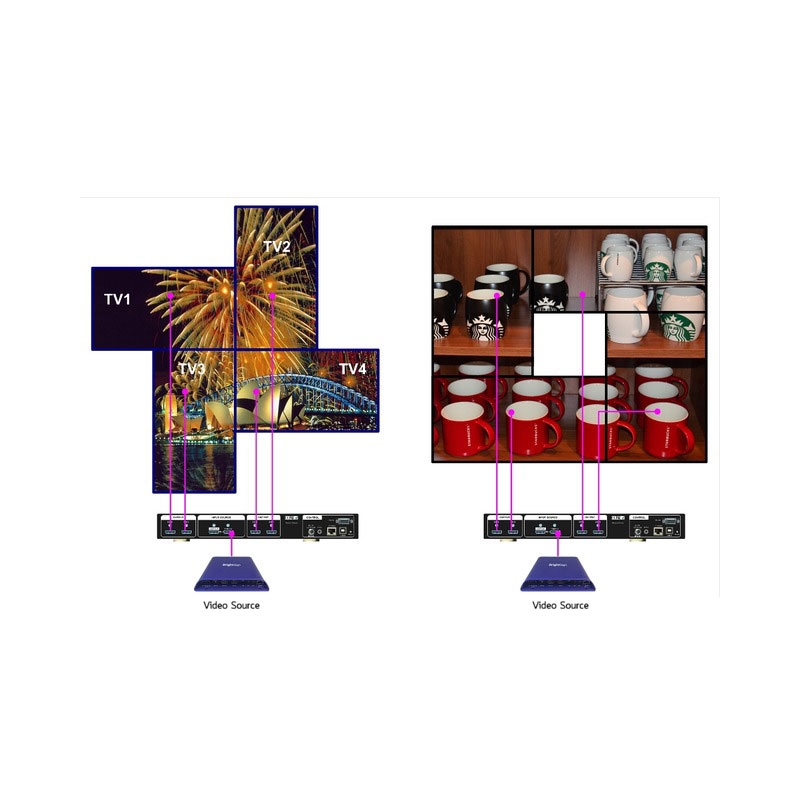

การวางจอภาพในรูปทรงที่แตกต่างกัน
แต่ละช่องสัญญาณออกสามารถหมุนแยกกันได้ ผู้ใช้สามารถใช้ฟังก์ชัน Video wall เพื่อแยกภาพและปรับค่า Overlap เพื่อจัดตำแหน่งภาพทั้งหมดให้ชิดกัน คุณจึงสามารถสร้างรูปแบบการวางและติดตั้งวิดีโอวอลล์ได้อย่างไม่จำกัดรูปแบบ
คุณสมบัติ

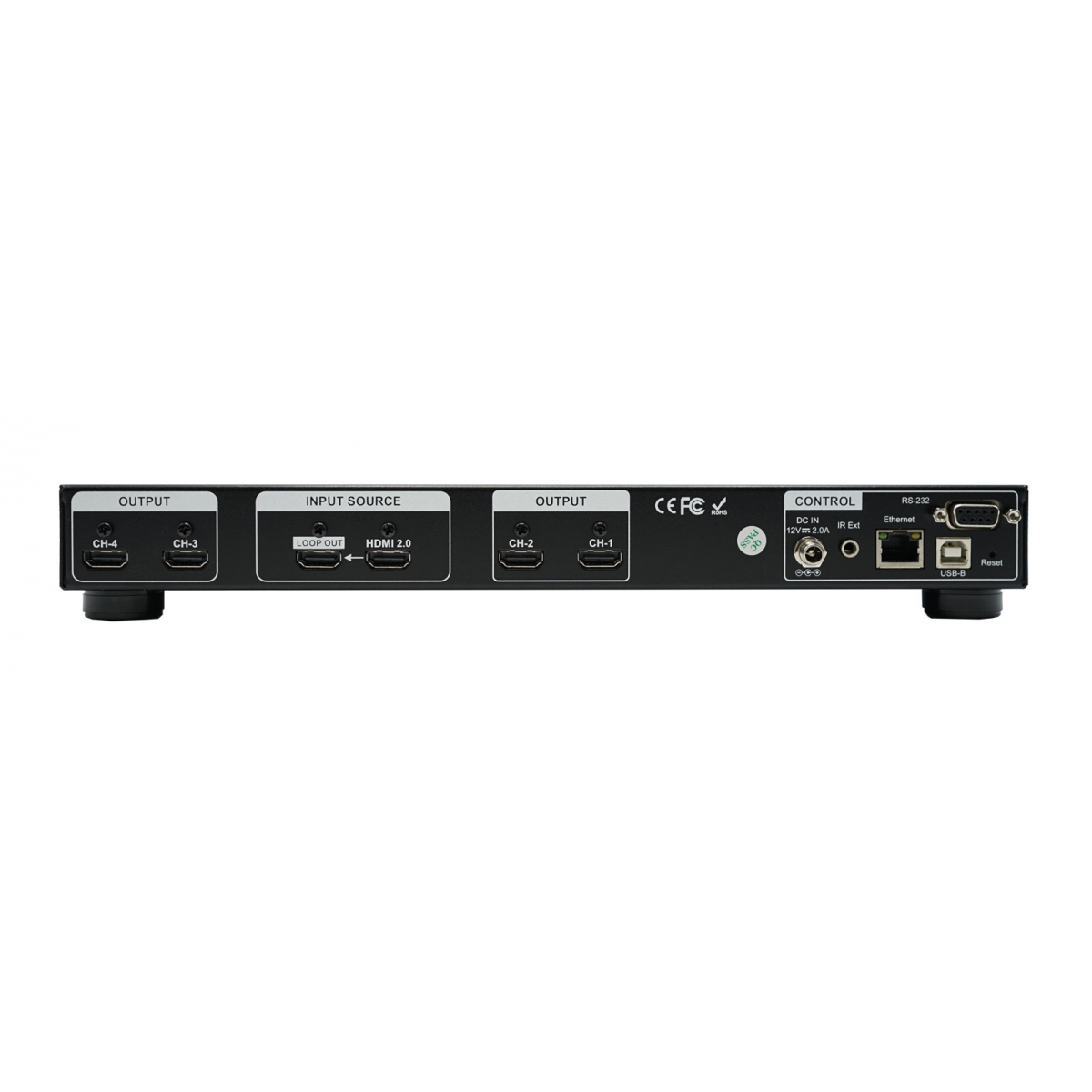

- มีช่องสัญญาณวิดีโอขาเข้า 1 ช่องแบบ HDMI 2.0b
- มีช่องสัญญาณวิดีโอขาออก 4 ช่องแบบ HDMI 1.4 ที่รองรับความละเอียดงสุงสุด 1080P & WUXGA และ 2048x1200 @ 60Hz
- มีช่องสัญญาณวิดีโอขาออก HDMI 2.0 loop out 1 ช่อง สำหรับต่อพ่วงกันหลานตัวแบบ Cascase หรือ daisy chain
- รองรับ HDCP V2.2/V1.4
- รองรับความละเอียดของสัญญาณภาพขาเข้าสูงสุดที่ 4096x2160@60Hz, 7680x1200 @30Hz
- รองรับ non-VESA STD input timings.
- รองรับการแสดงภาพแบบ pixel ต่อ pixel 8k/4k display.
- เลือกแสดงผลที่ความละเอียดสูงสุดได้ที่ 1920x1200 60Hz.
- 4:4:4 Chroma sampling, 30 Color bits, 12-bit RGB gamma CLUT
- รองรับ sRGB & xvYCC color processing & 8/10/12-bit deep color.
- 3:2/2:2 cadence, low angle smooth algorithm, high quality scaling engine.
- การปรับอัตราส่วนภาพที่ยืดหยุ่นในแต่ละขอบได้ถึง +/- 900 พิกเซล
- 50Hz in/out ช่วยหลีกเลี่ยงปัญหาของ video artifact
- ใช้ 10-bit processor และการแปลงเฟรมเรท
- รองรับ 3D motion adaptive de-interlace.
- มีระบบ Frame lock ที่ช่วยซิงค์สัญญาณภาพขาออก
- รองรับ High Dynamic Range (HDR) : SMPTE ST-2084, SMPTE ST-2086.
- การหมุน* 90/180/270 และ พลิกภาพ ตัดภาพ ปรับขนาด และปรับสี ในแต่ละช่องสัญญาณขาออกได้
- ทุกช่องสัญญาณ HDMI ขาออก มีสัญญาณเสียงออกมาด้วย
- เลือก EDID หรือ ตั้งค่า EDID เองได้
- มี ESD Protection: ±8kV (Air-gap discharge), ±4kV (Contact discharge).
- ใช้ไฟ DC 12V/1.1A, max. 13w, (100-240 VAC PSU)
- ทำงานได้ที่อุณหภูมิห้อง 45〫C, 10-90% RH

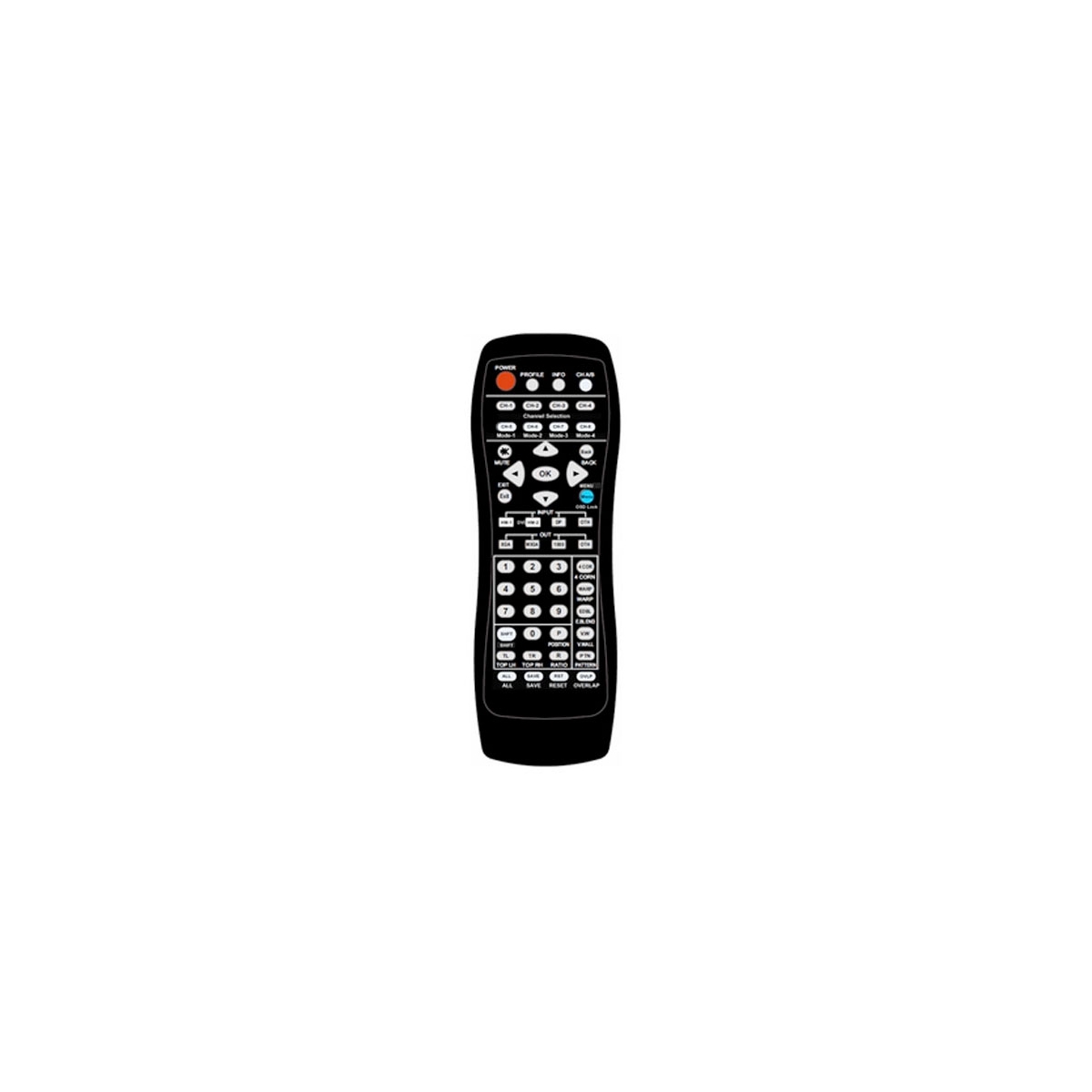

- ควบคุมการทำงานได้จาก IR Remote, RS232, USB, Ethernet
- ตัวเครื่องมีขนาด: 330mm x 190mm x 36mm, หนัก: 1.5 กก.
- ได้รับการรับรองมาตรฐาน CE/FCC/RoHS/Green Certified
หมายเหตุ
* ข้อจำกัดในการหมุนภาพและพลิกภาพ 90/270 องศาใช้ได้เฉพาะในความละเอียดอินพุตที่ต่ำกว่า 4k/2k @30Hz (รวมอยู่ด้วย). ขณะที่หมุนหรือพลิกภาพ จะไม่มีฟังก์ชันยกเลิกการอินเทอร์เลซแบบปรับการเคลื่อนไหวแบบ 3 มิติ เราขอแนะนำให้ใช้สัญญาณแหล่งโปรเกรสซีฟเพื่อให้ได้คุณภาพวิดีโอที่ดีที่สุด
