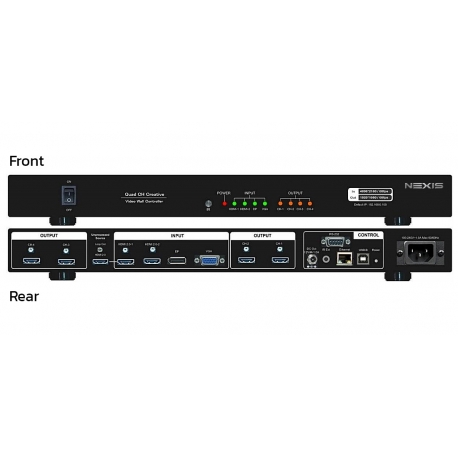

2X2 VIDEO WALL BOX (วิดีโอวอลล์) 90/180/270 องศา ROTATE SUPPORT WITH PIP
VW34RA
Video Wall Box (วิดีโอวอลล์) 2x2 ที่กลับหัว 2 จอบนได้ จึงใช้จอทีวีที่มีขอบล่างหนาทำ Video Wall ได้หมุนจอเอียงได้ถึง 270 องศา เลือก input ได้ทั้ง HDMI, Display Port หรือ VGA ออก 4x HDMI Output พร้อม PIP function รองรับ EDID
Manual
GAlign PC Tool Softwareถูกออกแบบให้มี 22 pre-defined Display modes สำหรับ video wall display แบบต่าง ๆ ผู้ใช้สามารถเลือกใช้โหมดต่าง ๆ ได้จาก IR remote control และเพิ่มจำนวน Wall Box ในระบบได้สูงสุด 15x15 จอ
คุณสมบัติ
- ถูกออกแบบมาโดยใช้ 10 bits high end video processor with 4:4:4 full bandwidth uncompressed color sampling และ 3D motion adaptive de-interlace, smooth edge algorithm and 3:2/2:2 film mode processing และ Scaling up and down คุณภาพสูง
- รองรับการ์ดจอของ PC ทุกรุ่น และ video (รวมถึง interlaced video), แม้จะไม่มี VESA standard input timing ก็รองรับเช่นกัน เชื่อมต่อได้โดยตรงจากวิดีโอขาเข้า เช่น media player, BlueRay หรือ game console.
- รองรับสัญญาณขาเข้าความละเอียดสูงสุด
- 2x HDMI และ 1 DisplayPort รองรับถึง 8k/1k@30Hz หรือ 4k/2k@60Hz
- 1x VGA รองรับถึง WUXGA (1920x1200) - มีช่องสัญญาณขาเข้า 3 Input : 2x HDMI, 1x DisplayPort, 1x VGA
- มีช่องสัญญาณขาออก 4 HDMI outputs ที่รองรับความละเอียด Full HD (1080p) และ 1 HDMI2.0 Loop Output สำหรับต่อพ่วงแบบ Cascade
- มี 22 Preset Profile แปลกใหม่หลากหลายรูปแบบการแสดงผล Video Wall ที่ตั้งค่าไว้อยู่แล้ว ให้เรียกใช้งานได้ทันที จาก IR remote control
- ผู้ใช้สามารถสร้างโหมดการแสดงผลใด ๆ สำหรับวิดีโอวอลล์ได้ทั้ง แนวตั้ง แนวนนอนปกติ และวิดีโอวอลล์ที่เอียง โดยใช้ LCD ที่มีขนาด และความละเอียดที่แตกต่างกันได้ ทั้งยังสามารถตัดภาพ ที่ต้องการสำหรับแต่ละจอ LCD ผ่านการป้อนพิกัดของมุมบนซ้ายและมุมขวาบนในแต่ละจอภาพ
- มีฟังก์ชั่น PIP/POP ในตัว ช่วยให้แสดง 2 content ใน video wall เดียวกันได้ ปรับขนาด และตำแหน่งของ PIP ได้
- สามารถกลับหัว 2 จอบนได้ จึงใช้จอทีวีที่มีขอบล่างหนาราคาย่อมทำ Video Wall ได้สวยงาม
- ผู้ใช้สามารถบันทึกการตั้งค่าเก็บไว้ได้ ถึง 5 profiles ซึ่งกดเรียกใช้งานได้ทุกเมื่อ

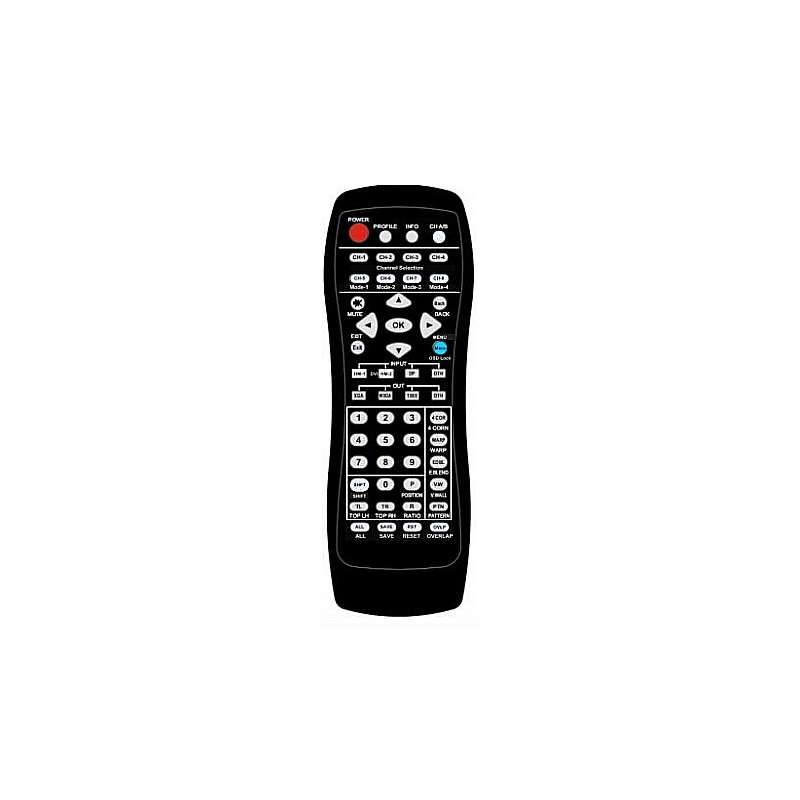

- ควบคุมได้ทั้งจาก IR Remote control, RS232 และ Ethernet

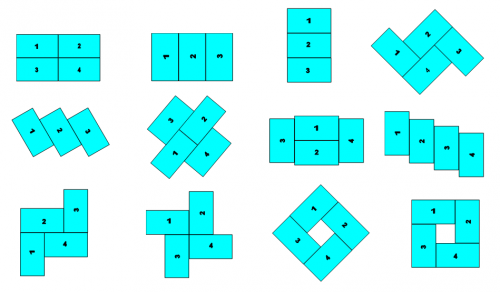

ตัวอย่างโหมดการแสดงผล

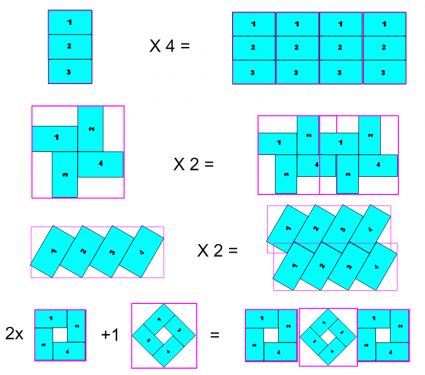

ตัวอย่าง Layout เมื่อต่อพ่วงกันหลายตัว

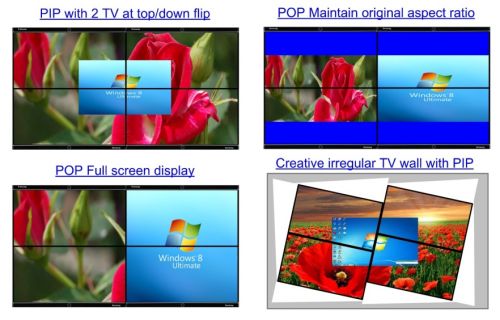

โหมดการแสดงผลแบบ PIP/POP

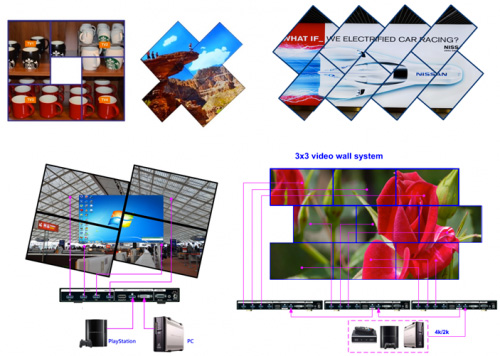

ตัวอย่างการเชื่อมต่อแสดงผล

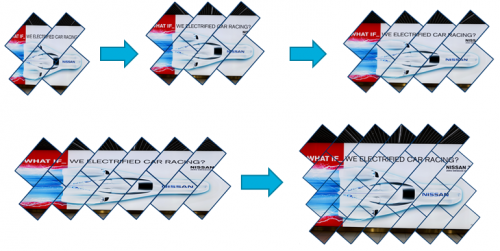

ตัวอย่างการแสดงผลเมื่อต่อพ่วงกันเป็นจำนวนมาก
ข้อมูลจำเพาะ
| Main items | Functions | Description |
| General description | 4 screen LCD video wall controller with preset display modes and allow user to create all kinds of irregular creative video wall | |
| Main function | Video processor | 10-bits |
| LCD to be controlled via one processing box | 4 | |
| Multiple unit cascade | Yes (more than 10 boxes) | |
| Video wall with portrait display | Yes, no need to rotate source image | |
| Video wall with PIP/POP | Yes | |
| Support 4k/2k @60hz input without compression | Yes (up to 7680*1200 @30Hz) | |
| Preset modes selected by OSD | Yes (22 preset modes) | |
| Input & Output | Video Input Ports | 1x DP 1.2, 2x HDMI 2.0b, 1x VGA |
| Video Output ports | 4x HDMI 1.4 | |
| Output resolution to each LCD | 1920*1080P | |
| Loop out port for daisy chain connection | HDMI 4k/2k @60Hz or 7680*1200 @30Hz | |
| Audio Output | HDMI embedded audio | |
| System synchronization | Frame Lock | |
| HDCP compliant for HDMI / DisplayPort | HDMI: HDCP V2.2, DP: HDCP V1.4 | |
| Image rotation | Image 90/180/270 flip and rotation up to 4k/60 | Yes (Entire video wall image) |
| Preset Mode | 22 preset modes | Selected from OSD through remote controller or Ethernet |
| Preset modes are editable to meet different bezel size and installation condition requirements. | ||
| Advanced Video Wall setting | Display Unit (group) and cascade | One VW34RA can control 4x LCD (as one [Display Unit]). Multiple display units can be cascaded. |
| Maximum signal resolution cropped for video wall when apply 4k/2k source signal. |
|
|
| Position shift in entire [Display Unit] | +_ 1800 pixels in horizontal and vertical directions for multiple [Display Unit] cascade alignment | |
| Irregular creative display modes created by user | Through remote controller or Galign PC tool | |
| Overall video wall image aspect ratio adjustment | 25% to 200% in H&V with 1% interval continuously | |
| Overall video wall image position shift | The range is subject to aspect ratio adjustment. Maximum is from 25% to 200% | |
| Looping playback | Seamless looping playback for different display modes | Up to 10 display modes with selectable time interval from 1 second to 600 seconds. |
| Image shift for LCD protection | Image position shift to prevent LCD from burn-in mark | Using playback function to achieve it |
| PIP (picture in picture) and POP (Side by Side) | PIP (picture in picture on entire video wall) |
|
| POP (show side by side image on entire video wall) |
|
|
| High end 3D motion adaptive de-interlace in PIP/POP | Yes | |
| Limitation in PIP/POP function |
|
|
| Video processing | 10 bits high end video processor with 4:4:4 full bandwidth uncompressed color sampling | 3D motion adaptive de-interlace, smooth edge algorithm and 3:2/2:2 film mode processing |
| High quality video and graphics scaling up/down | Yes | |
| Color adjustment (Hue, saturation, sharpness, contrast, brightness, preset modes, discrete RGB adjustment) | Applied to 4 LCD at the same time | |
| System control for easy use | Full function IR Remote controller | Yes |
| Cabled IR Receiver Extender | Can be extended up to 20m via audio cable | |
| Ethernet control and operation via LAN or WiFi | Yes | |
| Setup and control through USB | Yes | |
| ASCII control protocol over RS-232 & Ethernet | Yes | |
| [GAlign] PC tool for easy image alignment | Yes | |
| Auto Shut off output signal when input is missing | Yes | |
| Selectable EDID resolution for optimized video quality | Yes | |
| Ear mount | Option | |
| Power supply | Dual power supply system, when use AC power supply, DC jack can provide DC12V 1A output power | AC: 100-240V/0.25A or DC 12V/2A Power consumption: 13.2W |
| Dimension & weight | Only Box body, not including remote controller, power supply and packing | 440x160x44mm, 2.4kg |
