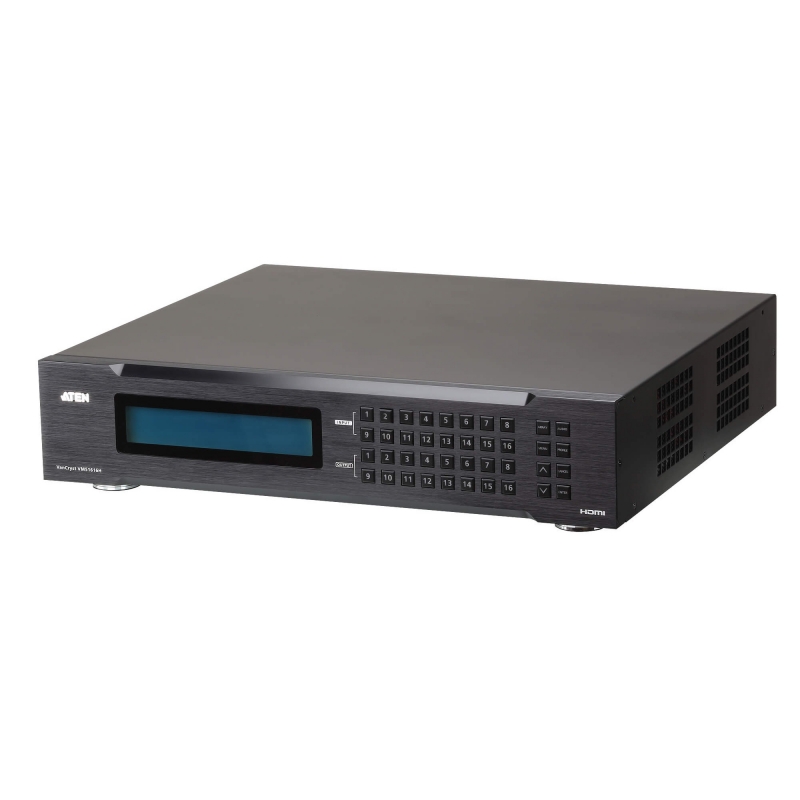

16 x 16 HDMI Matrix Switch with Video Wall & Scaler support
VM51616H
VM51616H คือ 16 in 16 out HDMI Seamless Matrix Switch ที่มีฟังก์ชั่น Video Wall ในตัว พร้อมช่องต่อ HDMI multiple source preview monitor ที่ช่วยให้ผู้ควบคุมเห็นภาพจากทุก source ได้ ควบคุมใช้งานได้ง่ายผ่าน Web GUI, ปุ่มกด รองรับ EDID
รับประกัน 3 ปีเต็ม
Spec Sheet
ManualVM51616H คือ 16 In / 16 out HDMI Matrix Switch ที่ใช้งานง่าย และราคาคุ้มค่า เมื่อต้องการสัญญาณ HDMI ขาเข้า 16 ช่อง ออก HDMI 16 จอ พร้อมช่องต่อมอนิเตอร์ output สำหรับดูภาพสัญญาณต้นทางทั้ง 16 input แบบ multiple source preview
VM51616H มีฟังก์ชั่น seamless switching ที่ใช้สถาปัฏิยกรรมแบบ FPGA ช่วยให้สามารถสลับภาพได้แบบไร้รอยต่อ ควบคุมได้แบบ real-time และ ส่งสัญญาณได้อย่างมีเสถียรภาพ ด้วย scaler ประสิทธิภาพสูงภายในตัว VM51616H สามารถแปลงความละเอียดในการป้อนข้อมูลต่างๆให้เหมาะสมกับความละเอียดในการแสดงผลที่ดีเยี่ยมทำให้ผู้ดูวิดีโอและภาพมีคุณภาพที่ดีที่สุดในทุกหน้าจอ อีกทั้งยังรวมฟังก์ชั่นการทำงานของวิดีโอวอลล์ (Video Wall) ซึ่งควบคุมด้วย Web GUI ที่ใช้งานง่าย ช่วยให้คุณสร้างโปรไฟล์การเชื่อมต่อได้ 32 รูปแบบ สามารถปรับแต่งให้เป็นรูปแบบวิดีโอวอลล์ (Video Wall) ที่แตกต่างกันได้
VM51616H เป็นโซลูชันที่เหมาะอย่างยิ่งสำหรับแอพพลิเคชันที่ต้องการจอแสดงผลแบบ HDMI หลายจอ พร้อมแหล่งสัญญาณ HDMI หลายช่อง เพื่อให้สะดวกในการส่งภาพไปยังจุดต่าง ๆ เช่นสถานีรถไฟ, ศูนย์ควบคุม, ห้องประชุม, ศูนย์โลจิสติกส์, ศูนย์รักษาความปลอดภัย และ อื่น ๆ
คุณสมบัติพิเศษ
Seamless Switch สลับภาพไร้รอยต่อ
เมื่อมีการสลับภาพระหว่าง Source ต้นทาง จะไม่มีจอดำ ระหว่างเปลี่ยนภาพให้รำคาญใจ ด้วย seamless engine อัจฉริยะ จึงเปลี่ยนภาพได้อย่างรวดเร็วตามเวลาจริง เหมือนเป็นภาพต่อเนื่อง และมีเสถียรภาพสูง
Scaler Flexibility
ปรับความละเอียดต่างกันได้อิสระ
มีฟังก์ชั่นในการปรับ Scaler ที่ไม่เหมือนใคร เพราะคุณสามารถปรับความละเอียด ของแต่ละแหล่งสัญญาณให้แตกต่างกันได้ คราวนี้ไม่ว่าคุณจะมีจอหลากหลายยี่ห้อในระบบ ที่มีความละเอียดแตกต่างกัน ก็สามารถใช้ร่วมกันได้อย่างไม่ต้องกังวลอีกต่อไป
Video Wall & Matrix Display
นอกจากจะสลับภาพได้แบบ Matrix อิสระแล้ว ยังมีโหมดในการแสดงภาพ แบบ Video Wall อีกด้วย
FrameSync Technology
รองรับ FrameSync ป้องกันปัญหาภาพระหว่างจอเหลื่อมกัน เมื่อภาพบน video wall เคลื่อนที่อย่างรวดเร็ว ด้วยการซิงโครไนซ์อัตราเฟรมเรทของสัญญาณเอาต์พุตให้เข้ากับอัตราเฟรมสัญญาณอินพุต
Web GUI ที่ใช้งานง่าย
รองรับการใช้งานผ่าน Web Browser เช่น Chrome, Firefox, Safari ทั้งการตั้งค่าทั่วไป, ออกแบบ Layout แสดงภาพบนวิดีโอวอลล์, สร้าง Profiles แสดงผล, การสลับใช้ Profiles, กำหนดระยะเวลาแสดงผลแต่ละ Profiles
Mobile App Support
รองรับการควบคุมผ่าน Mobile App ทั้งบน iOS, Android (
เพิ่มเติม )
คุณสมบัติอื่น ๆ

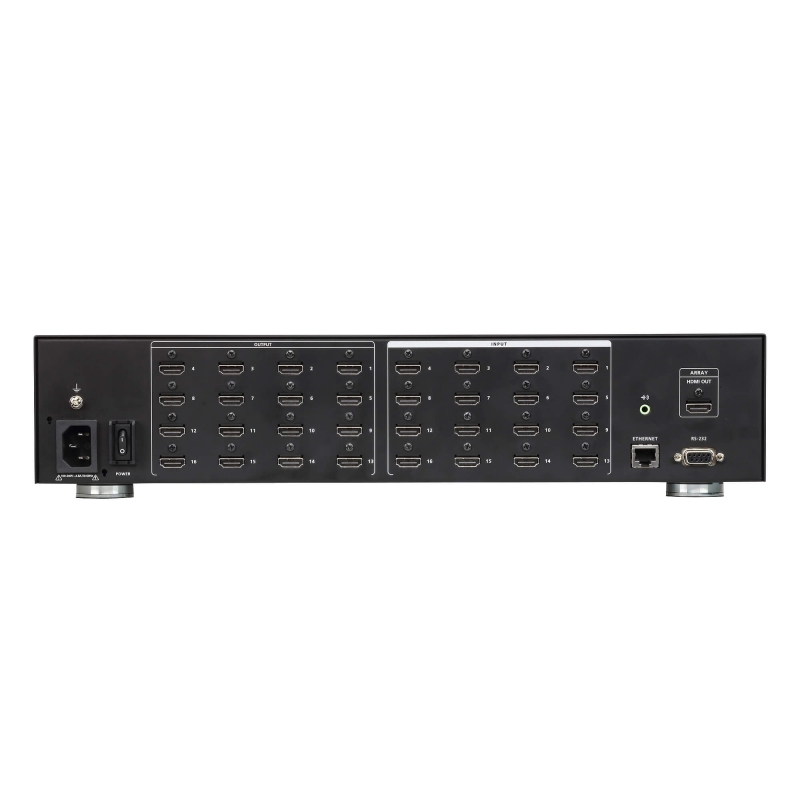

- มีช่องต่อสัญญาณขาเข้า 16 HDMI และขาออก 16 HDMI

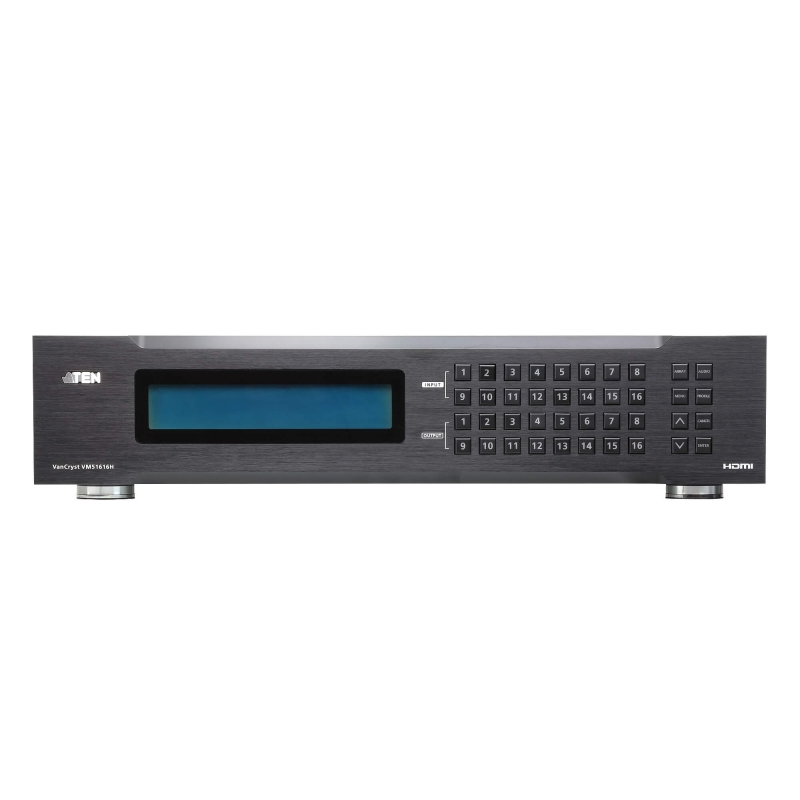

- ควบคุมได้หลากหลายช่องทางทั้ง ปุ่มกดหน้าเครื่อง, RS232 และ Ethernet ผ่าน web-based GUI หรือ Telnet
- Seamless Switch™ – สลับภาพได้แบบไร้รอยต่อ ควบคุมได้แบบ real-time และ ส่งสัญญาณได้อย่างมีเสถียรภาพ*
- Scaler – มีฟังก์ชั่นการปรับขนาดภาพเพื่อแปลงความละเอียดในการป้อนข้อมูลให้เหมาะสมกับความละเอียดในการแสดงผล
- Video Wall – ช่วยให้คุณสามารถสร้างวิดีโอวอลล์เป็นรูปแบบต่าง ๆ ได้ ผ่าน Web GUI*
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมสำหรับการแสดงผลที่มีคุณภาพสูงและใช้ความละเอียดที่ดีที่สุดในหน้าจอที่แตกต่างกัน
- รองรับความละเอียด 480p, 720p, 1080i และ 1080p (1920 x 1080)
- HDMI (3D, Deep color); HDCP 1.4 compatible
- รองรับมาตรฐาน Consumer Electronics Control (CEC)
- มีช่องต่อ Local HDMI output สำหรับแสดง source ทั้ง 16 input พร้อมกันในจอเดียว
- มีช่องแยกเสียงออกจาก HDMI เป็นอนาล็อกแบบ stereo สำหรับต่อไปยังระบบเสียงได้
- รองรับระบบเสียง Dolby True HD และ DTS HD Master audio
- ESD protection for HDMI
- Rack-mountable (2U design)
*Note:
1. เมื่อเปิดใช้ Seamless Switch™ รูปแบบ 3D, Deep Color, หรือ interlace (i.e., 1080i) จะไม่สามารถใช้งานได้ หรือต้องการฟังก์ชั่นดังกล่าว ให้ทำการปิด Seamless Switch™ ก่อน
2. ภาพอาจไม่แสดงผลทันทีเมื่อเปิดใช้ Seamless Switch™ หรือ Video Wall ในกรณีนี้โปรดปรับการตั้งค่าการแสดงผลบนอุปกรณ์ของคุณ
ผังการต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 16 x HDMI Type A Female (Black) |
| Impedance | 100 Ώ |
| Max. Distance | up to 5m |
| Video Output | |
| Interfaces | 16 x HDMI Type A Female (Black) (Array Mode): 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ώ |
| Max. Distance | up to 15 m |
| Video | |
| Max. Data Rate | 6.75 Gbps (2.25 Gbps Per Lane) |
| Max. Pixel Clock | 225 MHz |
| Compliance | HDMI (3D, Deep Color) HDCP 1.4 Compatible Consumer Electronics Control (CEC) |
| Max. Resolution | Up to 1080p |
| Audio | |
| Output | 1 x Mini Stereo Jack Female (Green) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black) Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| Ethernet | 1 x RJ-45 Female |
| EDID Settings | EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support) |
| Switches | |
| Power | 1 x Rocker Switch |
| Connectors | |
| Power | 1 x 3-Prong AC Socket |
| Power | |
| Maximum Input Power Rating | 100-240 VAC; 50-60 Hz; 1.0A |
| Power Consumption | 120 VAC, 125W ; 230 VAC, 122W |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 7.86 kg ( 17.31 lb ) |
| Dimensions (L x W x H) | 43.24 x 38.18 x 8.80 cm (17.02 x 15.03 x 3.46 in.) |
| Carton Lot | 1 pc |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
