HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)
HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)
HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD) HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD) HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)

HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)

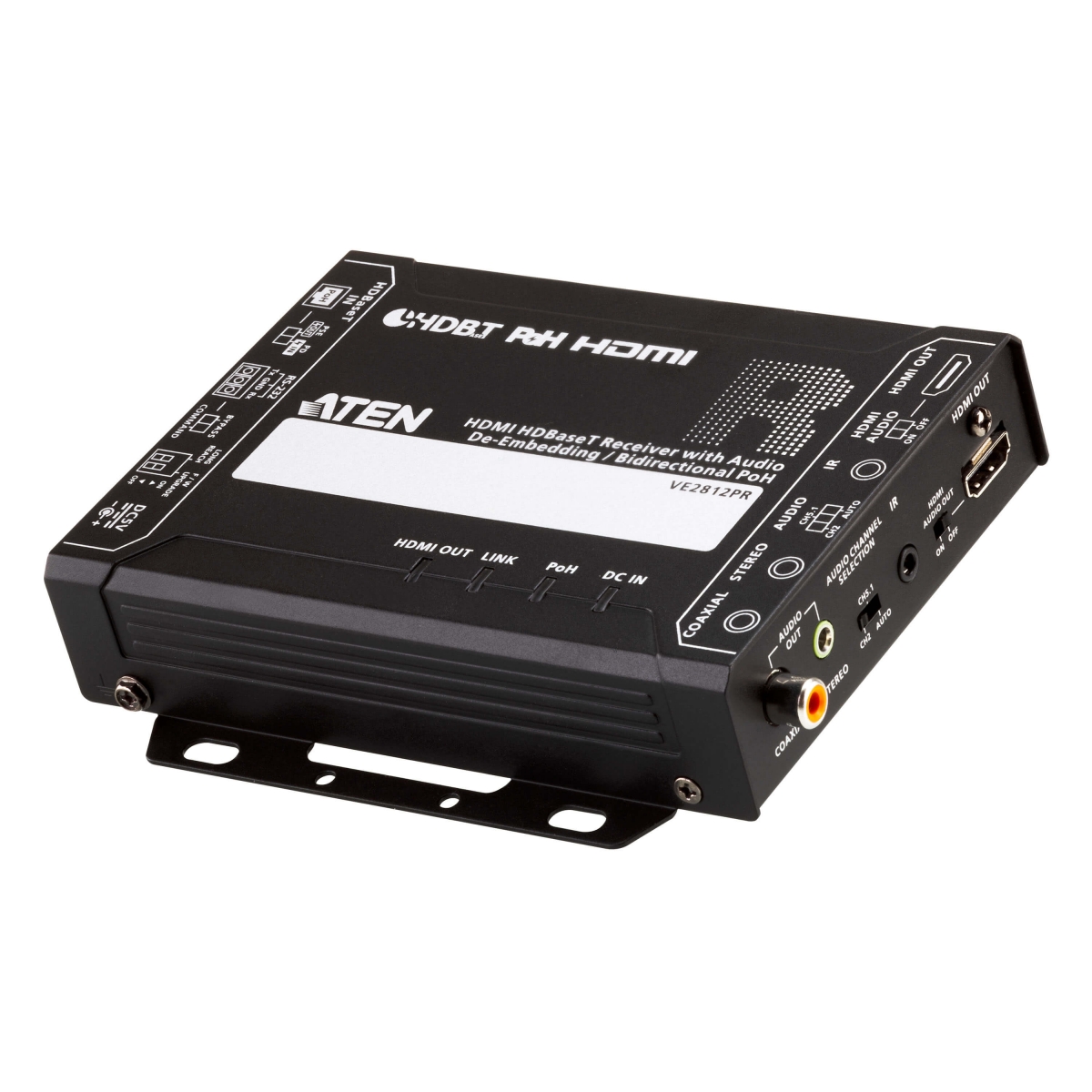

VE2812PR

อุปกรณ์รับสัญญาณ 4K HDMI ผ่านสาย CAT5e/6/6a เส้นเดียว ไกล 100m ใช้เทคโนโลยี HDBaseT Class A รองรับ EDID รองรับ (PoH PSE & PD)

รายละเอียดเพิ่มเติม

รับประกัน 3 ปีเต็ม


 Spec sheet

 Manaul

 Manaul TH


Features

  • Transmits 4K HDMI up to 100 m / 330 ft via a Cat 5e / 6 / 6a or ATEN 2L-2910 Cat 6 cable
  • Transmits HDMI up to 150 m / 492 ft. @ 1080p in HDBaseT Long Reach Mode
  • Bi-directional PoH :
    - allows a PoH PD-enabled Tx to be remotely powered by the locally powered VE2812PR
    - enables power distribution from a PoH PSE-enabled Tx to the VE2812PR over the cable
  • Audio de-embedding – extracts audio stream from the HDMI source and delivers as a separate audio from HDMI to Coaxial S/PDIF, or Stereo audio output
  • Supports Audio EDID Switching (2ch Stereo, 5.1ch Surround sound, and AUTO)
  • RS-232 serial communication switch – switch between command mode and bypass mode for various application requirements
  • Supports bi-directional IR signal transmission (IR transmission is processed one direction at a time)
  • HDMI (3D, Deep Color, 4K); HDCP 2.2 compliant
  • Firmware upgradable
  • Built- in 8KV / 15 KV ESD protection
  • Plug-and-play
  • Rack-mountable using the VE-RMK1U

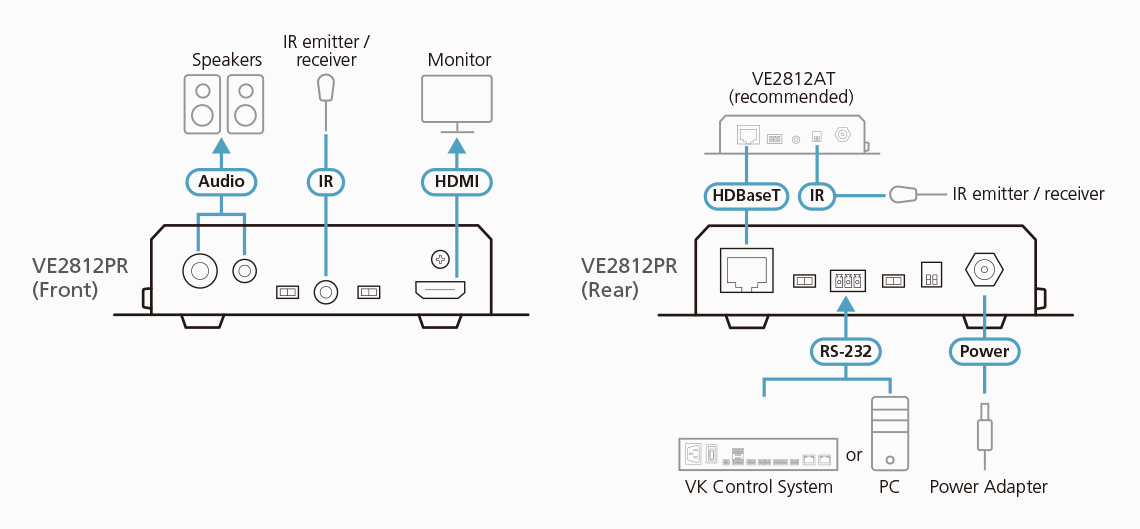

Diagram



Specifications

Video Output
Interfaces 1 x HDMI Type A Female (Black)
Impedance 100 Ω
Max. Distance 3 m
Video
Max. Data Rate 10.2Gbps (3.4Gbps per lane)
Max. Pixel Clock 340 MHz
Compliance HDMI (3D, Deep Color, 4K)
HDCP2.2 Compatible
Consumer Electronics Control (CEC)
Max. Resolution *4K supported:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Max. Resolutions / Distance Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)

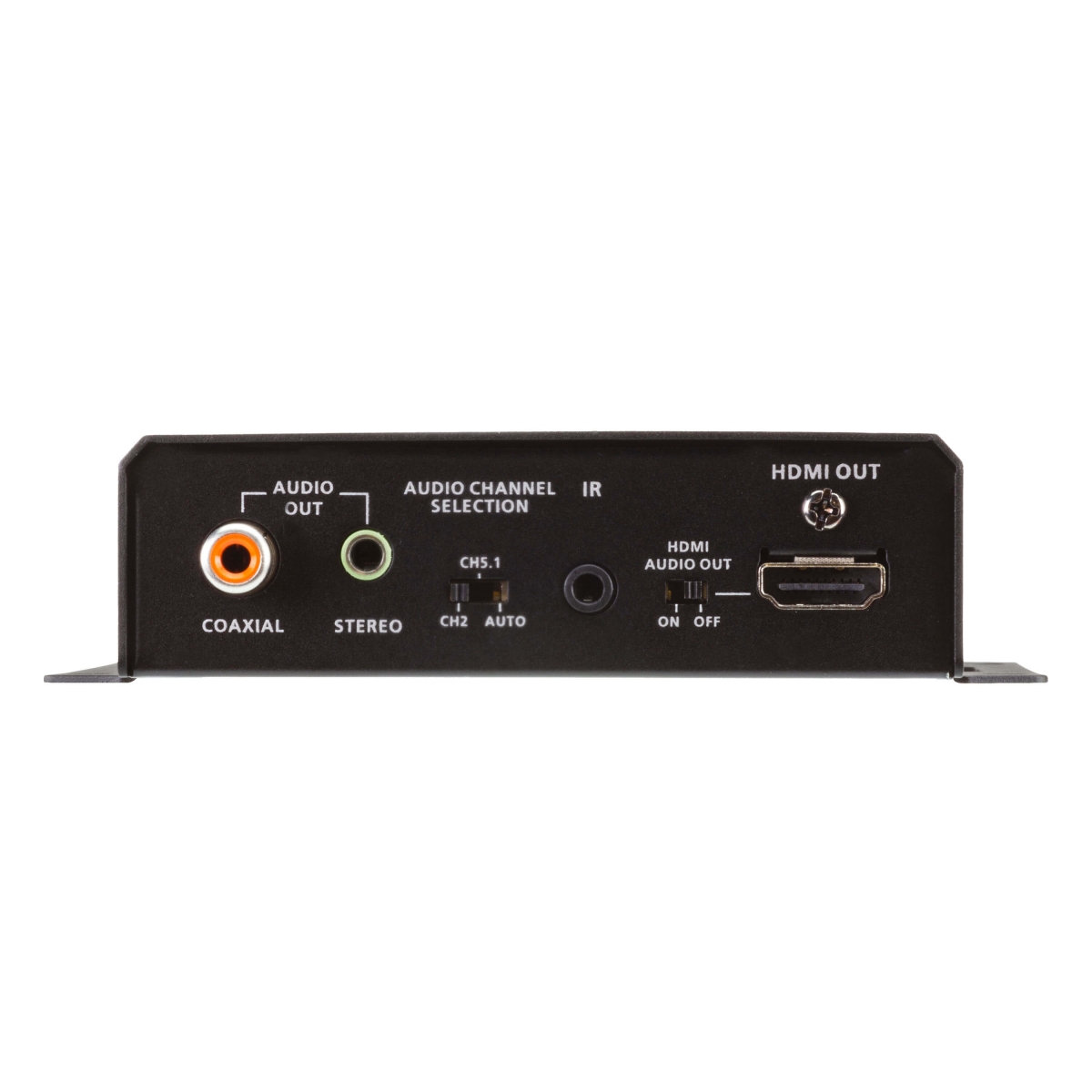

Audio
Output 1 x HDMI Type A Female (Black)
1 x Mini Stereo Jack Female (Green)
1 x SPDIF Coaxial Female (Orange)
Control
RS-232 Channel Connector: 1 x Terminal Block, 3 pole; Type: DTE
Baud Rate: 115200, Data Bits:8,
Stop Bits:1, no parity and flow control
IR Channel 1 x Mini Stereo Jack Female (Black), bi-directional full range IR bypass channel
Switches
Power Selected 1 x Slide Switch - POH Power Selection: PSE / PD
HDMI Mute 1 x Slide Switch - HDMI Audio ON/OFF
Audio EDID Selection 1 x Slide Switch - Audio Output Format Selection: 2ch / 5.1ch / AUTO
Mode Selection 1 x Slide Switch - RS-232 Bypass or Command mode Selection
Long Reach Mode Switch 1 x Slide Switch - Long Reach mode ON/OFF
Firmware Upgrade 1 x Slide Switch - Firmware Upgrade mode ON/OFF

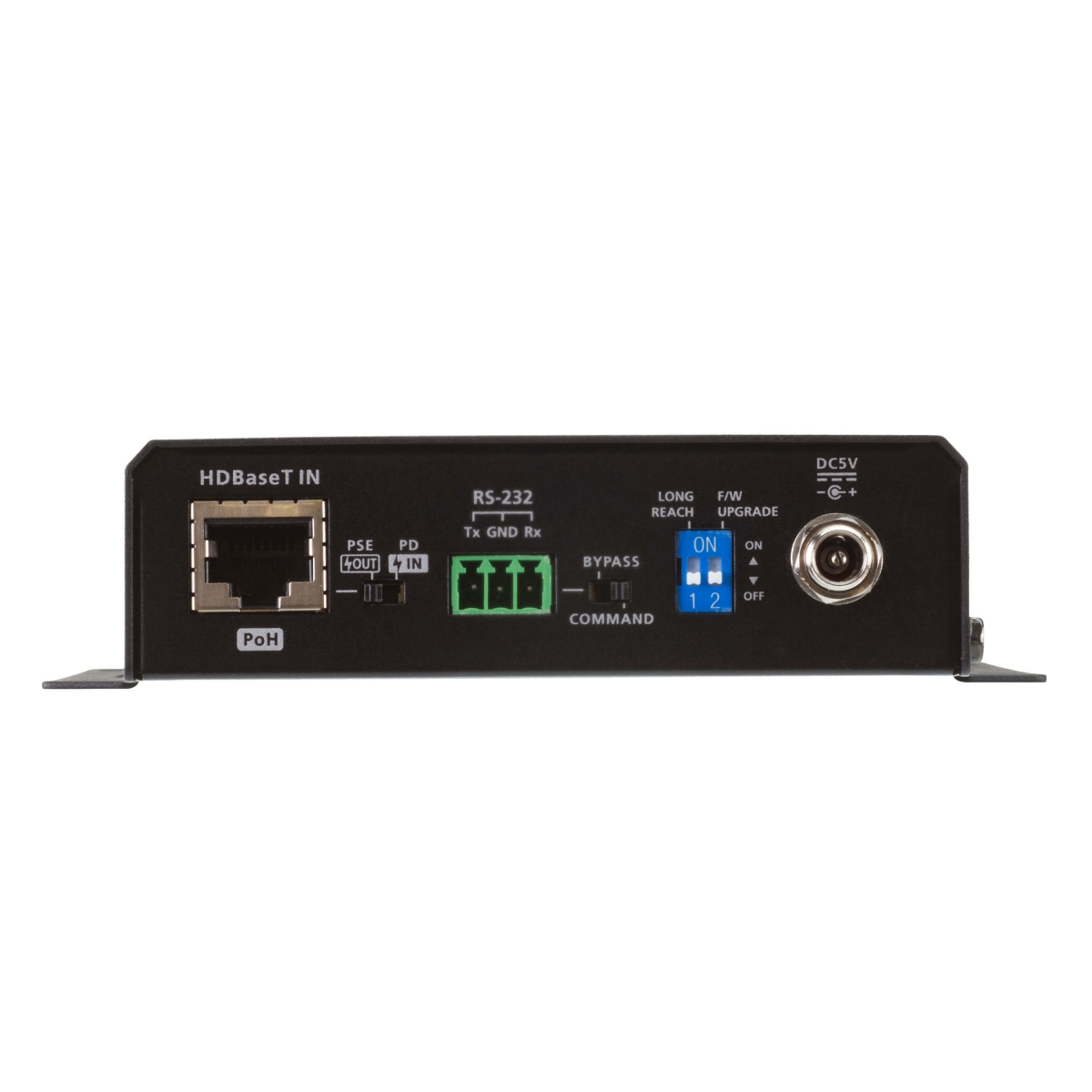

Connectors
Unit To Unit 1 x RJ-45 Female
Power 1 x DC Jack (Black) with locking
1 x RJ-45 Female, POH PD & PSE supported
Power Consumption DC5V:5.83W:27BTU
POH:7.28W:34BTU
Environmental
Operating Temperature 0 - 40°C
Storage Temperature -20 - 60°C
Humidity 0 - 80% RH, Non-Condensing
Physical Properties
Housing Metal
Weight 0.50 kg ( 1.1 lb )
Dimensions (L x W x H) with bracket 14.53 x 12.30 x 3.00 cm
(5.72 x 4.84 x 1.18 in.)
Dimensions (L x W x H) without bracket 13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)

Input Resolutions Video DDC 1080p 60 Hz
640 x 480 @ 60/67/72/75 Hz 480p 60 Hz (4:3)
720 x 400 @ 70 Hz 480p 60 Hz (16:9)
800 x 600 @ 56/60/72/75 Hz 720p 60 Hz
1024 x 768 @ 60/70/75 Hz 1080i 60 Hz
1280 x 800 @ 60 Hz 640 x 480 60 Hz (4:3)
1280 x 1024 @ 60/75 Hz 576p 50 Hz (4:3)/(16:9)
1400 x 1050 @ 60 Hz 720p 50 Hz
1440 x 900 @ 60 Hz 1080i 50 Hz
1600 x 1200 @ 60 Hz 1080p 50/24/25/30 Hz
1680 x 1050 @ 60 Hz 3840 x 2160p 24/25/30 Hz *
1920 x 1080 @ 60 Hz 4096 x 2160p 24/25/30 Hz *
1920 x 1200 @ 60 Hz 3840 x 2160p 50/60 Hz 4:2:0 *
1920 x 1200 @ 60 Hz (Reduced Blanking) 4096 x 2160p 50/60 Hz 4:2:0 *
*Long reach mode not supproted.

Package Contents

  • 1x VE2812PR HDMI HDBaseT Receiver with Audio De-Embedding / Bi-directional PoH
  • 1x RS-232 terminal block
  • 1x foot pad set (4 pcs)
  • 1x power adapter
  • 1x user instructions

TX Unit ที่รับไฟเลี้ยงจาก VE2812PR ได้
