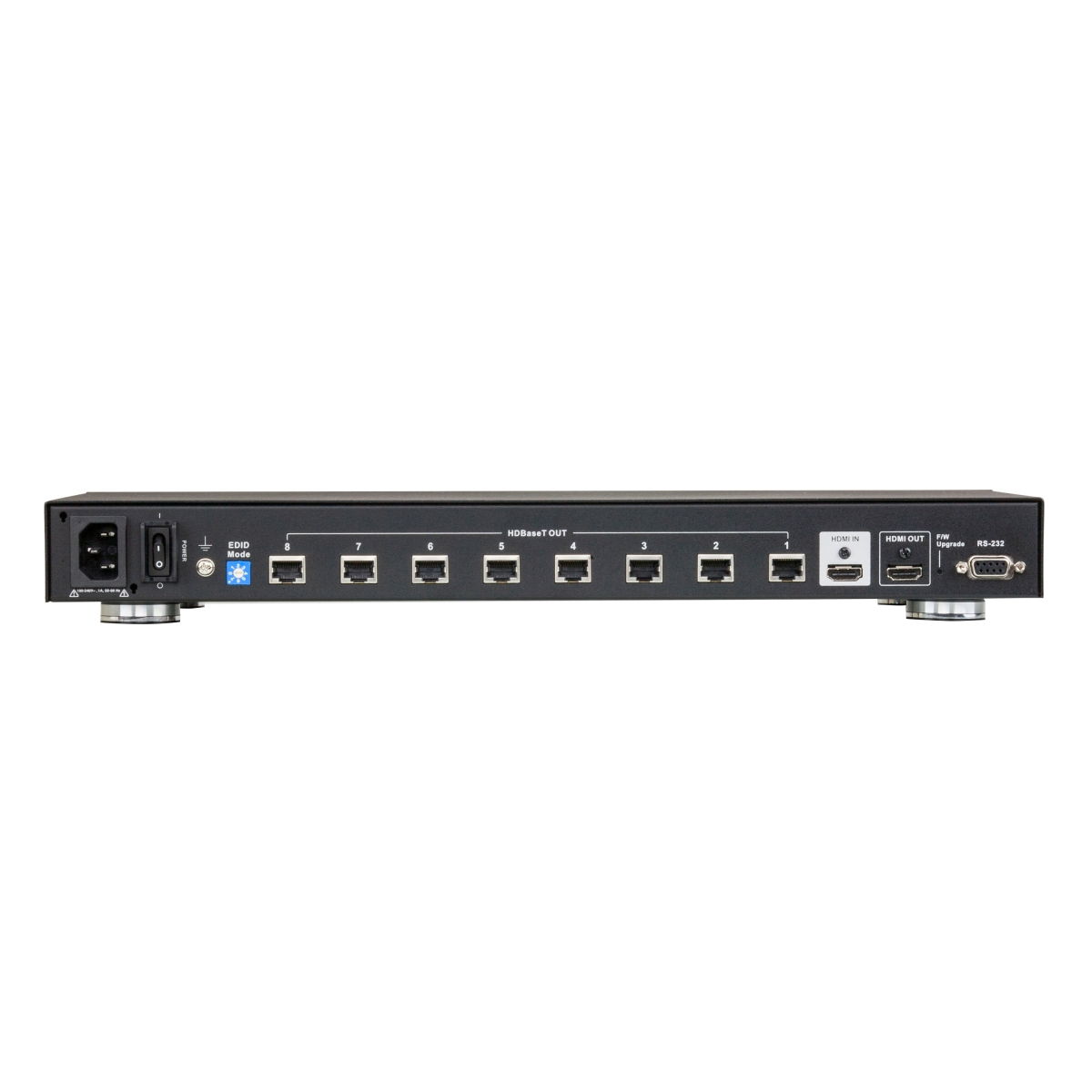

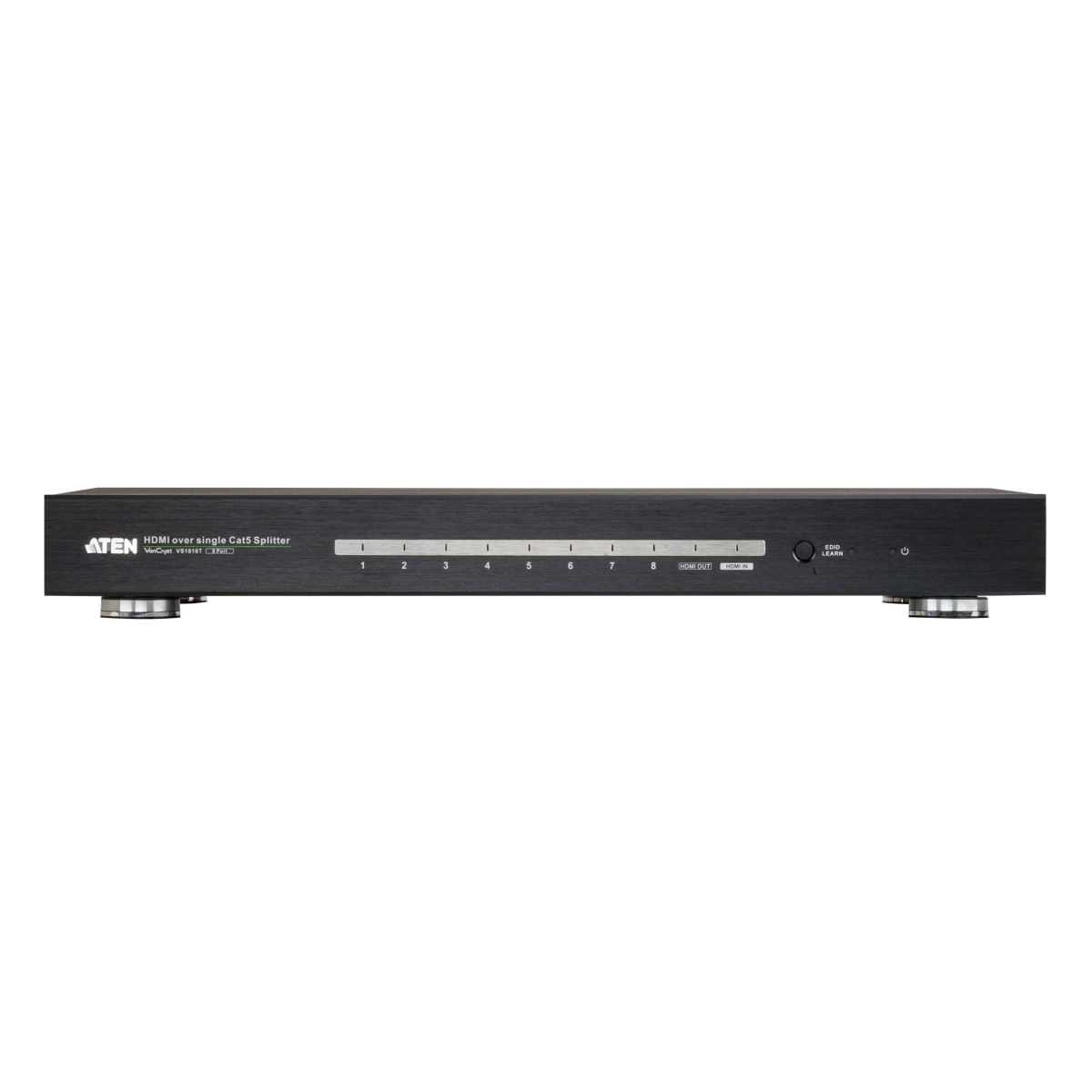

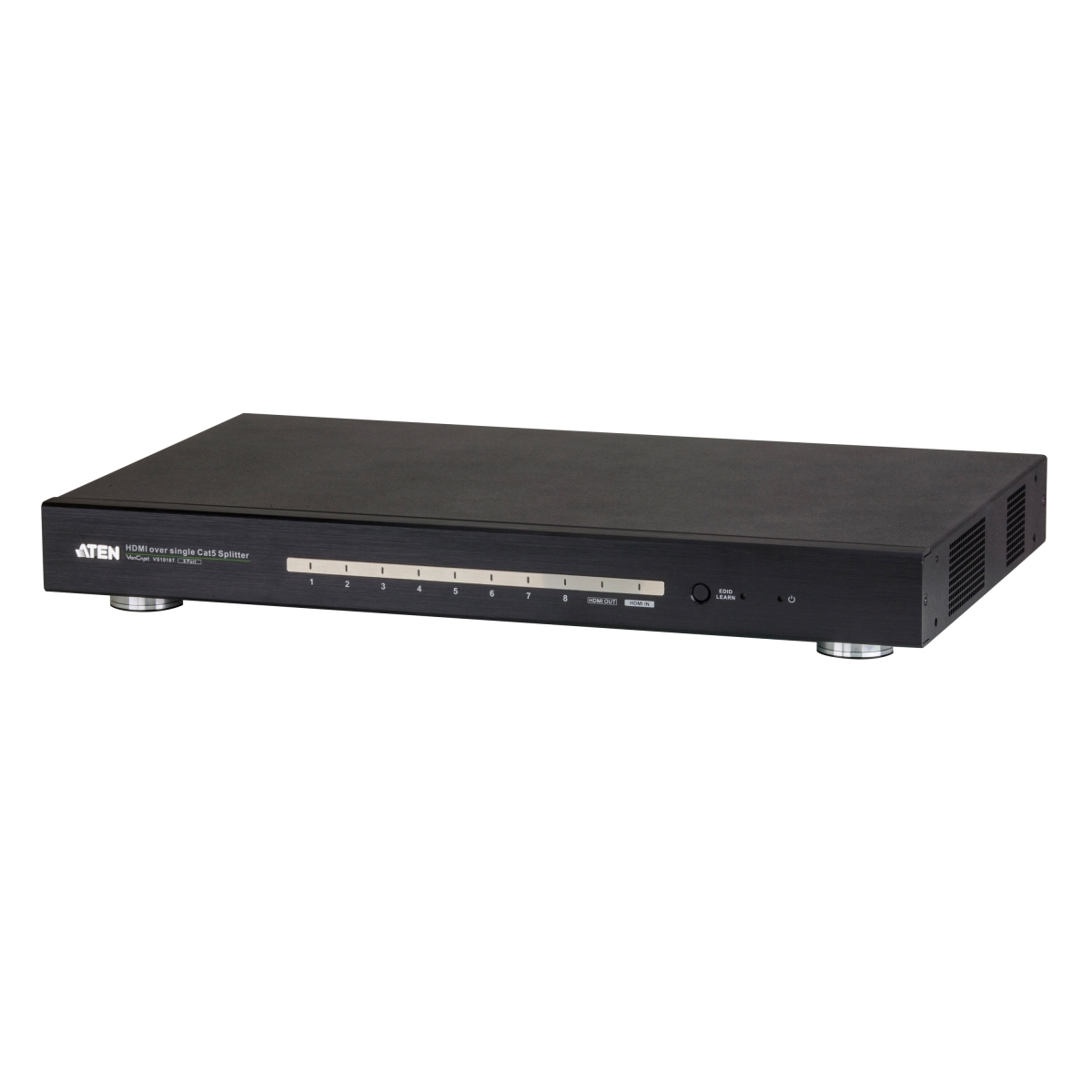

8 Port HDBaseT HDMI Over Single Cat 5 Splitter
VS1818T
กระจายพร้อมขยายสัญญาณ HDMI เข้า 1 ออก 8 จอ ไกลสูงสุด 100 เมตร ด้วยสาย CAT5 เส้นเดียว ด้วยเทคโนโลยี HDBaseT จึงรองรับความละเอียดถึง 4k2k และรับส่งสัญญาณ RS232 ได้ผ่านสาย CAT5 เส้นเดียวกัน และรองรับ EDID mode
รับประกัน 3 ปีเต็ม
Spec Sheet
ATEN VS1818T 4-Port HDMI over single Cat 5 Splitter ให้วิธีการที่รวดเร็วและมีประสิทธิภาพในการเปลี่ยนวิดีโอความละเอียดสูงแบบดิจิทัลจากแหล่งอินพุตเดียวไปยังจอแสดงผล 8 จอที่อยู่ห่างออกไป 100 เมตร ใช้เทคโนโลยี HDBaseT เพื่อเชื่อมต่อ VS1818T กับหน่วยรับด้วยสายเคเบิล Cat 5e เส้นเดียวเพื่อส่งเนื้อหามัลติมีเดีย HDMI ที่หลากหลายแบบเรียลไทม์ รองรับความละเอียดสูงสุด 4k2k และนำเสนอวิธีการเลือก EDID เพื่อให้แน่ใจว่าข้อมูล EDID คงที่และเชื่อถือได้ รีเลย์สำหรับอุปกรณ์ต้นทาง HDMI เพื่อปรับความละเอียดวิดีโอให้เหมาะสมอย่างมีประสิทธิภาพ โซลูชัน VS1818T เหมาะอย่างยิ่งสำหรับการติดตั้งใดๆ ที่ต้องการเนื้อหา HDMI เพื่อส่งไปยังปลายทางหลายแห่ง เช่น:
- ป้ายดิจิตอลในร้านค้าหรืองานแสดงสินค้า
- ข้อมูลที่ออกอากาศในที่สาธารณะ (เช่น ข่าว สถานี ตารางสายการบินและรถไฟ และรายละเอียดการมาถึง/ออกเดินทาง)
- การแข่งขันกีฬา
- โรงภาพยนต์และห้องบรรยาย
- ห้องเรียนและห้องฝึกอบรมของบริษัท
คุณสมบัติ
- ขยาย และ การจายสัญญาณ HDMI เข้า 1 ออก 8 จอ ผ่านสาย CAT5e/6 ไปยังตัวรับ (อุปกรณ์เสริม ไม่รวมใน package)
- มีช่อง HDMI 1 ช่องสัญญาณขาเข้า
- มีช่อง HDMI 1 ช่องสัญญาณขาออก สำหรับต่อจอต้นทางได้
- ต่อสาย CAT5e/6 ได้ไกลสูงสุด 100 เมตร (ระยะทางสูงสุด ขึ้นอยู่กับรุ่นของตัวรับที่นำมาติดตั้งใช้งานร่วมกัน)
- มีช่องสัญญาณ Ethernet 8 ช่อง ที่ใช้เทคโนโลยี HDBaseT สำหรับใช้สาย CAT5e/6 เพียงเส้นเดียว (1 เส้นต่อ 1 ช่องสัญญาณ) เชื่อมต่อไปยังตัวรับได้
- ช่อง HDMI รองรับ 3D, Deep color, 4Kx2K และเข้ากันได้กับ HDCP
- รองรับระบบเสียง Dolby True HD และ DTS HD Master Audio
- รองรับมาตรฐาน Consumer Electronics Control (CEC)
- มีช่องต่อ RS-232 Serial port ช่วยให้ควบคุมการสั่งงานได้จากระยะไกล เหมาะสำหรับระบบควบคุมระดับ High-End
- รองรับความละเอียดสูงถึง Ultra HD 4Kx2K และ 1080p Full HD
- รองรับ 340MHz bandwidth ช่วยให้การส่งวิดีโอที่มีคุณภาพสูงเป็นไปได้อย่างมีประสิทธิภาพ
- Signaling rates สูงสุดถึง 3.4 Gbits
- มีโหมด EDID ให้เลือกใช้งานได้
- ติดตั้งเข้ากับตู้ Rack ขนาด 19 นิ้ว ได้โดยใช้พื้นที่เพียง 1U
- รับประกัน 3 ปี
ผังการต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100 Ώ |
| Max. Distance | 1.8 m |
| Video Output | |
| Interfaces | 1 x HDMI Type A Female (Black) - Local Output 8 x RJ-45 Female |
| Impedance | 100 Ώ |
| Video | |
| Max. Data Rate | 10.2 Gbps (3.4 Gbps Per Lane) |
| Max. Pixel Clock | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP Compatible Consumer Electronics Control (CEC) HDBaseT Compatible |
| Max. Resolution | Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) (Depends on connected receiver) |
| Max. Distance | Up to 100 m (Depends on connected receiver) |
| Audio | |
| Input | 1 x HDMI Type A Female (Black) |
| Output | 1 x HDMI Type A Female (Black) |
| Control | |
| RS-232 | Connector: 1 x DB-9 Female (Black) Serial Control Pin Configurations: Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd Baud Rate and Protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No |
| EDID Settings | EDID Mode: Default / Port 1 / Auto / Learn |
| Connectors | |
| Power | 1 x 3-Prong AC Socket (Black) |
| Power Consumption | AC110V:31.7W:149BTU AC220V:31.7W:149BTU |
| Environmental | |
| Operating Temperature | 0-50°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 3.58 kg ( 7.89 lb ) |
| Dimensions (L x W x H) | 43.72 x 26.11 x 4.40 cm (17.21 x 10.28 x 1.73 in.) |
| Carton Lot | 1 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x VS1818T 8-Port HDMI Over Single Cat 5 Splitter
- 1x Power Cord
- 1x Mounting Kit
- 1x User Instructions
