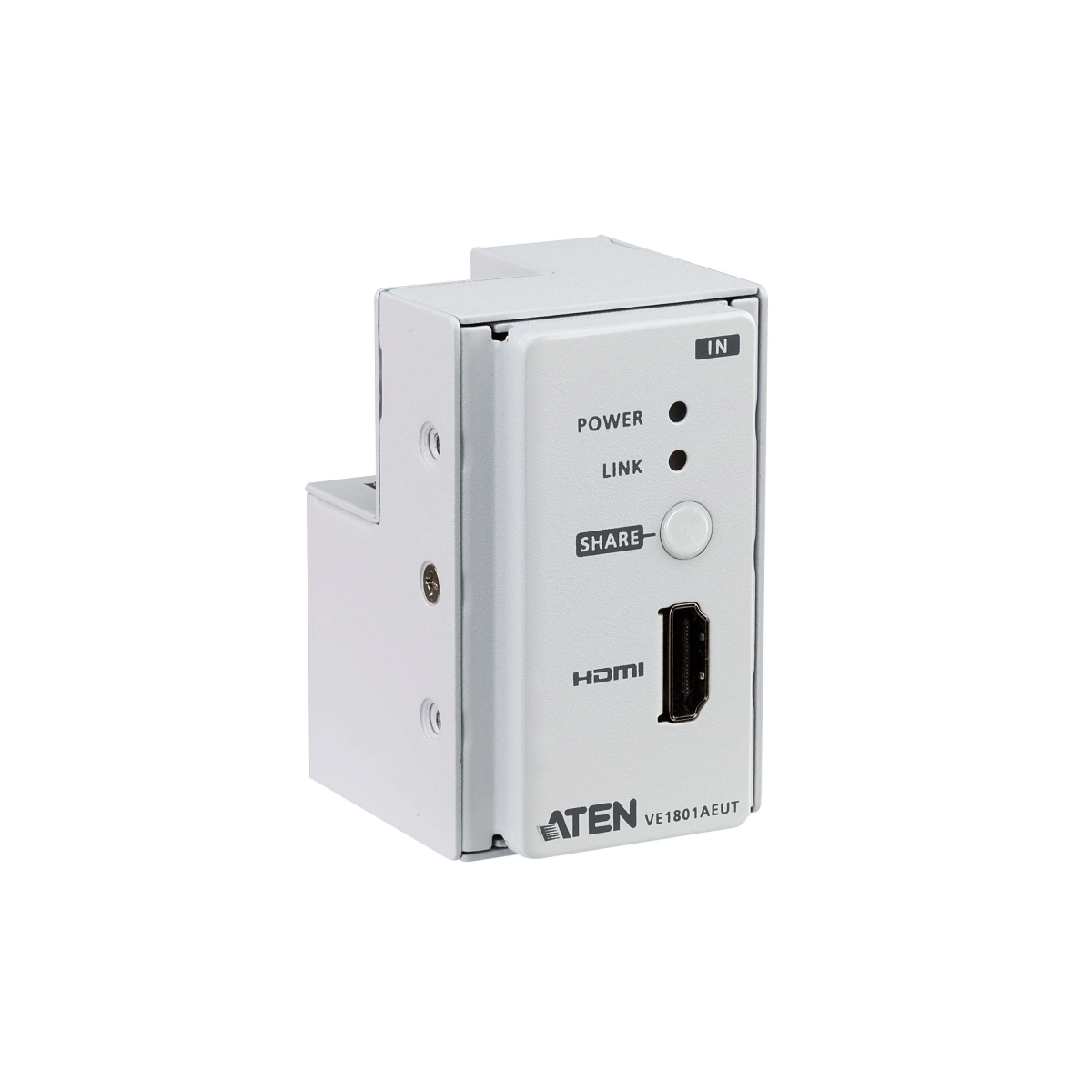

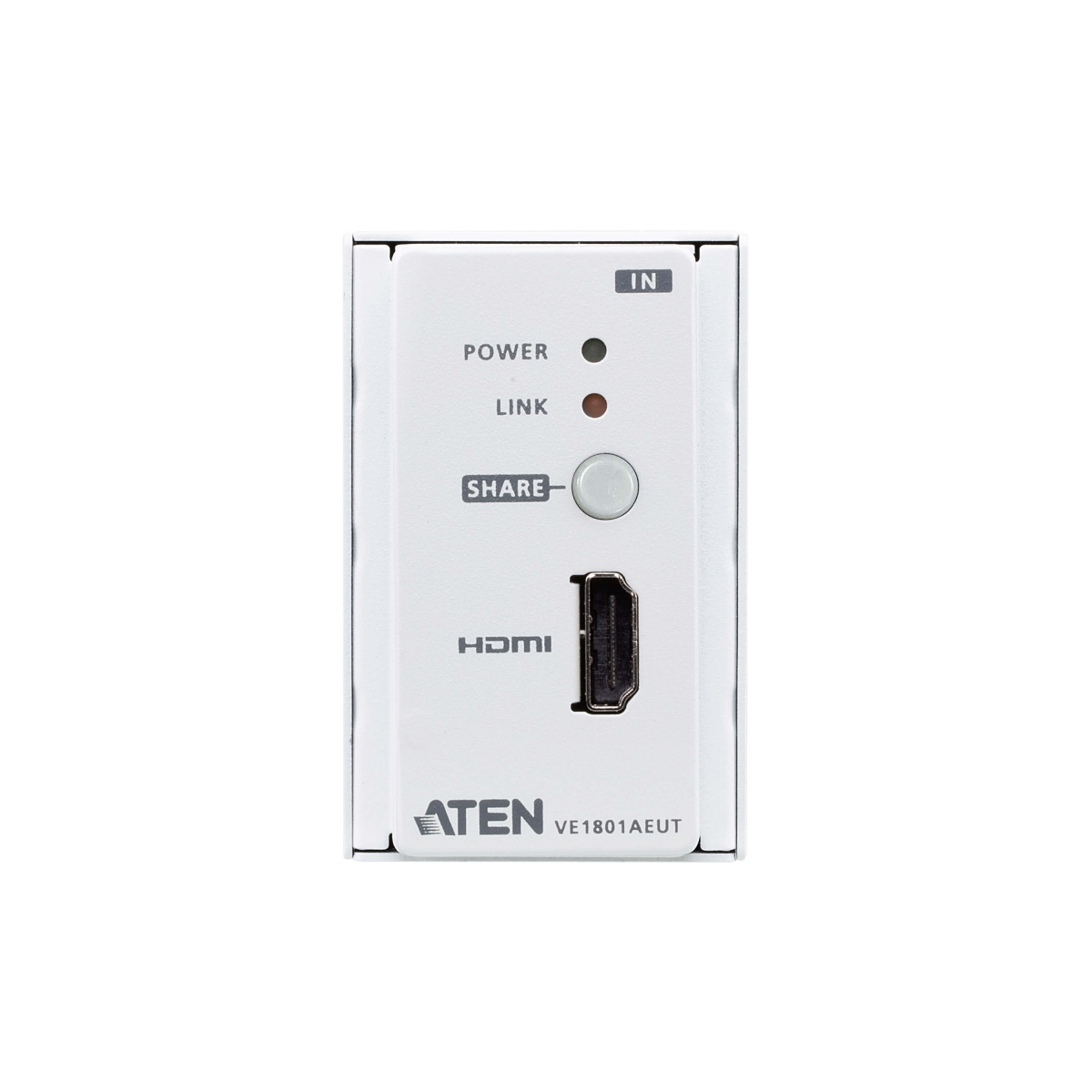

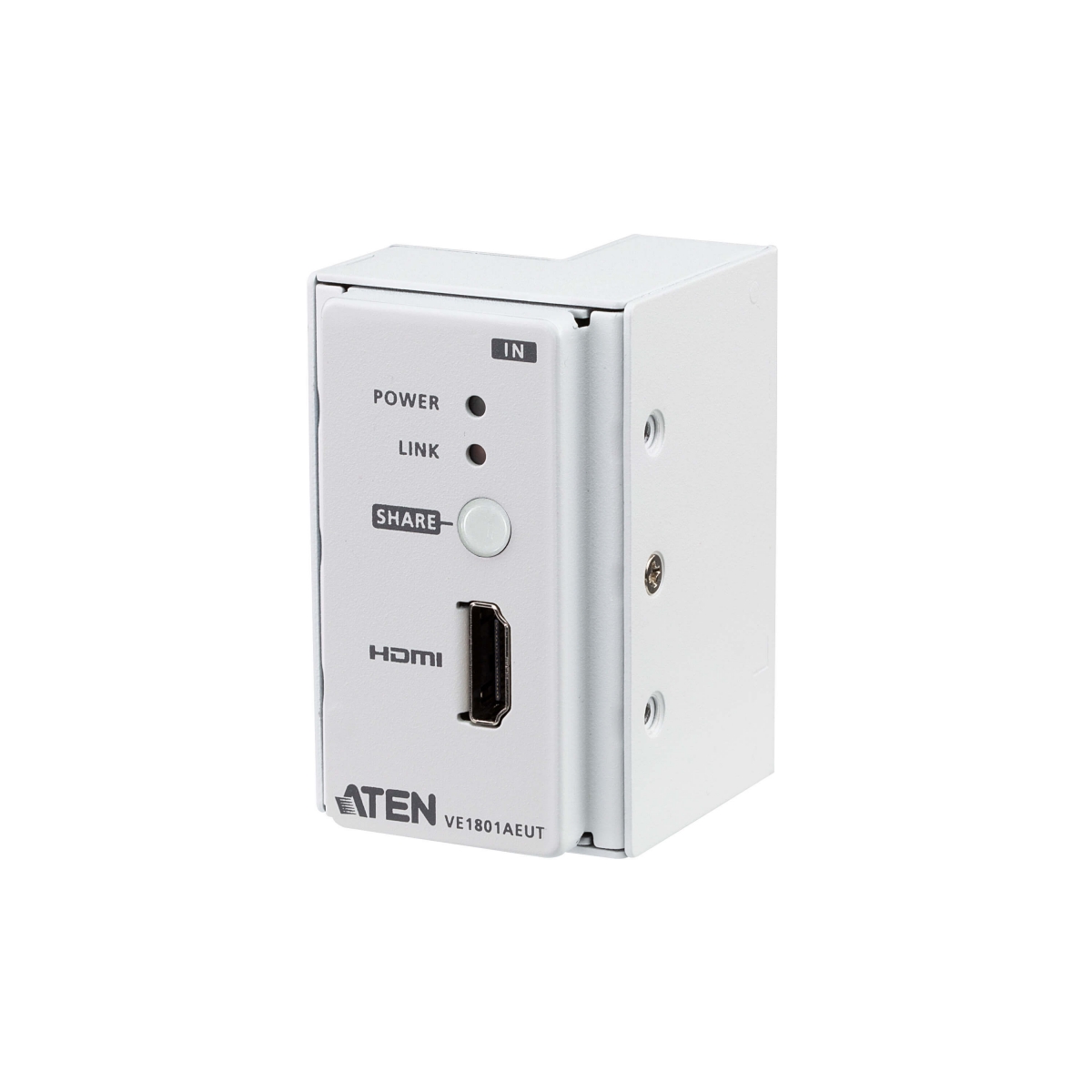

HDMI HDBaseT-Lite Transmitter with EU Wall Plate / PoH
VE1801AEUT
รับประกัน 3 ปีเต็ม
Spec sheetตัวส่ง ATEN VE1801AEUT HDMI HDBaseT-Lite ส่งสัญญาณ 4K ได้ไกลถึง 40 ม. บนสาย Cat 5e/6/6a หรือ ATEN 2L-2910 Cat 6 เส้นเดียว ทำให้มั่นใจได้ว่าผู้ใช้จะส่งสัญญาณ HDMI ได้อย่างเสถียร รองรับ 3D, Deep color รูปแบบเสียงที่ไม่สูญเสียคุณภาพ ในระหว่างการส่งสัญญาณวิดีโอคุณภาพสูง เครื่องส่งสามารถต้านทานการรบกวนของสัญญาณด้วยเทคโนโลยีป้องกันการรบกวน
VE1801AEUT สามารถรองรับการติดตั้งเข้ากับผนังด้วยมาตรฐาน EU wall plate ช่วยปกปิดการตั้งค่าสายเคเบิลขนาดใหญ่ ไม่รกสายตาของผู้รับชมการพรีเซนต์ พร้อมรองรับ PoH (Power Over HDBaseT) ในตัว จึงรับไฟเลี้ยงจากตัวรับปลายทางที่มี PoH ได้ จึงไม่ต้องพ่วงปลั๊กไฟเพิ่มเติม
VE1801AEUT เพิ่มเติมจากรุ่นก่อนๆ ด้วยฟังก์ชั่นแชร์ สามารถสลับแหล่งสัญญาณจากระยะไกลเมื่อเชื่อมต่อกับเครื่องรับที่เข้ากันได้ เช่น VP1421 ทำให้ผู้ใช้มีส่วนขยาย AV ที่สะดวกยิ่งขึ้น เครื่องส่งสัญญาณขนาดกะทัดรัดนี้ให้การติดตั้งที่เรียบร้อยและเรียบง่ายบนผนังหรือโต๊ะ ทำให้ผู้ใช้สามารถดื่มด่ำกับแอพพลิเคชั่น AV ของตนได้อย่างหรูหราในทุกสภาพแวดล้อม ดังนั้น VE1801AEUT จึงเหมาะอย่างยิ่งสำหรับการใช้งานในห้องประชุม การศึกษาดิจิทัล หรือแอปพลิเคชันใดๆ ที่ต้องการการส่งสัญญาณคุณภาพสูงที่เสถียรและการติดตั้งที่ง่ายดาย
คุณสมบัติ
- ขยายสัญญาณ HDMI ด้วยสายเคเบิล Cat 5e/6/6a หรือสาย ATEN 2L-2910 Cat 6 เพียงเส้นเดียว
• 4K สูงสุด 40 ม.
• 1080p สูงสุด 70 ม. - ฟังก์ชัน PoH (Power over HDBaseT) ในตัว – VE1801AEUT รับแหล่งจ่ายไฟจากช่อง output HDBaseT
- รองรับ HDMI (3D, Deep color, 4K); HDCP 2.2

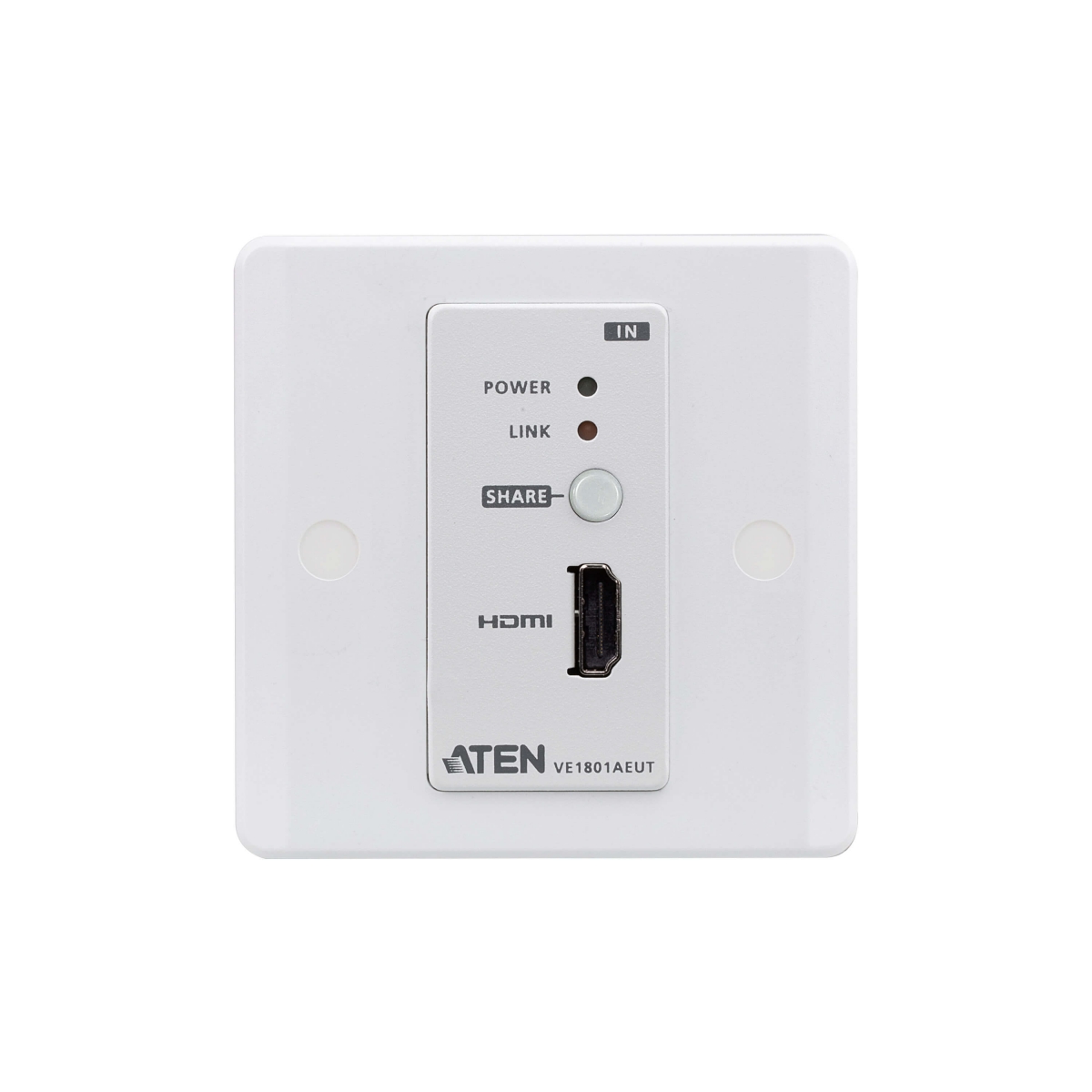

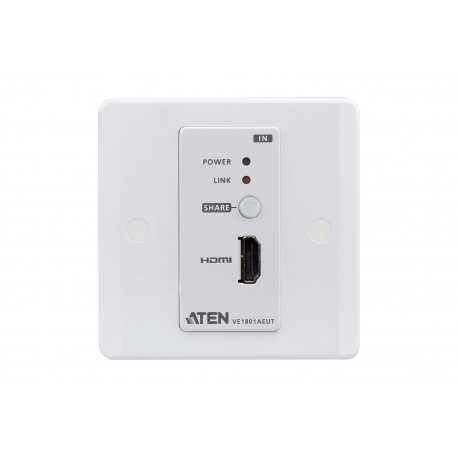

- ออกแบบมาเพื่อติดตั้งในกล่องรวมสัญญาณแบบ 1-gang EU
- รองรับการส่งสัญญาณผ่านช่อง RS-232
- รองรับ Consumer Electronics Control (CEC) ช่วยให้คุณใช้ IR remote เพียงอันเดียว ควบคุมอุปกรณ์ ทั้งหมดที่รองรับ CEC และเชื่อมต่อหากันด้วยสาย HDMI
- HDBaseT Anti-jamming – ป้องกันการรบกวนสัญญาณระหว่างการส่งวิดีโอคุณภาพสูงโดยใช้ HDBaseT technology
- Share function – VE1801AEUT สามารถสลับแหล่งสัญญาณจากระยะไกลเมื่อเชื่อมต่อกับเครื่องรับที่เข้ากันได้ เช่น VP1421
- ไฟ LED แสดงสถานะอุปกรณ์
- รองรับรูปแบบ wide screen
- การป้องกัน ESD 8KV / 15KV ในตัว
- เสียบแล้วใช้งานได้เลย ไม่ต้องลงซอฟแวร์
หมายเหตุ ฟังก์ชั่น PoH รองรับเฉพาะการใช้งานร่วมกับตัวรับที่มีฟังก์ชั่น PSE (Power Sourcing Equipment) เท่านั้น เช่นรุ่น VP1421, VP3520 หรือใช้ร่วมกับ Power Injector รุ่น VE44PB
การเชื่อมต่อ
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 1 x HDMI Type A Female (Black) |
| Impedance | 100Ω |
| Max. Distance | 3 m |
| Video | |
| Max. Data Rate | 10.2Gbps (3.4Gbps per lane) |
| Max. Pixel Clock | 340 MHz |
| Compliance | HDMI (3D, Deep Color, 4K) HDCP2.2 Compatible Consumer Electronics Control (CEC) |
| Max. Resolutions / Distance | Up to 4K@35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6) *4K supported: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| Audio | |
| Input | 1 x HDMI Type A Female (Black) |
| Control | |

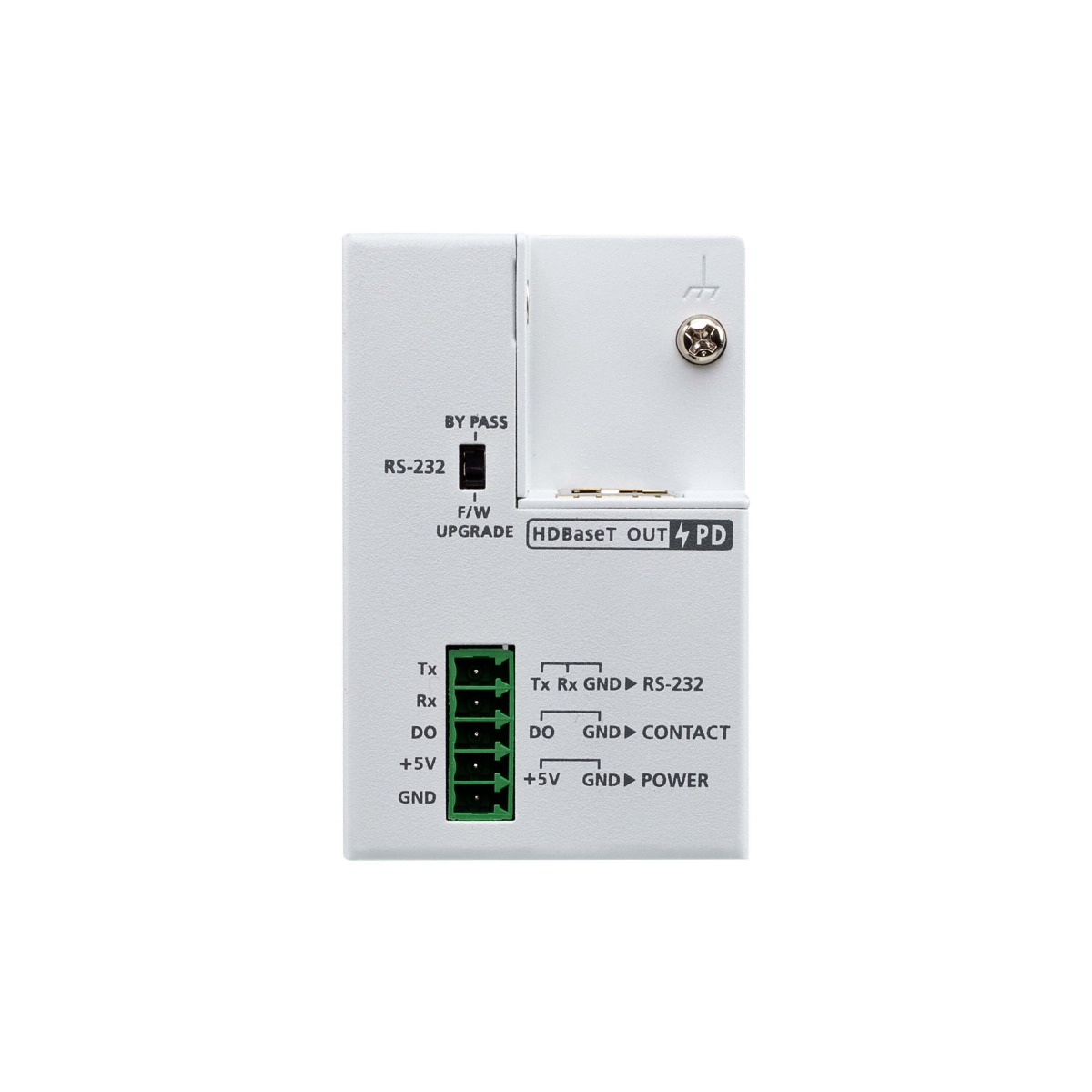

| RS-232 Channel | 1 x Terminal Block (3 pole, TX/RX/GND, Green) |
| Contact Out | 1 x Terminal Block (2 pole, DO/GND, Green) |
| Connectors | |

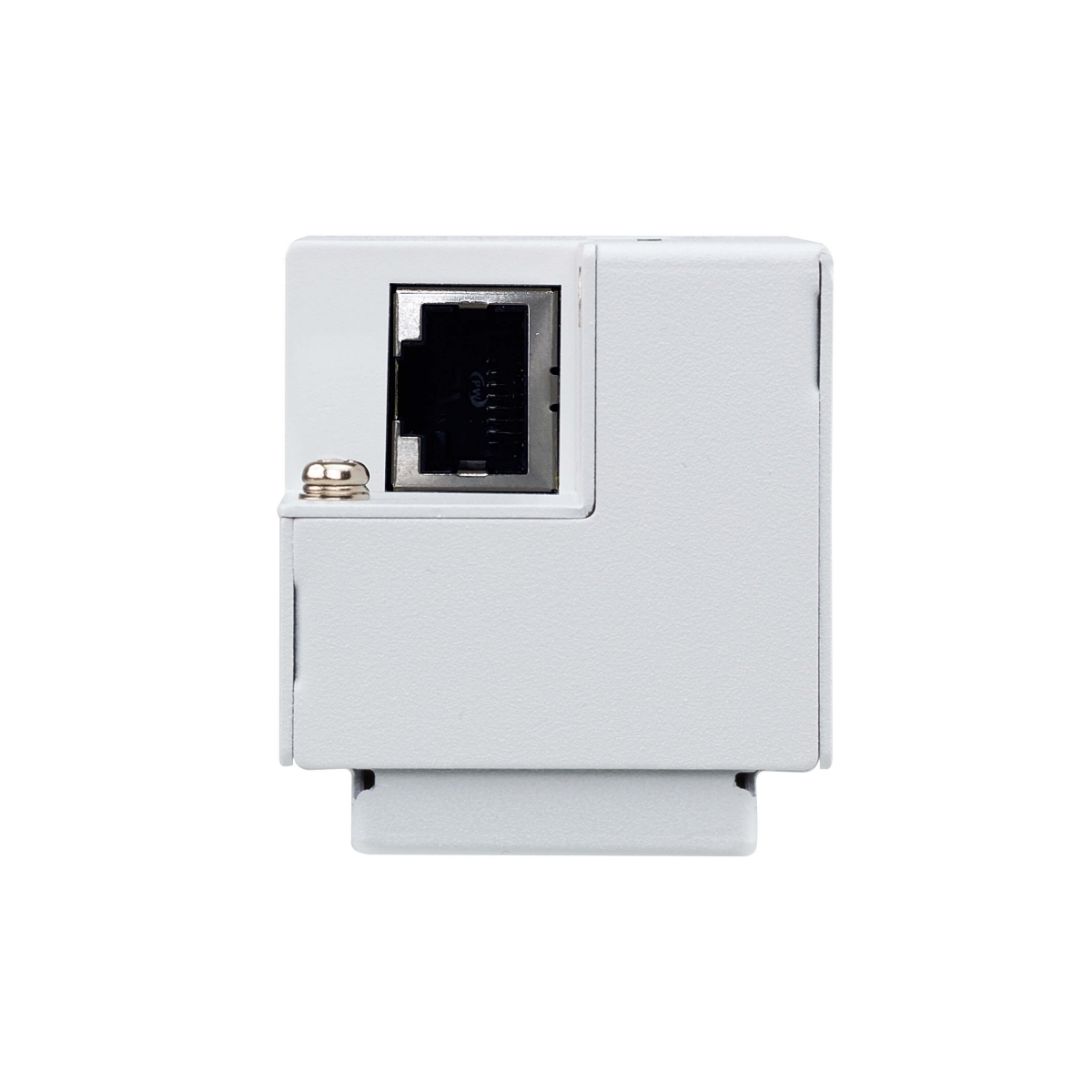

| Unit To Unit | 1 x RJ-45 Female |
| Power | 1 x Terminal Block (2 pole, +5V/GND, Green) or 1 x RJ-45 Female (POH) |
| Power Consumption | DC5V:3.26W:15BTU POH:4W:19BTU |
| Environmental | |
| Operating Temperature | 0 - 40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0% - 80% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.20 kg ( 0.44 lb ) |
| Dimensions (L x W x H) | 6.86 x 4.44 x 5.00 cm (2.7 x 1.75 x 1.97 in.) |
| Faceplate Dimensions (L x W x H) | 8.60 x 8.60 x 1.60 cm (3.39 x 3.39 x 0.63 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x VE1801AEUT HDMI HDBaseT-Lite Transmitter with EU Wall Plate / PoH
- 1x 5-pin terminal block
- 1x rubber pad set (4 pcs)
- 1x faceplate
- 2x pan head screws
- 4x PF screws
- 1x power adapter
- 1x user instructions
