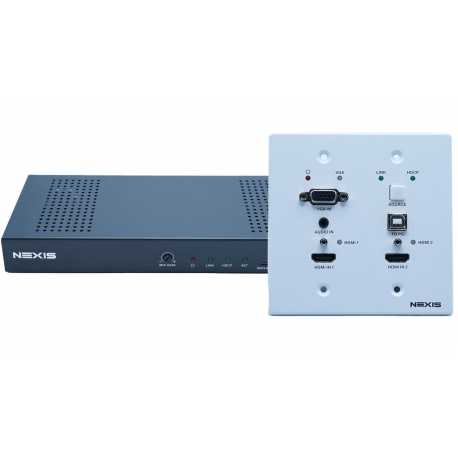

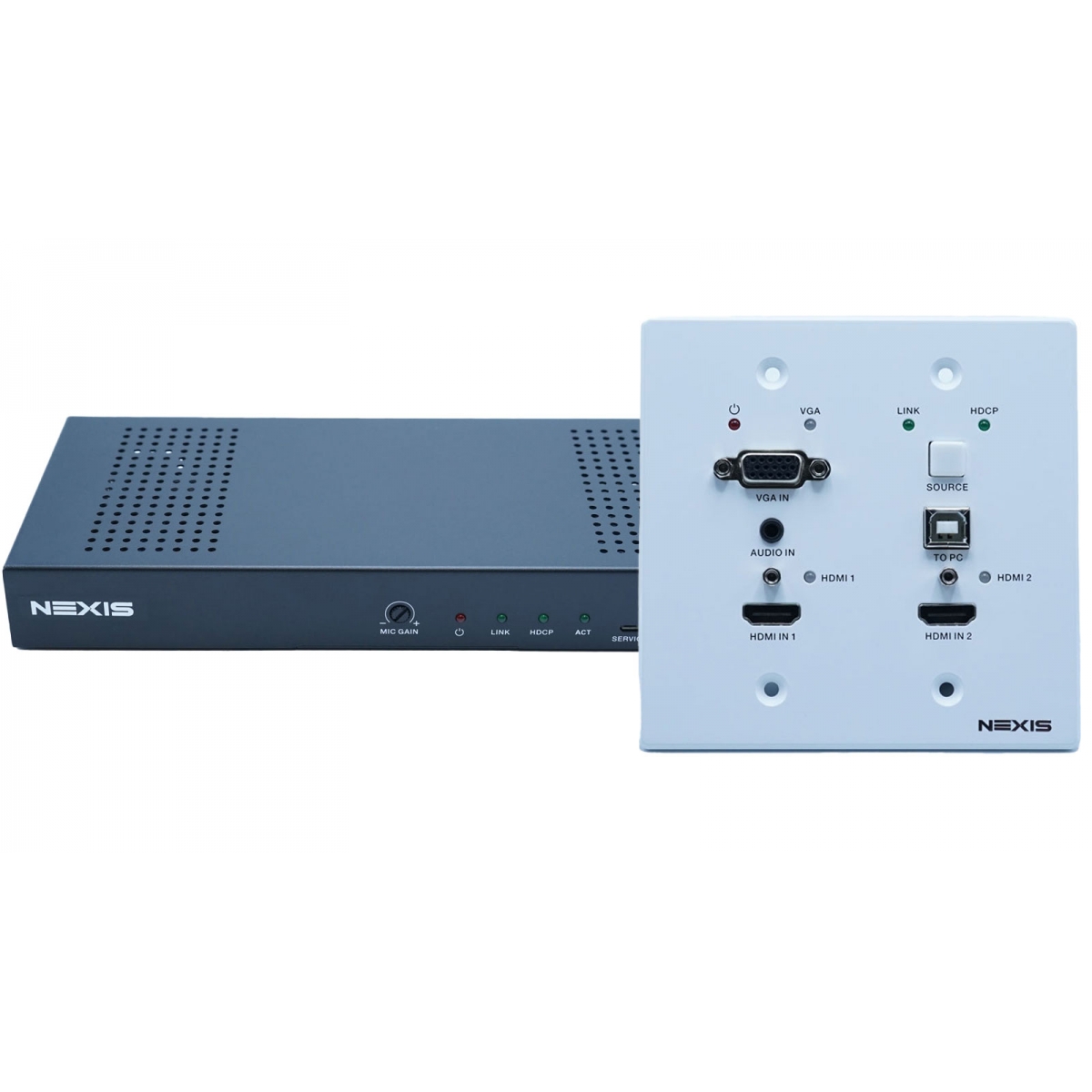

70m HDBaseT 2HDMI, 1VGA extender wall plate 4K resolutions
HW72UP
อุปกรณ์ขยายสัญญาณ 2HDMI, 1VGA input ผ่านสาย CAT5e/6 เส้นเดียว ด้วยเทคโนโลยี HDBaseT รองรับความละเอียดสูงสุด 4K@30Hz ระยะไกล 40m และ 1080p@60 ที่ 70m โดยฝั่ง Input ถูกออกแบบมาให้เป็น Wall Plate
Manualคุณสมบัติ
- รองรับ HDMI 1.4b, HDCP 2.2 และ HDCP 1.4
- รองรับความละเอียดสูงสุดที่ 4K2K@30Hz, 1080p@120Hz และ 1080P 3D@60Hz.
- รองรับ Audio up to 7.1 channels of High Definition audio pass through (LPCM, Dolby TrueHD, และ DTS-HD Master Audio).
- รองรับ HDBaseT™ ผ่านสาย CAT5e/6/7 เส้นเดียวระยะไกล สูงสุด 70m.
- รองรับ multi-VESA Standard VGA formats input.
- รองรับ MIC input.
- ช่อง output รองรับ 2x30watts@4 ohms amplifier
- รองรับ interactive display USB pass-through.
- รองรับการควบคุมอุปกรณ์ผ่านเว็บ Web GUI
- รองรับการควบคุมระดับเสียงและอุปกรณ์ผ่านปุ่มด้านหน้า
- รองรับ relay control
- รองรับ RS-232 control
- ผ่านการรับรองมาตรฐาน CE, FCC, RoHS
การเชื่อมต่อ
หมายเหตุ Control Panel NC01W ไม่รวมใน package
ข้อมูลจำเพาะ
| Technical | |
| HDMI Compliance | HDMI 1.4 |
| HDCP Compliance | HDCP 2.2/HDCP 1.4 |
| Video Bandwidth | 10.2 Gbps |
| Video Resolution |
up to 4K2K@30Hz, |
| Color Space | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Color Depth |
8/10/12-bit |
| HDMI Audio Formats | LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X |
| ESD Protection | Human body model — ±8kV (Air-gap discharge) & ESD Protection ±4kV (Contact discharge) |
| Connection | |

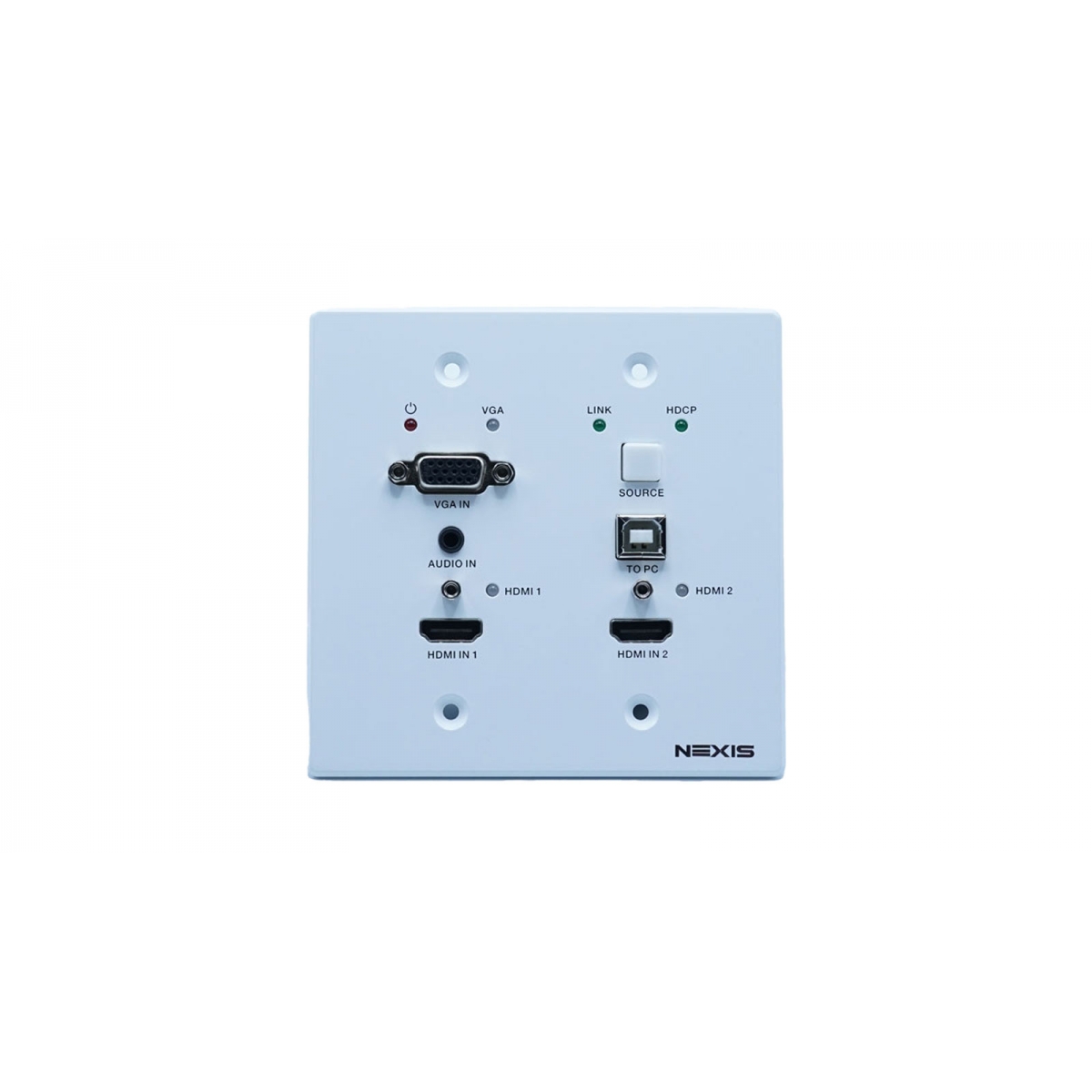

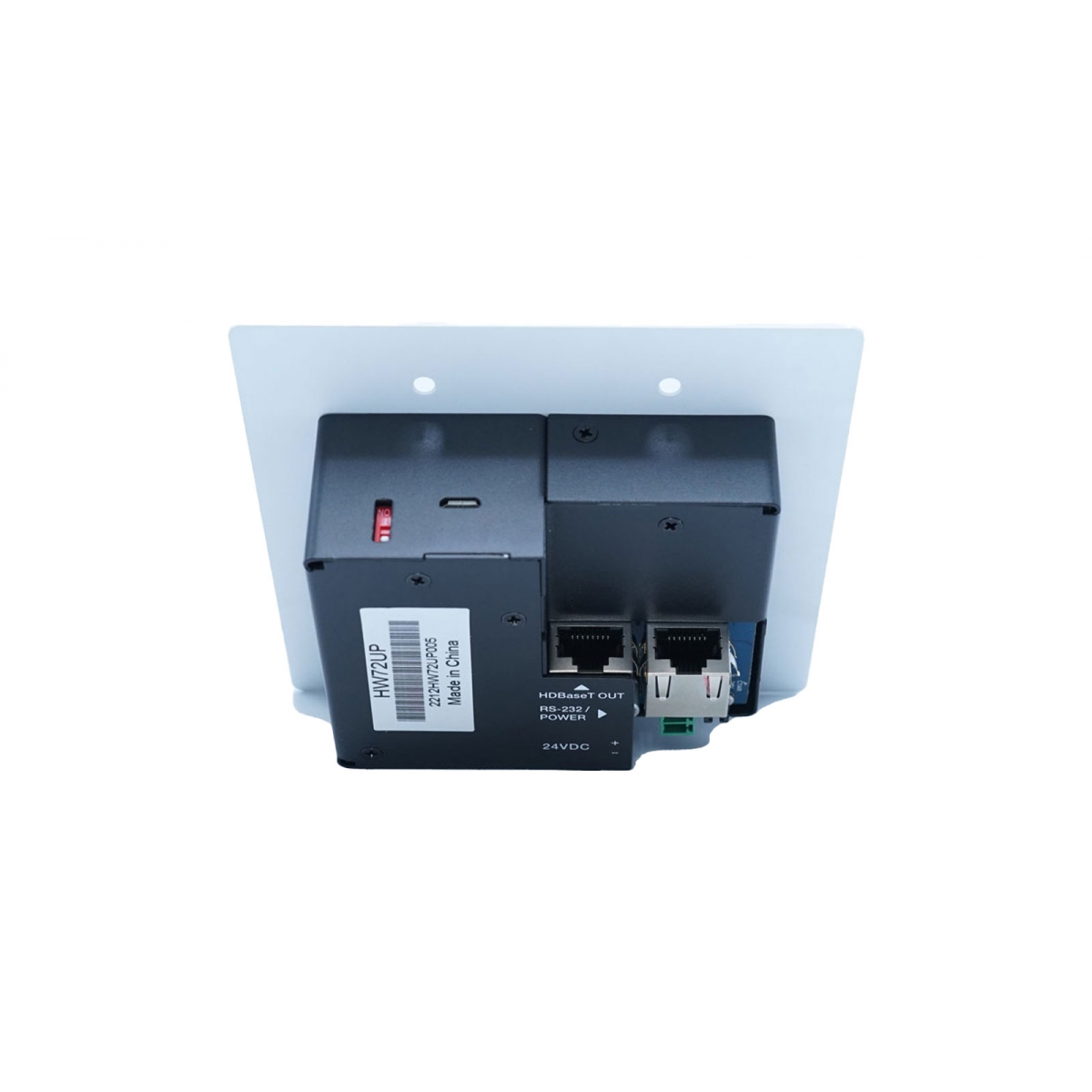

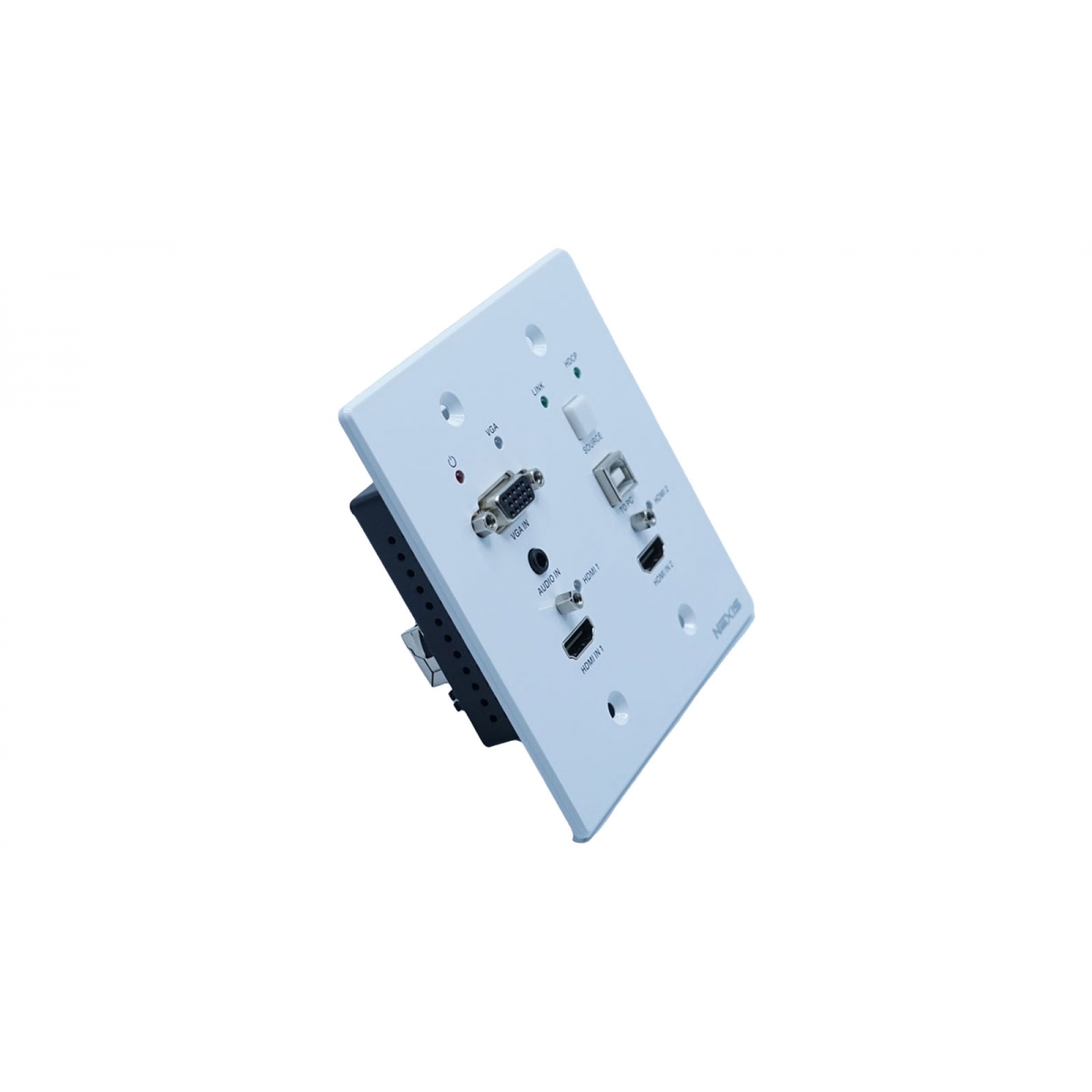

| Transmitter | Inputs: 2x HDMI IN Type A [19-pin female] 1x VGA [DB15 VGA female] 1x AUDIO IN [3.5mm Stereo Mini-jack] 1x RS-232/POWER [RJ45] Outputs: 1x HDBaseT Out [RJ45] |

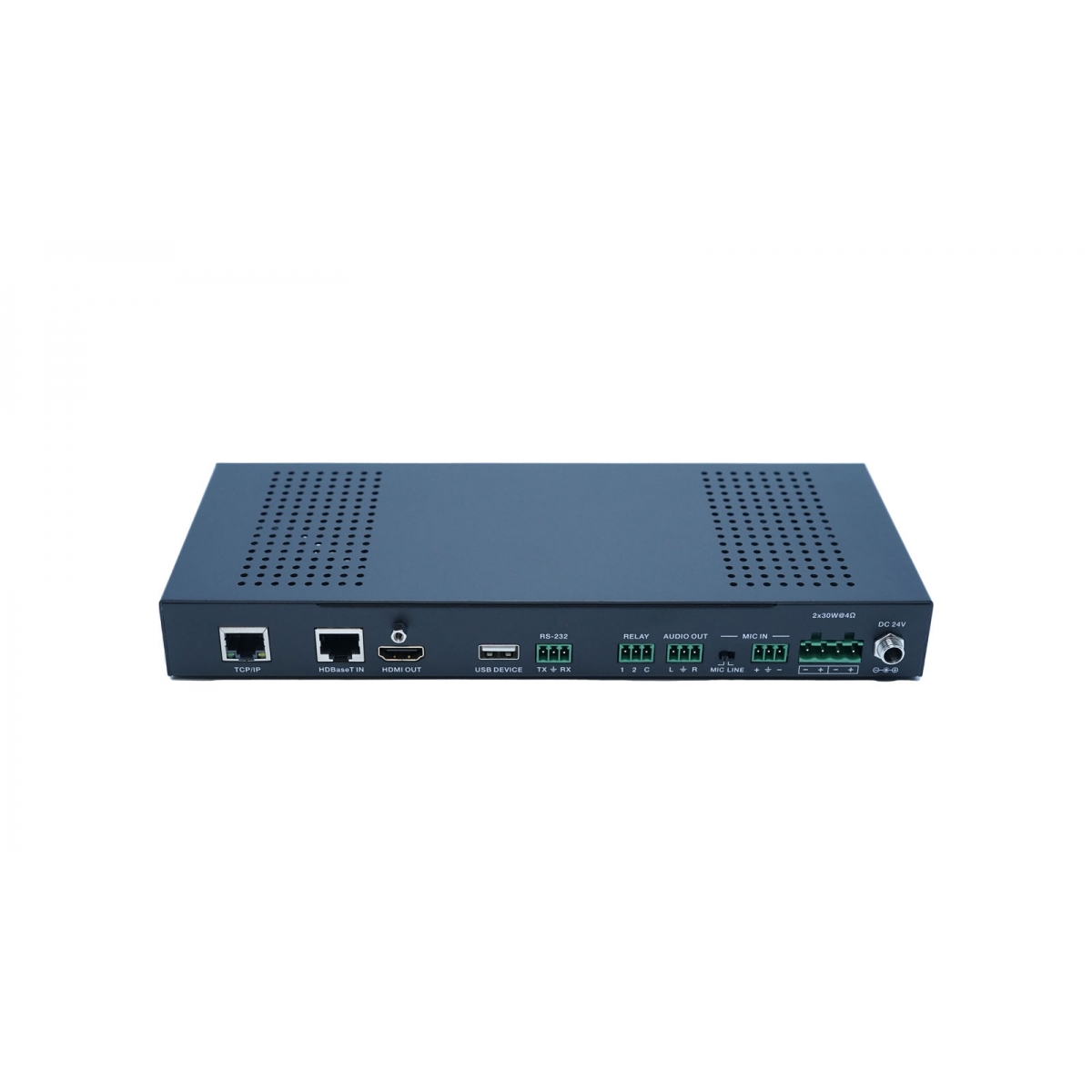

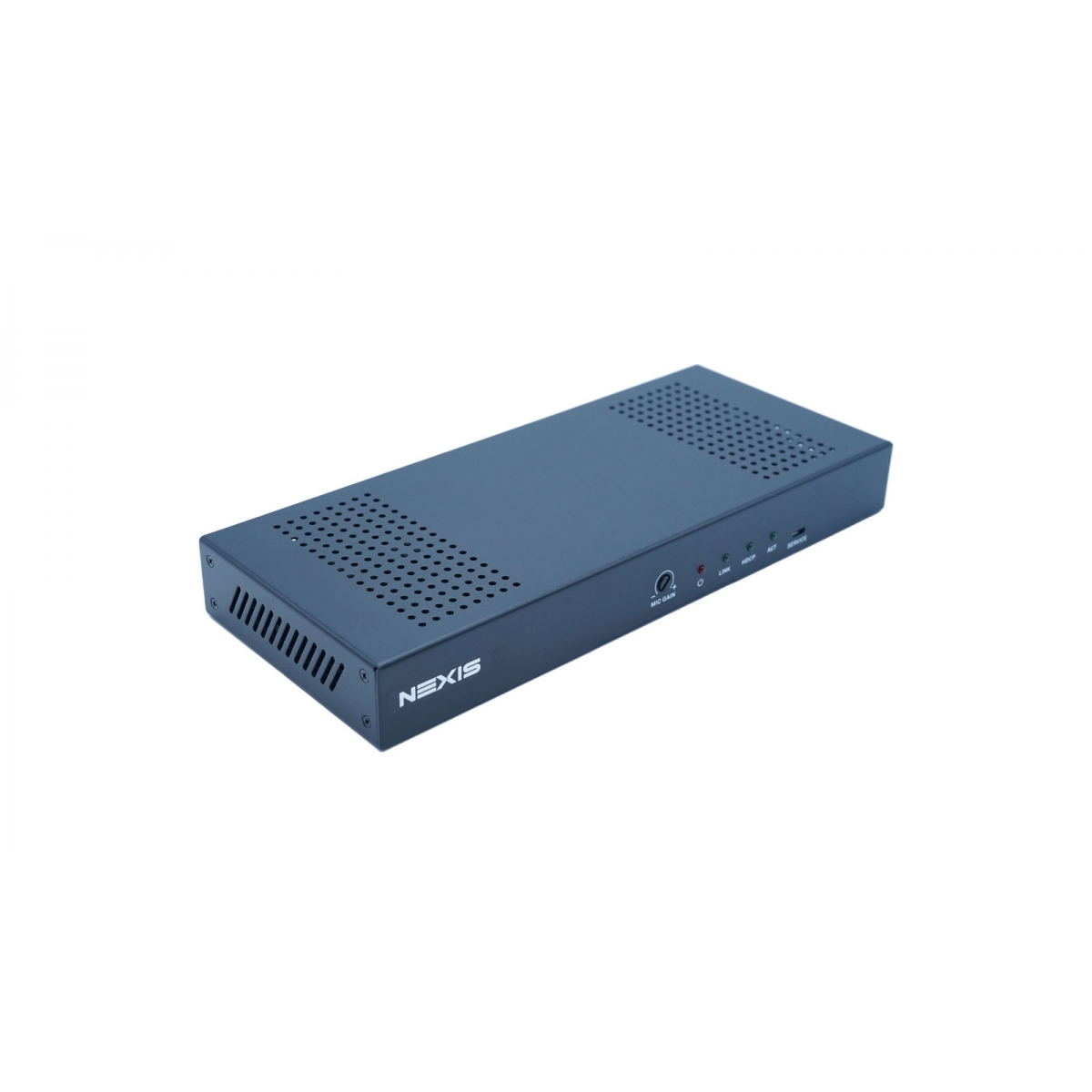

| Receiver | Inputs: 1x HDBaseT In [RJ45] 1x MIC IN [Screw Terminal] 1x USB [USB A TYPE] 1x TCP/IP [RJ45] Outputs: 1x HDMI OUT Type A [19-pin female] 1x RS-232 [Screw Terminal] 1x RELAY [Screw Terminal] 1x AUDIO OUT [Screw Terminal] 1x 2x30watts@4 ohms amplifier output[Screw Terminal] |
| Mechanical | |
| Housing | Metal Enclosure |
| Color | Transmitter:White, Receiver: Black |
| Dimensions | Transmitter: 115.9mm [W] x 114.3mm [D] x 38.7mm [H] Receiver: 250mm [W] x 104mm [D] x 30mm [H] |
| Weight | Transmitter: 305g, Receiver: 758g |
| Power Supply | Input: AC100 - 240V 50/60Hz, Output: DC 24V/3.75A (US/EU standards, CE/FCC/UL certified) |
| Power Consumption | 75W (max) |
| Operating Temperature | 32 - 104°F / 0 - 40°C |
| Storage Temperature | -4 - 140°F / -20 - 60°C |
| Relative Humidity | 20 - 90% RH (no condensation) |
อุปกรณ์ในชุด
- 1× HDMI Extender Transmitter
- 1× HDMI Extender Receiver
- 1× 24V/3.75A DC Power Supply
- 2× Mounting ears
- 1× User Manual
