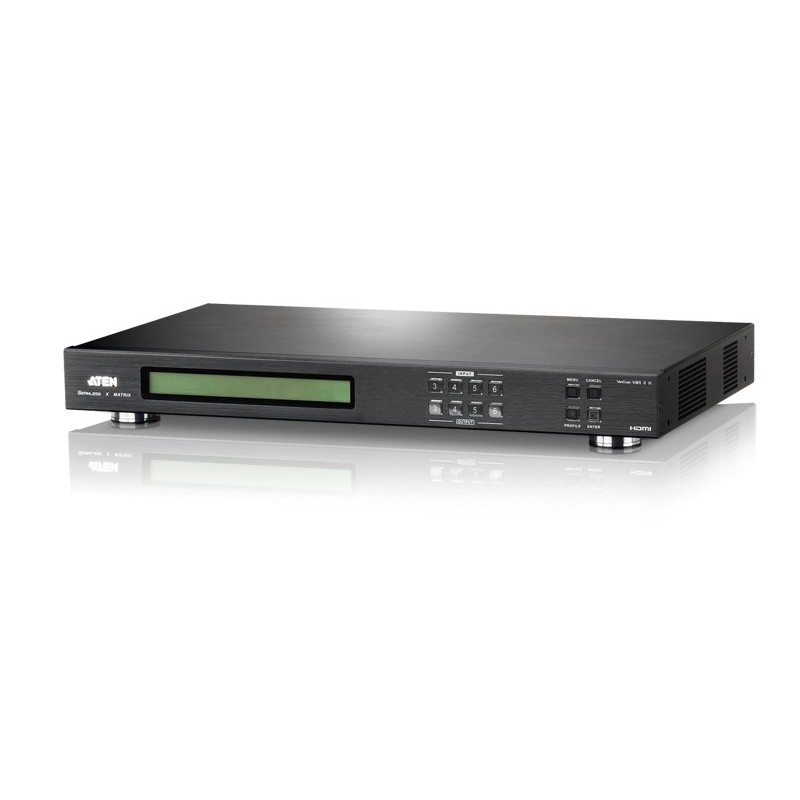

4x4 HDMI Video Wall Matrix Switch with Scaler
VM5404H
VM5404H คือ 4x4 HDMI Video wall (วิดีโอวอลล์) + Seamless Matrix Switch ที่มี Scaler ในตัว เป็น HDMI solution ที่ใช้สำหรับสลับภาพจาก 4 HDMI video source ออก 4 จอ สลับภาพจากแหล่งต้นทาง ออกจอต่างกันได้อิสระ สลับภาพได้แบบไร้รอยต่อ รองรับ EDID
รับประกัน 3 ปีเต็ม
Spec SheetVM5404H คือ 4x4 HDMI Seamless Matrix Switch ที่มี Scaler ในตัว เป็น HDMI solution ที่ใช้สำหรับสลับภาพจาก 4 HDMI video source ออก 4 จอ สลับภาพจากแหล่งต้นทาง ออกจอต่างกันได้อิสระ มีจอ LCD panel ด้านหน้าแสดงผลการเชื่อมต่อ port ต่าง ๆ ได้อย่างรวดเร็วและง่ายดาย
VM5404H ถูกออกแบบมาเป็นพิเศษ ให้เป็น Seamless Switching จึงมั่นใจได้ว่าวิดีโอจะถูกสลับภาพอย่างต่อเนื่องไร้รอยต่อ ควบคุมการสลับภาพได้ตามเวลาจริง และส่งผ่านสัญญาณได้อย่างมีเสถียรภาพ และด้วย Scaler คุณภาพสูงในตัว VM5404H จึงสามารถแปลงความละเอียดของแต่ละ input ได้อย่างหลากหลาย ออกจอที่มีความละเอียดแตกต่างกันได้อย่างเหมาะสมที่สุด
คุณสมบัติพิเศษ
Seamless Switch
สลับภาพไร้รอยต่อ
เมื่อมีการสลับภาพระหว่าง Source ต้นทาง จะไม่มีจอดำ ระหว่างเปลี่ยนภาพให้รำคาญใจ ด้วย seamless engine อัจฉริยะ จึงเปลี่ยนภาพได้อย่างรวดเร็วตามเวลาจริง เหมือนเป็นภาพต่อเนื่อง และมีเสถียรภาพสูง
Scaler Flexibility
ปรับความละเอียดต่างกันได้อิสระ
มีฟังก์ชั่นในการปรับ Scaler ที่ไม่เหมือนใคร เพราะคุณสามารถปรับความละเอียด ของแต่ละแหล่งสัญญาณให้แตกต่างกันได้ คราวนี้ไม่ว่าคุณจะมีจอหลากหลายยี่ห้อในระบบ ที่มีความละเอียดแตกต่างกัน ก็สามารถใช้ร่วมกันได้อย่างไม่ต้องกังวลอีกต่อไป
Video Wall Function
มีฟังก์ชั่นแสดงภาพแบบ Video Wall
นอกจากจะสลับภาพได้แบบ Matrix อิสระแล้ว ยังมีโหมดในการแสดงภาพ แบบ Video Wall อีกด้วย

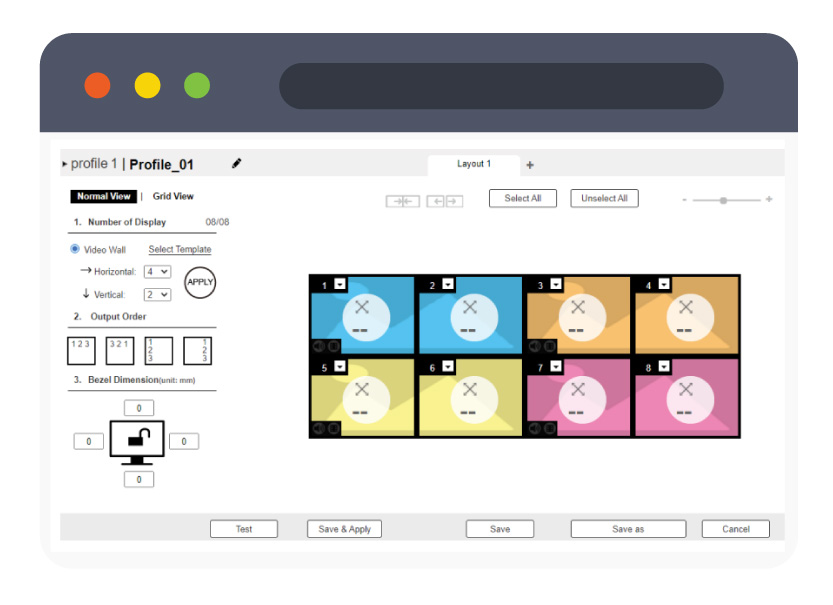

Web GUI ที่ใช้งานง่าย
รองรับการใช้งานผ่าน Web Browser เช่น Chrome, Firefox, Safari ทั้งการตั้งค่าทั่วไป, ออกแบบ Layout แสดงภาพบนวิดีโอวอลล์, สร้าง Profiles แสดงผล, การสลับใช้ Profiles, กำหนดระยะเวลาแสดงผลแต่ละ Profiles
Mobile App Support
รองรับการควบคุมผ่าน Mobile App ทั้งบน iOS, Android (
เพิ่มเติม )
คุณสมบัติอื่น ๆ
- เชื่อมต่อสัญญาณ HDMI ต้นทาง 4 input สลับแสดงผลออก 4 จอ อิสระ
- ต่อสายได้ไกลสูงสุดถึง 15 m. (24 AWG)
- รองรับการแสดงภาพในโหมด Video wall (วิดีโอวอลล์)
- HDMI (รองรับ 3D, Deep color); เข้ากันได้กับ HDCP
- มี Scaler คุณภาพสูงในตัว เพื่อให้สามารถแสดงภาพได้อย่างมีคุณภาพดีที่สุด
- สลับภาพจากหลายแหล่งต้นทาง ออกหลายจอได้อย่างง่ายดายและรวดเร็ว
- Seamless Switch – ช่วยให้ภาพที่ถูกสลับ source มีความต่อเนื่อง สลับภาพได้ตามเวลาจริง และ ส่งสัญญาณได้อย่างมีเสถียรภาพ*
- EDID Expert technology – เลือกตั้งค่า EDID ให้เหมาะสมกับจอที่สุดได้ เพื่อให้แสดงผลได้คุณภาพสูงสุด

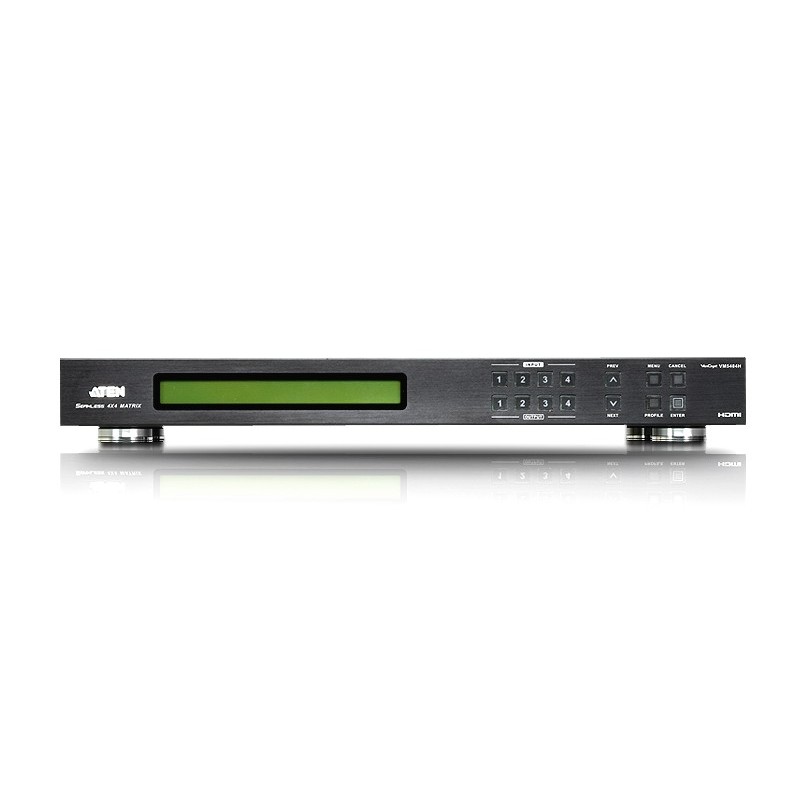

- การควบคุมตั้งค่าจากหน้าเครื่อง:
มี LCD display ด้านหน้า และปุ่มกด
IR Remote Control - การเข้าถึงและใช้งาน:
ควบคุมผ่านทาง Serial port
ใช้งานได้ผ่าน Web Browser Graphical User Interface (GUI)
เรียกใช้งานผ่าน Telnet ได้ - รองรับการต่อพ่วงกันกับรุ่น VM5404H/VM5808H/VM1600A/VM3200 หรือ ต่อผ่าน splitter เพื่อเพิ่มจอในระบบได้**
- มี bi-directional RS-232 serial port ในตัว สำหรับระบบควบคุมระดับสูง
- รองรับความละเอียดสูง ตั้งค่าได้ตั้งแต่ 480p, 720p, 1080i และ 1080p (1920 x 1080)
- รองรับระบบเสียง Dolby True HD และ DTS HD Master audio
- รองรับมาตรฐาน Consumer Electronics Control (CEC)
- รองรับสัญญาณ IR สำหรับควบคุมจาก remote control
- อัพเกรดเฟิร์มแวร์ได้
- ติดตั้งเข้ากับ Rack ได้
- ตัวเครื่องภายนอกทำจากเหล็ก
หมายเหตุ:
* หากเปิดใช้งานฟังก์ชั่น Seamless Switching video output จะไม่รองรับ 3D, Deep Color หรือ interlace(เช่น :1080i)
** ต้องกดเรียกใช้ profiles ที่สัมพันธ์กันทั้ง 2 เครื่อง สอบถามรายละเอียดการเชื่อมต่อเพิ่มเติมได้ที่ Line ID: @macrocare
การประยุกต์ใช้งาน
Sports Broadcasting
Traffic Control Center
News Station
Lecture Hall
Entertainment Bar
Public Display

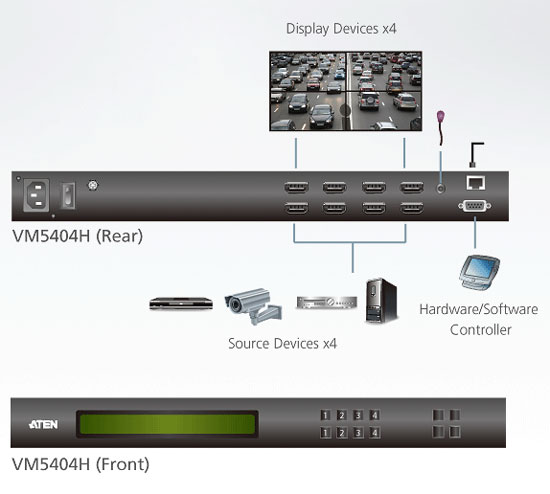

ผังการต่อ
ข้อมูลจำเพาะ

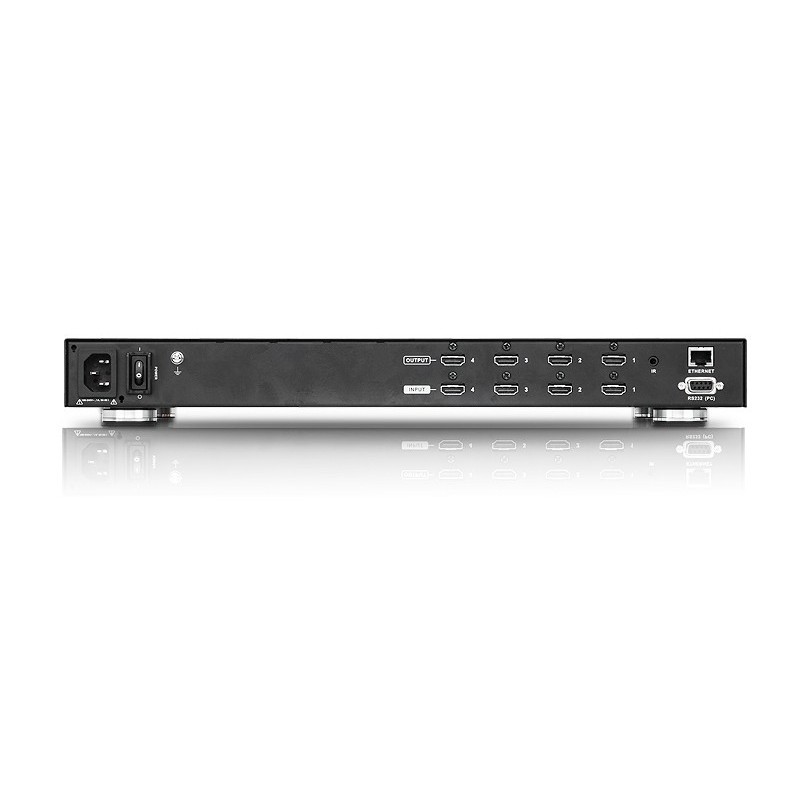

| Connectors | HDMI In | 4 x HDMI Type A Female (Black) |
| HDMI Out | 4 x HDMI Type A Female (Black) | |
| Ethernet | 1 x RJ-45 Female | |
| RS-232 | 1 x DB-9 Female (Black) | |
| IR Input Port | 1 x Mini Stereo Jack Female (Black) | |
| Power | 1 x 3-prong AC Socket | |
| LCD | 1 x LCD Module | |
| Switches | In / Out | 4 x 4 buttons |
| Next | 1 x Pushbutton | |
| Previous | 1 x Pushbutton | |
| Cancel | 1 x Pushbutton | |
| Menu | 1 x Pushbutton | |
| Profile | 1 x Pushbutton | |
| Enter | 1 x Pushbutton | |
| Power | 1 x Rocker | |
| LEDs | Menu | 1 (Green) |
| Profile | 1 (Green) | |
| I/P Rating | 100-240Vac; 50-60Hz; 1.0A | |
| Power Consumption | 120V/36.6W; 230V/37.5W | |
| Environment | Operating Temp. | 0 – 50°C |
| Storage Temp. | –20 – 60°C | |
| Humidity | 0-80% RH, Non-condensing | |
| Physical Properties |
Housing | Metal |
| Weight | 4.10 kg | |
| Dimensions ( L x W x H ) |
43.20 x 26.20 x 4.40 cm | |
- * The specification and pictures are subject to change without notice.
- * All trademarks and logos are the properties of their respective holders.
อุปกรณ์ในกล่อง
- 1x VM5404H 4 x 4 HDMI Matrix Switch with Scaler
- 1x Power Cord
- 1x IR Remote Control
- 1x IR Receiver
- 1x Mounting Kit
- 1x User Instructions
