Manual

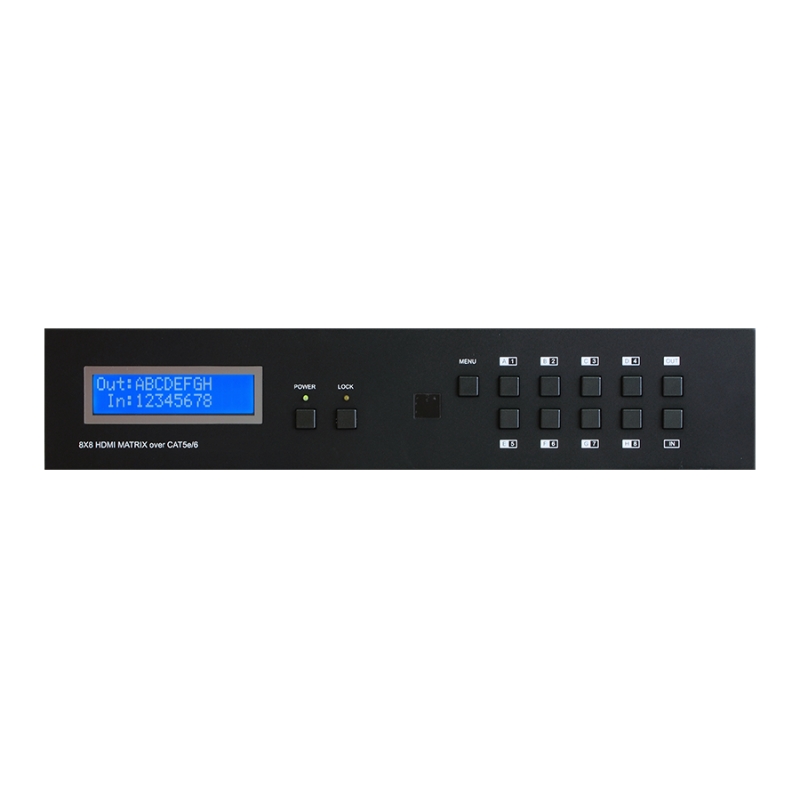

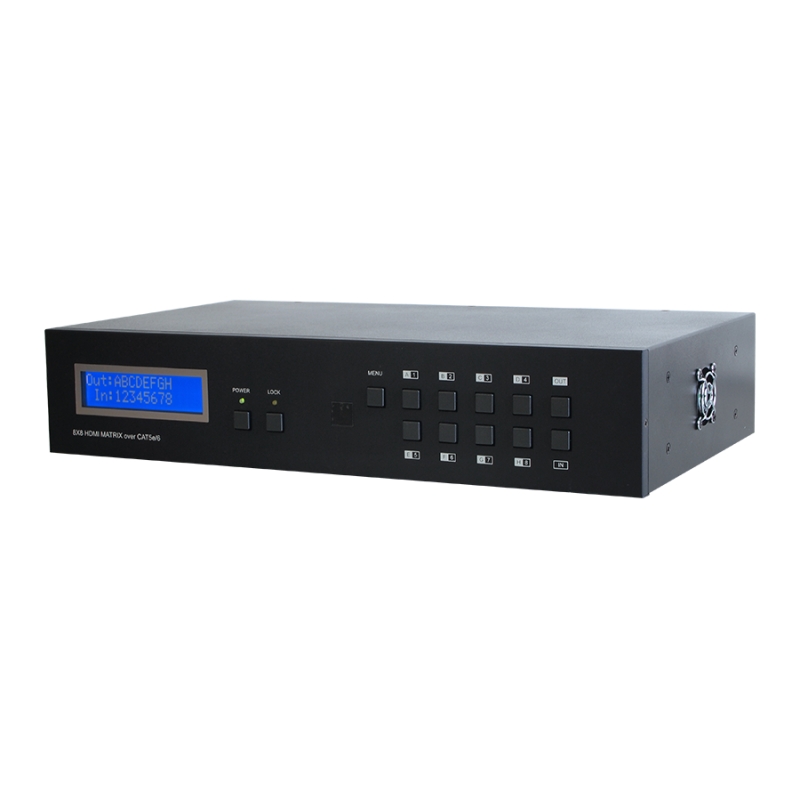

The matrix is an 8×8 HDMI over HDBaseT Matrix. Installers can switch and distribute up to 8 HDMI sources, and 2-Way IR to lengths of up to 60m using CAT5e/6/7 cable infrastructure. Control of the matrix is via IP, RS-232, IR remote, or manual selection buttons. This single box solution will enable an installer to confidently integrate an eight zone multi-room AV system. The matrix is designed to be used with the compatible receiver which enables the use of 2-Way IR control and 24V PoC (Power over Cable) features.

Features

• Supports all v1.4 HDMI resolutions
• Common supported resolutions - HDTV: 480p, 576p, 720p, 1080i, 1080p, 1080p24; PC: VGA, SVGA, XGA, WXGA, SXGA, UXGA, WUXGA
• HDMI, HDCP, and DVI complaint
• Supports passthrough of all standard digital audio formats: LPCM 2.0/5.1/7.1, Bitstream, and HD Bitstream (up to 192kHz)
• Uncompressed data transfer over single CAT cable (60m via CAT5e/6/7)
• Supports HDMI input up to 15m at 1080p/8bit or 10m at 1080p/12bit
• Supports RS-232, 2-Way IR, manual selection buttons, and HDMI CEC control passthrough
• Selectable EDID settings - TV (downstream) and STD (fixed)
• Compact 2U rackmount design
• Supports IP control
• Supports 3D signals

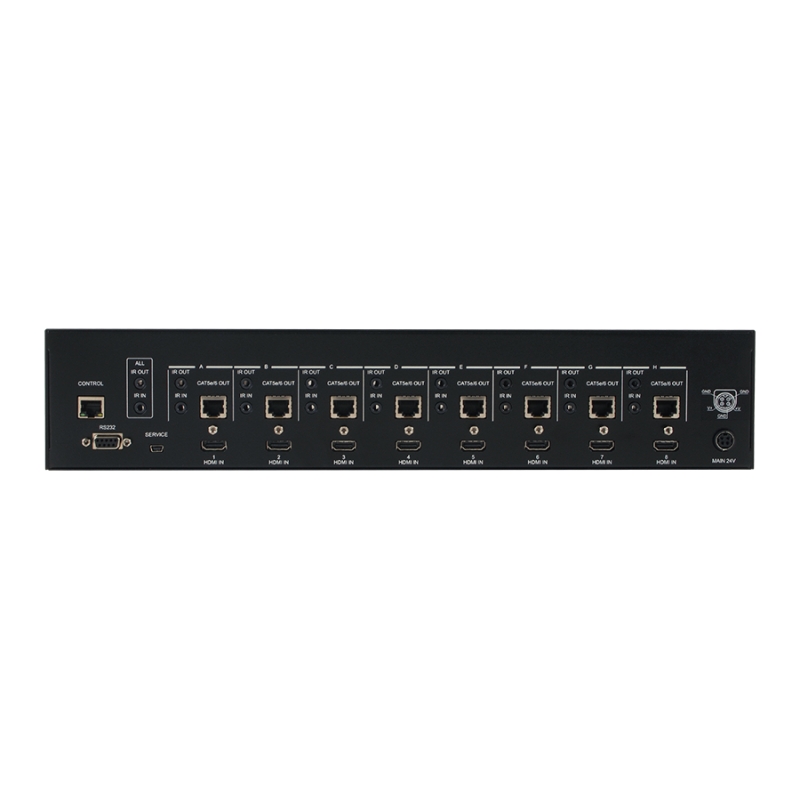

Inputs	8x HDMI [8x Uncompressed AV and Data] 8x 3.5mm Stereo Mini-jack [8x Infrared Receiver] 1x 3.5mm Stereo Mini-jack [1x All Infrared Receiver] 1x 9-pin D-sub [1x RS-232 Data] 1x RJ45 [1x IP Control] 1x USB Mini-B [1x Propriety Data]
Outputs	8x RJ45 [8x HDMI & Propriety Data] 8x 3.5mm Stereo Mini-jack [8x Infrared Emitter] 1x 3.5mm Stereo Mini-jack [1x All Infrared Emitter]
PSU:	24V/6.25A
Dimensions	438mm [W] x 255mm [D] x 93mm [H]
Net Weight	4458g

Diagram
