Spec Sheet
64 Port KVM Over IP Switch ที่มาพร้อม FPGA graphic processor ให้ความละเอียดสูงถึง 1920x1200 โอนถ่ายข้อมูลผ่าน Extream Virtual Media ที่เร็วขึ้นกว่า 2 เท่า และปลอดภัยสูงสุด ด้วยมาตรฐาน FIPS 140-2 Level 1 Security ควบคุมเซิร์ฟเวอร์ต่างเครื่อง ได้พร้อมกันจาก 1 Local user และ 4 Remote User
คุณสมบัติใหม่ เฉพาะ ATEN KN New Series
- ใช้ FPGA graphic processor ให้ความละเอียดสูงถึง 1920x1200
- โอนถ่ายข้อมูลผ่าน Extream Virtual Media ที่เร็วขึ้นกว่า 2 เท่า
- ปลอดภัยสูงสุด ด้วยมาตรฐาน FIPS 140-2 Level 1 Security
- ควบคุมเซิร์ฟเวอร์ต่างเครื่อง ได้พร้อมกันจาก 1 Local user และ 4 Remote User
ฮาร์ดแวร์

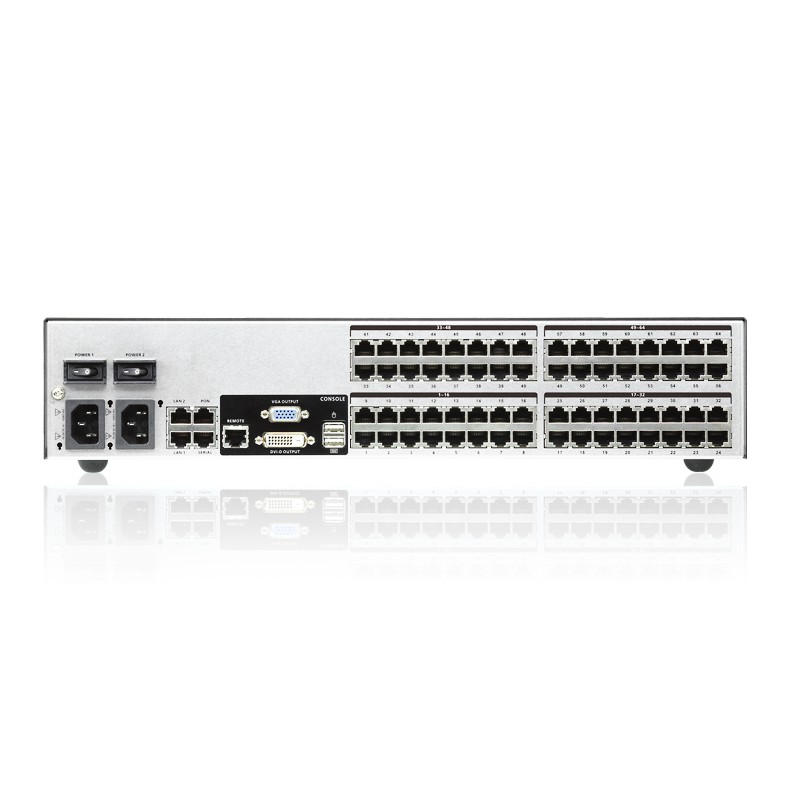

- มีพอร์ต RJ-45 เชื่อมต่อด้วยสาย Cat5e/6 ไปยังเซิร์ฟเวอร์ ได้มากถึง 64 พอร์ต ตัวเครื่องติดตั้งเข้ากับ rack 2U ได้
- มีช่อง Laptop USB Console (LUC) - ใช้พอร์ต USB เชื่อมต่อกับแล็ปท็อปโดยตรง สำหรับการใช้งานคอนโซลแบบง่าย ๆ
- รีโมทเข้าถึง KVM ระยะไกล ผ่าน IP โดยสามารถเข้าใช้งานเซิร์ฟเวอร์ต่างเครื่องได้พร้อมกันสูงสุด 4 คน (4 bus remote session)
- มี 2 พอร์ต LAN แบบ 10/100/1000 Mbps เลือกใช้งานได้ 2 แบบ คือ 2 IP Address หรือ Redundant IP
- รองรับการใช้ร่วมกับ Blade Server
- รองรับ PS/2, USB, Sun Legacy (13W3) และ การเชื่อมต่อแบบ Serial (RS-232)

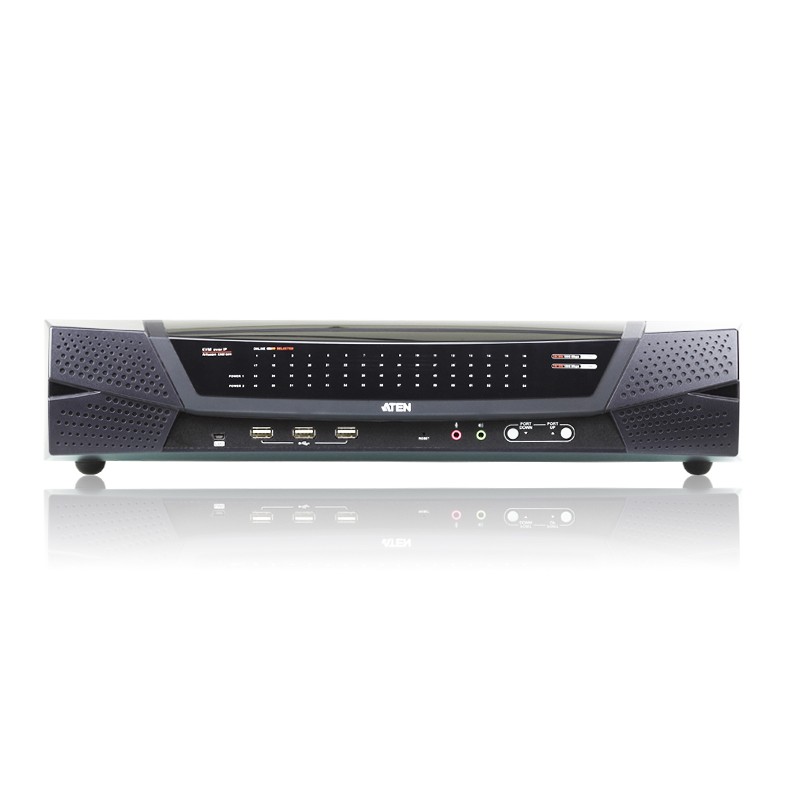

- คอนโซลที่หน้าเครื่องมี ช่องต่อคีย์บอร์ด หรือ เมาส์ แบบ USB
- รองรับหลากหลายเซิร์ฟเวอร์ ทั้ง Windows, Mac, Sun, Linux และ VT100 ของอุปกรณ์ Serial
- รองรับการสลับใช้งาน audio ของเซืร์ฟเวอร์ (เฉพาะ CPU module ที่รองรับ audio)
- มี Power Supply คู่ ทำงานทดแทนกันได้ทันที หากตัวใดตัวหนึ่งเสีย
- ความละเอียดของภาพสูง - ถึง 1920 x 1200 @ 60Hz - ความลึกของสี 24 บิต สำหรับ Local ได้ถึง 50 เมตร และ 24 บิตสำหรับการรีโมทระยะไกล
- เฝ้าระวัง และ ควบคุมเซิร์ฟเวอร์ได้ถึง 64 เครื่อง และต่อพ่วงกัน KVM แบบ cascade* เพื่อเพิ่มพอร์ตให้ควบคุมเซิร์ฟเวอร์ได้ถึง 512 เครื่อง
* KVM Switch ที่ Cascade ได้ ดังต่อไปนี้: CS9134, CS9138, CS88A, KH1508, KH1516, KH1508A และ KH1516A
การบริหารจัดการ
- สร้างได้ถึง 64 บัญชีผู้ใช้ - ใช้งานได้พร้อมกันถึง 32 คน โดยแบ่งปันการควบคุม
- รองรับการใช้งานร่วมกับ Blade Server
- Green IT-Fan speed ความเร็วพัดลม แตกต่างกันไปตามอุณหภูมิ
- เก็บ Event logging และ รองรับ Windows-based Log Server
- แจ้งเตือนเหตุการณ์ของระบบผ่านทางอีเมล์ SMTP; SNMP Trap และ สนับสนุน Syslog
- กำหนดเหตุการณ์ ที่ต้องการให้แจ้งเตือนได้
- อัพเกรดเฟิร์มแวร์ได้
- รองรับการเข้าถึงแบบ out-of-Band ผ่าน Modem dial-in/dial out/dial back
- มีฟังก์ชั่น Adapter ID เก็บข้อมูลพอร์ตนั้น ๆ ไว้ในหน่วยความจำของ CPU Module ช่วยให้ผู้ดูแลย้ายเซิร์ฟเวอร์ไปยัง Port อื่นได้โดยไม่ต้องกำหนดค่า CPU Module หรือ KVM ใหม่
- ใช้งานร่วมกันกับ ATEN Altusen CC2000 Management Software ได้
- สามารถทำ Power Association กับพอร์ต KVM เมื่อใช้งานกับ ATEN PDUs สำหรับควบคุมการเปิดปิดจากระยะไกล
- รองรับ IPv6
ใช้งานง่าย
- มี Panel Array Mode ช่วยให้สามารถดูหน้าจอของเซิร์ฟเวอร์ทุกเครื่องได้จากหน้าจอเดียวกันได้ทั้ง จาก Local และ Remote Console
- ใช้งานได้ทั้งจาก Local Console หน้าเครื่อง, Web Browser และ AP GUIs มีอินเตอร์เฟซที่เข้าใจง่าย หลายภาษา ช่วยลดเวลาการฝึกอบรมผู้ใช้ และ เพิ่มประสิทธิภาพการทำงาน
- รองรับ Multiplatform ทั้ง (Windows, Mac OS X, Linux, Sun)
- สนับสนุนหลายเบราว์เซอร์: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
- Browser-based UI ใช้ในเทคโนโลยี Pure Web ช่วยให้ผู้ดูแลระบบ เรียกใช้งานได้โดยไม่ต้องติดตั้ง Java
- ผู้ใช้สามารถเรียกใช้งานเซิร์ฟเวอร์ได้หลายหน้าต่างพร้อมกัน เพื่อควบคุมเซิร์ฟเวอร์หลายเครื่องพร้อมกันในระหว่างการเข้าสู่ระบบครั้งเดียว
- มีโหมด Full-screen หรือ sizable และ scalable เพื่อปรับขนาดหน้าต่างของหน้าจอรีโมทได้ตามต้องการ
- มีฟังก์ชั่น Keyboard/mouse Broadcast - ผู้ใช้สามารถสั่งงานจากคีย์บอร์ด และ เมาส์ ไปยังหลาย ๆ ซีพียูได้พร้อม ๆ กัน ด้วยการสั่งงานเพียงครั้งเดียว
- มีระบบ Video syncing กับ Local Console หน้าเครื่อง - ส่งข้อมูล EDID ของจอภาพที่เก็บไว้ใน KVM Adapter (CPU Module) ช่วยเพิ่มประสิทธิภาพในการแสดงผลความละเอียดให้เหมาะสมที่สุด
ความปลอดภัย
- สนับสนุนการตรวจสอบสิทธิเมื่อผู้ใช้รีโมทเข้ามาใช้งานด้วย: RADIUS, LDAP, LDAPS และ MS Active Directory
- รองรับการเข้ารหัสข้อมูล SSL 128 บิต และ RSA ใบรับรอง 2048 บิต เพื่อความปลอดภัยของผู้ใช้เข้าสู่ระบบจากเบราว์เซอร์
- User สามารถเลือกการเข้ารหัสข้อมูล Video, Keyboard, Mouse และ Virtual Media ได้เองอย่างยืดหยุ่น ทั้งแบบ DES 56 bit, 3DES 168 bit, AES 256 bit, RC4 128 bit หรือ Random ก็ได้ อิสระ
- สามารถคัดกรอง IP / MAC Address ได้
- กำหนดผู้ใช้ และสิทธิ์ของกลุ่มเซิร์ฟเวอร์ สำหรับการเข้าถึงและการควบคุมได้
- Automated CSR creation utility and third party CA certificate authentication
Virtual Media
- รองรับ Virtual Media ให้คุณโอนไฟล์จากเครื่องรีโมท ไปยังเซิร์ฟเวอร์ได้ เช่น การ Update Patch หรือติดตั้ง OS New
- Virtual Media สามารถใช้งาน ได้ถึงระดับ BIOS
- รองรับ USB mass storage ทั้ง flashdrive, usb hdd, Folder, ISO file, USB floppy disk, usb card reader, usb fingerprint reader,USB CD/DVD-ROM
Virtual Remote Desktop
- คุณภาพของวิดีโอที่สามารถปรับเปลี่ยนได้เพื่อให้เหมาะสมกับประสิทธิภาพความเร็วในการถ่ายโอนข้อมูล เช่น การตั้งค่าความลึกของสี ขาว-ดำ และการตั้งค่า noise เพื่อบีบอัดของข้อมูล ในสถานการณ์ที่เน็ตเวิร์คมีความเร็วจำกัด
- มีระบบกระดานข้อความ สำหรับการติดต่อสื่อสารระหว่างผู้ใช้ระยะไกล
- มีระบบ Mouse DynaSync - จึงไม่ต้องตั้งค่าเมาส์ของเครื่อง remote ให้ตรงกับเครื่องเซิร์ฟเวอร์ (เฉพาะการต่อเมาส์และโมดูลแบบ USB เท่านั้น)
- รองรับ Exit Macro - ช่วยให้เครื่องเซิร์ฟเวอร์ทำงานตามคำสั่งที่ตั้งไว้อัตโนมัติ เมื่อ logout จาก KVM หรือ สลับไปใช้งานพอร์ตอื่น เช่น ตั้งให้ logout ออกจาก Windows เมื่อมีการ logout ออกจาก KVM
- มีระบบ On-screen keyboard ให้เรียกใช้บนหน้าจอได้หลายภาษา
- เข้าใช้งานเซิร์ฟเวอร์ ได้ถึงระดับ BIOS
KVM Adapter Module (CPU Module)
อุปกรณ์ ประกอบ ที่ต้องใช้ร่วมกัน ตามประเภทของเซิร์ฟเวอร์ (*ไม่รวมใน package)
KA7120 สำหรับเซิร์ฟเวอร์แบบ PS/2 เช่น Windows/Linux
KA7170 สำหรับเซิร์ฟเวอร์แบบ USB (รองรับทั้ง Windows, Linux, Mac, Sun)
KA7130 สำหรับเซิร์ฟเวอร์แบบ Sun Lagacy system (พอร์ต display แบบ 13w3)
KA7140 สำหรับเซิร์ฟเวอร์ หรือ อุปกรณ์ แบบ Serial RS232
KA7166 สำหรับเซิร์ฟเวอร์แบบ DVI และ USB สำหรับ Smart Card/CAC รองรับ PC, Mac, Sun
KA7168 สำหรับเซิร์ฟเวอร์แบบ HDMI และ USB สำหรับ Smart Card/CAC รองรับ PC, Mac, Sun
KA7169 สำหรับเซิร์ฟเวอร์แบบ DisplayPort และ USB สำหรับ Smart Card/CAC รองรับ PC, Mac, Sun
KA7175 สำหรับเซิร์ฟเวอร์แบบ USB (Virtual Media)
KA7176 สำหรับเซิร์ฟเวอร์แบบ USB (Virtual Media with Audio)
KA7177 สำหรับเซิร์ฟเวอร์แบบ USB (Virtual Media with Smart Card Reader)

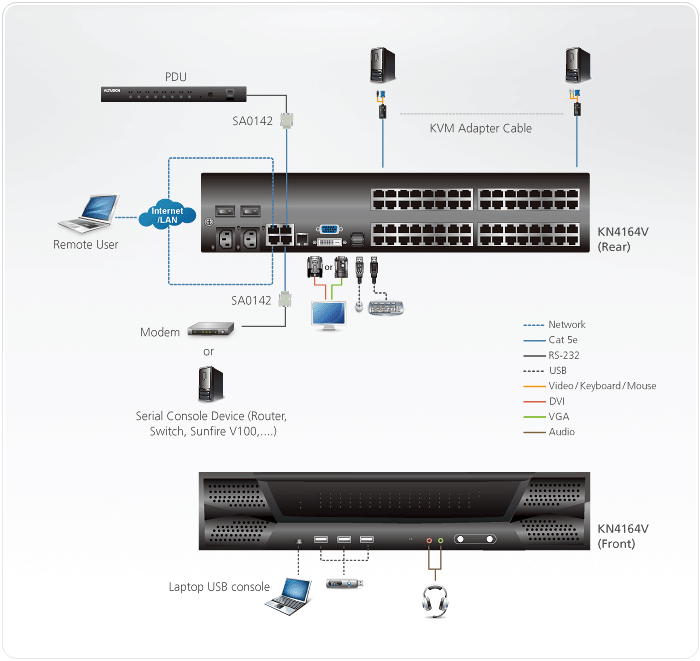

ผังการต่อ
ข้อมูลจำเพาะ
Computer Connections |
Direct |
64 |
Maximum |
512 (via Cascade KVM Switches) |
Console Connections |
Local |
1 |
Remote |
4 |
Port Selection |
Pushbuttons, Hotkeys, GUI |
Connectors |
Console Ports |
2 x USB Female (Black) 1 x DVI-D Female (White) 1 x VGA HDB-15 (Blue) 1 x RJ-45 Female (Black) |
KVM Ports |
64 x RJ-45 Female (Black) |
USB Port |
3 x USB Female (Black) |
Audio |
2 x Audio Jack Female (Pink; Green) |
Laptop USB Console (LUC) Port |
1 x Mini-USB Female (Black) |
PON |
1 x RJ-45 Female (Black) |
Serial |
1 x RJ-45 Female (Black) |
LAN Ports |
2 x RJ-45 Female (Black) |
Power |
2 x IEC 60320/C14 |
Switches |
Power |
2 x Rocker Switches |
Port Selection |
2 x Pushbuttons |
Reset |
1 x Semi-recessed Pushbutton |
LEDs |
Online / Selected |
64 (Green/Orange) |
Power |
2 (Blue) |
Link 10 / 100 / 1000 Mbps |
2 (Red/Orange/Green) |
Emulation |
Keyboard / Mouse |
PS/2; USB |
Video |
Local |
1920 x 1200 @ 60Hz |
Remote |
1920 x 1200 @ 60Hz |
I/P Rating |
100–240V~ ; 50-60Hz; 1A |
Power Consumption |
Single Power |
110V/64.24W; 220V/61.27W |
Dual Power |
110V/32.52W; 220V/31.19W (per input) |
Scan Interval |
1 – 255 Sec |
Environmental |
Operating Temperature |
0 - 40˚C |
Storage Temperature |
-20 - 60˚C |
Humidity |
0 - 80% RH, Non-condensing |
Physical Properties |
Housing |
Metal |
Weight |
7.00 kg |
Dimensions (L x W x H) |
43.36 x 41.26 x 8.80 cm |
- * The specification and pictures are subject to change without notice.
- * All trademarks and logos are the properties of their respective holders.
