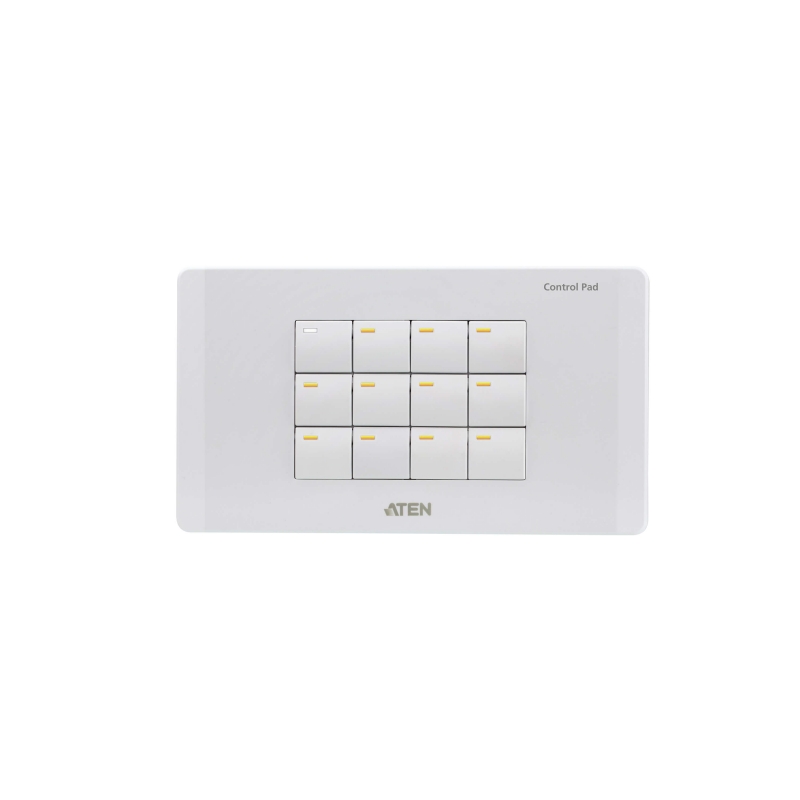

ATEN Control System - 12-button Meeting Room Control Pad (EU, 2 Gang)
VK0200
Meeting room controller ที่อยู่ในรูปของ Keypad 12 ปุ่ม (Control Pad) ออกแบบมาให้ติดตั้งกับผนังห้องประชุมแบบถาวร สามารถควบคุมอุปกรณ์ไฟฟ้าต่าง ๆ ได้ เพียงแค่เชื่อมต่ออุปกรณ์, กำหนดคำสั่งต่าง ให้กับปุ่มตามต้องการ ก็ใช้งานได้ทันที รองรับการควบคุมปกรณ์ยี่ห้ออื่น ๆ ได้
รับประกัน 3 ปีเต็ม
Brochure (TH)
SpecVK0200 คือ Meeting Room Controller ที่ถูกออกแบบมาให้อยู่ในรูปของ Keypad 12 ปุ่มในตัว สำหรับติดตั้งกับผนังแบบถาวร ผู้ใช้สามารถควบคุมอุปกรณ์ไฟฟ้าต่าง ๆ ได้จากปุ่มกด เช่น เปิดปิดไฟ, ม่าน, โปรเจคเตอร์, สลับภาพและเสียง, ควบคุมกล้อง และ อีกมากมาย เพียงเชื่อมต่ออุปกรณ์ เข้ากับ Interface ที่มีให้ (RS232, Relay, Digital Intput, Ethernet) จากนั้น ตั้งค่าปุ่มกดด้วย ซอฟต์แวร์ ก็ใช้งานได้ทันที

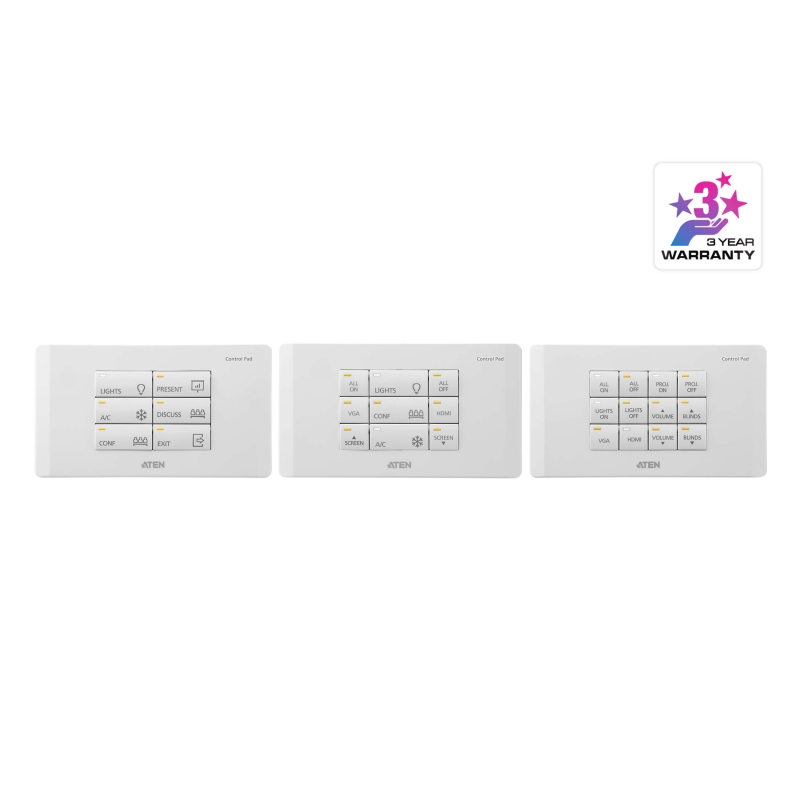

Keypad Layout Example
คุณสมบัติ
VK0200 Meeting Room Control Pad

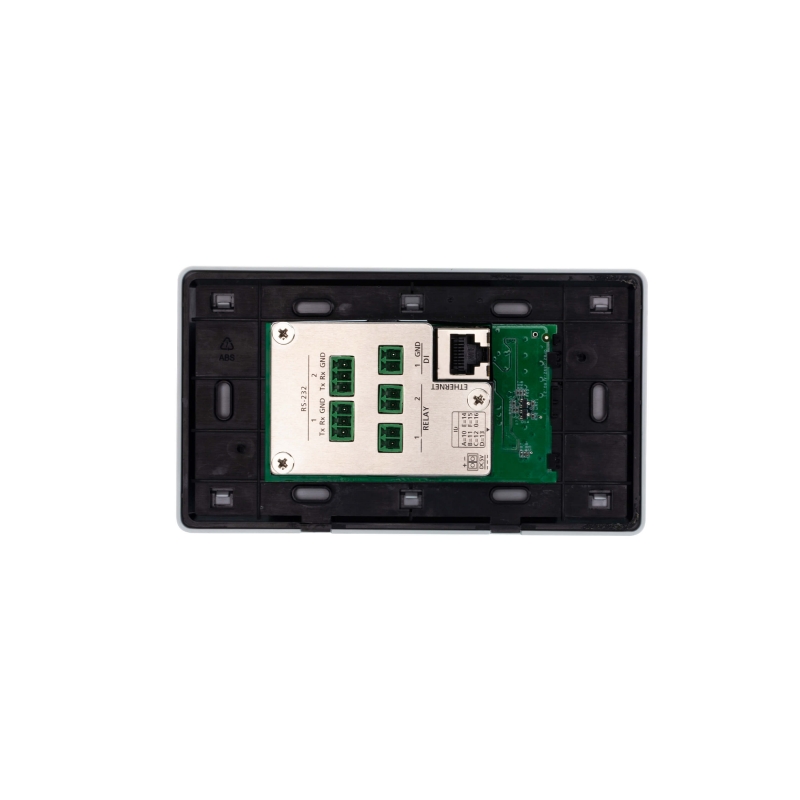

- รองรับการเชื่อมต่อหลากหลาย Interface:
- 2 x RS-232 ports
- 2 x Relay channels
- 1 x Digital input channel
- 1 x Ethernet port
- ออกแบบมาให้ติดกับผนังรูปแบบ 2-gang EU-type และ MK-type junction boxes
- ปรับเปลี่ยนรูปแบบของปุ่มกดได้ถึง 125 layout ตั้งแต่ 6 ถึง 12 ปุ่ม
- Web Viewer แสดงแผงปุ่มกดบนหน้า web browser ได้ ช่วยให้คุณควบคุมได้ง่ายขึ้น ใหม่!
- รองรับโปรโตคอล Modbus – ช่วยให้สามารถบูรณาการกับอุปกรณ์ Modbus ได้ รวมถึง TCP, RTU และข้อมูล checksum ใหม่!
- รองรับ native KNX IP สำหรับระบบบริหารจัดการของอาคาร
- รองรับ Telnet, TCP, UDP, HTTP, HTTPS, ONVIF และ PJLink compliant
- รองรับการสำรองไฟล์ project file*
- Web GUI สำหรับตั้งค่าระบบได้ง่าย ๆ
- รองรับ SSH communication สำหรับเฝ้าดูข้อมูล**
- มี LED indication แสดงการเชื่อมต่อ และสถานะกของฮาร์แวร์
- LEDs 2 สีบนปุ่ม สำหรับแสดงสถานะในที่มืด
- Redundant power supplies – รองรับการจ่ายไฟทั้งจาก Power over Ethernet และ DC 5V (อุปกรณ์เสริม)
- รองรับการควบคุมปกรณ์ยี่ห้ออื่น ๆ ได้
รองรับการเพิ่ม Keypad (VK108US / VK112EU) ในระบบเพิ่มเติมได้ถึง 10 ตัว โดยเชื่อมต่อในเครือข่ายเดียวกัน
รองรับการใช้งานร่วมกับชุดไมค์ก้านสำหรับประชุม มากมาย อาทิ เช่น
- BOSCH CCS 1000D
- BOSCH DCN CCU2
- BOSCH DCNM-WAP DICENTIS WIRELESS
- TOA TS-D1000-MU
- TOA TS-D1100-MU
- Televic D-Cerno
- Shure DDS5900
สามารถนำไมค์รุ่นที่ไม่มีในรายการมาทดสอบและโปรแกรมให้ทำงานร่วมกันเพิ่มเติมได้ ติดต่อได้ที่ LINE @macrocare
VK6000 Configurator Software
- การตั้งค่าโปรไฟล์ที่เรียบง่ายด้วยขั้นตอนการกำหนดค่าที่ง่ายดายผ่าน GUI ที่ใช้งานง่าย
- ออกแบบ GUI สำหรับใช้บน mobile device และ PC เองได้***
- รองรับ ControlAssist ที่ช่วยให้ควบคุม PC ได้ (PC shutdown, media files, PowerPoint files)****
- มี Database Generator ในตัว สำหรับเพิ่มคำสั่งควบคุมอุปกรณ์ต่าง ๆ เพิ่มเติมได้
- มี ATEN Library ซึ่งประกอบไปด้วยไดร์ฟเวอร์นับ 10,000+ อุปกรณ์และ ATEN VanCryst product drivers ทุกรุ่น
- การสื่อสารสองทางช่วยให้การตรวจสอบเหตุการณ์ที่กำหนดโดยผู้ใช้สามารถเรียกใช้การดำเนินการต่อไปได้โดยอัตโนมัติ
- เครื่องมือทดสอบเพื่อตรวจสอบคำสั่งที่กำลังดำเนินการก่อนอัปโหลดโปรไฟล์
หมายเหตุ
* แต่ละ ATEN Control Box สามารถสำรองได้ 1 โปรเจคไฟล์
** SSH protocol สามารถใช้สำหรับ monitoring ข้อมูลที่รับส่งระหว่าง Control Pad เท่านั้น
*** การควบคุมผ่าน Mobile App จำเป็นต้องซื้อ License เพิ่มเติม
**** รายละเอียดเพิ่มเติมในการควบคุม PC ดูได้จากคู่มือ ATEN Control System User Manual เพิ่มเติม
ผังการต่อ
ข้อมูลจำเพาะ
| Interfaces | |
| Keypad Layout | 6~12 buttons customizable in 125 keypad layouts |
| Serial | • 2 x Bi-directional RS-232 Port (2 x 3-Pole Terminal Block Connector); – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), even or odd |
| Relay | • 2 x Relay Channel (2 x 2-Pole Terminal Block Connector); • Normally open, isolated Relays; • Contact Rating: Max 24 VDC, 1A |
| I/O | • 1 x Digital Input Channel (1 x 2-Pole Terminal Block Connector); – VDC Mode Input Voltage Range: 0 to 5 VDC; Programmable Range: 1 to 5 VDC; – Dry Contact Mode Pull-up 2k ohms to + 5 VDC |
| Ethernet | • 1 x RJ-45 Female, 10/100Base-T • Supported Protocol: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH • DHCP-enabled. The following default IP settings will be used if no IP is assigned within 30 seconds: IP: 192.168.0.60 Subnet Mask: 255.255.255.0 |
| Switches | |

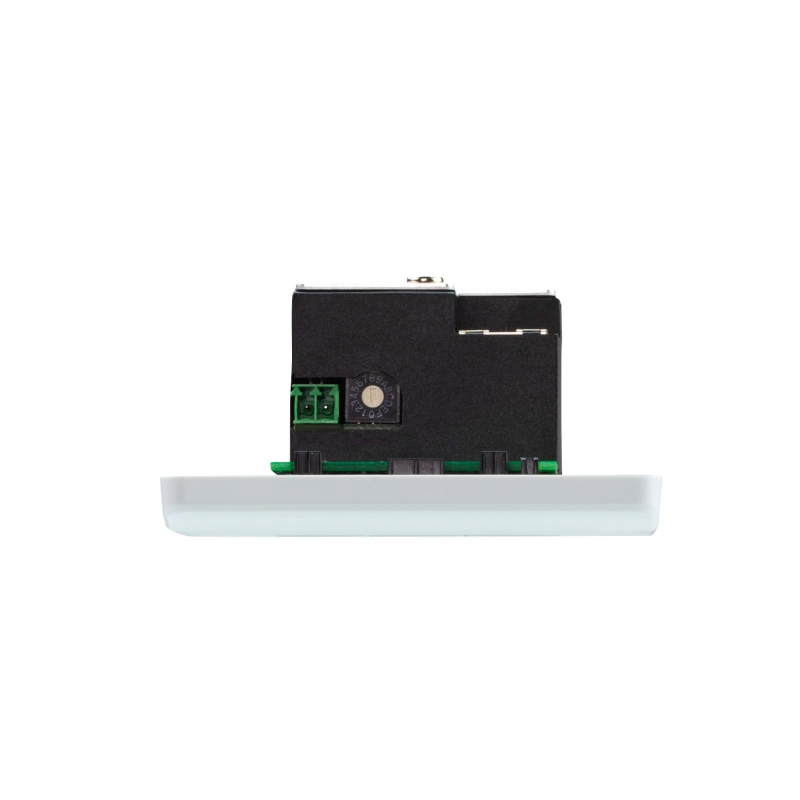

| Controller ID | 1 x 16-segment Switch |
| Reset Button | 1 x Semi-recessed Pushbutton |
| Power Consumption | DC5V:1.15W:5BTU DC48V:1.44W:7BTU |
| Environmental | |
| Operating Temperature | 0 – 50°C |
| Storage Temperature | –20 – 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Plastic |
| Weight | 0.38 kg ( 0.84 lb ) |
| Dimensions (L x W x H) | 8.32 x 14.76 x 4.84 cm (3.28 x 5.81 x 1.91 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x VK0200 12-button Control Pad
- 1x Button Pack
- 6x Terminal Blocks
- 1x Faceplate
- 1x User Instructions
