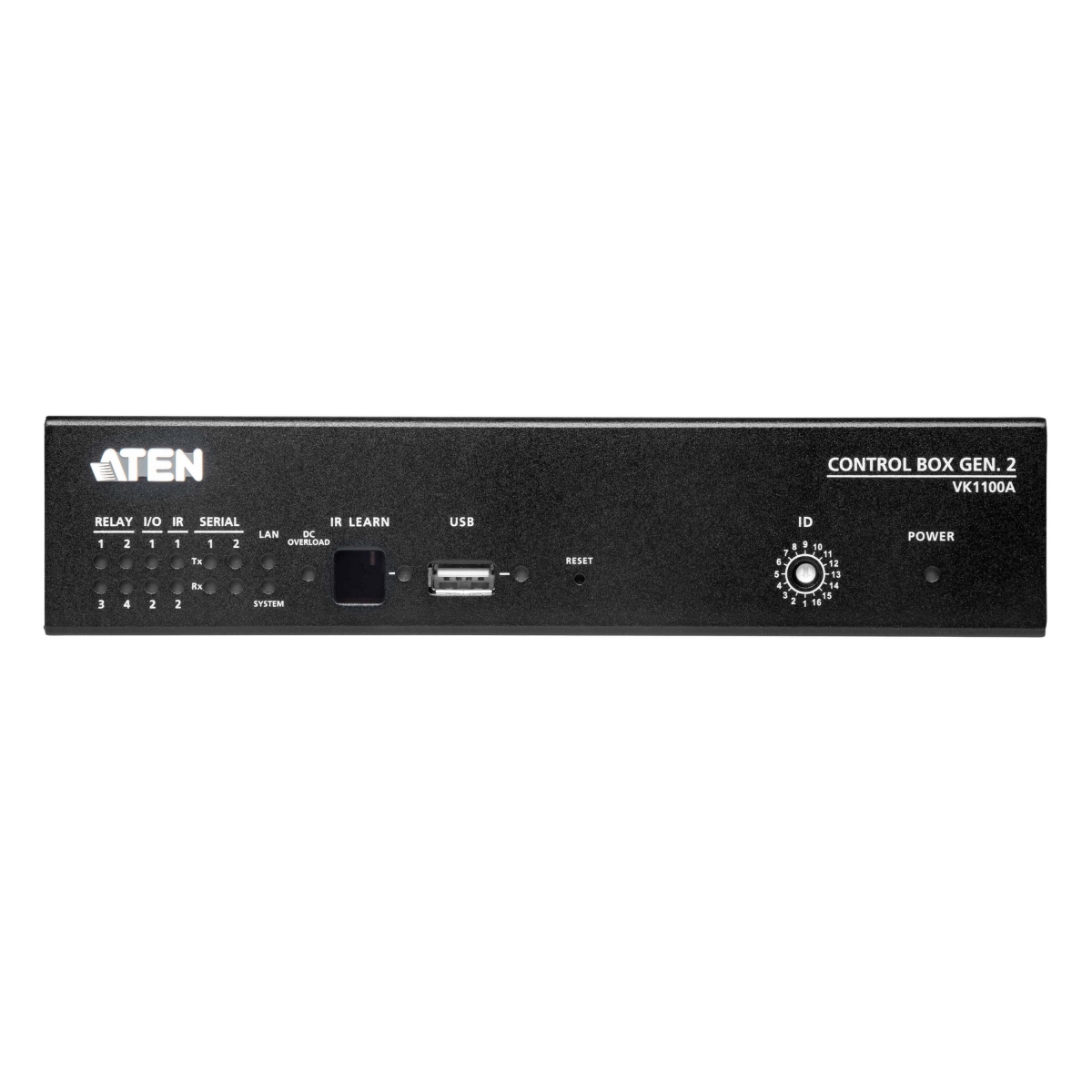

ATEN Control System - Compact Control Box Gen. 2
ATEN Control System - Compact Control Box Gen. 2
ATEN Control System - Compact Control Box Gen. 2 ATEN Control System - Compact Control Box Gen. 2 ATEN Control System - Compact Control Box Gen. 2

ATEN Control System - Compact Control Box Gen. 2

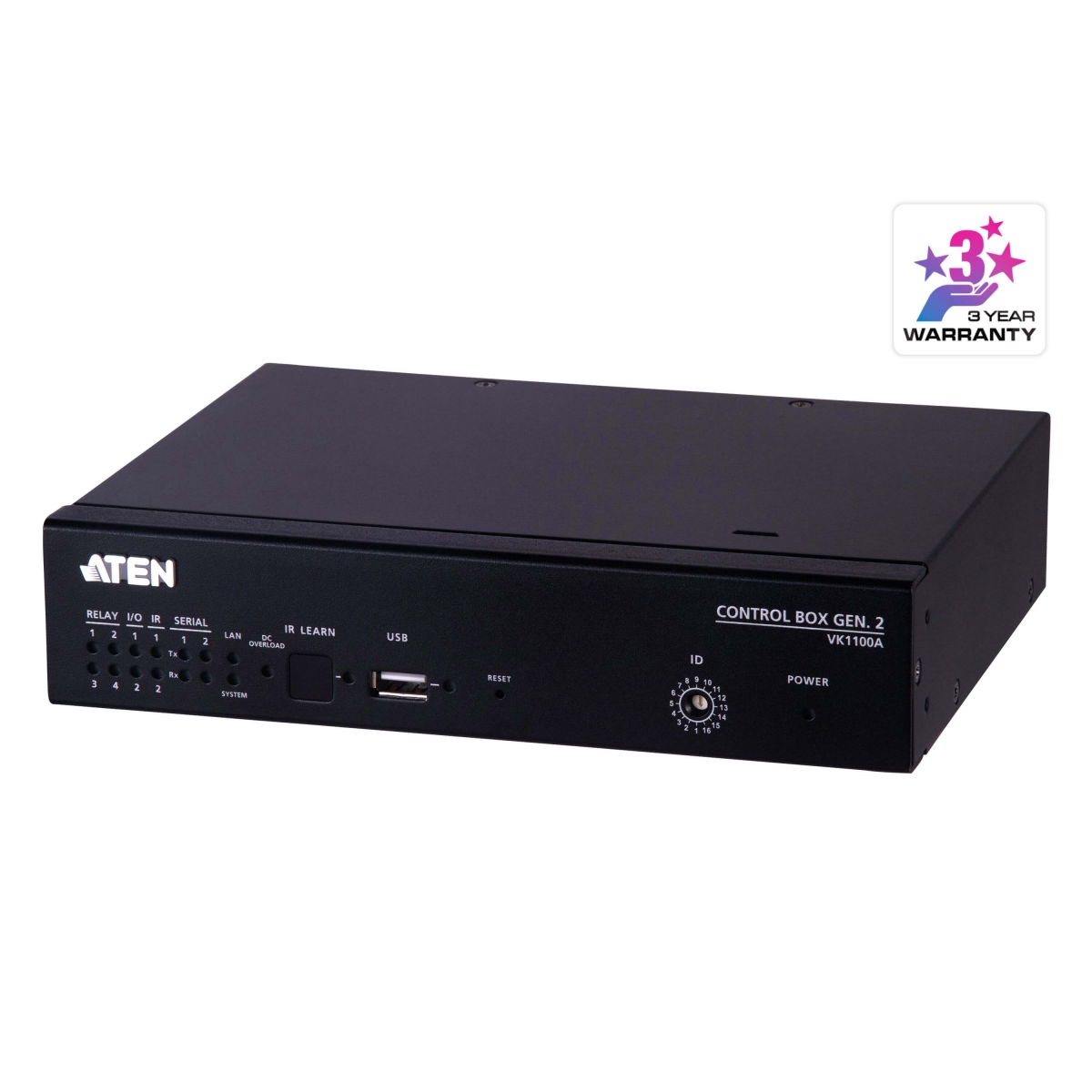

VK1100A

Controller สำหรับควบคุมอุปกรณ์ต่าง ๆ ในห้องประชุม ห้องเรียน และห้องอื่น ๆ ได้จาก iOS, Android, Windows ใช้งานง่ายไม่ต้องพึ่งโปรแกรมเมอร์

  • Quad-core CPU พร้อมหน่วยความจำ 512MB จึงควบคุมระบบที่มีความซับซ้อนได้อย่างมีประสิทธิภาพ
  • กำหนดตารางการเปิดปิดอุปกรณ์ต่าง ๆ ตามเวลาได้
  • มี IR learning เรียนรู้คำสั่ง IR ได้
  • รองรับ ATEN Unizon
  • รองรับการควบคุมปกรณ์ยี่ห้ออื่น ๆ ได้

รายละเอียดเพิ่มเติม

รับประกัน 3 ปีเต็ม


Brochure (TH)

Spec Sheet

Manual

Download Software

คุณสมบัติ

VK1100A Compact Meeting Room Controller Box

  • หน่วยประมวลผลประสิทธิภาพสูงด้วย Quad-core CPU พร้อมหน่วยความจำ 512MB จึงควบคุมระบบที่มีความซับซ้อนได้อย่างมีประสิทธิภาพ
  • สนับสนุนการเชื่อมต่ออินเตอร์เฟซต่างๆสำหรับการผสานรวมซอฟต์แวร์ฮาร์ดแวร์และความคล่องตัวในการควบคุม
  • 1x DC output สำหรับ power supply connection
  • 1x USB port สำหรับอัพโหลดโปรเจคได้ง่าย ๆ

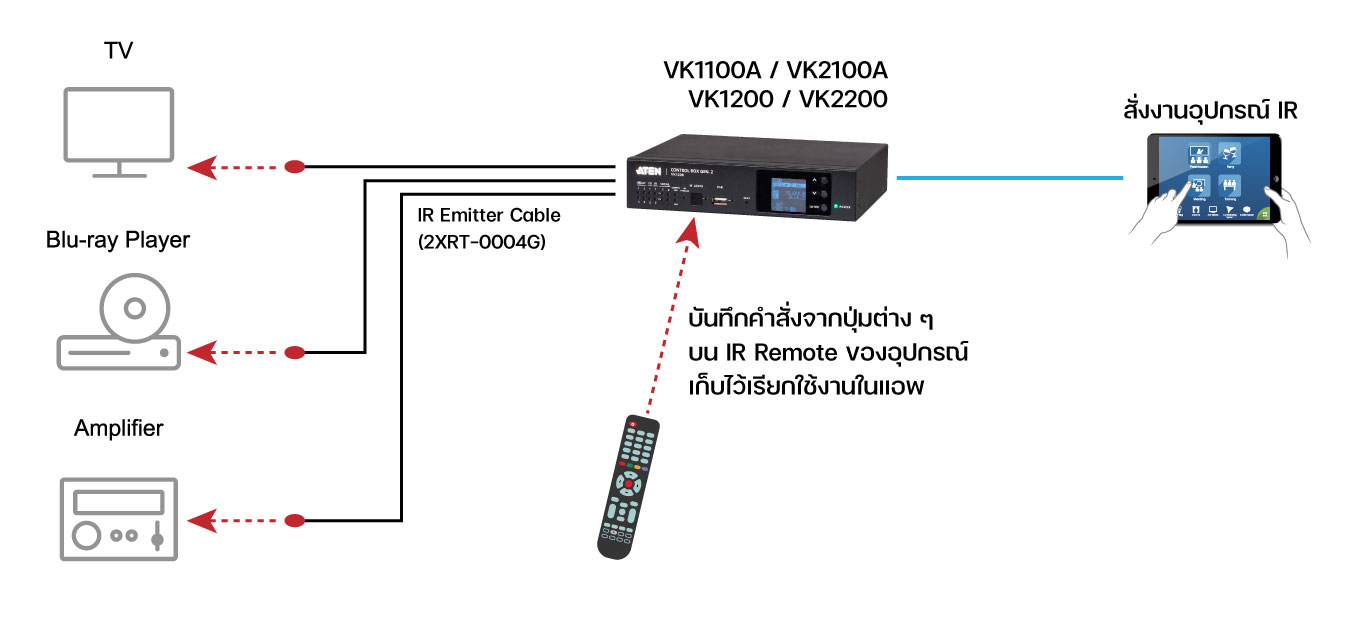

  • IR learning function สำหรับเรียนรู้การควบคุมอุปกรณ์ IR device drivers
  • รองรับรหัส IR ในรูปแบบ Pronto – สามารถป้อนรหัสคำสั่ง IR ในรูปแบบเลขฐานสิบหกได้ ใหม่!

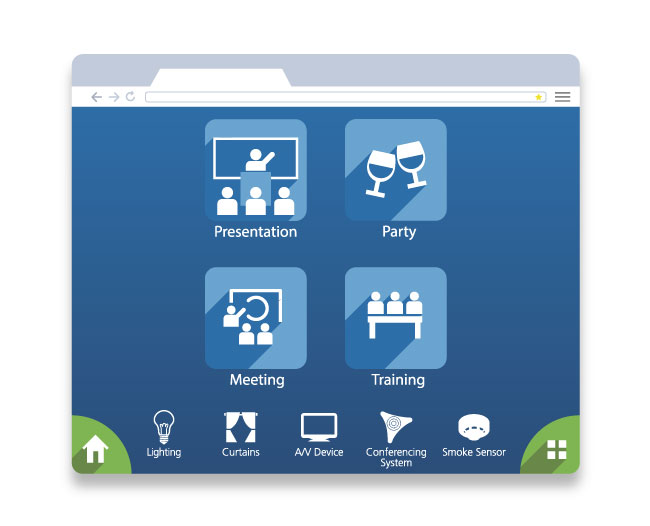

  • Web Viewer** แสดงหน้าจอควบคุม ที่ออกแบบบนระบบ Windows/iOS/Android ไว้ บน Web Browser ได้ ช่วยให้จัดการอุปกรณ์ได้ง่ายขึ้น ใหม่!
  • รองรับโปรโตคอล Modbus – ช่วยให้สามารถบูรณาการกับอุปกรณ์ Modbus ได้ รวมถึง TCP, RTU และข้อมูล checksum ใหม่!
  • รองรับ native KNX IP สำหรับ building management systems
  • รองรับ TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF และ PJLink compliant
  • รองรับการควบคุมปกรณ์ยี่ห้ออื่น ๆ ได้
  • รองรับการควบคุม และบริหาจจัดการจากศูนย์กลางด้วย ATEN Unizon (Software เสริม ไม่รวมในชุด)
  • รองรับการสำรองไฟล์ project
  • Web GUI ง่ายสำหรับการตั้งค่าระบบ
  • รองรับ SSH communication สำหรับ data monitoring
  • มี LED indication แสดงสถานะการเชื่อมต่อ และ การทำงานของฮาร์ดแวร์
  • ฟรี 2 License สำหรับการใช้ mobile device ควบคุมใช้งาน *
  • Rack-mountable

หมายเหตุ

* หากต้องการใช้ mobile device มากกว่า 2 เครื่องพร้อมกัน สามารถซื้อ License เพิ่มเติมได้ภายหลัง
** ไม่รองรับการ Preivew RTSP video streaming

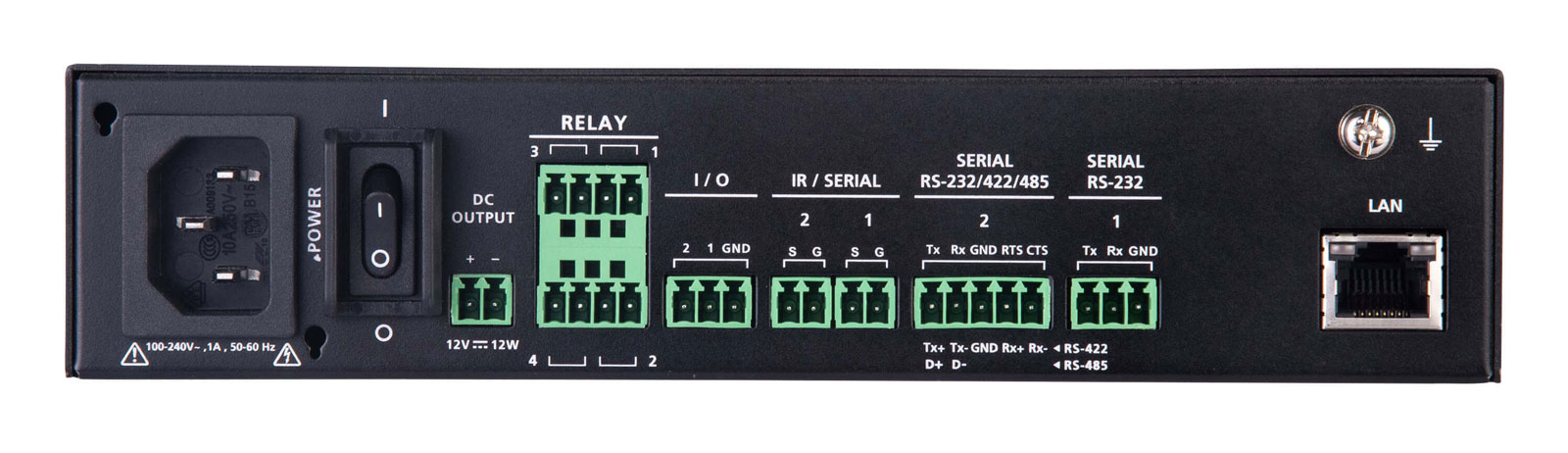

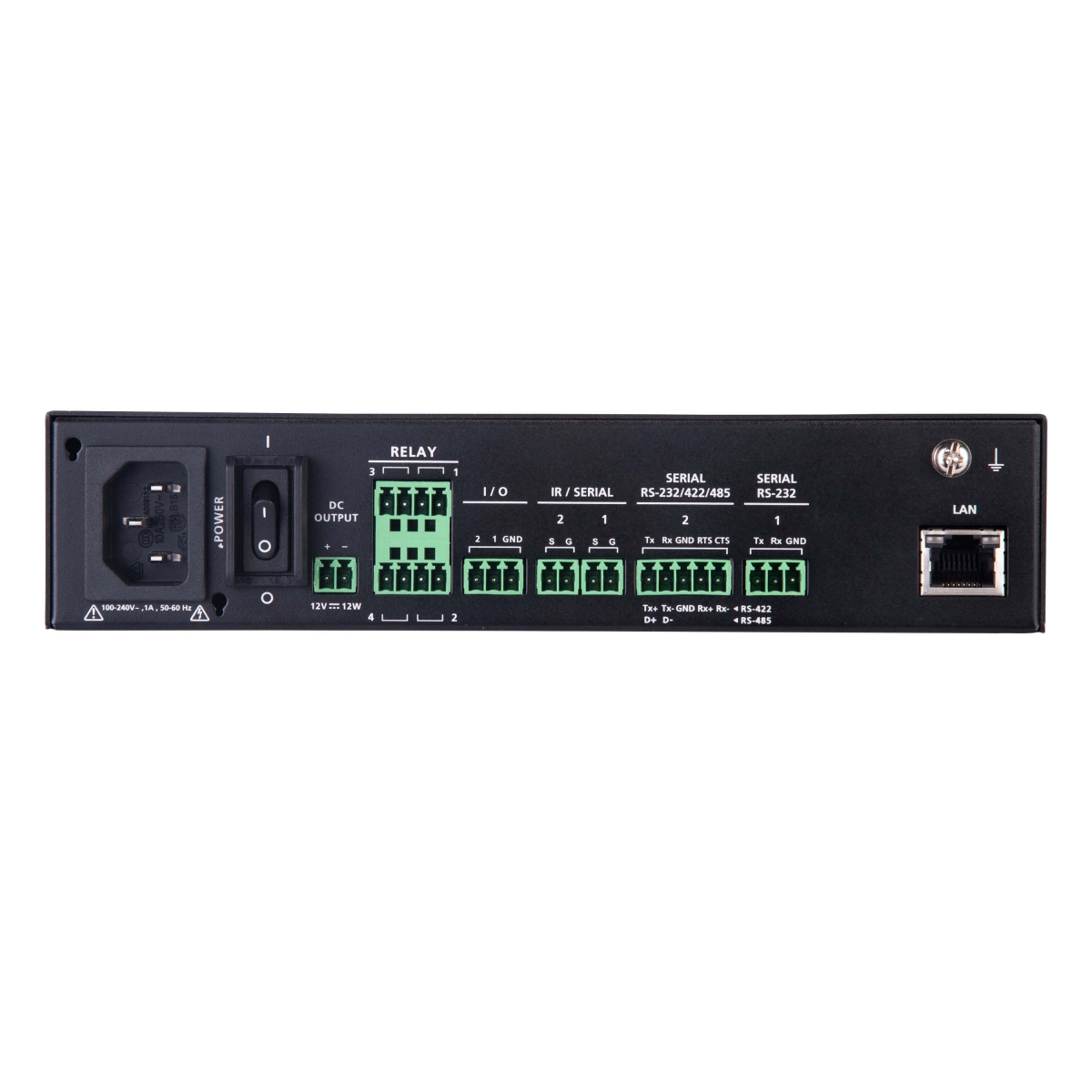

Interface สำหรับเชื่อมต่ออุปกรณ์


  • 4 CH Relay Max 24 VDC, 2A
  • 2 Port Serial (1 Port RS-232/422/485, 1 Port RS232)
  • 2 Port IR หรือ Uni-directional RS-232 Port
  • 2 Port Digital I/O
    Digital Input
    • VDC Mode : Range : 0 to 24 VDC
    • Dry Contact Mode : Pull-up 2k ohms to + 12 VDC
    Digital Output
    • 300 mA sink from 24 VDC
  • 1 Port RJ-45 รองรับ การเชื่อมต่ออุปกรณ์ Network 25 อุปกรณ์
  • 1 Port 12 VDC Output Port, 1A Max

รองรับการใช้งานร่วมกับชุดไมค์ก้านสำหรับประชุม มากมาย อาทิ เช่น

  • BOSCH CCS 1000D
  • BOSCH DCN CCU2
  • BOSCH DCNM-WAP DICENTIS WIRELESS
  • TOA TS-D1000-MU
  • TOA TS-D1100-MU
  • Televic  D-Cerno
  • Shure DDS5900
  • Shure MXA920

สามารถนำไมค์รุ่นที่ไม่มีในรายการมาทดสอบและโปรแกรมให้ทำงานร่วมกันเพิ่มเติมได้ ติดต่อได้ที่ LINE @macrocare

VK6000 Configurator Software

  • การตั้งค่าโปรไฟล์ที่เรียบง่ายด้วยขั้นตอนการกำหนดค่าที่ง่ายดายผ่าน GUI ที่ใช้งานง่าย
  • ออกแบบ GUI สำหรับใช้บน mobile device และ PC เองได้
  • รองรับ ControlAssist ที่ช่วยให้ควบคุม PC ได้ (PC shutdown, media files, PowerPoint files)*
  • มี Database Generator ในตัว สำหรับเพิ่มคำสั่งควบคุมอุปกรณ์ต่าง ๆ เพิ่มเติมได้
  • มี ATEN Library ซึ่งประกอบไปด้วยไดร์ฟเวอร์นับ 10,000+ อุปกรณ์และ ATEN VanCryst product drivers ทุกรุ่น
  • ตั้งเวลาเปิดปิดอุปกรณ์ล่วงหน้าได้
  • การสื่อสารสองทางช่วยให้การตรวจสอบเหตุการณ์ที่กำหนดโดยผู้ใช้สามารถเรียกใช้การดำเนินการต่อไปได้โดยอัตโนมัติ
  • เครื่องมือทดสอบเพื่อตรวจสอบคำสั่งที่กำลังดำเนินการก่อนอัปโหลดโปรไฟล์ไปยัง ATEN Control box/ATEN Control Pad
  • เครื่องจำลองเพื่อจำลองและทบทวน GUI ที่กำหนดเองก่อนที่จะอัปโหลด

    * Note: สำหรับรายละเอียดการควบคุม PC โปรดดูจากคู่มือ ATEN Control System

ATEN Control System App

  • อนุญาตให้ผู้ดูแลระบบควบคุมศูนย์กลางของห้องหลายห้องผ่านทางโปรไฟล์บนอุปกรณ์เคลื่อนที่หรือคอมพิวเตอร์แท็บเล็ต
  • จำกัด การเข้าถึงโปรไฟล์ผู้ใช้ผ่านการรับรองความถูกต้องของรหัสผ่าน
  • การประสานข้อมูลการควบคุมระบบระหว่างโทรศัพท์มือถือและคอมพิวเตอร์แท็บเล็ตหลายเครื่อง
  • ทั้ง iOS, Android หรือ Windows mobile device สามารถใช้ควบคุมระบบ – ไม่จำเป็นต้องซื้อแผงควบคุมพิเศษใด ๆ เพิ่มเติม

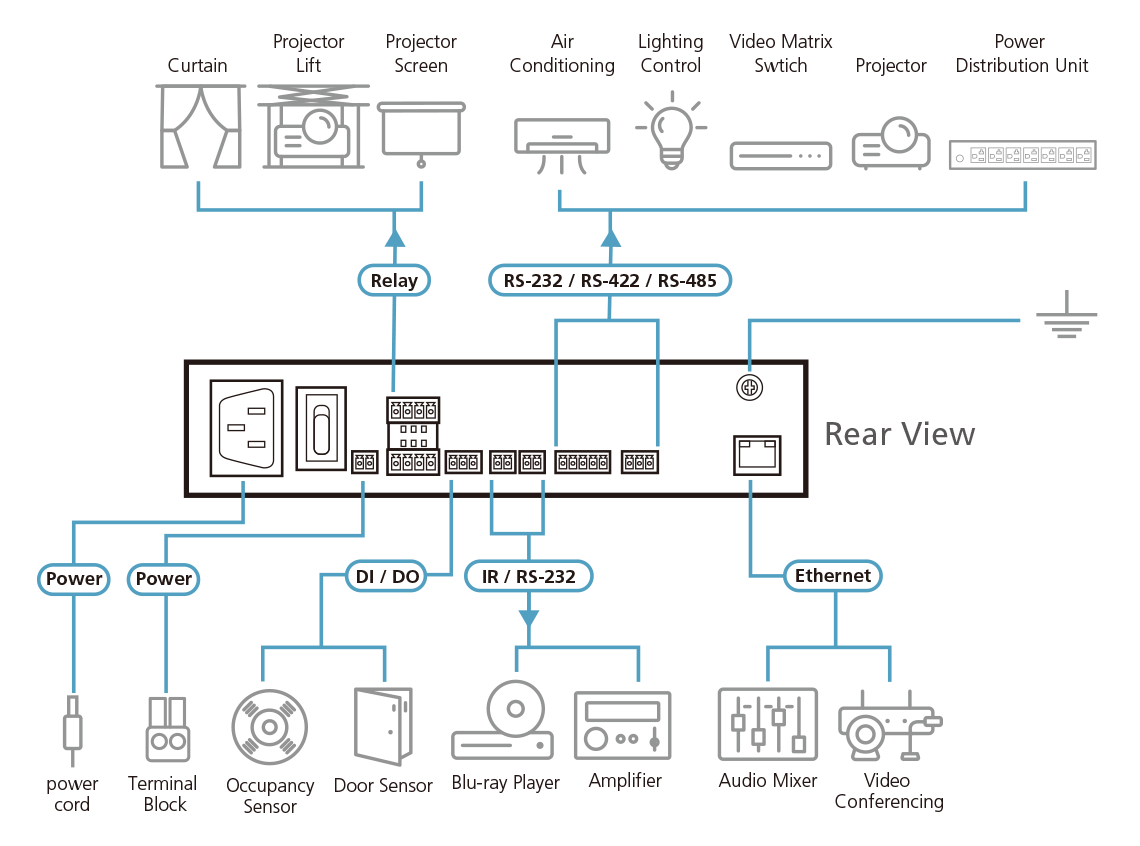

ผังการต่อ


ข้อมูลจำเพาะ

Memory
SDRAM 512MB
Flash 8GB
Interfaces
Serial • 1 x Programmable Bi-directional RS-232/422/485 Port
(1 x 5-Pole Terminal Block Connector, configurable via pin assignments);
 – Baud Rate: 300 to 115200 (default: 9600);
 – Data Bit: 8 (default) or 7;
 – Stop Bit: 1 (default) or 2;
 – Parity: None (default), Even or Odd;
 – Flow Control: None (default) or RTS/CTS
• 1 x Bi-directional RS-232 Port
(1 x 3-Pole Terminal Block Connector);
 – Baud Rate: 300 to 115200 (default: 9600);
 – Data Bit: 8 (default) or 7;
 – Stop Bit: 1 (default) or 2;
 – Parity: None (default), Even or Odd
IR/Serial • 2 x Programmable IR / Uni-directional RS-232 Port
(2 x 2-Pole Terminal Block Connector);
IR: TTL level (0 to 5 V)
– Carrier Frequency: 10KHz~455KHz;
Serial: Uni-directional RS-232 (0 to 5 V)
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), Even or Odd
Relay • 4 x Relay Channel (2 x 4-Pole Terminal Block Connector);
• Normally open, isolated Relays;
• Contact Rating: Max 24 VDC, 2A
I/O • 2 x Programmable Digital Input / Output Channel
(1 x 3-Pole Terminal Block Connector);
Digital Output:
300 mA sink from 24 VDC
Digital Input:
 – VDC Mode
Input Voltage Range: 0 to 24 VDC;
Programmable Range: 1 to 24 VDC;
 – Dry Contact Mode
Pull-up 2k ohms to + 12 VDC
Ethernet • 1 x RJ-45 Female, 10/100/1000Base-T
• Supported Protocol: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP mode - The following default IP settings will be used if no IP is assigned within 30 seconds:
IP: 192.168.0.60
Subnet Mask: 255.255.255.0
VDC • 1 x 12 VDC Output Port (1 x 2-Pole Terminal Block Connector);
• Power Supply: 12 VDC, 1A Max
USB 1 x USB Type A
Switches
Power 1 x On/Off Switch
IR Learning 1 x IR Receiver LED
Reset Button 1 x Semi-recessed Pushbutton
Power Consumption AC110V:4.3W:82BTU
AC220V:4.5W:83BTU
Power
Maximum Input Power Rating Internal Power: 100-240 VAC, 50-60 Hz
Environmental
Operating Temperature 0 – 50°C
Storage Temperature –20 – 60°C
Humidity 0 - 80% RH, Non-Condensing
Physical Properties
Housing Metal
Weight 1.19 kg ( 2.62 lb )
Dimensions (L x W x H) 20.00 x 16.41 x 4.40 cm
(7.87 x 6.46 x 1.73 in.)
License
Basic (free) 2 free licenses
Max. No. Allowed 16 licenses
Note The ATEN Control Box comes with two free licenses which are stored in the device itself. Each time a mobile device connects to an ATEN Control Box for remote control, one license on the Control Box will be occupied. To purchase and add additional licenses to your ATEN Control Box, contact your local sales representative for more information.
Note For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.

อุปกรณ์ในกล่อง

  • 1x VK1100A Compact Control Box Gen. 2
  • 1x power cord
  • 1x foot pad set (4 pcs)
  • 1x terminal block kit
  • 1x user instructions

วิดีโอแนะนำการใช้งาน ซอฟต์แวร์ VK6000 Configurator

Basic Level

Advanced Level

● ตารางช่วยเลือกรุ่น ATEN Control System
