All-in-One 4 CH HDMI Switch, Record, Streaming box
All-in-One 4 CH HDMI Switch, Record, Streaming box
All-in-One 4 CH HDMI Switch, Record, Streaming box All-in-One 4 CH HDMI Switch, Record, Streaming box All-in-One 4 CH HDMI Switch, Record, Streaming box

All-in-One 4 CH HDMI Switch, Record, Streaming box

YS-SW41H

YS-SW41H อุปกรณ์ที่เชื่อมต่อสัญญาณ HDMI เข้ามาได้ 4CH พร้อมกัน ทั้งจากกล้อง, iPad, โน้ตบุ๊ค, Visualizer ช่วยให้นักเรียนได้เห็นหน้าของอาจารย์ เนื้อหาที่สอน พร้อมกับสิ่งที่กำลังสาธิต และยังสามารถสตรีมไปจัดเก็บที่ Facebook, Youtube เหมาะสำหรับการนำไปใช้ในระบบ Smart Classroom Solution

 คลิกที่นี่ สำหรับ YS-SW41HN รุ่นรองรับ NDI HX/HX2 แบบไม่จำกัดเวลา

รายละเอียดเพิ่มเติม


Brochure (TH)

User Manual (EN)

คู่มือภาษาไทย

 Spec sheet

RS232/RS485 Command Line

 IP/Device Finder Software

YS-SW41H อุปกรณ์ที่เหมาะสำหรับการนำไปใช้ในระบบ Smart Classroom Solution หรือ ระบบห้องเรียนอัจฉริยะ, การเรียนการสอนออนไลน์ (Online learning) การสอยทางไกลต่างวิทยาเขต (Remote learning, Distance learning) เป็นต้น

คุณสมบัติ

Box Studio Lite รุ่น YS-SW41H ที่เชื่อมต่อสัญญาณ HDMI เข้ามาได้ 4CH พร้อมกัน ทั้งจากกล้อง, iPad, โน้ตบุ๊ค, Visualizer ช่วยให้นักเรียนได้เห็นหน้าของอาจารย์ เนื้อหาที่สอน พร้อมกับสิ่งที่กำลังสาธิต และยังสามารถสตรีมไปจัดเก็บที่ Facebook, Youtube หรือผู้ใช้งานสามารถอัพโหลดไปยัง FTP ของ Media Server (VOD) ได้ โดยที่นักเรียน สามารถมาดูย้อนหลังเวลาใดก็ได้ตามต้องการ

  • เครื่องสลับภาพ, บันทึกวิดีโอ, ภาพนิ่ง และ สตรีมมิ่งถ่ายทอดสดออกเน็ตได้ในเครื่องเดียว แบบ All-in-one ติดตั้งใช้งานได้ทันที โดยไม่ต้องมีอุปกรณ์ต่อพ่วงมากมาย
  • สลับภาพจาก HDMI 4 input ออก 2 output โดยเลือกใช้ Analog Audio miniJack Stereo 4 input 1 output
  • มีฟังก์ชั่น Seamless ในตัว สลับภาพได้อย่างไร้รอยต่อ ไม่มีภาพดำให้เห็นระหว่างสลับภาพ
  • สามารถเลือกสัญญาณ Input เป็น IP stream ทั้ง Protocol RTSP, NDI HX/HX2*, Streaming box, IP camera หรือ PC Encoder แทน HDMI ได้ทั้ง 4 Channel หรือ จะเลือกเล่นไฟล์จาก USB storage ก็ได้
  • รองรับความละเอียด 1080p@60Hz
  • 2 HDMI Output สามารถแบ่งเป็น 1 Program Output และ 1 Preview Output หรือเป็น Program Out ทั้ง 2 Output ก็ได้
  • แสดงภาพได้ทั้งแบบเต็มจอ, Quad, PIP และ POP โดยสามารถปรับขนาดและตำแหน่งของ PIP/POP ได้

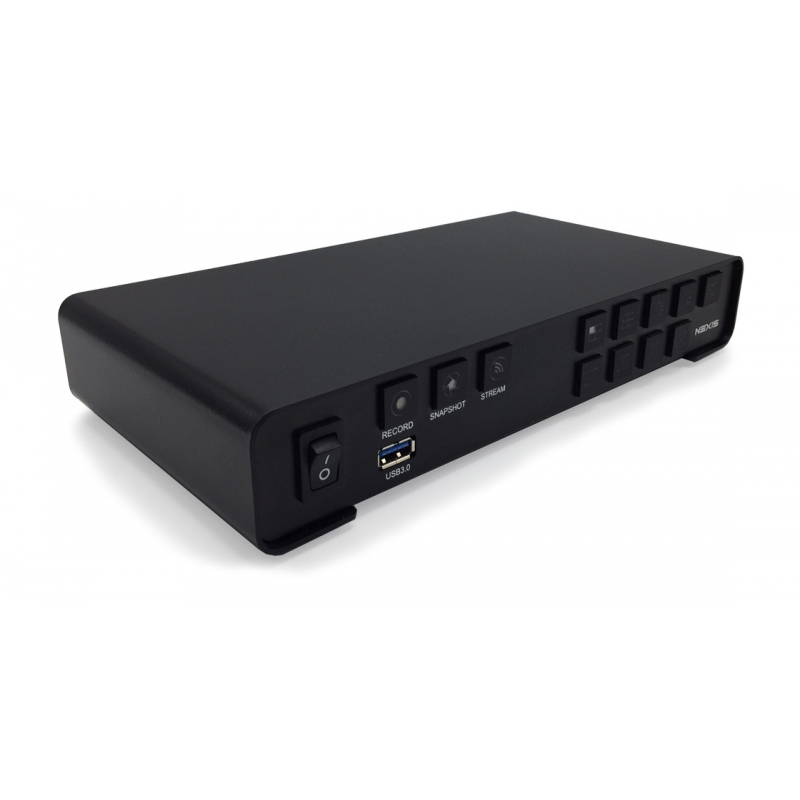

  • ด้านหน้าเครื่องมี USB3.0 x1 ช่องสำหรับเสียบ Flash Driver หรือ HDD External ไว้สำหรับบันทึก ซึ่งรองรับได้สูงสุด 2TB
  • USB storage รองรับทั้ง FAT และ NTFS partition
  • รองรับการบันทึกเป็นไฟล์ MP4 ,AVI ,TS ,MOV โดยสามารถตั้งค่าให้บันทึกได้ทั้ง Original Source และ MIX Source ได้พร้อมกัน

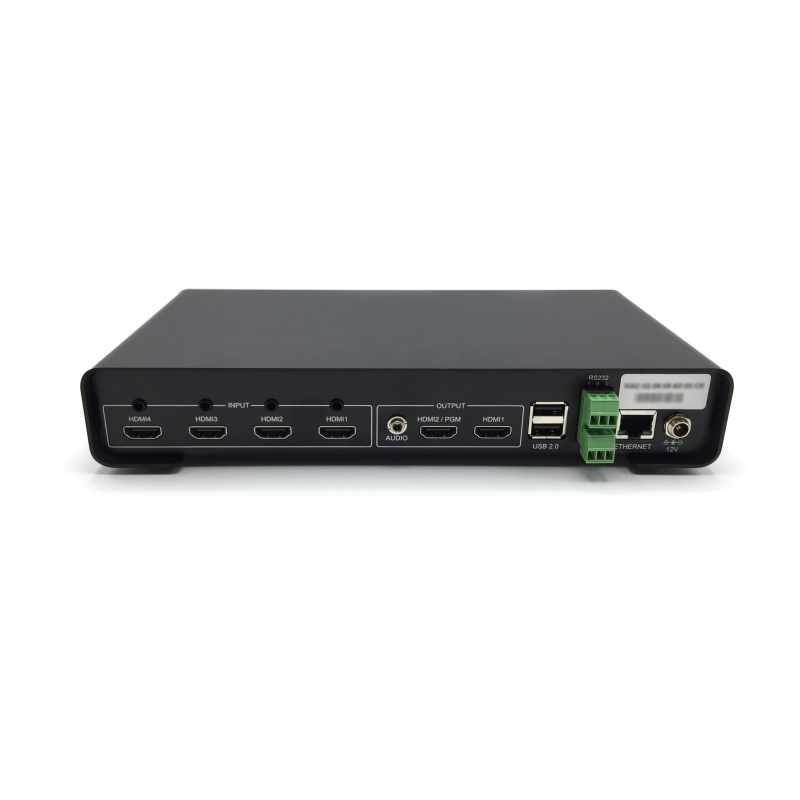

  • ด้านหลังเครื่องมี USB2.0 x2 ช่องสำหรับต่อเมาส์ คีร์บอร์ด สำหรับใช้ควบคุมการตั้งค่าเครื่อง
  • สามารถใส่ CG เป็นข้อความหรือรูปภาพได้
  • มี RS-232/RS-485 x1 ช่อง พร้อม Command Line สำหรับควบคุมการทำงานผ่าน 3rd Party controller หรือ PC จากระยะไกล
  • ควบคุมค่าต่าง ๆ ได้ผ่าน Web Browser ผ่านระบบเครือข่ายคอมฯ ทางช่อง RJ45

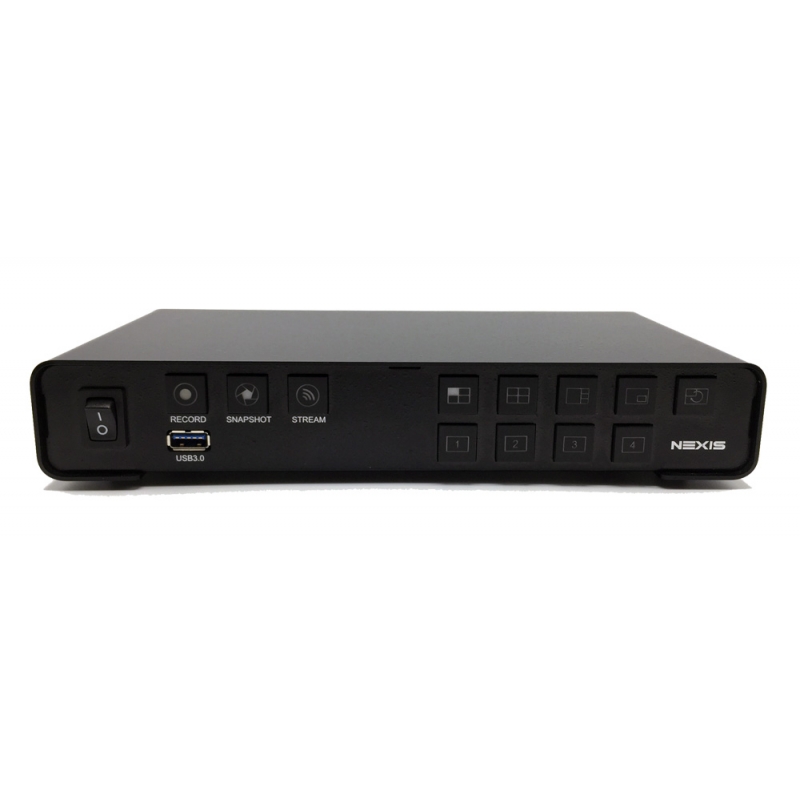

  • สลับภาพได้ผ่านทางปุ่มหน้าเครื่อง หรือ Browser
  • รองรับโปรโตคอล RTMP/RTSP/SRT/HLS/Multicast/NDI HX/HX2*
  • รองรับการส่งสตรีมมิ่งพร้อมกันทุก Channel ทั้ง 4 Input และ 1 Output โดย 1 Channel สามารถส่งสตรีมได้พร้อมกัน 2 protocol
  • Gigabit Ethernet speed

* หมายเหตุ

1) NDI HX/HX2 Streaming Input/Output สามารถใช้งานได้นาน 30 นาที
หากต้องการใช้งานแบบไม่จำกัดเวลา สามารถเลือกซื้อรุ่น YS-SW41HN

2) กรณีบันทึกเป็น AVI files จะรองรับการบันทึกที่อัตราเฟรมเรทสูงสุด 30fps

ขนาดไฟล์ที่บันทึกลง Storage

รุ่น ความละเอียด Video Bitrate Audio Bitate ระยะเวลาบันทึก ขนาดไฟล์
YS-SW41H 1080p60 6 Mbps 128 K 1 ชม. ~2.8 GB

ผังการต่อ

รูปแบบ Layout

OSD Menu


ข้อมูลจำเพาะ

Max. FPS 1920×1080p@60fps
Recording Mode Hardware Compression
Input Interfaces Video
4×HDMI
Audio
4×3.5mm
Output Interfaces Video
1×HDMI ( Multiview / PGM )
1×HDMI ( PGM )
Audio
1×3.5mm
Video Feature H.264/AVC, Baseline/Main/High Profile
Configurable Bit Rate Up to 64Mbps

Support input resolutions :
1920×1080 ( P60/P50/P30/P25/P24/i60/i50 )
1280×720 ( P60/P50), 1280×1024 ( P60 ), 1280×960 ( P60 )
1024×768 ( P60 ), 800×600 ( P60 ), 720×480 ( P60/i60 )
640×480 ( P60 ), 720×576 ( P50/i50 )

Support output resolutions :
Resize Range from 160×120 to 1920×1080 ( P60 )
Audio Feature AAC-LC
Configurable Bit Rate Range from 32Kbps to 384Kbps
Sample Rate : 48KHz, 16bit
Network Feature 1×RJ45 for 10/100/1000Mbps Ethernet
DHCP Client
Support Streaming protocol RTSP over UDP/TCP/Multicast/HTTP
RTMP (Publish)
SRT
TS over IP
HLS
Misc. Features Web UI for system configuration
Firmware upgradable
LED indicator
Status with Power Recycle
2×USB2.0 ( For Keyboard and mouse usage )
1×USB3.0 ( For external storage usage )
1×RS232 + 1×RS485

Main function switch :
Record
Snapshot
Stream

PGM mode switch :
Full screen
Quadview
Picture by picture
Picture in picture
PGM Loop

Full screen switch :
Channel 1
Channel 2
Channel 3
Channel 4
Record Format MP4 / TS / AVI / MOV
System Requirement
Power Supply DC input : 12V / 2A
Power consuming : 19.475W maximum Estimated

FAQs

A. ให้ตรวจสอบ USB HDD จากเครื่องคอมฯ ในส่วน ของ DiscManage เป็น USB HDD Patition Style แบบไหนระหว่าง GPT หรือ MBR ถ้าเป็น GPT ให้เปลี่ยน เป็น MBR
โดยทำตามขั้นตอนวีดีโอนี้

วิธีฟอร์แมท HDD ทำตามขั้นตอน ดังภาพด้านล่าง

1) หลังจากต่อ HDD เข้ากับเครื่องคอมพิวเตอร์เรียบร้อยแล้ว ให้คลิก Start -> Control Panel


2) เลือกแสดงเป็น large icon
3) คลิก Administrative Tools


4) คลิกเข้าไปยัง Computer management


5) สำหรับ HDD แบบ Internal ที่พึ่งซื้อมาใหม่ มักจะพบหน้าต่าง Initialize Disk ให้เลือก MBR หากไม่พบหน้าต่าง Initialize Disk ให้ข้ามไปทำข้อ 7
6) จากนั้นคลิก OK


7) คลิกขวาที่ HDD ที่ต้องการสร้าง partition จากนั้นเลือก New Simple Volume


8) คลิก Next


9) คลิก Next


10) คลิก Next


11) คลิก Next


12) คลิก Finished จากนั้นรอจนกว่า HDD จะฟอร์แม็ตเสร็จ พร้อมใช้งาน จึงนำไปเสียบเข้ากับ เครื่องบันทึกอีกครั้ง
