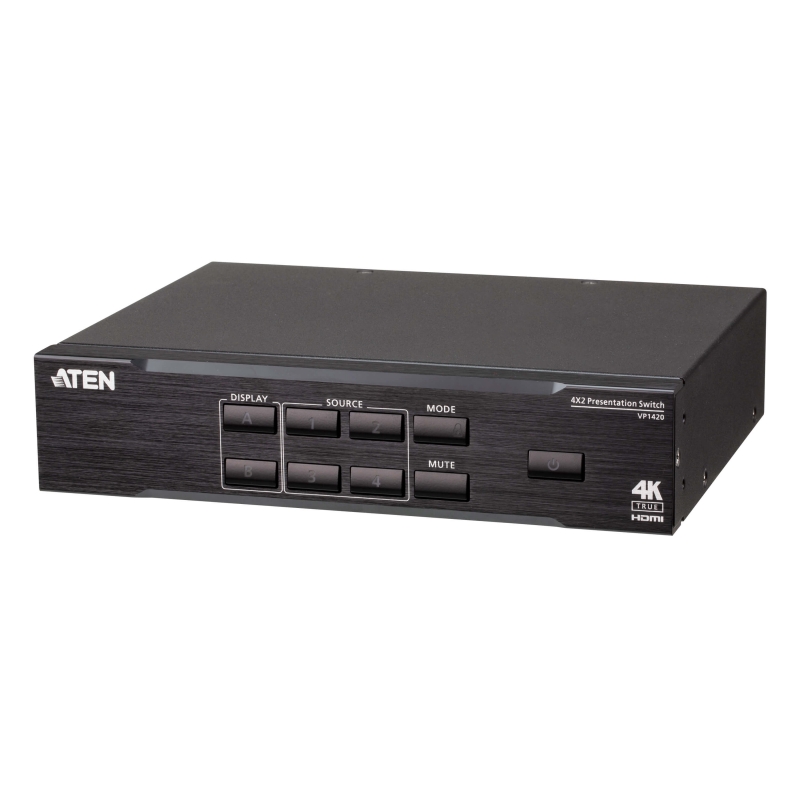

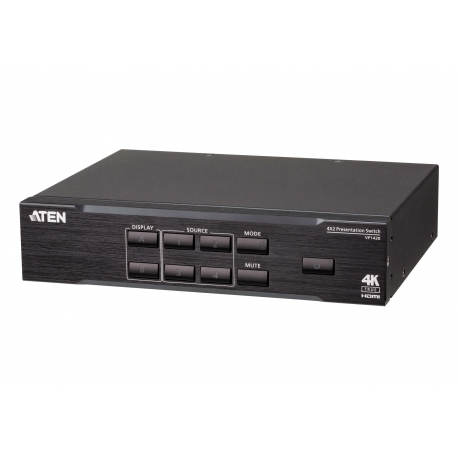

4 x 2 True 4K Presentation Matrix Switch
VP1420
- 3 HDMI, 1 VGA Input ออก 2 HDMI
- มี Scaler ในตัว Display A แสดงผลได้ถึง 4K และ Display B downscale เป็น 1080p ได้
- แยกเสียงออกทาง analog และรวมเสียงอนาล็อกเข้าทาง HDMI ได้
- รองรับ True 4K 4096 x 2160@60Hz (4:4:4), HDR
- ควบคุมได้หลายทางทั้ง ปุ่มกด, IR remote, Web GUI, RS232
- รองรับ EDID Expert
รับประกัน 3 ปีเต็ม
Brochure (TH)
ATEN VP1420 คือ multi-in-one presentation switch ที่รวมสวิตช์เมทริกซ์วิดีโอ, True 4K Scaler, ตัวประมวลผลเสียง และฟังก์ชันตัวแปลงอนาล็อกเป็นดิจิตอลไว้ในอุปกรณ์ขนาดกะทัดรัดเครื่องเดียว ที่สามารถติดตั้งบนโต๊ะ หรือ ชั้นวางได้อย่างง่ายดาย ด้วย 4 ช่องสัญญาณขาเข้าแบบ digital และ analog แสดงผลออกทาง HDMI True 4K สองช่อง ออกแบบมาเพื่อเพิ่มประสิทธิภาพและผลลัพธ์ของการนำเสนอระดับมืออาชีพ
ควบคุมได้จากปุ่มกดหน้าเครื่อง, IR remote control, RS232 และ Web-based GUI ผ่าน Ethernet VP1420 ไม่เพียงลดจำนวนอุปกรณ์ระบบ แต่ยังลดความซับซ้อนในการทำงานอีกด้วย เหมาะสำหรับพื้นที่การประชุมและสภาพแวดล้อมทางการศึกษาทั้งหมด เช่น ห้องประชุมขนาดเล็ก ห้องเรียน ห้องฝึกอบรม หรือสถานที่นำเสนออื่นๆ เช่น ในแกลเลอรีนิทรรศการหรือโรงแรม
Fast Analog/Digital AV Matrix Switching
- รองรับ multi-format 4 Inputs – 3 HDMI และ 1 VGA inputs
- 2 HDMI outputs
- Audio embedding – เสียง stereo สามารถรวมเข้าไปในช่องสัญญาณ HDMI output หรือ แยกสัญญาณเสียงออกทาง balanced audio output
- Audio de-embedding – เสียงที่มากับ HDMI สามารถแยกออกทาง unbalanced audio output
- Auto switching – สลับสัญญาณอัตโนมัติ เมื่อมีแหล่งสัญญาณใหม่ป้อนเข้ามา ช่วยเพิ่มความสะดวก และรวดเร็วในการใช้งาน
High-definition Video with Optimum Output
- รองรับความละเอียดสูงสุดถึง 4096 x 2160@60Hz (4:4:4) (HDMI)
- รองรับระบบภาพแบบ HDR
- Scaler – รองรับ video upscaling ถึง 4K สำหรับ display A และ downscaling เป็น 1080p สำหรับ display B
- EDID Expert™ – เลือกการตั้งค่า EDID ที่เหมาะสมโดยอัตโนมัติเพื่อการเปิดเครื่องที่ราบรื่นออกจอแสดงผลคุณภาพสูง และความละเอียดวิดีโอที่ดีที่สุดในทุกอุปกรณ์ที่เชื่อมต่อ
- HDMI 2.0 (3D, Deep Color, 4K); HDCP 2.2 compliant
Versatile, Streamlined Operation
- ควบคุมได้หลากหลายช่องทาง – ทั้งจากปุ่มกดหน้าเครื่อง, IR remote control, RS-232 และ Web GUI ผ่าน Ethernet
- รองรับ stand-by mode ช่วยประหยัดพลังงาน และ กลับมาใช้งานได้อย่างรวดเร็ว
Free Control App for iOS / Android
* iOS: 12.0 or later
* Android: 8.0 or later
ผังการต่อ
ข้อมูลจำเพาะ

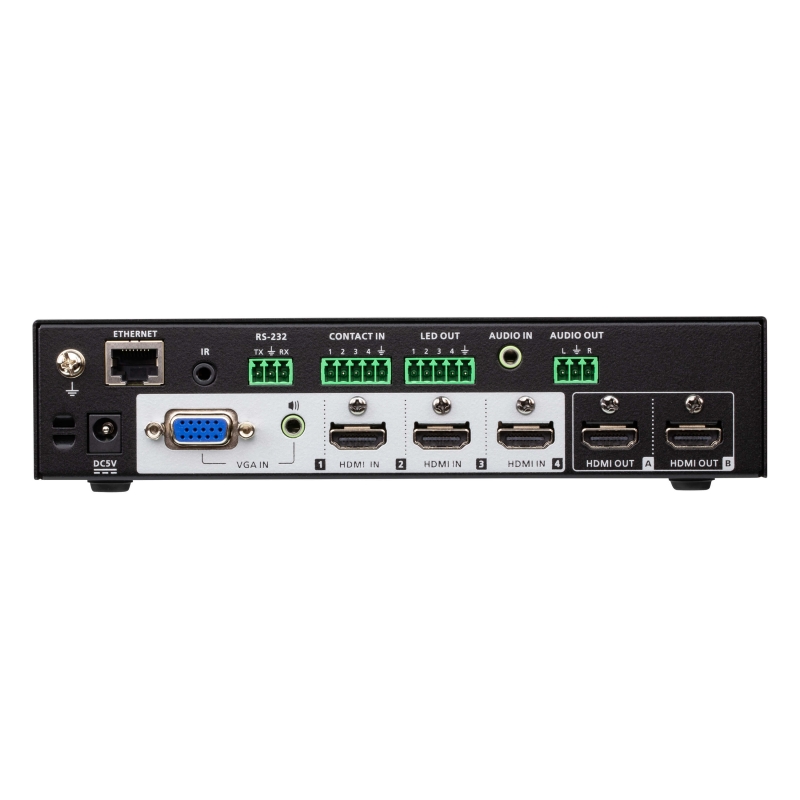

| Video Input | |
| Interfaces | 3 x HDMI Type A female (Black) 1 x VGA (HDB-15) Female (Blue) |
| Max. Distance | HDMI: 4K@60Hz (4:4:4) at 5m; 4K@30Hz at 10m; 1080p@60Hz at 15m VGA: 1080p@60Hz at 15m |
| Video Output | |
| Interfaces | 2 x HDMI Type A female (Black) |
| Max. Distance | HDMI: 4K@60Hz (4:4:4) at 5m; 4K@30Hz at 10m; 1080p@60Hz at 15m |
| Video | |
| Max. Resolution | HDMI: Up to 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) VGA: Up to 1080p@60Hz |
| Compliance | HDMI (3D, Deep Color, 4K); 4K HDR HDCP 2.2 Compatible; Consumer Electronics Control (CEC) |
| Audio | |
| Input | Stereo Audio (VGA): 1 x mini stereo Jack female (Green) Stereo Audio (HDMI): 1 x mini stereo Jack female (Green) |
| Output | Line Out (Unbalanced): 1 x Captive Screw Connector, 3-pole |
| Control | |
| RS-232 | 1 x Captive Screw Connector, 3-pole |
| IR | 1 x Mini Stereo Jack Female (Black) |
| Ethernet | 1 x RJ-45 Female (Silver) |
| Contact In | 1 x Captive Screw Connector, 5-pole |
| LED Out | 1 x Captive Screw Connector, 5-pole LED out power: +5 VDC, 0.2 A |
| Switches | |

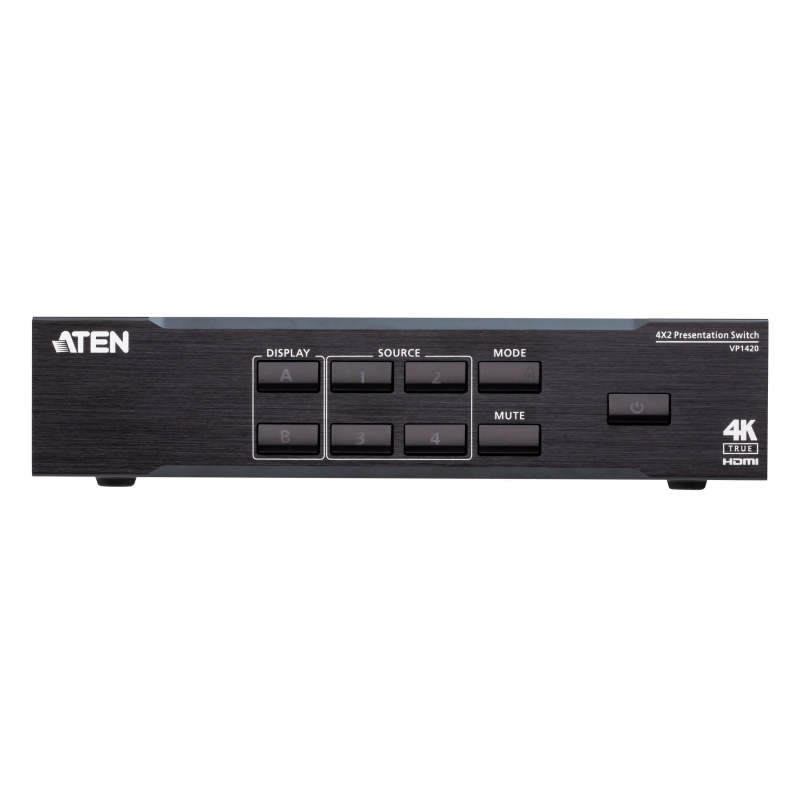

| Power | 1 x Pushbutton (LED: Green / Orange) |
| Video Input Port Selection | 4 x Pushbutton (LED: Green) |
| Video Output Port Selection | 2 x Pushbutton (LED: Orange) |
| Selection | Mute: 1 x Pushbutton Mode / Unlock: 1 x Pushbutton |
| EDID Settings | EDID Mode: ATEN Default / Display A / Remix |
| Connectors | |
| Power | 1 x DC Jack (Black) |
| Power Consumption | DC5V:7.21W:38BTU |
| Environmental | |
| Operating Temperature | 0-40°C |
| Storage Temperature | -20 - 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.09 kg ( 2.4 lb ) |
| Dimensions (L x W x H) | 20.00 x 16.05 x 4.40 cm (7.87 x 6.32 x 1.73 in.) |
| Carton Lot | 3 pcs |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในกล่อง
- 1x VP1420 4 x 2 True 4K Presentation Matrix Switch
- 1x IR Receiver
- 1x IR Remote Control
- 2x 3-pole Terminal Blocks
- 2x 5-pole Terminal Blocks
- 1x Power Adaptor
- 1x VPK104 4-Key Contact Closure Remote Pad
- 4x 4-pole Terminal Blocks
- 1x User Instructions
