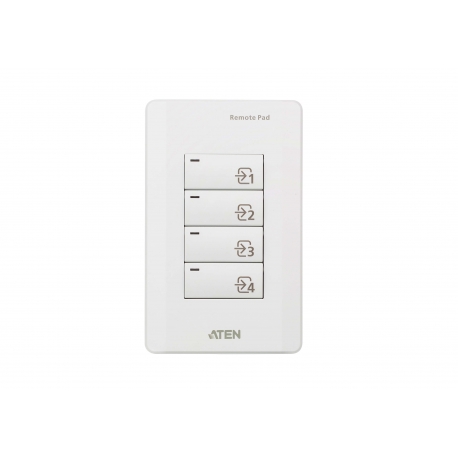

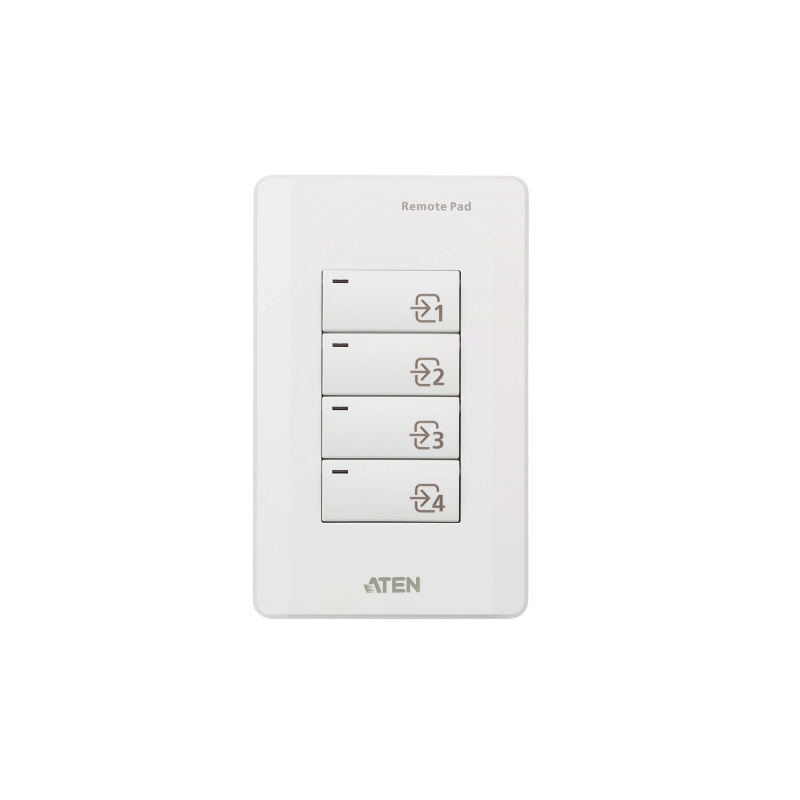

4-Key Contact Closure Remote Pad
VPK104
VPK104 is a 4-button contact closure remote pad designed for use with VP1420/VP1421 Presentation Matrix Switch.
รับประกัน 3 ปีเต็ม
Spec SheetThe VPK104 is a 4-button contact closure remote pad designed for use with VP1420/VP1421 Presentation Matrix Switch. By connecting the contact closure ports between the remote pad and a presentation switch, the VPK104 provides a convenient interface to switch the input sources for a video presentation switch from a wall-mounted faceplate. The VPK104 is an easy and affordable solution, perfect to serve as the control interface in a meeting room, class room, or lecture room.
Features
- 4-button contact closure remote control pad for ATEN VP1420/VP1421 Presentation Matrix Switches
- Easy connection via contact closure; no extra power source required

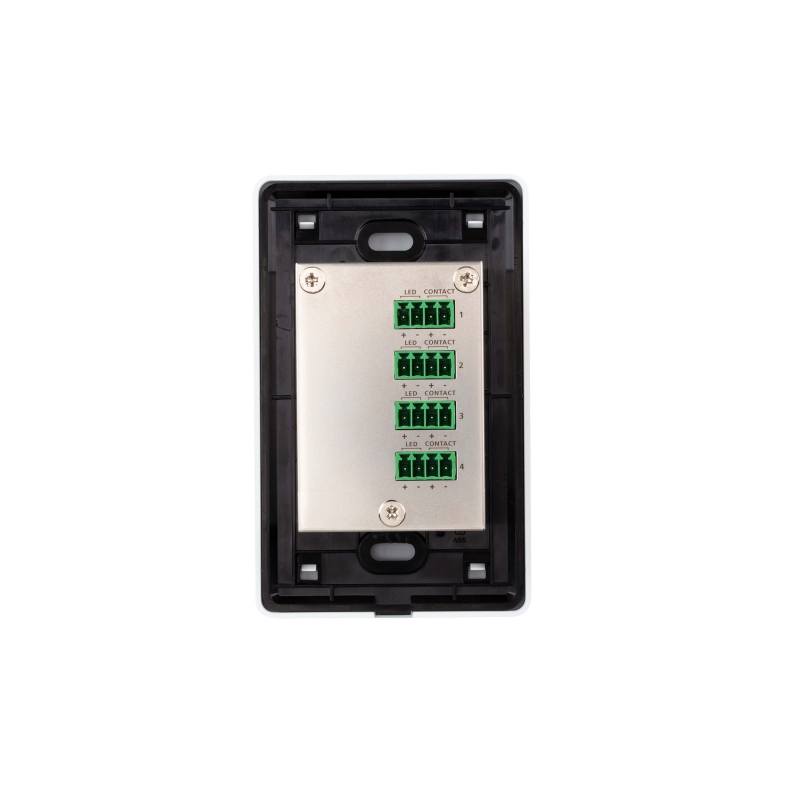

- 4-pole captive screw connectors for ease of installation
- LED lights for port selection status indication
- Engraved buttons for intuitive port indication and operation

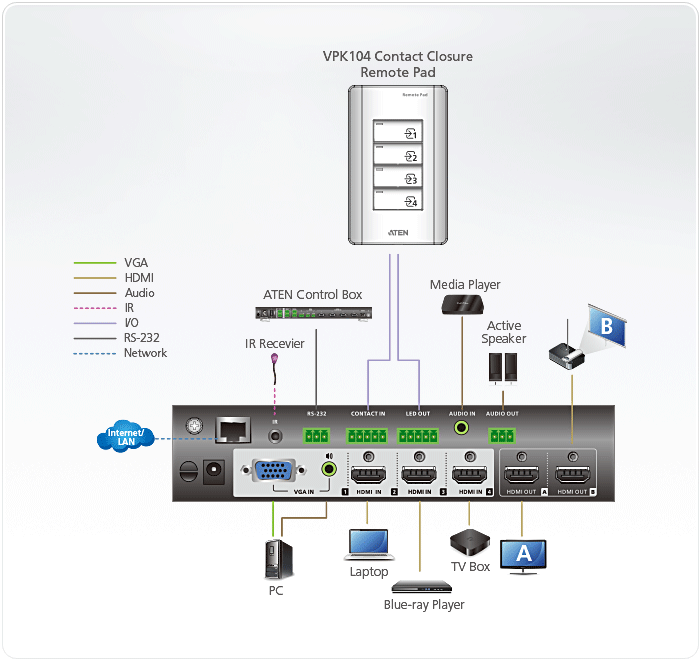

Diagram
Specification
| Interfaces | |
| Keypad Layout | 4 buttons |
| Control | |
| Contact Out | 4 xCaptive Screw Connector, 2 pole |
| LED In | 4 xCaptive Screw Connector, 2 pole |
| Environmental | |
| Operating Temperature | 0 – 50°C |
| Storage Temperature | –20 – 60°C |
| Humidity | 0 - 80% RH, Non-Condensing |
| Physical Properties | |
| Housing | Plastic |
| Weight | 0.13 kg ( 0.29 lb ) |
| Dimensions (L x W x H) | 11.63 x 7.06 x 4.78 cm (4.58 x 2.78 x 1.88 in.) |
| Faceplate Dimension (L x W x H) | 11.92 x 7.42 x 0.92 cm (4.69 x 2.92 x 0.36 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x VPK104 4-Key Contact Closure Remote Pad
- 4x 4-pole Terminal Blocks
- 1x User Instructions
