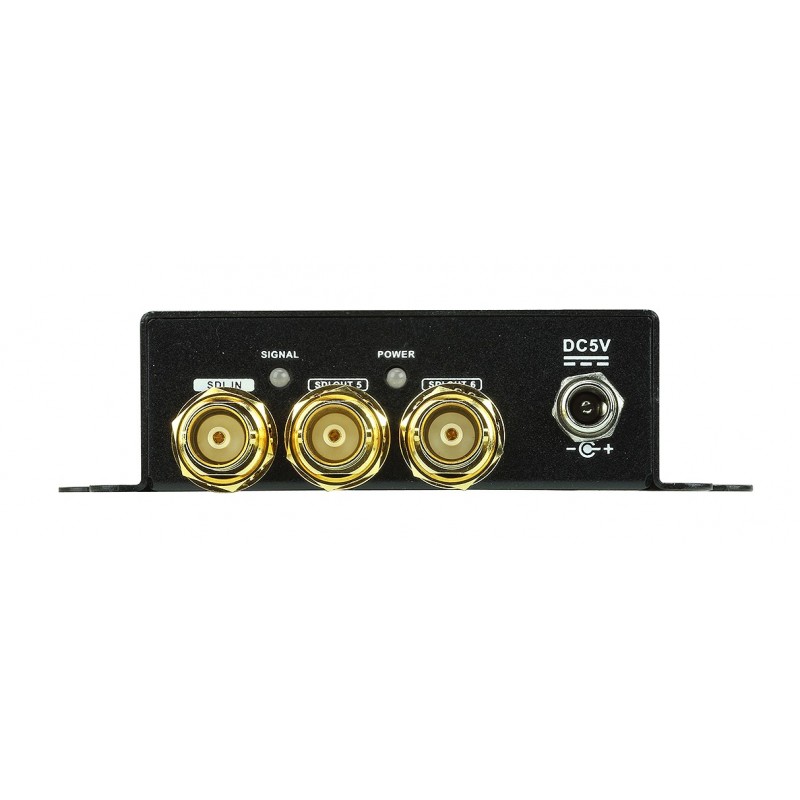

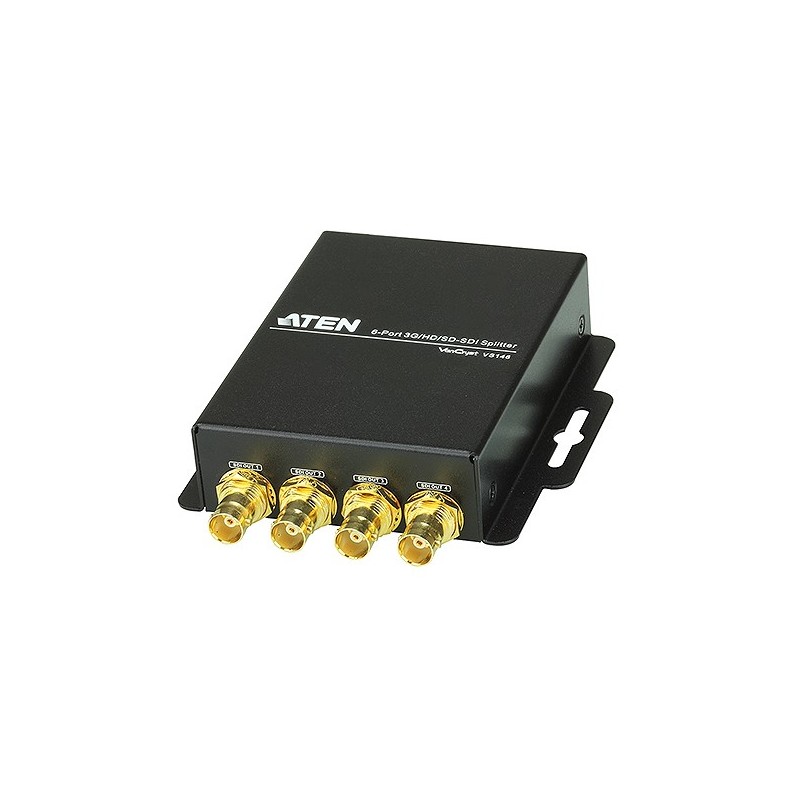

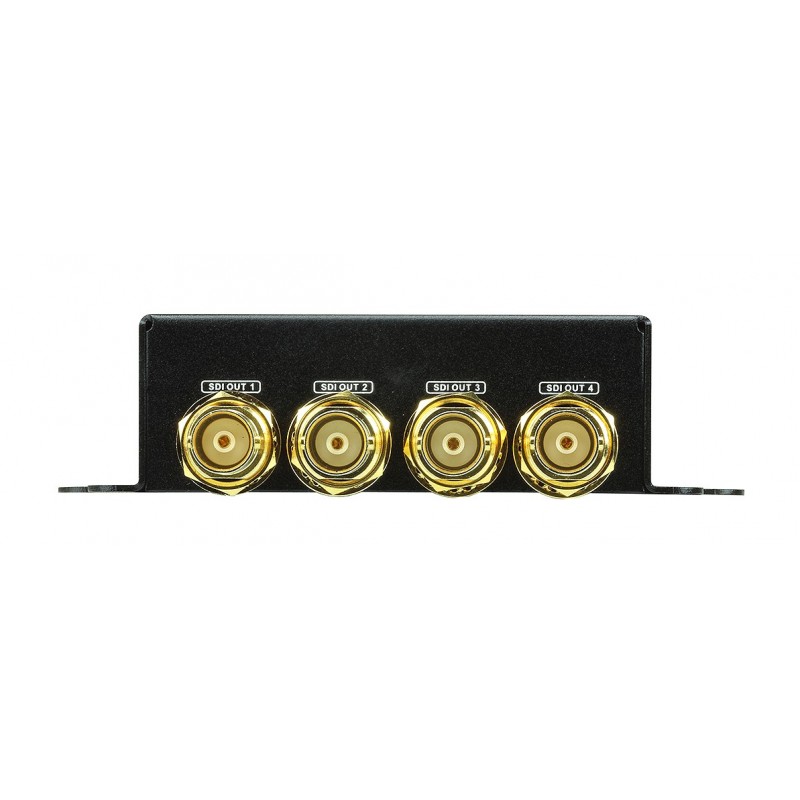

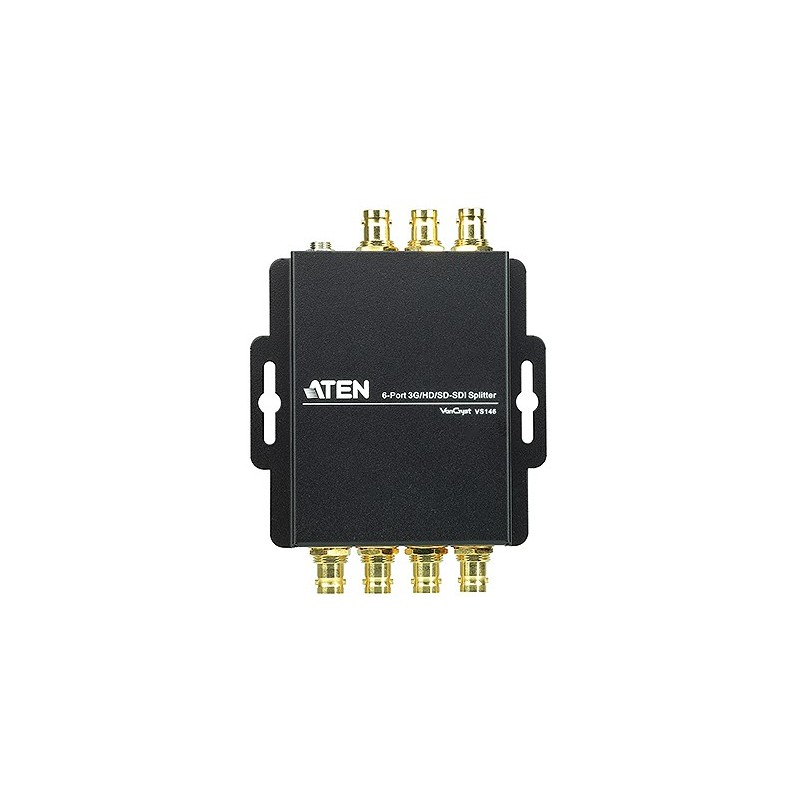

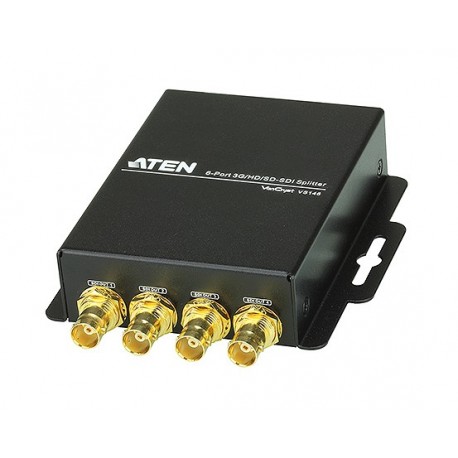

6-Port 3G/HD/SD-SDI Splitter
VS146
VS146 จาก ATEN คือ 3G / HD / SD-SDI Splitter 6 พอร์ต รับสัญญาณจาก SDI 1 Input และกระจายออก 6 Output พร้อมกันตามเวลาจริง ช่วยปรับสมดุลของสายอัตโนมัติและกระจายสัญญาณ SD-SDI ได้ไกลถึง 300 เมตร
รับประกัน 3 ปีเต็ม
Spec SheetVS146 จาก ATEN คือ 3G / HD / SD-SDI Splitter 6 พอร์ต รับสัญญาณจาก SDI 1 Input และกระจายออก 6 Output พร้อมกันตามเวลาจริง ช่วยปรับสมดุลของสายอัตโนมัติและกระจายสัญญาณ SD-SDI ได้ไกลถึง 300 เมตร VS146 มีความสามารถในการ re-clock สัญญาณ SDI สำหรับต่อพ่วงแบบ Cascade จึงช่วยให้ส่งสัญญาณได้ไกลขึ้นอีก เหมาะสำหรับระบบกล้องวงจรปิด และ สตูดิโอทีวี, โรงภาพยนตร์ดิจิตอลหรือระบบวิดีโอภาพและเสียงใด ๆ ที่คุณต้องการที่จะแยกสัญญาณจากกล้องหรืออุปกรณ์อื่น ๆ ออก 3G / HD / SD-SDI 6 ช่องพร้อมกัน
คุณสมบัติ
- สัญญาณวิดีโอ SDI 1 input กระจายออก 6 Output
- รองรับการต่อสายสัญญาณ SDI ได้ไกลสูงสุด 90M (3G-SDI), 150M (HD-SDI) หรือ 300M (3G-SDI) ด้วยสาย RG6
- Reclocking SDI signals สำหรับการต่อ cascade จึงช่วยให้ส่งสัญญาณได้ไกลขึ้น
- รองรับสัญญาณ SDI ดังนี้:
- SD-SDI (SMPTE 259M, up to 270Mbps)
- HD-SDI (SMPTE 292M, 296M up to 1.485 Gbps)
- 3G-SDI (SMPTE 424M, 425M level A,B up to 2.97 Gbps) - Video bandwidth: 2.97Gpbs, 2.97/1.001Gbps
- ตรวจเช็คสัญญาณการเชื่อมต่อ 3G/HD/SD-SDI อัตโนมัติ
- มี LED indication แสดงสถานะ power และ สัญญาณการเชื่อมต่อ SDI
- ช่องเสียบหม้อมแปลงมีเกลียวล็อกไม่ให้สายหลุด เพื่อความปลอดภัย
- Passes all ancillary data

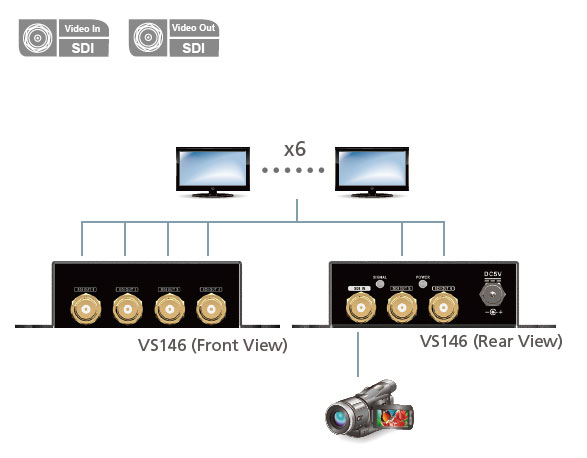

ผังการต่อ
ข้อมูลจำเพาะ
| Function | VS146 | ||
| Connectors | SDI In | 1 x BNC (Gold) | |
| SDI Out | 6 x BNC (Gold) | ||
| Power | 1 x DC Jack | ||
| LEDs | Power | 1 (Orange) | |
| Signal | SD | 1 (Orange) | |
| 3G/HD | 1 (Green) | ||
| Power Consumption | DC5V, 10W | ||
| Environment | Operating Temp. | 0-40°C | |
| Storage Temp. | -20~60°C | ||
| Humidity | 20~90% RH, Non-condensing |
||
| Physical Properties | Housing | Metal | |
| Weight | 0.31 kg | ||
| Dimensions (L x W x H) | 14.50 x 8.00 x 2.50 cm | ||
