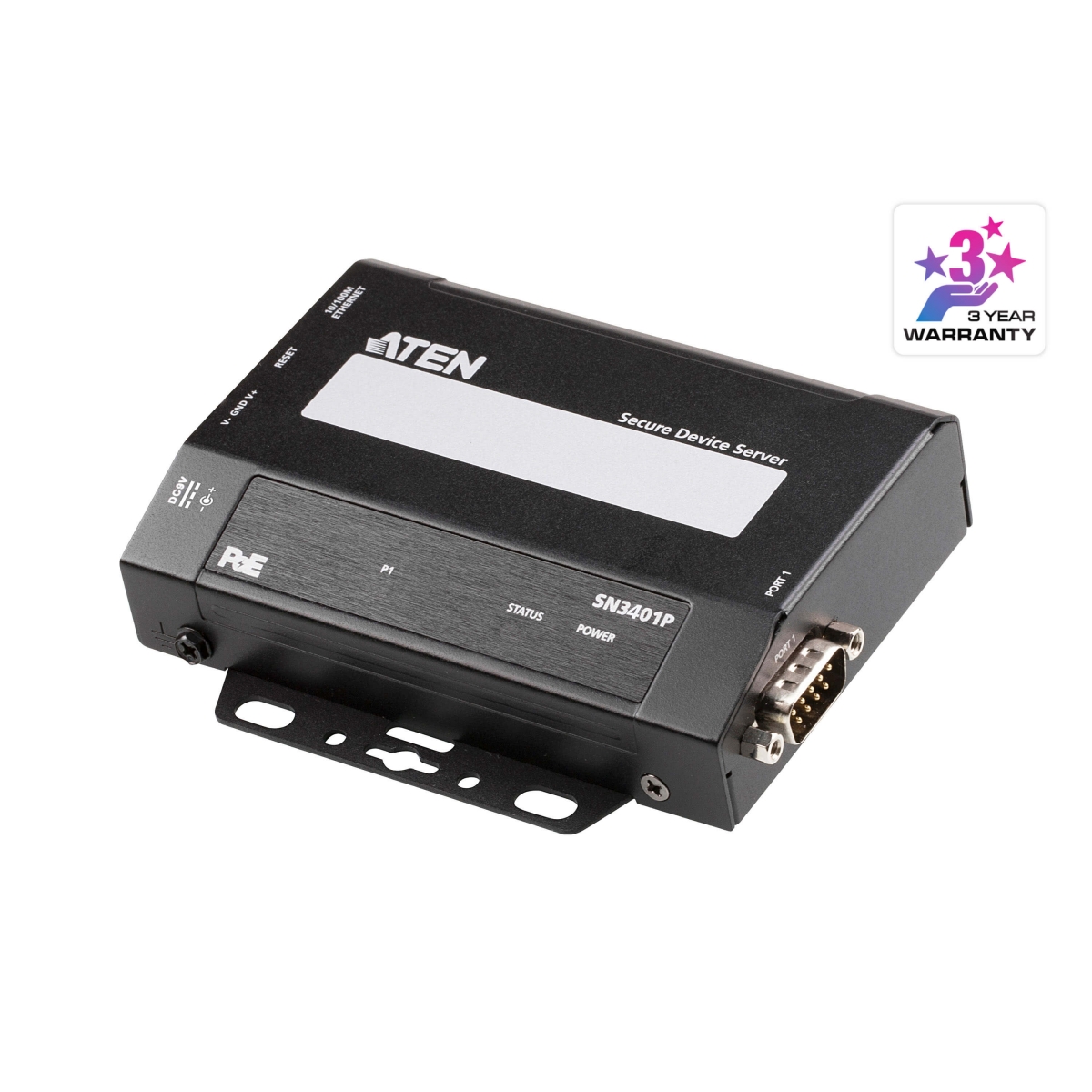

1-Port RS-232/422/485 Secure Serial Device Server with PoE
SN3401P
-
พอร์ต RS-232/422/485 จำนวน 1 พอร์ต สำหรับส่งข้อมูลอนุกรมผ่านอีเธอร์เน็ตอย่างปลอดภัย
-
โหมดการทำงานที่ปลอดภัย – รองรับ Secure Real COM, Secure TCP, Secure Serial Tunneling, และ Console Management (SSH)
-
รองรับแหล่งจ่ายไฟสำรอง ผ่านอะแดปเตอร์ไฟฟ้าและเทอร์มินัลบล็อก พร้อมรองรับ PoE PD (IEEE 802.3af)
รับประกัน 3 ปีเต็ม
Manual
เชื่อมต่ออุปกรณ์อนุกรมกับเครือข่ายได้ง่าย ปลอดภัย และเชื่อถือได้
ATEN SN3401P เป็นโซลูชันที่ช่วยให้สามารถเชื่อมต่ออุปกรณ์อนุกรมเข้ากับเครือข่ายอีเธอร์เน็ตแบบ IP ได้อย่างรวดเร็วและปลอดภัย รองรับการเข้าถึงอุปกรณ์ RS-232/422/485 จากคอมพิวเตอร์ที่อยู่ห่างไกล เหมาะสำหรับการใช้งานในสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรมที่ต้องการควบคุมกระบวนการผ่านเครือข่าย

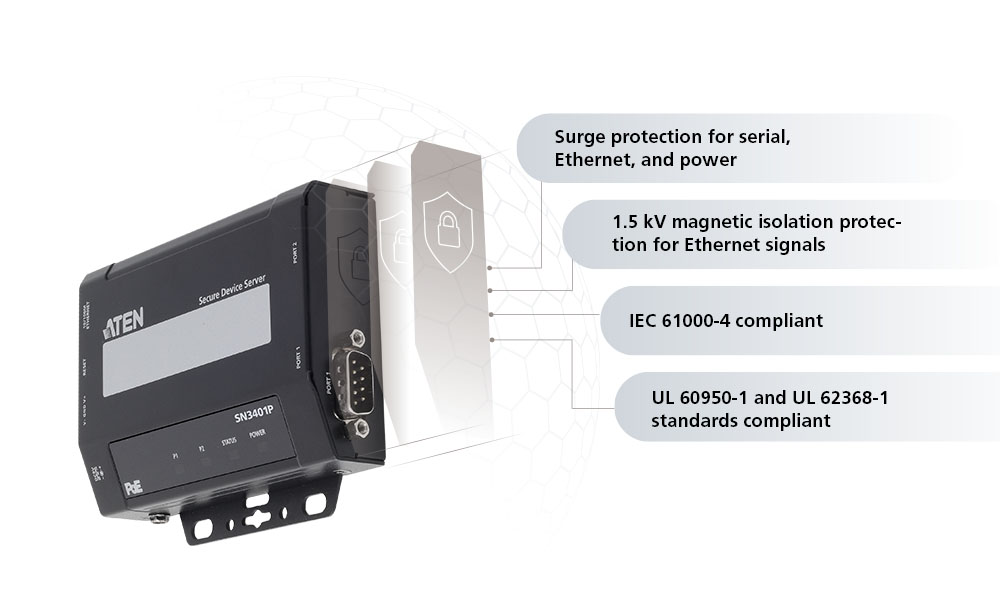

ป้องกันไฟกระชากและระบบฉนวนเพื่อเสถียรภาพของระบบ
การป้องกันไฟกระชากเป็นส่วนสำคัญของการปกป้องระบบไฟฟ้าให้ปลอดภัยและเชื่อถือได้ SN3401P มาพร้อมกับระบบป้องกันไฟกระชากสำหรับพอร์ตอนุกรม อีเธอร์เน็ต และพลังงาน รวมถึงฉนวนป้องกันสัญญาณแม่เหล็กขนาด 1.5kV ซึ่งช่วยป้องกันความเสียหายจากแรงดันไฟฟ้าสูง

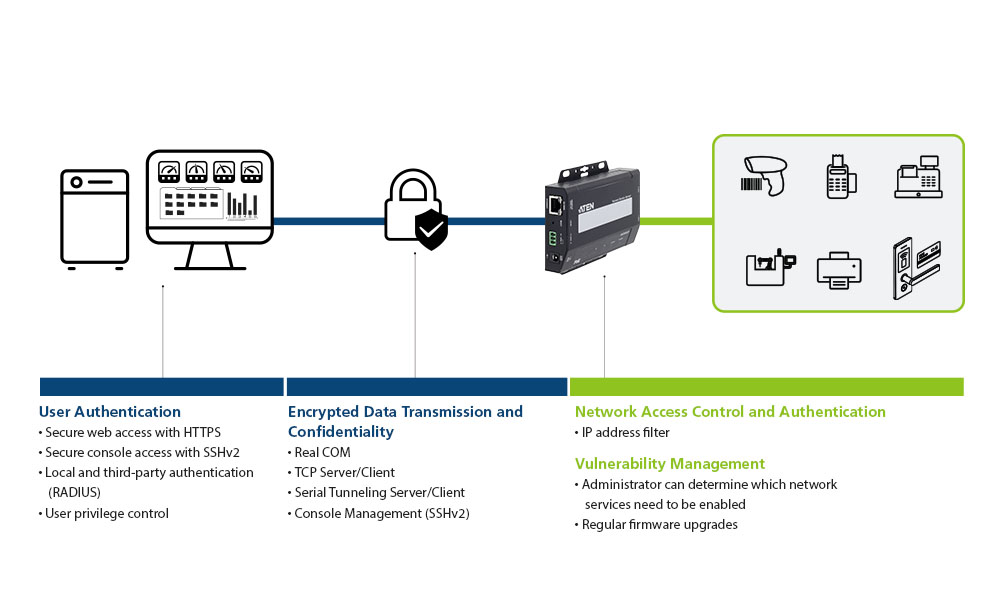

ความปลอดภัยของอุปกรณ์ในทุกขั้นตอน
ในยุค IoT อุตสาหกรรมที่มีความเสี่ยงจากการโจมตีทางไซเบอร์ SN3401P จึงออกแบบให้มีระบบป้องกันหลายชั้น เช่น
-
การอัปเดตเฟิร์มแวร์เป็นประจำ
-
ระบบตรวจสอบสิทธิ์และการเข้ารหัสข้อมูล
-
การควบคุมการเข้าถึงอุปกรณ์เครือข่าย
นอกจากนี้ยังมีโหมดรักษาความปลอดภัยขั้นสูงเพื่อปกป้องข้อมูลในระบบ

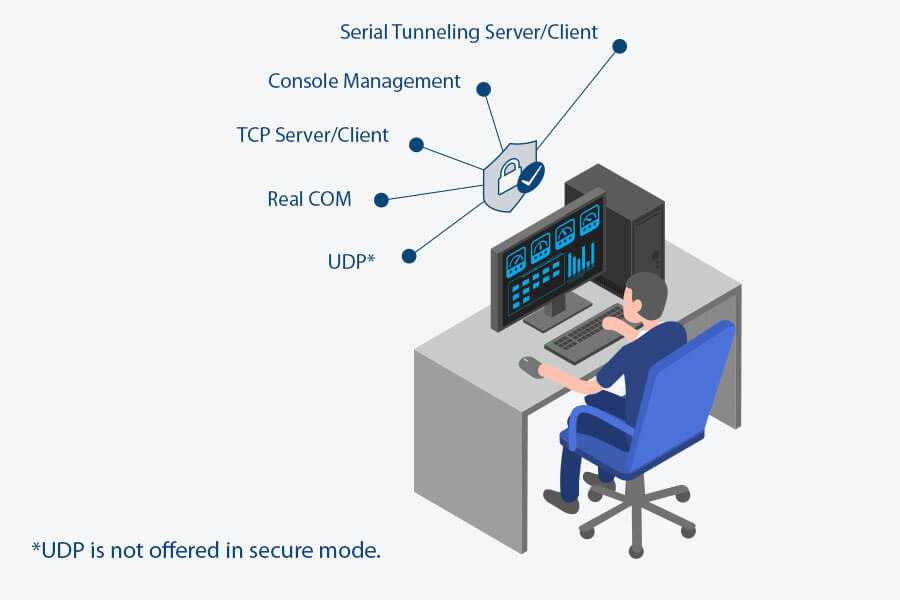

โหมดปฏิบัติการที่ปลอดภัยและครอบคลุม
SN3401P รองรับโหมดการทำงานที่หลากหลายเพื่อให้อุปกรณ์อนุกรมสามารถมองเห็นได้บนเครือข่าย ได้แก่
-
Real COM, TCP, Serial Tunneling, Console Management, และ UDP
-
ในโหมดปลอดภัย จะรองรับ Secure Real COM, Secure TCP Server/Client, Secure Serial Tunneling, และ SSH Console Management
(หมายเหตุ: โหมด UDP ไม่มีในโหมดปลอดภัย)

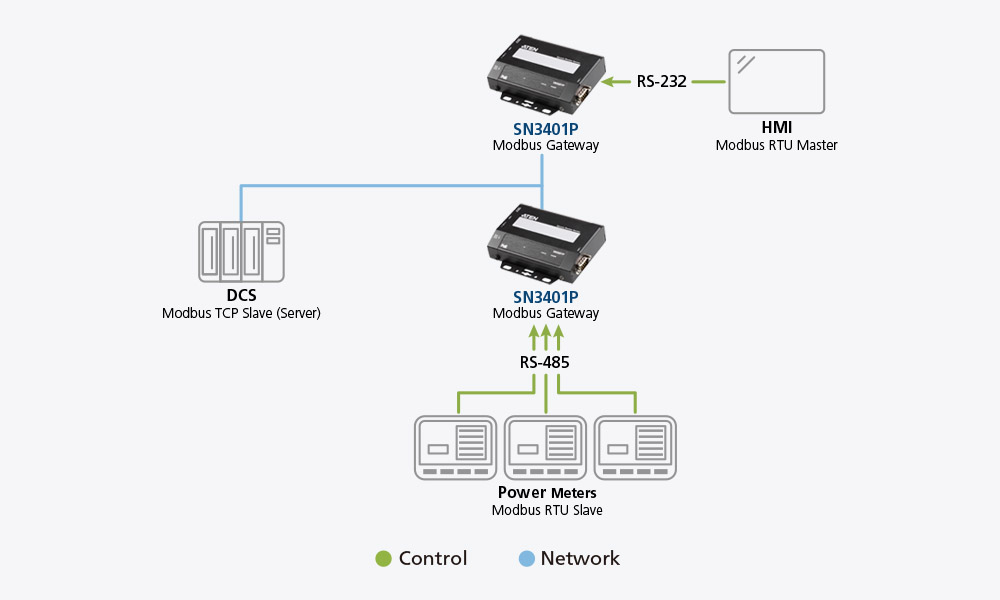

Modbus Modbus Gateway ที่มีประสิทธิภาพและคุ้มค่า
SN3401P สามารถทำหน้าที่เป็น Modbus Gateway สำหรับแปลงโปรโตคอลระหว่าง Modbus TCP และ Modbus RTU/ASCII ทำให้สามารถรวมอุปกรณ์ Modbus แบบอนุกรมเข้ากับเครือข่าย Modbus TCP ได้อย่างง่ายดาย

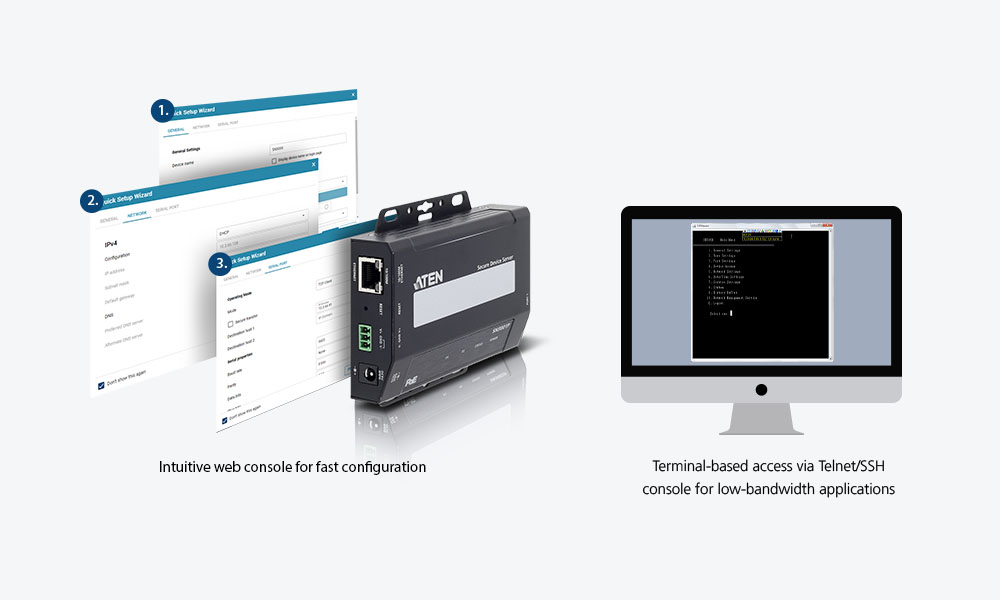

ตั้งค่าง่ายผ่าน Web Console และ Telnet/SSH Console
SN3401P มาพร้อม Web Console ที่ช่วยให้ตั้งค่าได้เพียง 3 ขั้นตอน ใช้งานง่ายผ่านเว็บเบราว์เซอร์ รองรับหลายภาษา และสามารถตั้งค่าเสร็จสิ้นได้ภายใน 1 นาที นอกจากนี้ยังรองรับ Telnet/SSH Console สำหรับการใช้งานที่ใช้แบนด์วิดท์ต่ำ

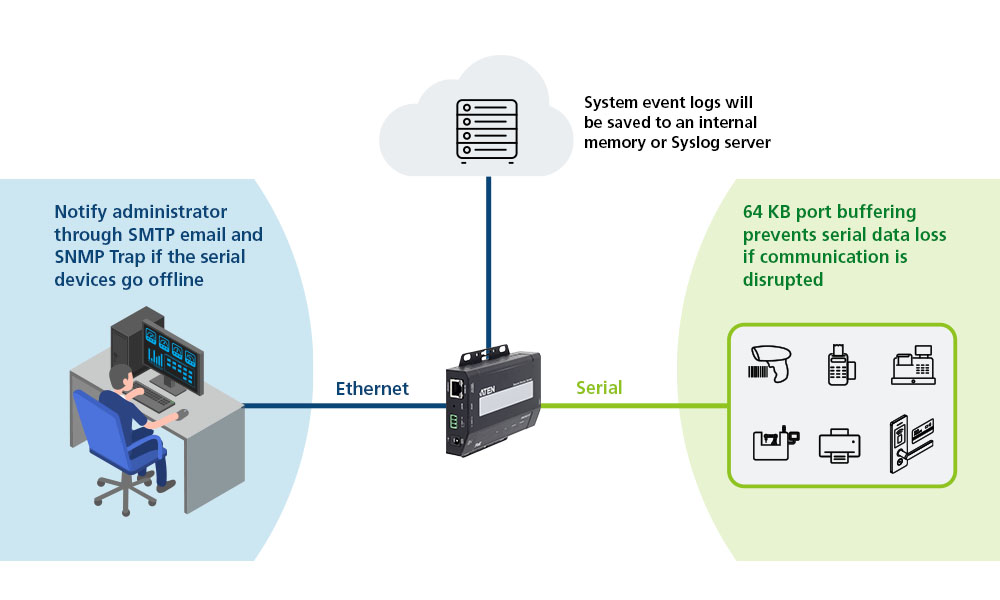

ระบบแจ้งเตือนและบันทึกเหตุการณ์
-
ป้องกันการสูญหายของข้อมูล ด้วยหน่วยความจำบัฟเฟอร์ขนาด 64 KB
-
ระบบแจ้งเตือนอัตโนมัติผ่าน SMTP email และ SNMP Trap หากอุปกรณ์อนุกรมออฟไลน์หรือเกิดข้อผิดพลาด
-
บันทึกเหตุการณ์และประวัติการทำงาน สามารถบันทึกไปยังหน่วยความจำภายในหรือ Syslog Server เพื่อการวิเคราะห์ย้อนหลัง

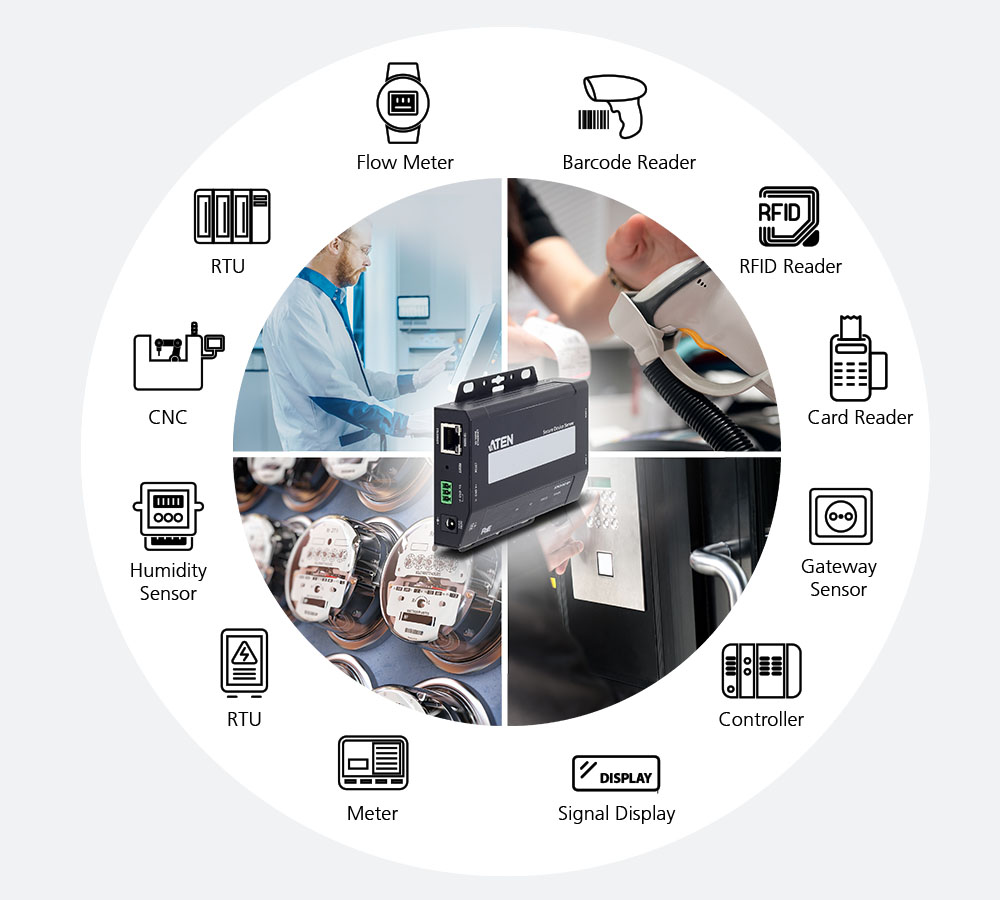

การใช้งานที่เหมาะสม
SN3401P สามารถใช้งานได้หลากหลาย เช่น
-
ระบบ POS (Point-of-Sale)
-
ระบบควบคุมการเข้าออก (Access Control)
-
ระบบ SCADA และการตรวจสอบสิ่งแวดล้อม
-
การบริหารจัดการอุปกรณ์และเซ็นเซอร์ระยะไกล

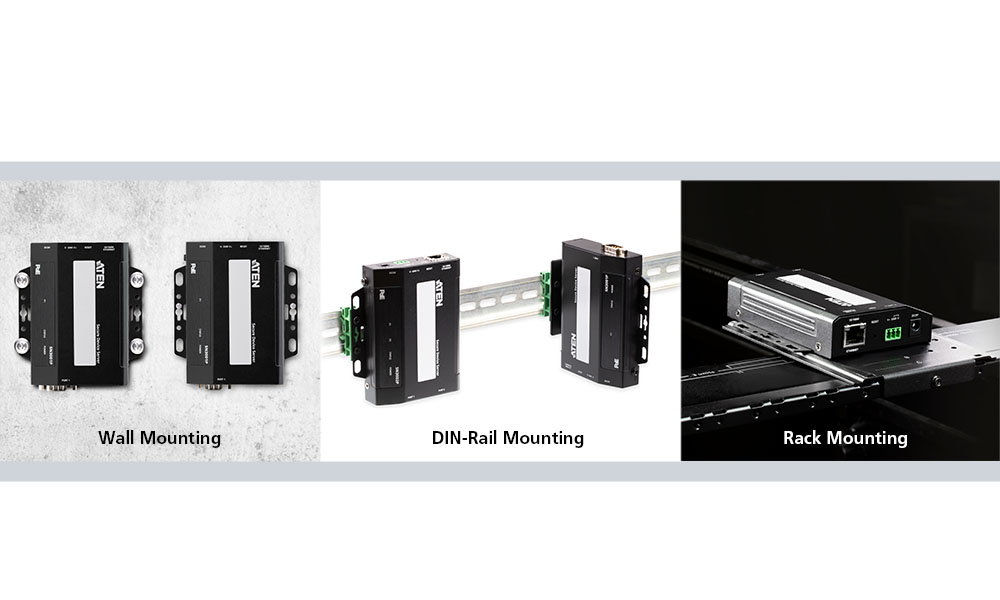

ตัวเลือกการติดตั้งที่ยืดหยุ่น
SN3401P รองรับการติดตั้งหลายรูปแบบ ได้แก่
-
ติดตั้งบนผนัง / เดสก์ท็อป / ราง DIN / ตู้แร็ค (รองรับชุดติดตั้ง VE-RMK1U)
คุณสมบัติ
1. การเชื่อมต่อ Serial-to-Ethernet
-
1 พอร์ต RS-232/422/485 สำหรับการส่งข้อมูลอนุกรมผ่านเครือข่ายอีเธอร์เน็ตที่ปลอดภัย
-
รองรับการกำหนดค่าซอฟต์แวร์สำหรับ เทอร์มิเนชัน (120 Ω) และตัวต้านทาน Pull High/Low (1K โอห์ม หรือ 150K โอห์ม) ในโหมด RS-485 เพื่อป้องกันสัญญาณสะท้อน
-
รองรับโหมดการทำงานที่ปลอดภัย:
-
Secure Real COM
-
Secure TCP Server / Client
-
Secure Serial Tunneling Server / Client
-
Console Management (SSH)
-
Console Management Direct (SSH)
-
-
รองรับโหมดการทำงานมาตรฐาน:
-
Real COM
-
TCP Server / Client
-
Serial Tunneling Server / Client
-
UDP
-
Console Management (Telnet)
-
Console Management Direct (Telnet)
-
-
รองรับ Real COM, Real TTY และ Fixed TTY drivers สำหรับ Windows, Linux และ UNIX
-
สามารถเข้าถึงคอนโซลได้ง่ายผ่าน Java viewer (SSH / Telnet) หรือไคลเอนต์ของบุคคลที่สาม เช่น PuTTY
-
รองรับ Java viewer และ Sun Solaris ("break-safe") สำหรับการเข้าถึงพอร์ตคอนโซล
-
รองรับการเข้าถึงพอร์ตพร้อมกันสูงสุด 16 การเชื่อมต่อ ต่อพอร์ต
-
รองรับ Modbus Gateway สำหรับแปลงระหว่าง Modbus TCP และ Modbus RTU / ASCII
2. ฮาร์ดแวร์
-
รองรับ แหล่งจ่ายไฟสำรอง ผ่านช่องเสียบอะแดปเตอร์ไฟฟ้าและเทอร์มินอลบล็อก เพื่อป้องกันปัญหาไฟดับ
-
รองรับ PoE PD (Powered Device) ตามมาตรฐาน IEEE 802.3af
-
มีระบบป้องกันไฟกระชากสำหรับ Serial, Ethernet และ Power
-
รองรับการติดตั้งหลายรูปแบบ:
-
ราง DIN (DIN-rail mounting)
-
ติดผนัง (Wall mounting)
-
ตู้แร็ค (Rack mounting – ต้องใช้ชุดติดตั้ง VE-RMK1U เพิ่มเติม)
-
ตั้งโต๊ะ (Desktop installation)
-
-
รองรับอัตราการส่งข้อมูล (Baud Rate) หลายระดับ:
-
110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k bps
-
3. ความปลอดภัย
-
รองรับ การเข้าสู่ระบบผ่านเว็บเบราว์เซอร์ที่ปลอดภัย ด้วย TLS 1.2 encryption และใบรับรอง RSA 2048-bit
-
สามารถกำหนดสิทธิ์ของผู้ใช้ในการเข้าถึงและควบคุมพอร์ตได้
-
รองรับการตรวจสอบสิทธิ์แบบ Local และ Remote Authentication
-
รองรับ Third-party authentication (เช่น RADIUS)
-
รองรับการกรองไอพีแอดเดรส (IP Address Filtering) เพื่อเพิ่มความปลอดภัย
4. ระบบบริหารจัดการ
-
รองรับ Web-based GUI ที่ใช้งานง่าย
-
มาพร้อม Web-based Quick Setup Wizard สำหรับการตั้งค่าที่รวดเร็ว
-
รองรับ Terminal-based menu-driven UI ผ่าน Telnet / SSH
-
สามารถตรวจสอบอุปกรณ์อนุกรมที่เชื่อมต่ออยู่ได้แบบ Online / Offline และส่งการแจ้งเตือนอัตโนมัติเมื่ออุปกรณ์ออฟไลน์ (เช่น ไฟดับ)
-
มีระบบบันทึกเหตุการณ์ของระบบและพอร์ต (System Event Logs & Port Logs) ซึ่งสามารถบันทึกไปยังหน่วยความจำภายในหรือ Syslog Server
-
รองรับ SNMP Agent (v1 / v2c)
-
รองรับ การแจ้งเตือนเหตุการณ์ (Event Notification) ผ่าน SMTP Email และ SNMP Trap (v1 / v2c)
-
สามารถสำรองและกู้คืนค่าการตั้งค่าของระบบได้ (Backup / Restore System Configuration)
-
รองรับการอัปเกรดเฟิร์มแวร์
-
มีหน่วยความจำบัฟเฟอร์ขนาด 64 KB สำหรับพอร์ต ป้องกันข้อมูลสูญหายเมื่อเครือข่ายล่ม
-
รองรับการซิงโครไนซ์เวลากับเซิร์ฟเวอร์ NTP
-
รองรับ Web-based GUI หลายภาษา (Multi-language)
ผังการเชื่อมต่อ
ข้อมูลจำเพาะ
| Connectors | |

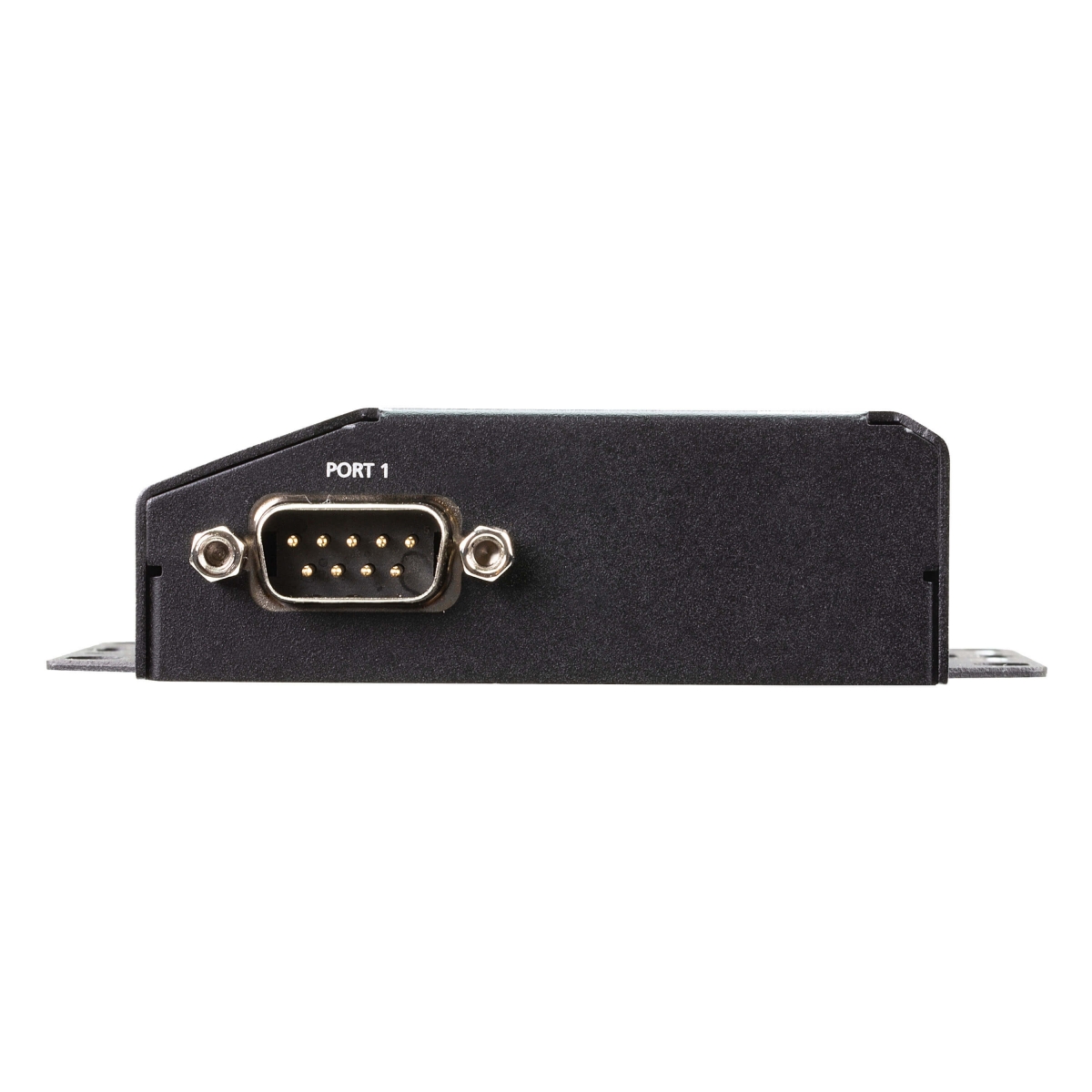

| Serial | 1 x DB-9 Male |
| Network | 1 x RJ-45 Female |

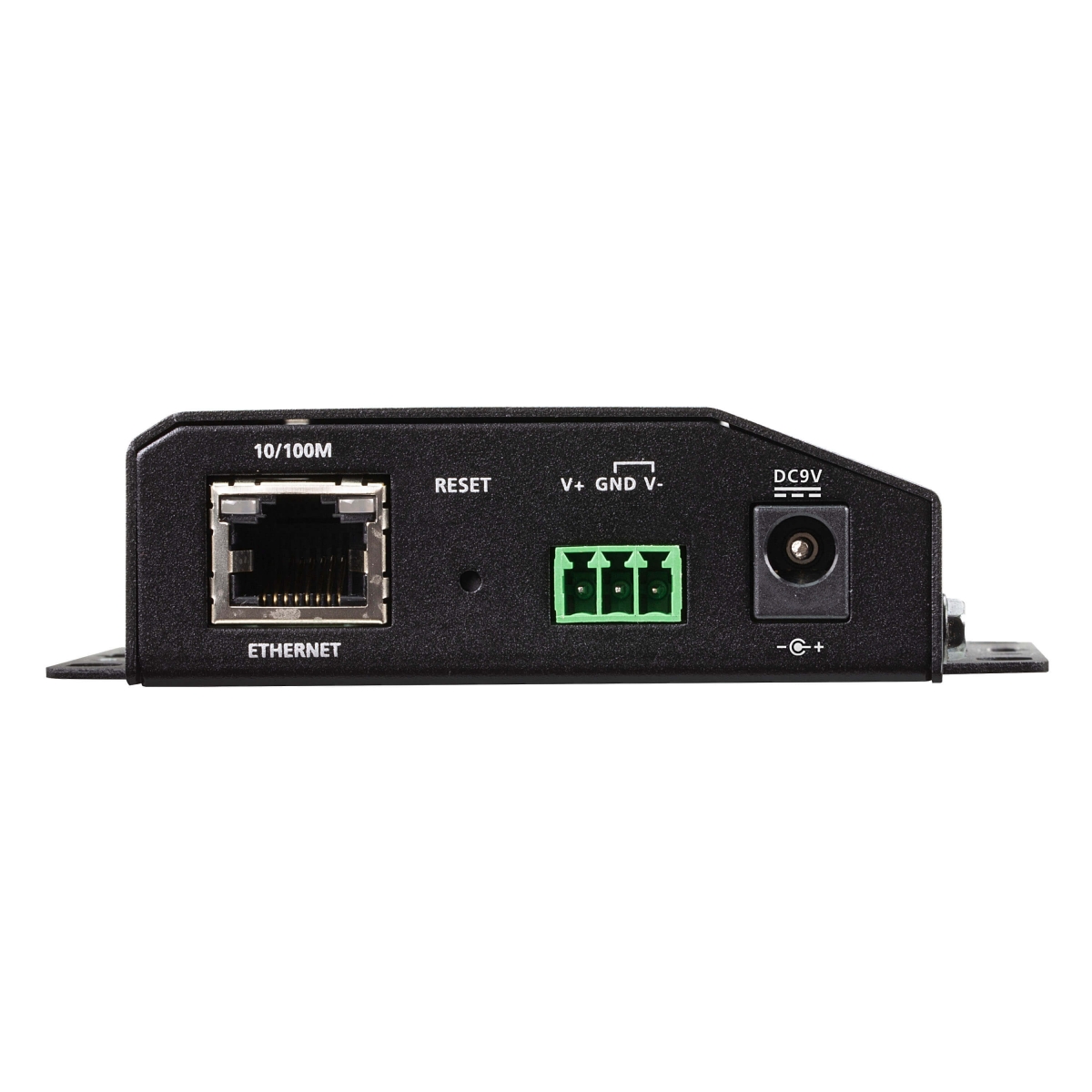

| Power | 1 x DC Jack 1 x 3-pole Terminal Block 1 x RJ-45 (PoE, IEEE 802.3af) |
| Switches | |
| Reset | 1 x Semi-recessed Pushbutton |
| LEDs | |
| Power | 1 (Green) |
| Status | 1 (Yellow Green/Red) |
| 10/100 Mbps | 2 (Green/Orange) |
| Ports | 1 (Green/Orange) |
| Input voltage | DC Jack: 9VDC (optional power adapter) Terminal Block: 9-48 VDC PoE: 48VDC |
| Power Consumption | DC48V:1.30W:6BTU/h POE:1.475W:7BTU/h Note: ● The measurement in Watts indicates the typical power consumption of the device with no external loading. ● The measurement in BTU/h indicates the power consumption of the device when it is fully loaded. |
| Interfaces | |
| Serial | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND Pull High/Low Resistor for RS-485: 1 kilo-ohm, 150 kilo-ohms Baud Rate: 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps Data Bits: 5, 6, 7, 8 Parity: None, Even, Odd, Space, Mark Stop Bits: 1, 1.5, 2 Flow Control: RTS/CTS, DTR/DSR, XON/XOFF |
| Network | 10/100 Base TX Built-in 1.5 kV Magnetic Isolation Protection |
| Industrial Protocols | Ethernet: Modbus TCP Client (Master), Modbus TCP Server (Slave) Serial: Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave Max. 16 connections under Modbus Master mode and 32 connections under Modbus Slave mode. |
| Compliance | EMC: EN 55032/35 EMI: CISPR 32, FCC Part 15B Class A EMS: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV (Power Adapter), 1kV (Terminal Block); Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 10 MHz: 3 V/m; 10 kHz to 30 MHz: 3 to 1 V/m; 30 kHz to 80 MHz: 1 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs Safety: UL 60950-1 and UL 62368-1 standards compliant RoHS |
| Environmental | |
| Operating Temperature | 0 - 60°C |
| Storage Temperature | -40 - 75°C |
| Humidity | 5 ~ 95% RH, Non-condensing |
| Physical Properties | |
| Housing | Metal |
| Weight | 0.21 kg ( 0.46 lb ) |
| Dimensions (L x W x H) | 9.80 x 11.70 x 2.60 cm (3.86 x 4.61 x 1.02 in.) |
| Installation | Desktop, Wall Mounting, Din-Rail Mounting, Rack Mounting (with VE-RMK1U) |
| Others | Power consumption DC9V: 1.18W:6BTU Power adapter is sold separately. Rack mounting kit (VE-RMK1U) is sold separately. |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
อุปกรณ์ในชุด
- 1x Secure Serial Device Server
- 1x terminal block
- 1x foot pad set (4 pcs)
- 1x DIN rail mount kit
- 1x user instructions
