StreamLIVE™ HD All-in-One Multi-channel AV Mixer อุปกรณ์สำหรับออกแบบสื่อการสอนออนไลน์
UC9020
UC9020 All-in-One Multi-channel AV Mixer ที่ออกแบบมาเพื่อใช้สำหรับออกแบบสือการสอนออนไลน์ (Online learning), การเรียนทางไกล (Distance classroom, Virtual classroom), Hybrid-Learning และ งาน live video สามารถ Layout, ใส่ CG/Text บนวิดีโอหรือแก้ไข ด้วย iPad, Android Tablet, PC ได้แบบ Real time แม้ระหว่างกำลังไลฟ์สด
รับประกัน 3 ปีเต็ม
Brochure (TH)
User Manual (EN)
UC9020 All-in-One Multi-channel AV Mixer อุปกรณ์ที่ถูกออกแบบมาเพื่อใช้ในระบบ Smart classroom solution หรือ ห้องเรียนอัจฉริยะ เหมาะสำหรับออกแบบสือการสอนออนไลน์ (Online learning), การเรียนทางไกล (Distance classroom, Virtual classroom), การประชุมออนไลน์ (online meeting), Hybrid-Learning และ งาน live video สามารถ Layout, ใส่ CG/Text บนวิดีโอหรือแก้ไข ด้วย iPad, Android Tablet, PC ได้แบบ Realtime แม้ระหว่างกำลังไลฟ์สด

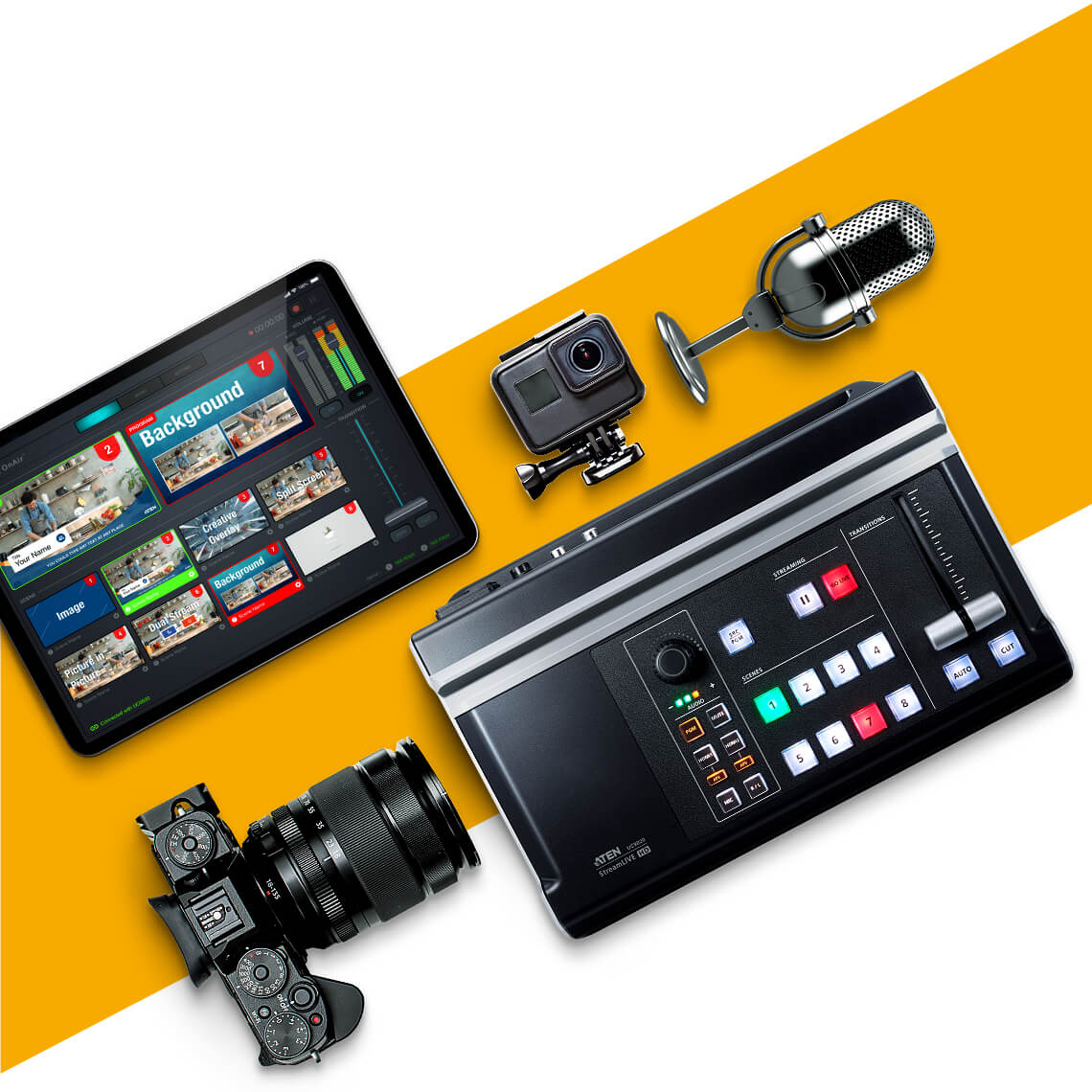

All-in-one ออกแบบมาให้ใช้งานง่ายที่สุด
สร้างความเป็นมืออาชีพ ด้วยการผลิตสื่อที่ใช้หลายกล้อง ด้วย UC9020 StreamLIVE™ HD ซึ่งเป็นสตูดิโอสตรีมมิงสดคุณภาพทีวีแบบ all-in-one ที่ง่ายที่สุดซึ่งมีขนาดเล็กและมีความสามารถสูง ทุกสิ่งที่คุณต้องการสำหรับสตรีมมิงแบบสดพร้อมเพียงเสียบปลั๊ก ไม่จำเป็นต้องมีการตั้งค่าคอมพิวเตอร์ จอภาพ หรือซอฟต์แวร์ที่ซับซ้อน ทำได้ทั้ง บันทึก สลับระหว่างอินพุตวิดีโอ Full HD สองช่องทาง และสตรีมมิ่งสดได้ 2 ช่องทาง* ผ่านเน็ต ยกระดับการผลิตวิดีโอของคุณไปอีกระดับในทันที
* หากเลือกบันทึกวิดีโอด้วย จะสามารถสตรีมได้เพียง 1 ช่องทาง

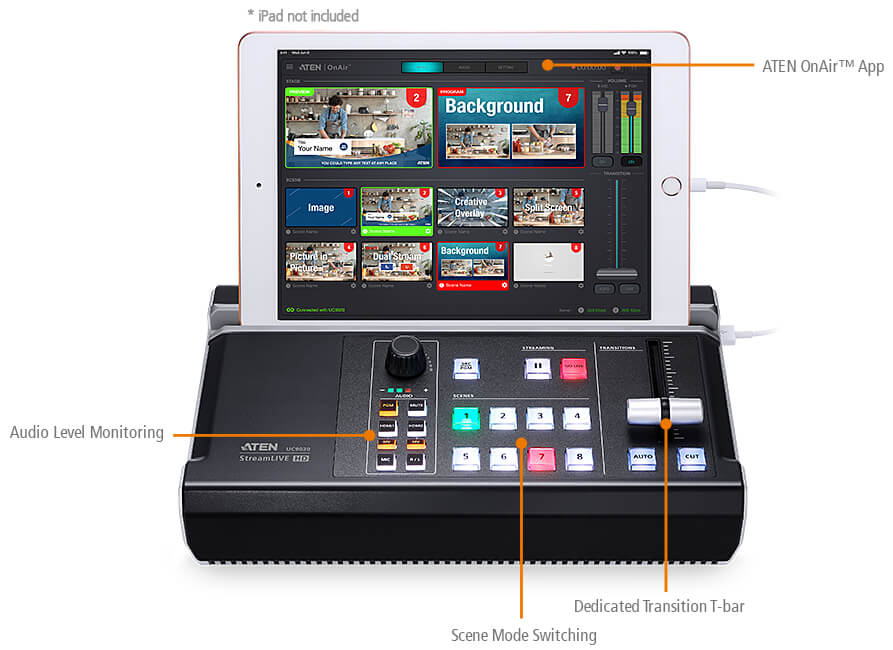

ใช้งานง่ายตั้งแต่ต้นจนจบ

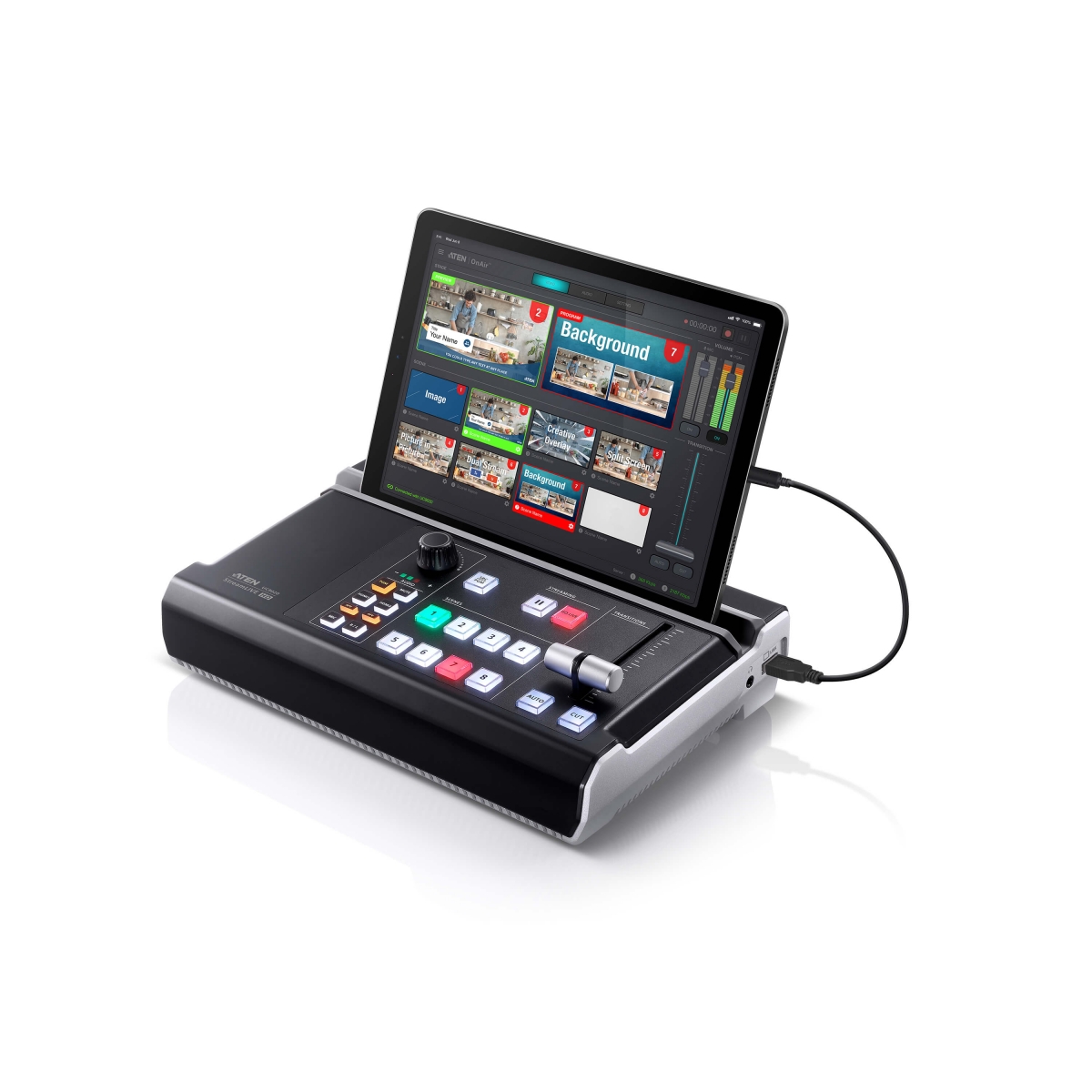

ทุกตารางนิ้วของ StreamLIVE™ HD ได้รับการปรับให้เหมาะสมสำหรับการทำงานที่ง่ายที่สุด รวมถึงแผงควบคุมฮาร์ดแวร์และแอพควบคุมที่ทรงพลังแต่ซับซ้อน ที่จะเปลี่ยน iPad*, Android Tablet, PC ของคุณให้เป็นอินเทอร์เฟซแบบสัมผัสสำหรับการควบคุม การตรวจสอบการแสดงตัวอย่าง การแก้ไขแบบเรียลไทม์ และจัดเรียงหลายองค์ประกอบลงในโปรแกรม เช่น ภาพ, เสียง, โลโก้, ภาพนิ่ง, ข้อความ โดยคุณสามารถสลับและผสมวิดีโอ/เสียง เปลี่ยนการตั้งค่าและเอฟเฟกต์ และบันทึกฉากได้ถึง 8 ฉากเพื่อการสลับอย่างรวดเร็ว
* iPad Pro Gen3 ขึ้นไป ใช้งานได้โดยไม่ต้องมี Adapter ใด ๆ, สำหรับรุ่นที่ไม่มี USB-C เช่น iPad Pro (1st และ 2nd gen), iPad (5th gen ขึ้นไป), iPad Air (3rd gen ขึ้นไป), iPad Mini (5th gen ขึ้นไป) ต้องใช้ร่วมกับ Apple Lightning USB 3 Adapter หรือเชื่อมต่อผ่าน WiFi network
ถ่ายทอดสดไปยังทุกแพลตฟอร์มหลักได้ทุกที่
ด้วยตัวเข้ารหัสและเซิร์ฟเวอร์การสตรีมในตัว สิ่งที่คุณต้องทำคือเชื่อมต่อกับแหล่งวิดีโอและเครือข่ายของคุณ StreamLIVE™ HD เข้ากันได้กับทุกแพลตฟอร์มหลัก และสามารถสตรีมสดไปยังสองแพลตฟอร์มพร้อมกันได้ทุกที่ทุกเวลา เช่น Facebook, YouTube, Vimeo, Livestream หรือปลายทาง RTMP ที่กำหนดเอง ทั้งหมดในรูปแบบ Full HD คุณภาพสูง

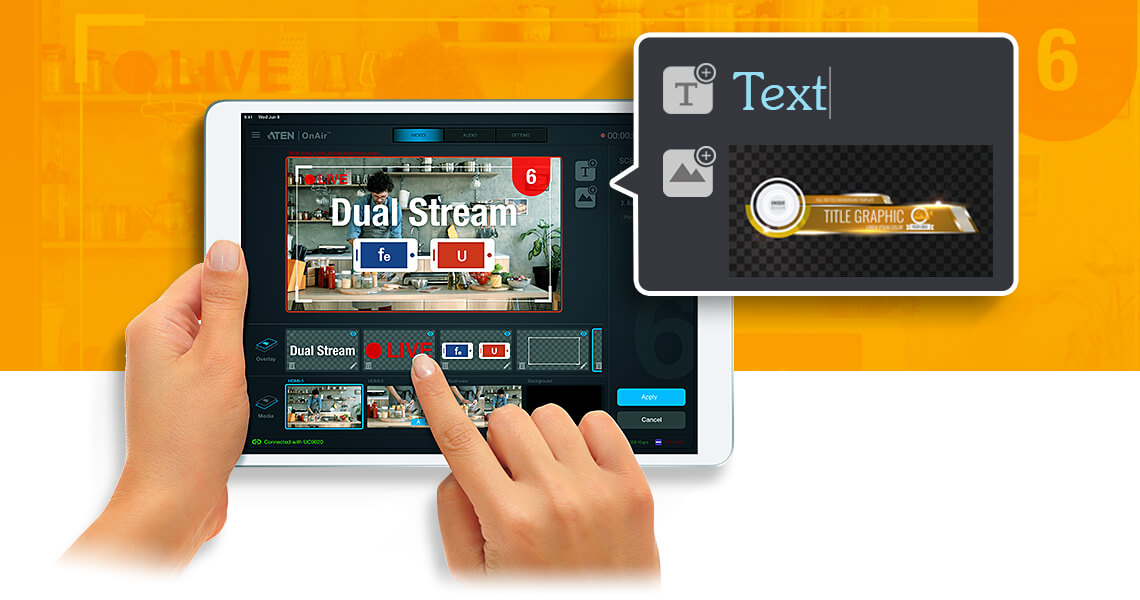

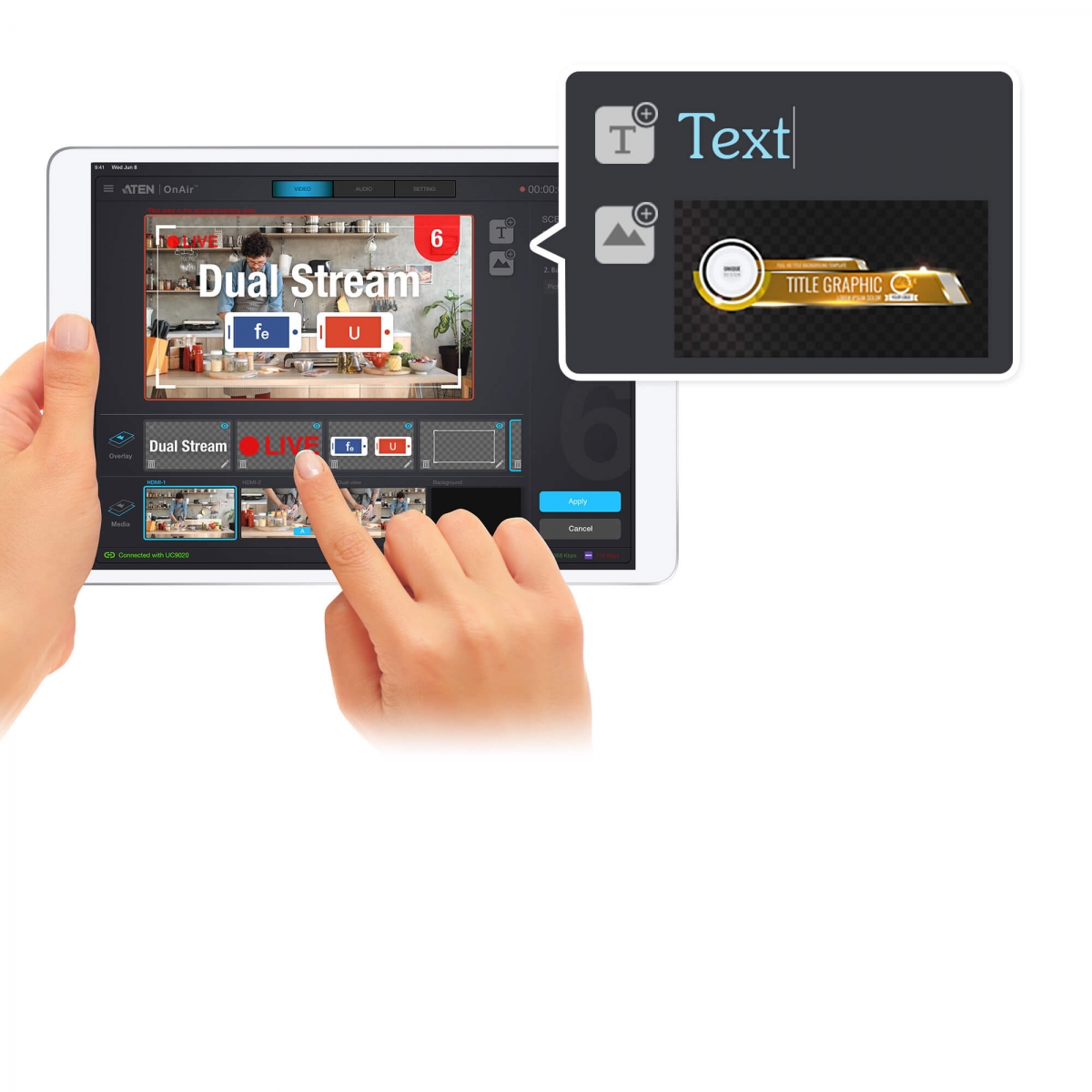

ลาก่อน Post-Production
iPad, Android Tablet, PC ของคุณจะกลายเป็นชุดตัดต่อวิดีโอส่วนตัวของคุณ ด้วยแอป ATEN OnAir™ คุณสามารถออกแบบและตั้งค่าฉากที่กำหนดเองได้มากถึง 8 ฉากด้วยอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่ายและโปรแกรมแก้ไขฉากที่กำหนดเอง ไม่ว่าจะเป็นการรวมภาพ ตัดภาพ และปรับขนาดวิดีโอเพื่อสร้างเค้าโครง PnP ที่โดดเด่น เพิ่มรูปภาพ png โปร่งใส พื้นหลัง และข้อความซ้อนทับพร้อมเอฟเฟกต์ที่ดูเป็นมืออาชีพ ฉากที่ตั้งไว้ล่วงหน้าสามารถส่งออกและแชร์กับชุมชนของคุณไปยังระบบ StreamLIVE™ HD อื่นๆ

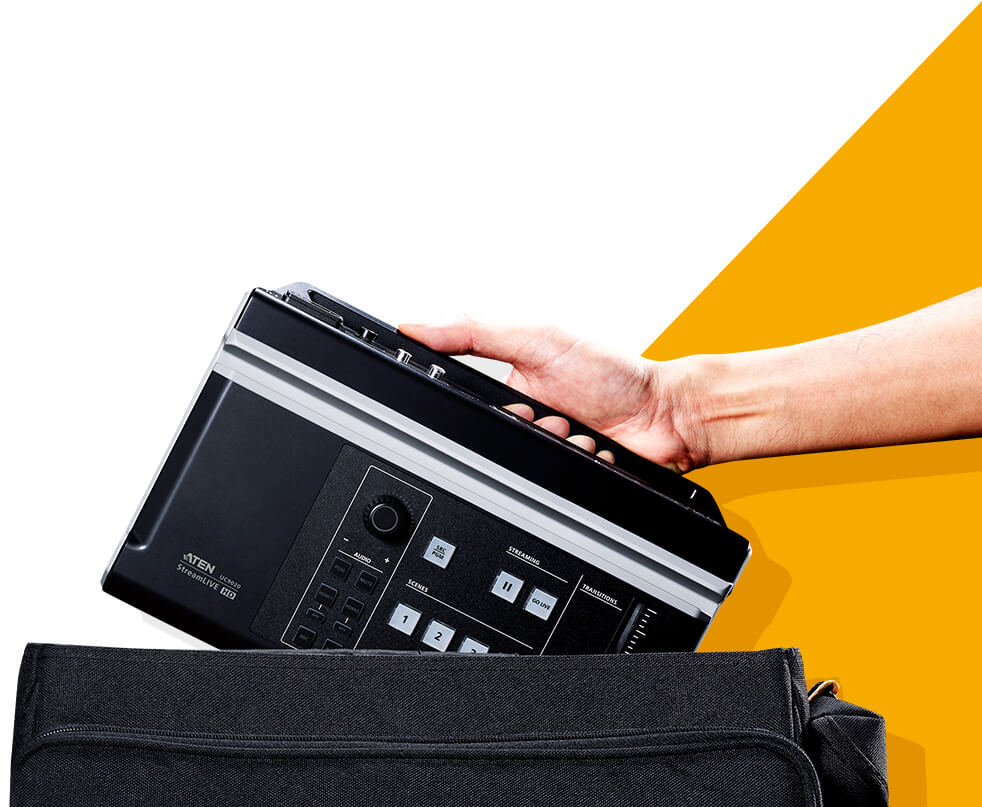

1.9 กก. เท่านั้น นั่นคือทุกสิ่งที่คุณต้องการสำหรับการสตรีม
ออกแบบมาเพื่อลดความซับซ้อนของขั้นตอนการผลิตวิดีโอของคุณ StreamLIVE™ HD ไม่ได้เป็นเพียง All-in-One เท่านั้น ที่จะลดอุปกรณ์และสายเคเบิลที่คุณต้องพกพาสำหรับการสตรีม แต่ยังมีขนาดกะทัดรัดและพกพาสะดวก ติดตั้งและเคลื่อนย้ายได้ง่าย คุณจะโล่งใจจากเครื่องมือหนัก ๆ และการตั้งค่าที่ซับซ้อน ใช้ StreamLIVE™ HD เมื่อใดก็ตามที่คุณต้องการสตรีม และจะกลายเป็นคู่หูที่ขาดไม่ได้สำหรับการผลิตวิดีโอถ่ายทอดสด
รองรับทั้ง iPad, Android Tablet และ Windows PC
รองรับการการส่งภาพไปเข้า Video Conference software ผ่านเน็ตเวิร์ค
ATEN Stream to USB software ช่วยให้คุณสามารถนำสัญญาณภาพที่กำลัง OnAir จาก UC9020 หรือ UC9040 เข้ามาในเครื่องคอมฯ ของคุณ ผ่าน LAN network ได้ โดยไม่ต้องเพิ่มอุปกรณ์เสริม จึงช่วยเพิ่มการประยุกต์ใช้งานร่วมกับ PC ของคุณได้มากขึ้น เช่น การนำสัญญาณภาพไปใช้ Online meetings ด้วย Zoom, MS Tems, Cisco WebEx, Skype เป็นต้น หรือ นำสัญญาณไปเข้า OBS Studio หรือแม้กระทั่งการบันทึกด้วย software 3rd party ก็สามารทำได้ เพียงแค่ คอมฯ ของคุณอยู่ใน network เดียวกันกับ UC9020/UC9040 และติดตั้ง ATEN Stream to USB software ลงบน Windows 10 เท่านี้ คุณก็ส่งสัญญาณภาพที่กำลัง on Air เข้าคอมฯ ของคุณได้แล้ว โดยไม่ต้องใช้ USB Capture card/box.

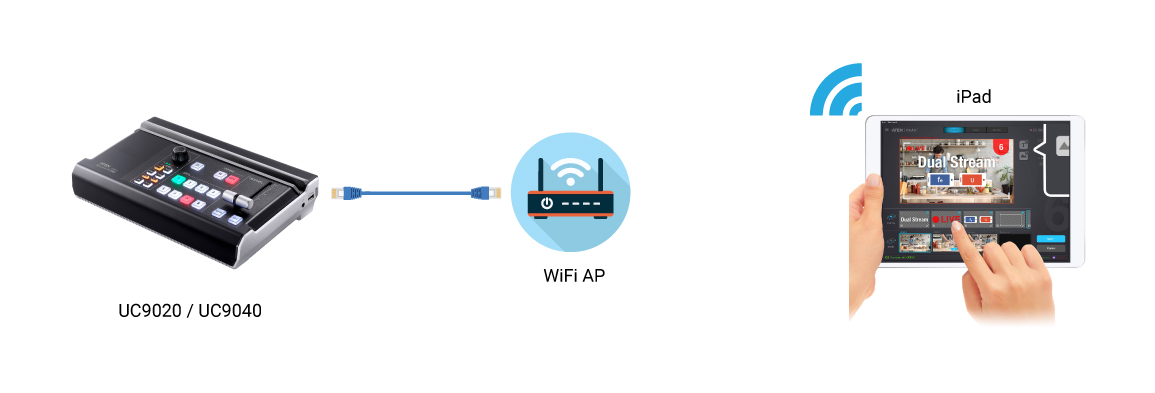

ควบคุมได้จากระยะไกลผ่าน WiFi
iiPad/Android Tablet/Windows PC ไม่จำเป็นต้องเชื่อมต่อสาย USB เข้ากับ UC9040 ด้วย ATEN OnAir APP Version ล่าสุด คุณสามารถเลือกการเชื่อมต่อ iPad/Android Tablet/Windows PC เข้ากับ UC9040 ผ่าน WiFi ได้ทันที โดยไม่ต้องต่อสาย USB อีกต่อไป เพียงต่อสาย LAN จาก UC9040 เข้ากับเครือข่ายที่มี WiFi Access point จากนั้นให้ iPad/Android Tablet/Windows PC เชื่อมต่อกับ WiFi AP แล้วเปิดแอพ ATEN OnAir จากนั้นเลือกเชื่อมต่อผ่าน Network
คุณสมบัติ
- ออกแบบมาให้เป็น All-in-One เพื่อลดความซับซ้อนของเวิร์กโฟลว์ในการทำสตรีม ที่รวมเอาการบันทึกวิดีโอ 1080p, สลับสัญญาณวิดีโอ, การเข้ารหัสเพื่อสตรีม, Video Converter, Video Splitter และ Audio Mixer
- การสตรีมสดคุณภาพระดับมืออาชีพไปยังผู้ชมทั่วโลกโดยแพลตฟอร์ม CDN ใด ๆ ก็ได้ เช่น Facebook, Youtube, Twitch และ อื่น ๆ แม้แต่ผู้ใช้ระดับเริ่มต้นก็สามารถเริ่มต้นได้อย่างรวดเร็ว
- การบันทึก 1080P - สามารถบันทึกวิดีโอลง USB ฮาร์ดไดรฟ์ภายนอกหรือแฟลชไดรฟ์ที่เชื่อมต่อผ่าน USB ได้โดยตรง
- ไม่ต้องใช้ซอฟต์แวร์ และเครื่องพีซี
- มีแอพที่ใช้งานง่ายอย่าง ATEN OnAir™ สำหรับการดูตัวอย่างและการตรวจสอบโปรแกรม เปลี่ยนเลย์เอาต์วิดีโอในการตั้งค่าแบบเต็มหน้าจอ/PBP/PIP เพิ่มการซ้อนทับภาพและคำบรรยาย และการเปลี่ยนฉากที่ราบรื่นเพื่อการตกแต่งแบบมืออาชีพ
- การจัดการเหมือนสตอรี่บอร์ด - ตั้งค่าฉาก (Scene) ล่วงหน้าได้ถึง 8 ฉาก ได้ โดยไม่ว่าจะสร้างเตรียมไว้ก่อน หรือ สร้างระหว่างสตรีมสด ก็ทำได้ เพื่อลดความจำเป็นในการโต้ตอบกับฮาร์ดแวร์

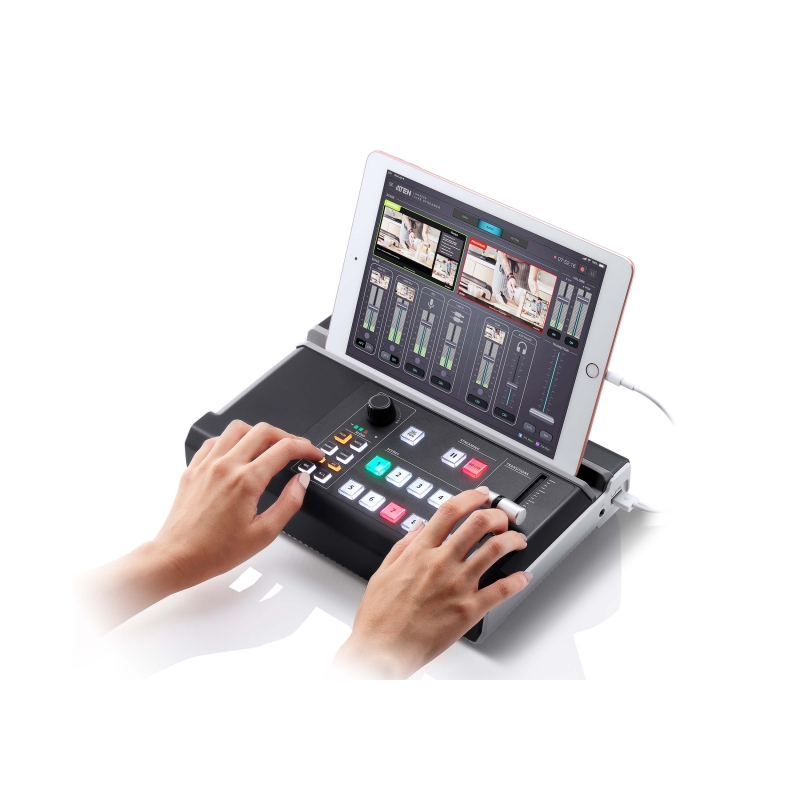

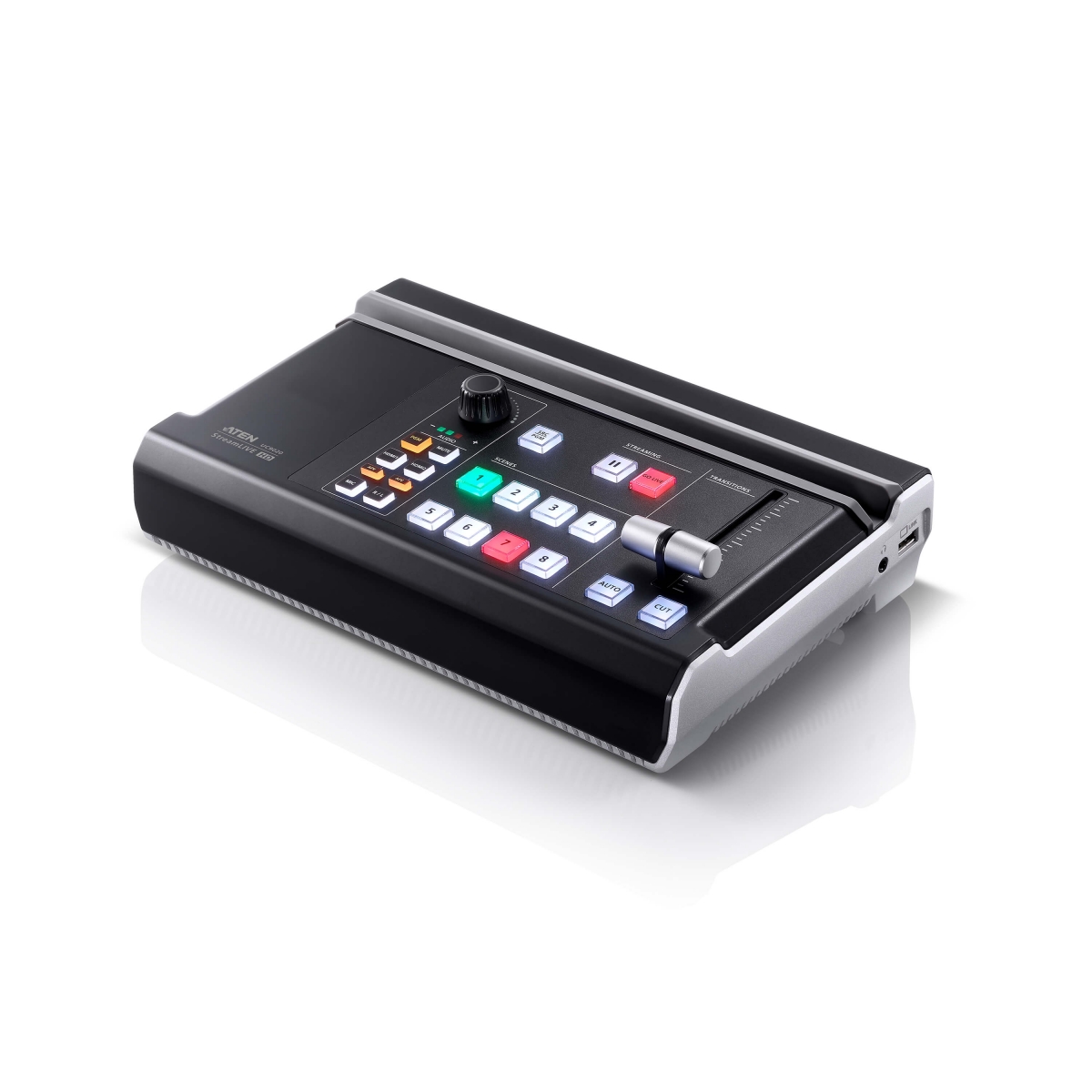

- Compact mixer control panel – สลับและผสมระหว่างแหล่งวิดีโอและเสียงหลายแหล่งด้วยความช่วยเหลือของปุ่มเรืองแสงที่ระบุได้ง่าย
- ระบบไหลเวียนของอากาศและความร้อน ช่วยให้ไม่ต้องมีพัดลม จึงเหมาะสำหรับการทำงานในที่เงียบ
- Multitask Design - เป็นทั้งขาตั้ง และ เป็นหูหิ้วที่ใช้มือจับที่สะดวกสบายตามหลักสรีรศาสตร์ จึงพกพา ไปได้ทุกที่
หมายเหตุ
- รองรับ iOS11 ขึ้นไป
- รองรับการใช้ร่วมกับ iPad Pro (3rd gen หรือใหม่กว่า) สำหรับ iPad ที่ไม่มีช่อง USB-C ต้องเชื่อมต่อผ่าน WiFi หรือ ตัวแปลง Apple Lightning USB 3 Adapter (ไม่รวมใน package) ดังต่อไปนี้ iPad Pro (1st และ 2nd gen), iPad (5th gen ขึ้นไป), iPad Air (3rd gen ขึ้นไป), iPad Mini (5th gen ขึ้นไป)
- ดู Android Tablet รุ่นที่รองรับการใช้งานร่วมกับ UC9020/UC9040 ได้ คลิกที่นี่
ขนาดไฟล์ที่บันทึกลง Storage
| รุ่น | ความละเอียด | Video Bitrate | Audio Bitate | ระยะเวลาบันทึก | ขนาดไฟล์ |
| UC9020 | 1080p60 | 4.5 Mbps | 128 K | 1 ชม. | ~2.31 GB |
วิดีโอตัวอย่างการใช้งาน ATEN UC9020 ในการปฐมนิเทศออนไลน์
คณะวิทยาศาสตร์การกีฬา จุฬาลงกรณ์มหาวิทยาลัย

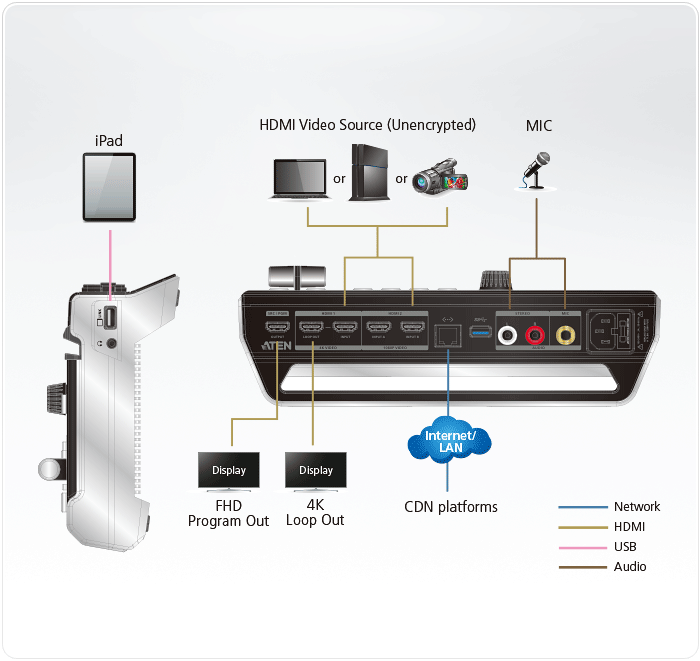

ผังการต่อ

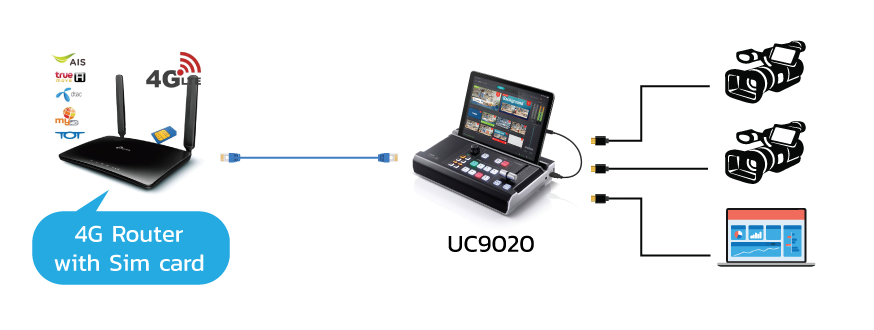

การประยุกต์ใช้งานนอกสถานที่
ข้อมูลจำเพาะ
| Video Input | |
| Interfaces | 1 x 4K HDMI Type-A Female (up to 2160p60, unencrypted) 2 x HDMI Type-A Female (up to 1080p60, switcher, unencrypted ) |
| Video Output | |
| Interfaces | 1 x 4K Loop-Thru HDMI Type-A Female (up to 2160p60, unencrypted) 1 x PGM HDMI Type-A Female (up to 1080p60, unencrypted) |
| Video Sampling | 4:2:2 8-bit |
| Color Space | 4:2:2 YUV |
| Video Resolution | HDMI 1 Input: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25 HDMI 2A/2B Input:* VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), 1080p60/50/30/25 *Only selected port show video, another one show non-video photo or graph. SRC/PGM HDMI Output: 480p60/50/30/25, 576p60/50/30/25, 720p60/50/30/25, 1080p60/50/30/25 HDMI Loop-Through Output: VGA(640x480@60), 480p60/50/30/25, SVGA(800x600@60), XGA(1024x768@60), 720p60/50/30/25, SXGA(1280x1024@60), WXGA+(1440x900@60), UXGA(1600x1200@60 RB), WUXGA+(1680x1050@60), 1080p60/50/30/25, 2160p60/50/30/25 |
| Audio Inputs | |
| Interfaces | HDMI captured inputs (stereo) 1 x Mic input, 1/4" TRS jack (dual mono) 1 x Line input, RCA jack, signal level: -10 dBV |
| Audio Outputs | |
| Interfaces | HDMI outputs (stereo) 1x 1/8" TRS jack (stereo) |
| Network Protocol | Dual-stream encoder supports direct live streaming to CDN sever over ethernet using Real Time Messaging Protocol (RTMP/RTMPS) ------------------------------------------------------- Video Encoding Format: H.264 Bit rate: 512Kbps~10Mbps Color format: YUV420 Resolution: 1080p30/25, 720p60/50/30/25, 480p60/50/30/25 ------------------------------------------------------------------- Audio Encoding Format: AAC Sampling Rate: 48kHz Bit rate: 128kbps |
| Recording Storage | Max. video resolution: 1080p30/25 File format：MP4 Support media: USB 3.x compatible mobile drive (HDD / SSD) or flash drive, at least 32GB of free space |

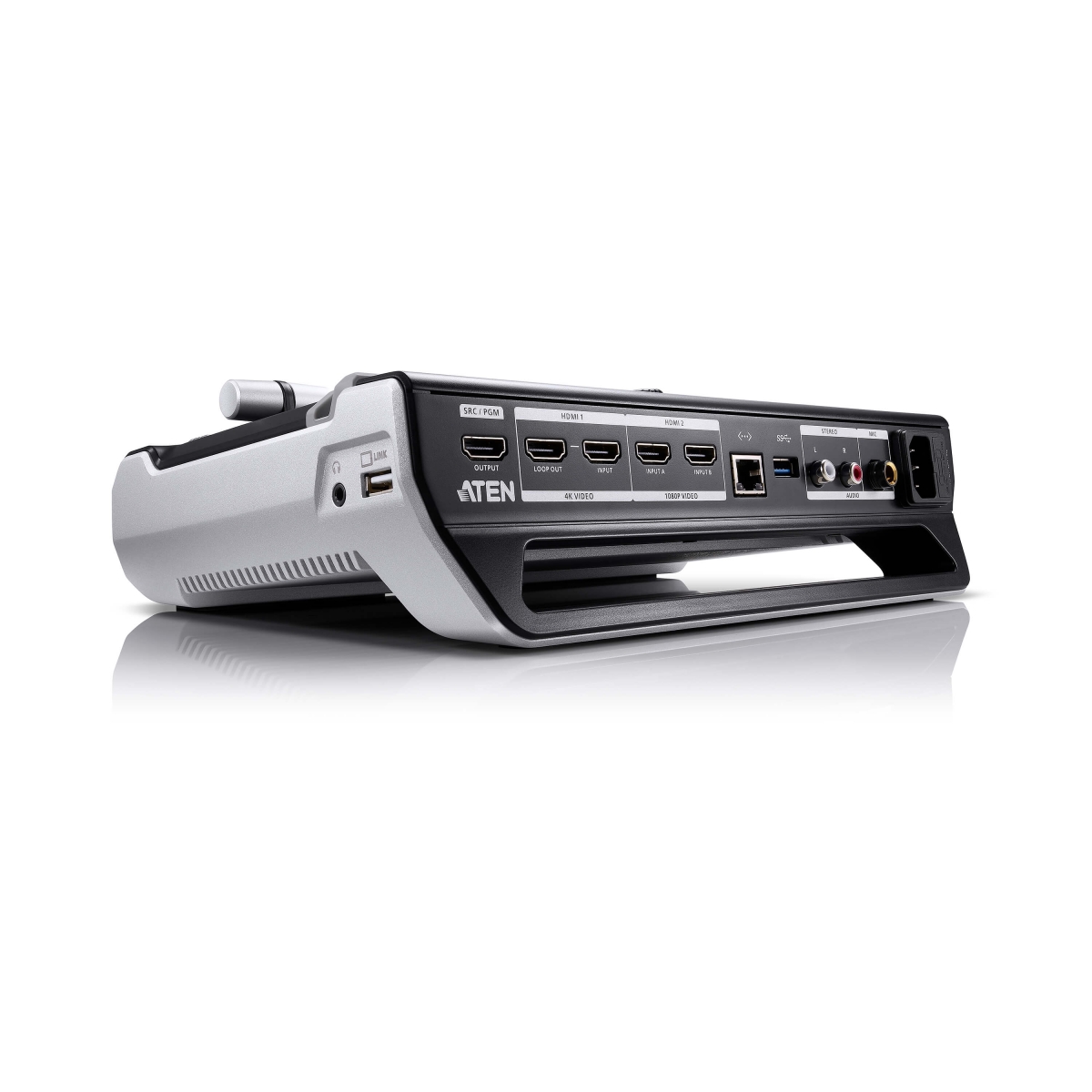

| Connection | 1x USB 3.1 Gen1 Type-A Female (Blue) 1x USB2.0 Type-A(White) 1x GbE LAN port |
| Environmental | |
| Operating Temperature | 0 - 40 ºC |
| Storage Temperature | -20 – 60 ºC |
| Humidity | 0 - 80% RH, Non-Condensing |
| OS Support | • iPad Pro (3rd gen or later) with iOS 11 and above The following iPad with iOS 11 and above (Additional Apple Lightning USB 3 Adapter is required): • iPad Pro (1st and 2nd gen) • iPad (5th gen or later) • iPad Air (3rd gen or later) • iPad Mini (5th gen or later) |
| Power | |
| Maximum Input Power Rating | IEC C14, 100-240 Vac (w/250V fuse) |
| Power Consumption | AC110V:12.9W:80BTU AC220V:12.7W:79BTU |
| Physical Properties | |
| Housing | Metal |
| Weight | 1.89 kg ( 4.16 lb ) |
| Dimensions (L x W x H) | 28.85 x 18.99 x 9.66 cm (11.36 x 7.48 x 3.8 in.) |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. |
Package Contents
- 1x StreamLIVE™ HD
- 1x USB-A to USB-C Cable (parts no.: LIN6-09B1-C11G)
- 1x USB-A to USB-A Cable (parts no.: LIN5-04U1-U1HG)
- 1x AC Power Cable
- 1x User Instructions
