A/V Over Cat 5 Extender
VE170
อุปกรณ์ขยายสัญญาณ VGA+Audio ให้ไกลสูงสุดถึง 300 เมตร ผ่านสาย CAT5e/6
รับประกัน 3 ปีเต็ม
The VE170 A/V Over Cat 5 Extender, comprising of a VE170T Transmitter unit and a VE170R Receiver unit, is a cost-effective and effi cient solution for sending and receiving high quality audio and video content. Connect the two units using Cat 5e cable and the displays can be located up to 300 m (1000 ft) away from the Transmitter's input source. The VE170R Receiver units can also be used with the ATEN VS1204T/VS1208T A/V Over Cat 5 Splitter as a transmitter.
The VE170R features ATEN patented Deskew technology, which supports the manual synchronization of RGB signals and corrects color phase and timing errors that occur over large distances.
Transmitter Unit:

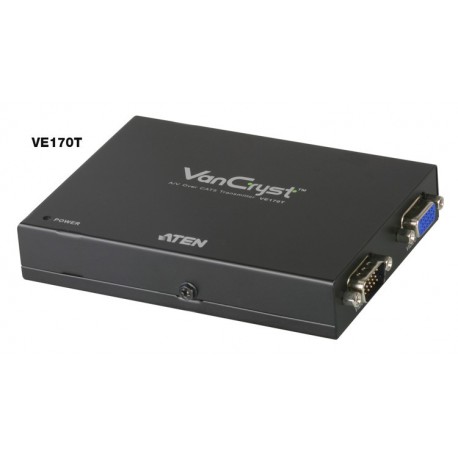

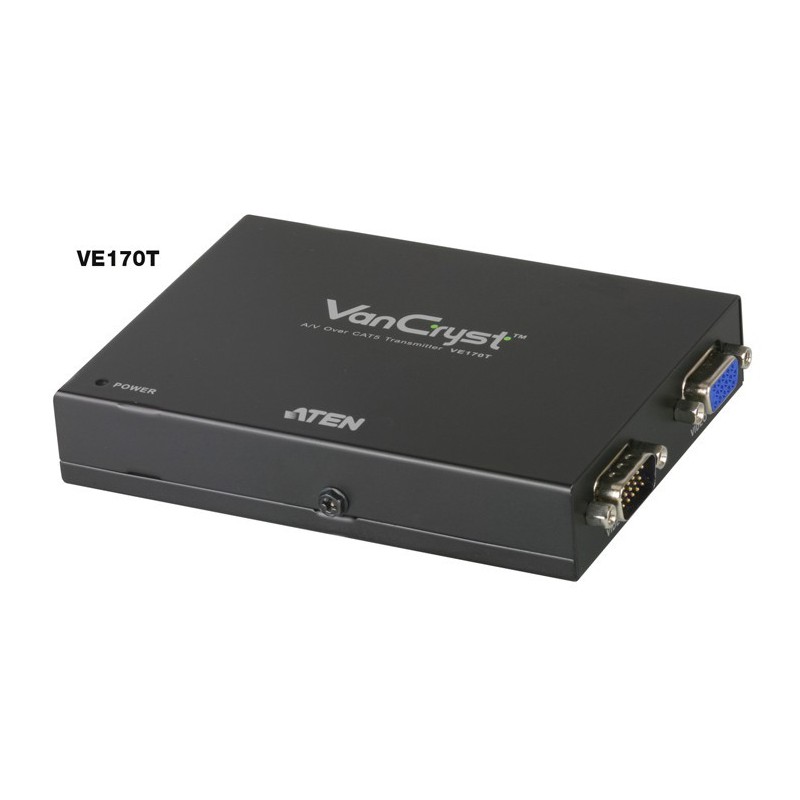

VE170T A/V Over Cat 5 Transmitter
Receiver Units:

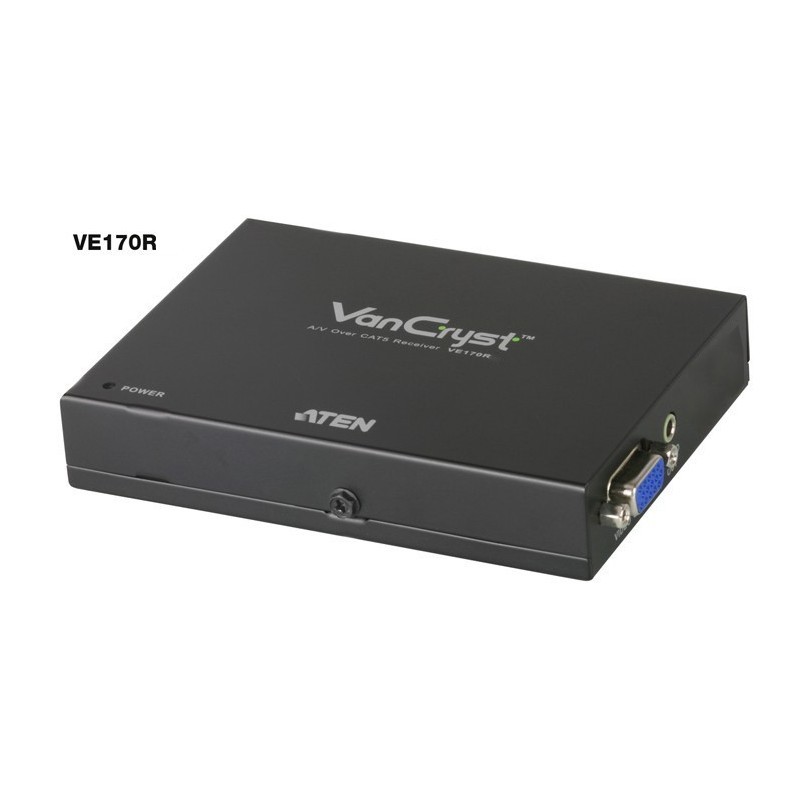

VE170R A/V Over Cat 5 Receiver
Features
- ใช้สาย Cat 5e cable เชื่อมต่อระหว่างตัวส่ง และ ตัวรับ จึงเดินสายง่าย และประหยัดกว่าสาย VGA
- รองรับการต่อจอ ณ. จุดต้นทาง 1 จอ และปลายทางอีก 1 จอ
- เดินสายได้ไกลสูงสุด ถึง 300 เมตร
- รองรับความละเอียดสูง –
VE170R: 1920x1200 @ 60Hz (30 m);1600x1200 @ 60Hz (150 m);
1024x768@ 60Hz (300 m)
- รองรับการต่อลำโพง ทั้งต้นทาง และปลายทาง (mono)
- สามารถปรับ video gain และ compensation ได้
- ป้องกันไฟเกินได้ถึง 8KV/15KV ESD protection
- มาพร้อม Rack–mount ยึดกับตู้แร็คได้
- มาตรฐาน VESA FDMI mount
หมายเหตุ : โปรดระวังสาย LAN คุณภาพต่ำ หรือสาย LAN ของปลอม เนื่องจากมีผลต่อคุณภาพของภาพ
Package Content
- 1x VE170T + VE170R
- 1x VGA/Audio Cable (1.8 m)
- 2x Power Adapters
- 1x Rack Mount Kit (2 pcs)
- 2x Grounding Wires
- 1x User Guide
Diagram
Specification

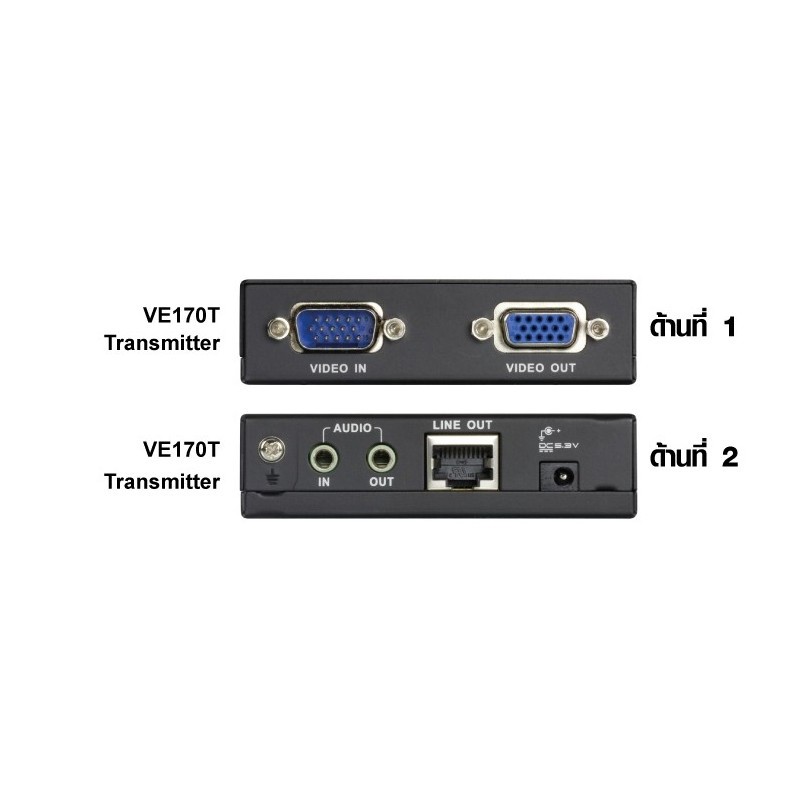

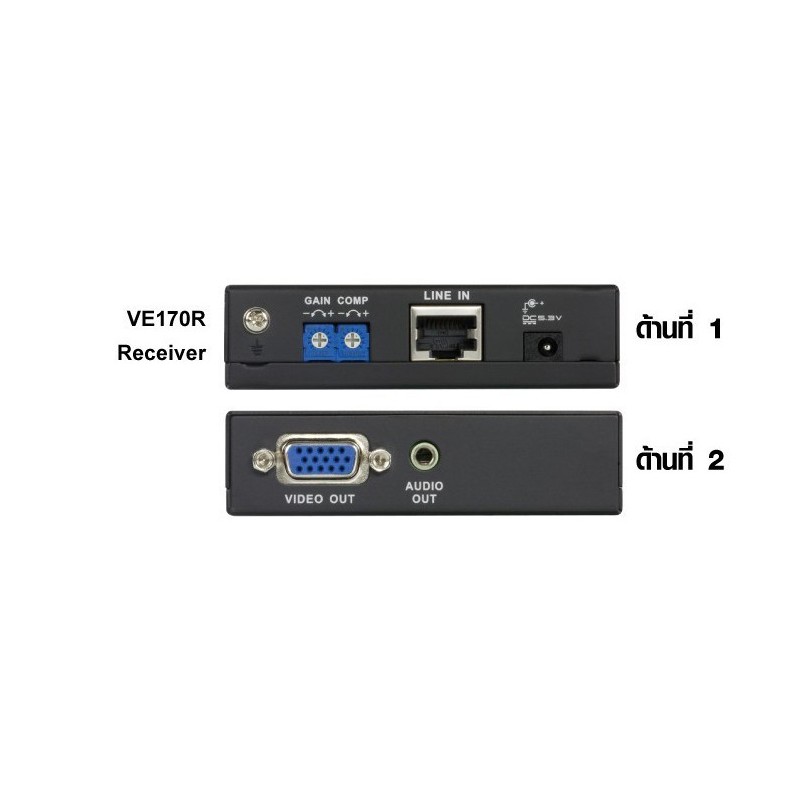

| Function | VE170T/Q | VE170R | VE170RQ | |
| Connectors | Video In | 1 x HDB-15 Male (Blue) |
N/A | |
| Video Out | 1 x HDB-15 Female (Blue) | |||
| Audio In | 1 x Audio Jack Female (Green) |
N/A | ||
| Audio Out | 1 x Audio Jack Female (Green) | |||
| Unit to Unit | 1 x RJ-45 Female | |||
| Power | 1 x DC Jack | |||
| LEDs | Power | N/A | 1 (Green) | |
| Switch | Manual Gain Control |
N/A | 2 x Knob | |
| RGB Tuner | N/A | N/A | 3 x Knob | |
| Video | 1920 x 1200 @ 60Hz (30 m) 1600 x 1200 @ 60Hz (150 m) 1024 x 768 @ 60Hz (300 m) |
1920 x 1200 @ 60Hz (150 m) 1280 x 1024 @ 60Hz (300 m) |
||
| Cable Distance | 300 m | |||
| Power Consumption | DC5.3V, 0.9W | DC5.3V, 1.11W | DC5.3V, 1.43W | |
| Environment | Operating Temp. | 0 - 50°C | ||
| Storage Temp. | -20 - 60°C | |||
| Humidity | 0-80% RH, Non-condensing | |||
| Physical Properties |
Housing | Metal | ||
| Weight | 0.25 kg | |||
| Dimensions (L x W x H) |
11.95 x 8.56 x 2.26 cm | |||
