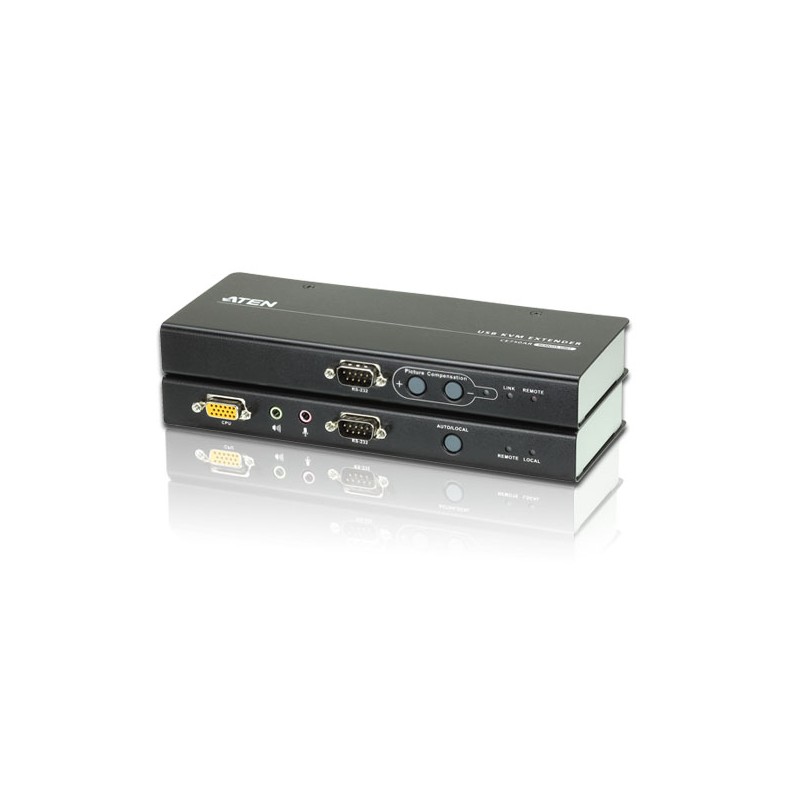

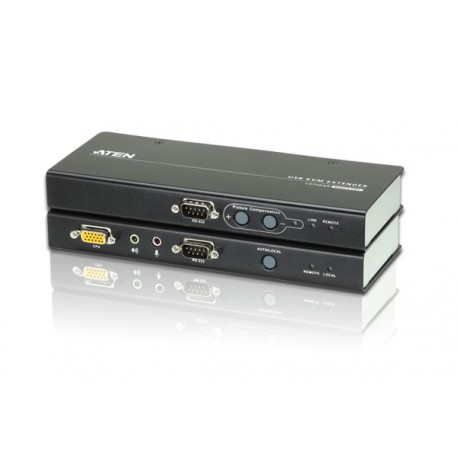

USB VGA/Audio Cat 5 KVM Extender (1280 x 1024@200m)
CE750A
CE750 KVM Extender with RS232 เพียงเดินสาย CAT5e/6 ระหว่างตัวส่ง (CE750L - Local Unit) และ ตัวรับ (CE750R - Remote Unit) เท่านี้คุณก็สามารถ ควบคุมจอ Touch Screen, คีย์บอร์ด, เมาส์ USB และ ลำโพง, ไมค์ ได้จากปลายทาง ระยะทางไกลถึง 200 เมตร
รับประกัน 3 ปีเต็ม
Spec Sheetเมื่อจำเป็นต้องเดินสายสัญญาณ VGA ,USB Keyboard และ Mouse ไปไกล ๆ เกิน 20 เมตร ก็มักจะประสบปัญหาเหล่านี้.. ด้วย CE750A KVM Extender with RS232 จาก ATEN ปัญหาของคุณจะหมดไป ด้วยการเดินสาย CAT5e/6 เพียงเส้นเดียว ระหว่างตัวส่ง (CE750AL - Local Unit) และ ตัวรับ (CE750AR - Remote Unit) ดังภาพ เท่านี้คุณก็สามารถ ควบคุมจอ Touch Screen, คีย์บอร์ด, เมาส์ USB และ ลำโพง, ไมค์ ได้จากปลายทาง ระยะทางไกลถึง 200 เมตร
- ต่อสาย VGA ไกล ๆ แล้วภาพไม่ชัด- ราคาสาย VGA ที่มีคุณภาพดี ค่อนข้างแพง
- ต่อได้ไกลสูงสุดเพียง 65 เมตร แม้จะใช้ VGA Splitter ขยายสัญญาณแล้วก็ตาม
- ต้องเดินสาย Keyboard, Mouse แยกไปต่างหาก อีกทั้งยังมีระยะทางจำกัดเพียง 5-10 เมตร ซึ่งหากต้องการระยะทางมากกว่านี้จะต้อง ซื้ออุปกรณ์ขยายสัญญาณ USB เพิ่มอีก
- การเดินสาย ภายในอาคารให้ดูเรียบร้อย ทำได้ยาก เนื่องจากสายมีขนาดใหญ่ ไม่สามารถหักงอสายได้มากนัก
- หากต้องการส่งสัญญาณเสียง หรือ Serial RS-232 ไปยังปลายทางเพื่อต่อจอแบบ Touch Screen ด้วย ก็จะต้องเดินสายแยกต่างหากไปอีก ซึ่งจะต้องซื้อตัวขยายสัญญาณเสียงและ RS-232 เพิ่มเติมอีก
คุณสมบัติ
- สามารถใช้สาย CAT5e/6 เชื่อมต่อระหว่าง ตัวส่ง (Local Unit) และ ตัวรับ (Remote Unit) ได้ไกลสูงสุดถึง 200 เมตร
- ควบคุมคอมพิวเตอร์ หรือ KVM ของคุณ ได้ทั้งจากจอ, คีย์บอรด์, เมาส์ ที่ต่ออยุ่ต้นทาง (Local Unit) และ ปลายทาง (Remote Unit)
- มี ASIC ชิบเซ็ตในตัว จึงให้เสถียรภาพ และเข้ากันได้กับอุปกรณ์ต่างๆ ได้เป็นอย่างดี
- มีช่องต่อ USB คีย์บอร์ด และ USB เมาส์ พอร์ต
- มีช่องต่อ RS-232 serial port ที่ให้คุณเชื่อมต่อกับอุปกรณ์ Serial ต่าง ๆ เช่น จอ Touch Screen หรือ Barcode Scanners จึงใช้งานอุปกรณ์ดังกล่างได้จากระยะไกล
- รองรับการต่อลำโพงแบบ Stereo และ ไมโครโฟน ทั้ง ตัวส่ง และ ตัวรับ
- ตรวจหาและป้องกันไฟเกินจาก USB พอร์ต

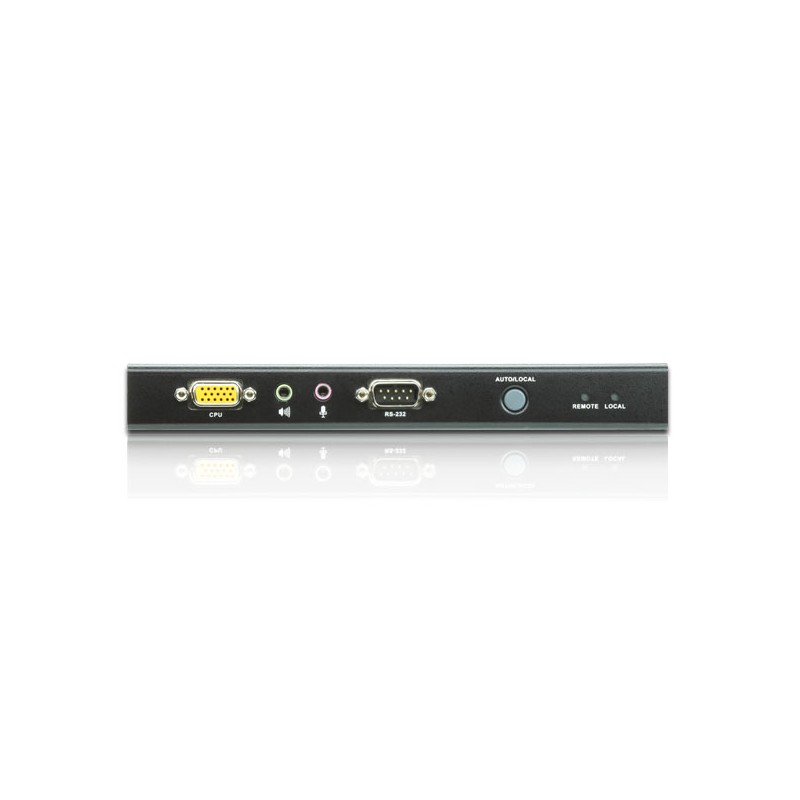

- มีปุ่มกดสำหรับเลือกโหมดการใช้งาน (เฉพาะตัวส่ง - Local Unit) สำหรับเลือกสลับระหว่าง โหมดใช้งานที่จุด Local เท่านั้น หรือ โหมดเลือกใช้ Local หรือ Remote Console แบบอัตโนมัติ ด้วยการค้นหาสัญญาณที่มีการใช้งานก่อน
- มี 8KV/15KV ESD protection ในัวตัว (Contact voltage 8KV, Air voltage 15KV) และ 2KV surge protection ในตัว จึงป้องกันความเสียหายที่เกิดจากแรงดันไฟกระชากได้
- สามารถปรับ gain ภาพได้ เพื่อเพิ่ม-ลดสัญญาณให้เหมาะสมกับระยะทางสาย
- รองรับความละเอียดสูงถึง 1920x1200@60Hz(30m); 1600x1200@60Hz(150m) และ 1280x1024@60Hz(200m)
- รองรับ VGA, SVGA, SXGA (1280 x 1024) และ UXGA (1600 x 1200) รวมไปถึง multisync monitors (local monitor รองรับ DDC; DDC2; DDC2B)
- ถอด-เสียบ สายได้ทันทีโดยไม่ต้องปิดเครื่องก่อน
- มาพร้อม Rack mount ยึดติดเข้ากับตู้ Rack ได้ทันที
- ติดตั้งง่าย ไม่ต้องลงซอฟท์แวร์ใด ๆ เพียงต่อสายก็ใช้งานได้ทันที

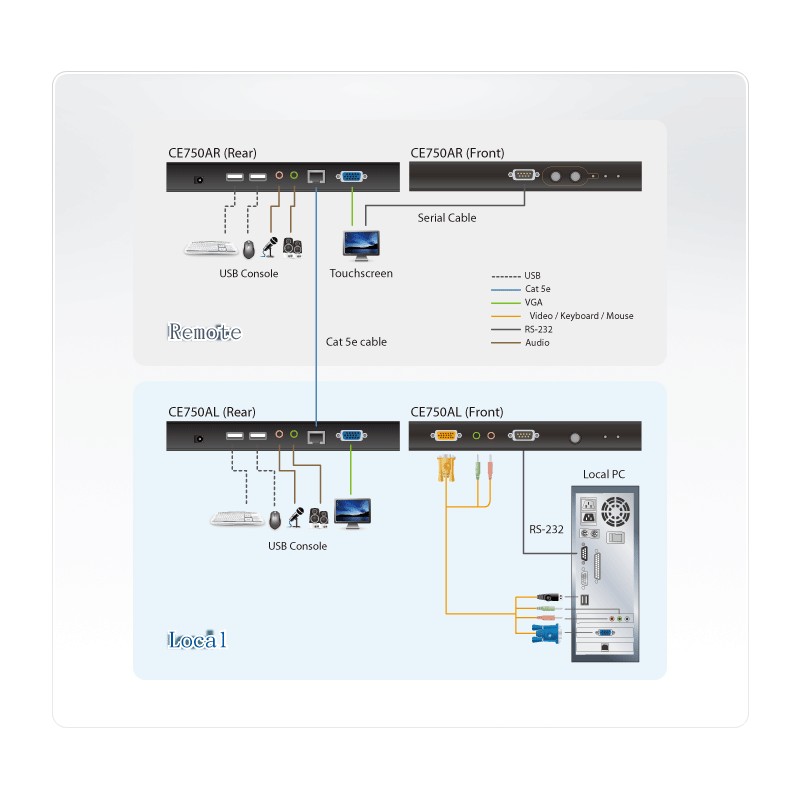

ผังการต่อ
ประยุกต์ใช้งาน
- นำไปต่อพ่วงกับ KVM Switch เพื่อขยายระยะทางของคอนโซล (จอ, คีย์บอร์ด, เม้าส์) ให้ไกลขึ้น เช่น การต่อจาก KVM มายังห้อง NOC
- ใช้ต่อกับจอ Touch Screen ที่ติดตั้งอยู่ห่างจากพีซี เพื่อสั่งงานระยะไกล ตามจุดต่าง ๆ
- ติดตั้งในจุด POS ที่ต้องใช้ Barcode scanner ซึ่งวางห่างจากเครื่อง PC ระยะไกล
ข้อมูลจำเพาะ
| Function | CE750AL | CE750AR |
| Connectors | ||

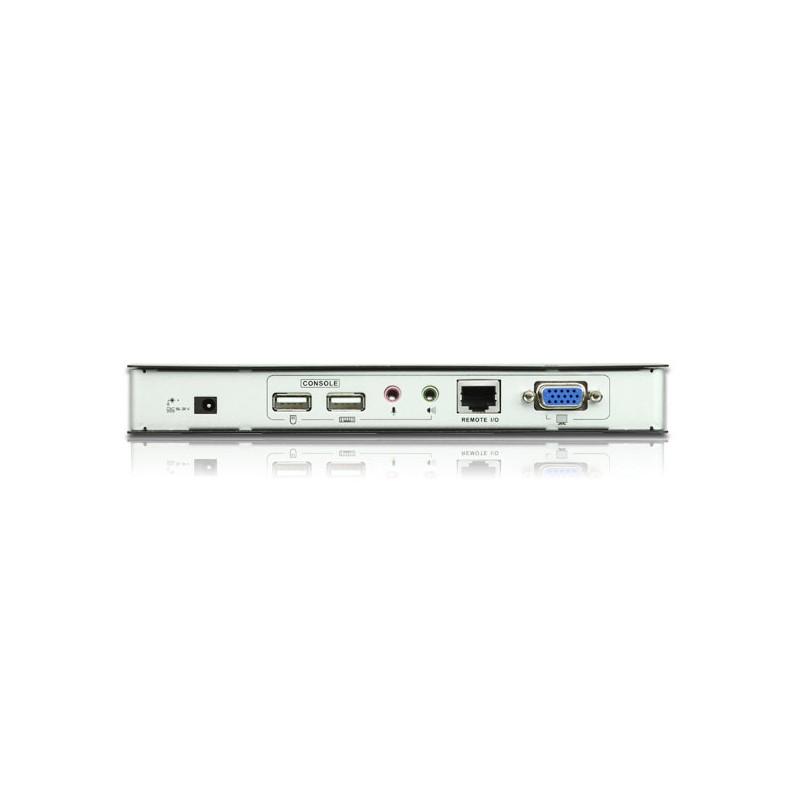

| Console Ports | 2 x USB Type A Female (White) | 2 x USB Type A Female (White) |
| 1 x HDB-15 Female (Blue) | 1 x HDB-15 Female (Blue) | |
| 1 x Mini Stereo Jack Female (Green) | 1 x Mini Stereo Jack Female (Green) | |
| 1 x Mini Stereo Jack Female (Pink) | 1 x Mini Stereo Jack Female (Pink) | |
| 1 x DB-9 Female (Black) | 1 x DB-9 Male (Black) | |
| 1 x RJ-45 Female | 1 x RJ-45 Female | |
| 1 x DC Jack | 1 x DC Jack | |
| KVM Ports | 1 x SPHD-15 Female (Yellow) | N/A |
| 1 x Mini Stereo Jack Female (Green) | ||
| 1 x Mini Stereo Jack Female (Pink) | ||
| LEDs | ||
| Local | 1 (Green) | N/A |
| Remote | 1 (Green) | 1 (Green) |
| Link | N/A | 1 (Green) |
| Picture Compensation | N/A | 1 (Orange) |
| Pushbuttons | ||
| Operating Mode Selection | 1 x Pushbutton | N/A |

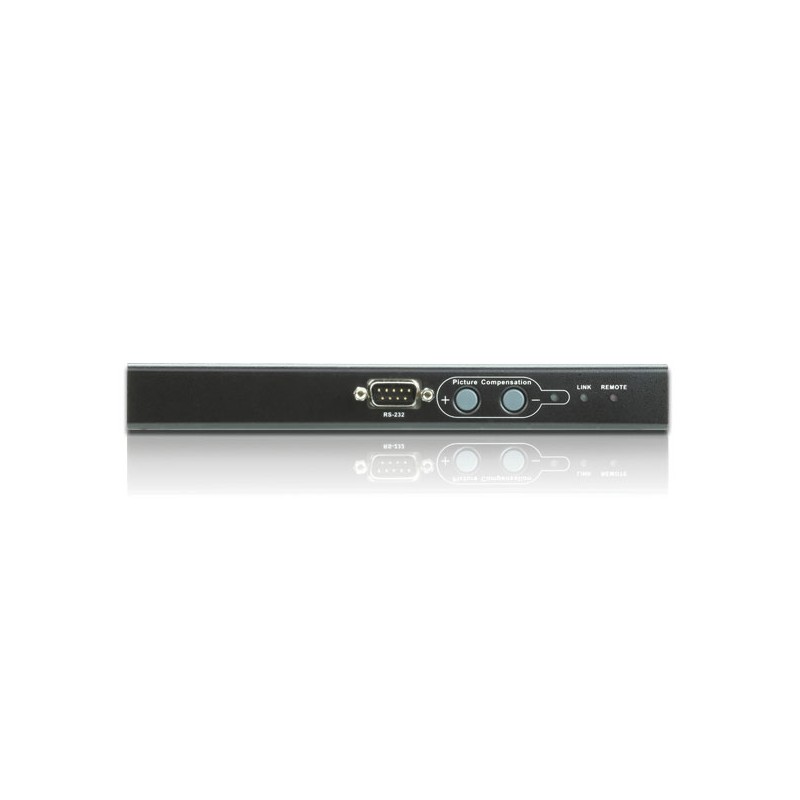

| Picture Compensation | N/A | 2 x Pushbuttons |
| Emulation | ||
| Keyboard / Mouse | USB | USB |
| Video | 1920x1200@60Hz at 30m; | 1920x1200@60Hz at 30m; |
| 1600x1200@60Hz at 150m; | 1600x1200@60Hz at 150m; | |
| 1280x1024@60Hz at 200m | 1280x1024@60Hz at 200m | |
| Power Consumption | DC5.3V/2.68W | DC5.3V/3.6W |
| Environmental | ||
| Operating Temperature | 0-50˚C | 0-50˚C |
| Storage Temperature | -20-60˚C | -20-60˚C |
| Humidity | 0-80% RH, Non-condensing | 0-80% RH, Non-condensing |
| Physical Properties | ||
| Housing | Metal | Metal |
| Weight | 0.47 kg ( 1.04 lb ) | 0.47 kg ( 1.04 lb ) |
| Dimensions (L x W x H) | 20.20 x 8.63 x 2.50 cm | 20.20 x 8.51 x 2.50 cm |
| (7.95 x 3.4 x 0.98 in.) | (7.95 x 3.35 x 0.98 in.) | |
| Note | For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format. | |
อุปกรณ์ที่มีในกล่อง
- 1x USB KVM Extender (Local Unit)
- 1x USB KVM Extender (Remote Unit)
- 1x USB KVM Cable (1.8 m)
- 2x Power Adapters
- 1x Rack Mount Kit
- 2x Grounding Wires
- 1x User Manual
- 1x Quick Start Guide
