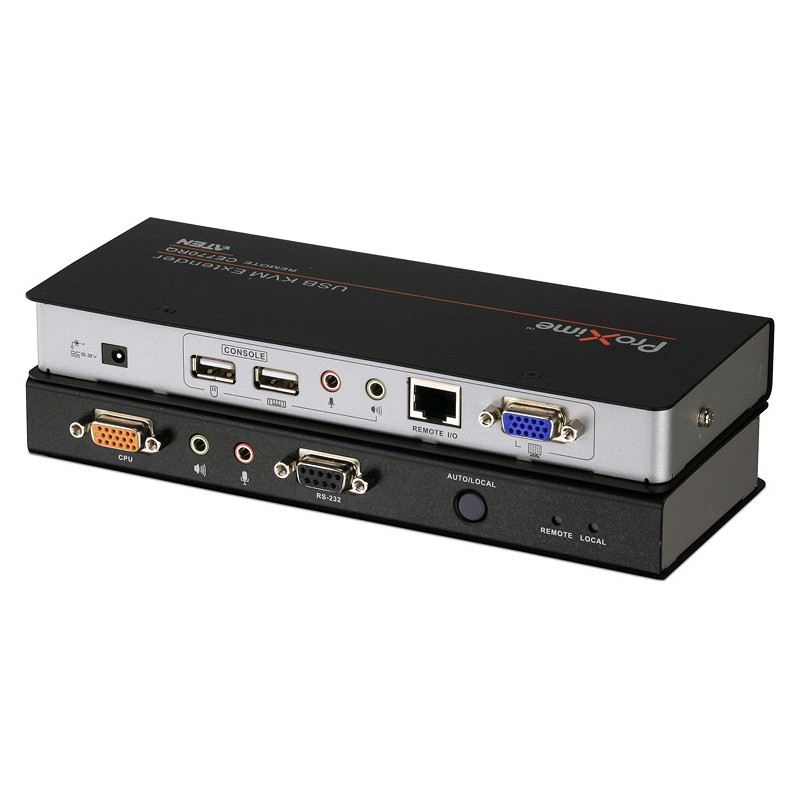

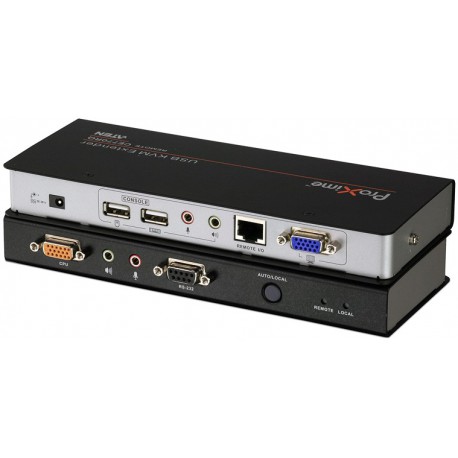

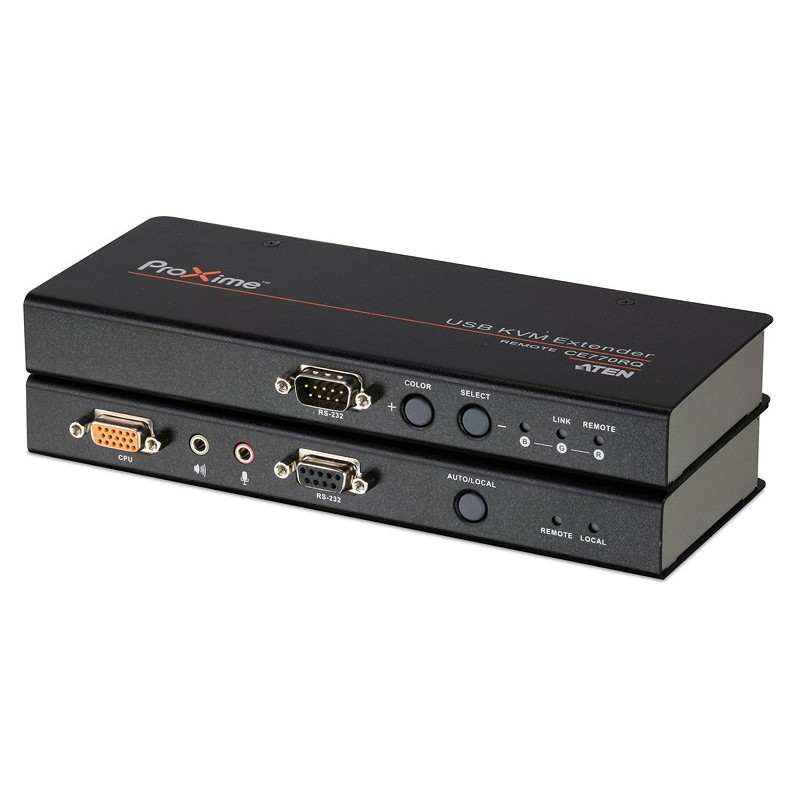

ATEN ProXime USB Extender
CE770
USB KVM Extenders รองรับจอ Touch-Screen
พอร์ตเชื่อมต่อ: VGA, keyboard/mouse(USB), stereo audio, serial RS-232(COM port)
ระยะทางสูงสุด: 300m.
รับประกัน 3 ปีเต็ม
Spec SheetThe CE770 is a USB based KVM Extender with Deskew function. The automatic signal compensation and RS-232 serial functionality allow access to a computer system from a remote USB console.
คุณสมบัติ
- ขยายระยะทางการเชื่อมต่อ จอ, คีย์บอร์ด, เมาส์ (คอนโซล) ให้ไกลสูงสุดถึง 300 เมตร ด้วยสาย CAT5e/6 เชื่อมต่อระหว่าง Local และ Remote Units
- มีช่องต่อ จอ, คีย์บอร์ด, เมาส์ แบบ USB (คอนโซล) ทั้ง 2 Units และควบคุมการทำงานได้ทั้งจากคอนโซลที่ต่ออยู่กับ Local หรือ Remote Unit ก็ได้
- มีฟังก์ชั่น Deskew ช่วยให้คุณสามารถปรับ Delay Time ของสัญญาณ RGB ให้เหมาะสมกับความยาวสายได้
- ปรับชดเชยสัญญาณให้อัตโนมัติ- มีช่องต่อ RS-232 serial port สำหรับต่อ อุปกรณ์ serial ต่าง ๆ เช่น จอ Touchscreens หรือ Barcode scanners
- รองรับการจำลองคีย์บอร์ด PC ให้เป็น คีย์บอร์ด Sun/Mac ได้*
- มีช่องต่อ audio สำหรับต่อ ลำโพงแบบ Stereo และไมค์
- ตรวจสอบและป้องกันกระแสไฟเกินจาก USB
- มีปุ่มกดเลือกการทำงาน (เฉพาะ local unit) สำหรับเลือกว่าจะใช้งานคอนโซลเฉพาะจุด Local หรือ โหมดการทำงานอัตโนมัติ
- มี 8KV/15KV ESD protection (Contact voltage 8KV; Air voltage 15KV) และ 2KV surge protection ในตัว
- รองรับความละเอียดสูงสุดถึง 1920x1200@60Hz (ที่ 150 เมตร); 1280x1024@60Hz (ที่ 300 เมตร)
- คุณภาพเสียงไม่ลดลง แม้จะต่อไกลถึง 300 เมตร
- รองรับการต่อจอแบบ Wide Screen
- รองรับ VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) และ multisync monitors; และรองรับ DDC; DDC2; DDC2B เฉพาะจอที่ต่อกับ local unit
- ถอดเสียบสายได้โดยไม่ต้องปิดเครื่องก่อน
- ติดตั้งเข้ากับตู้ Rack ได้
- ติดตั้งง่าย ไม่ต้องลองซอฟท์แวร์ แค่ต่อสายก็ใช้งานได้ทันที
* 1. ใช้ปุ่ม Function บนคีย์บอร์ดพีซี (ดูคำสั่งจากคู่มือ) จำลองเป็นคำสั่ง บนคีย์บอร์ด Sun/Mac
2. การนำคีย์บอร์ดของ Sun/Mac มาต่อ จะสามารถใช้งานกับเครื่อง Sun/Mac ได้เท่านั้น (คีย์บอร์ดและ OS ของเครื่องต้องตรงกัน)
ผังการต่อ
ข้อมูลจำเพาะ
| Function | CE770L | CE770RQ | ||
| Connectors | Console Ports |
Keyboard | 1 x USB Type A Female (White) | |
| Video | 1 x HDB-15 Female (Blue) | |||
| Mouse | 1 x USB Type A Female (White) | |||
| Speakers | 1 x Mini Stereo Jack Female (Green) | |||
| Mic. | 1 x Mini Stereo Jack Female (Pink) | |||
| RS-232 | 1 x DB-9 Female (Black) | 1 x DB-9 Male (Black) |
||
| KVM Ports |
Keyboard/ Video / Mouse | 1 x SPHD-17 Female (Yellow) |
N/A | |
| Speakers | 1 x Mini Stereo Jack (Green) |
|||
| Mic. | 1 x Mini Stereo Jack (Pink) | |||
| Power | 1 x DC Jack (Black) | |||
| Unit to Unit | 1 x RJ-45 Female (Black) | |||
| LEDs | Local | 1 (Green) | N/A | |
| Remote | 1 (Green) | N/A | ||
| B | N/A | 1 (Blue) | ||
| G | Link | N/A | 1 (Orange/Green) | |
| R | Remote | N/A | 1 (Red) | |
| Pushbuttons | Operating Mode Selection | 1 x Pushbutton | N/A | |
| Color / Up | N/A | 1 x Pushbutton | ||
| Select / Down | N/A | 1 x Pushbutton | ||
| Emulation | Keyboard / Mouse | USB | ||
| Video | 1920 x 1200 @ 60Hz (150 m); 1280 x 1024 @ 60Hz(300m); DDC, DDC2, DDC2B |
|||
| Power Consumption | DC5.3V/3.5W | DC5.3V/5.1W | ||
| Environment | Operating Temp. | 0 - 50°C | ||
| Storage Temp. | -20 - 60°C | |||
| Humidity | 0-80% RH, Non-condensing | |||
| Physical Properties | Housing | Metal | ||
| Weight | 0.49 kg | 0.48 kg | ||
| Dimensions (L x W x H) |
20.00 x 8.00 x 2.50 cm | |||
อุปกรณ์ในกล่อง
- 1x CE770L USB KVM Extender (Local Unit)
- 1x CE770RQ USB KVM Extender (Remote Unit)
- 1x USB KVM Cable (1.8m)
- 2x Power Adapter
- 1x Rack Mount Kits
- 2x Grounding Wires
- 1x User Manual
- 1x Quick Start Guide
