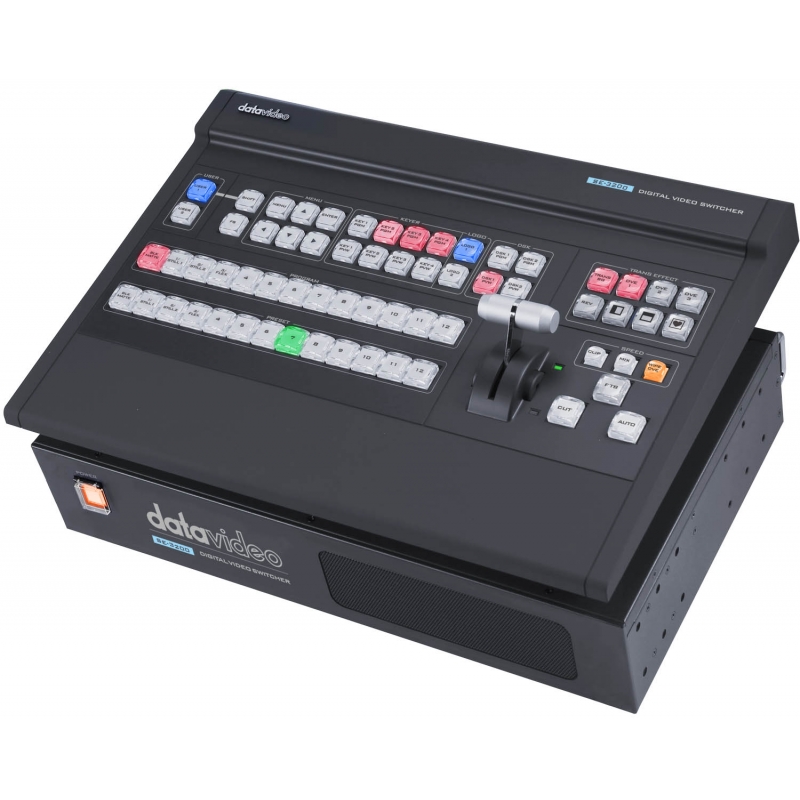

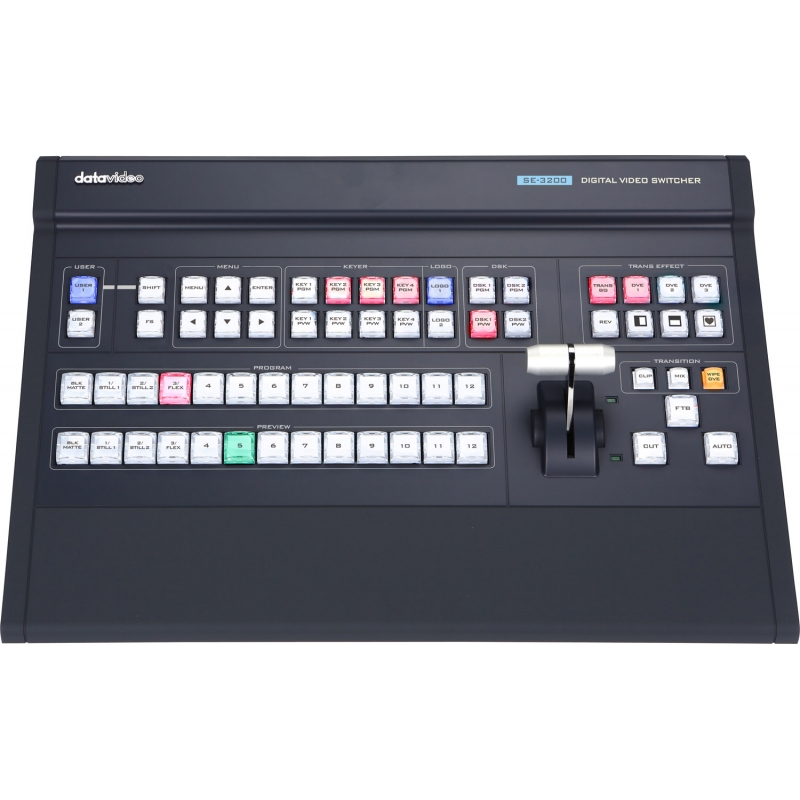

HD 12-Channel Digital Video Switcher
SE-3200
SE-3200 Video Switcher อุปกรณ์สลับสัญญาณวิดีโอ 12CH ระดับมืออาชีพ ความละเอียด1080p เอฟเฟกต์วิดีโอที่ทรงพลังและใช้งานง่าย เช่น 4 upstream keyers สำหรับ Chromakey และ Luma Key, dual DSK , PIP และ WIPE transitions
Spec sheetHD 12-Channel Digital Video Switcher

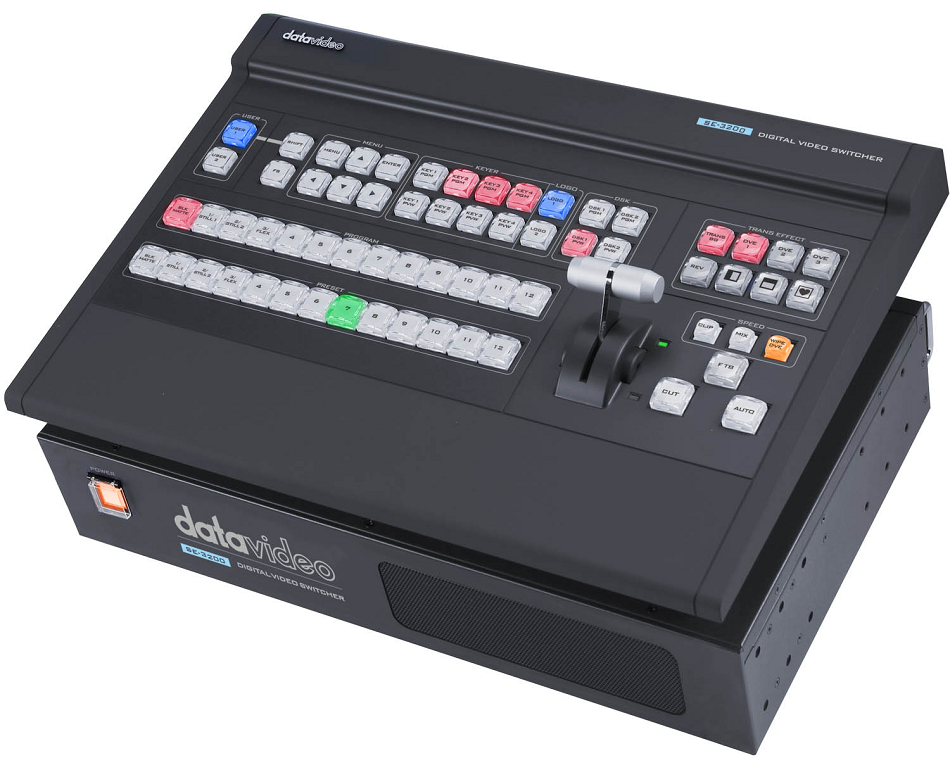

ตัวสลับสัญญาณแบบ Full HD 12 input ที่ปรับแต่งได้อย่างสมบูรณ์
SE-3200 มาพร้อม 12 input (8x SDI+4x HDMI) และ 9 output (6x SDI+3x HDMI) เพื่อช่วยงานถ่ายทอดสดของคุณมีความเป็นมืออาชีพ
รองรับ Full HD 1080P พร้อมปรับสเกลค่าความละเอียดในแต่ละอินพุตได้
SE-3200 เป็นตัวสลับสัญญาณภาพของ Datavideo ที่รองรับ 1080p เต็มรูปแบบในทุกอินพุตและเอาต์พุต ในรุ่น 3200 ซีรีส์ยังมีตัวปรับความละเอียดอินพุตในตัว สำหรับการแปลงความละเอียดเพิ่มขึ้นหรือลดลงในแต่ละอินพุต
สร้างเอฟเฟกต์วิดีโอที่น่าทึ่งด้วยฟังก์ชั่นขั้นสูง
ประกอบไปด้วย 8x PIPs, FlexSource, 4x upstream keyers สำหรับ chromakey, linear และ luma keys การแสดงภาพซ้อนภาพ, 2x DSKs และ 2x independent Animated logos, Stinger Transitions และ 2D Transition DVE.

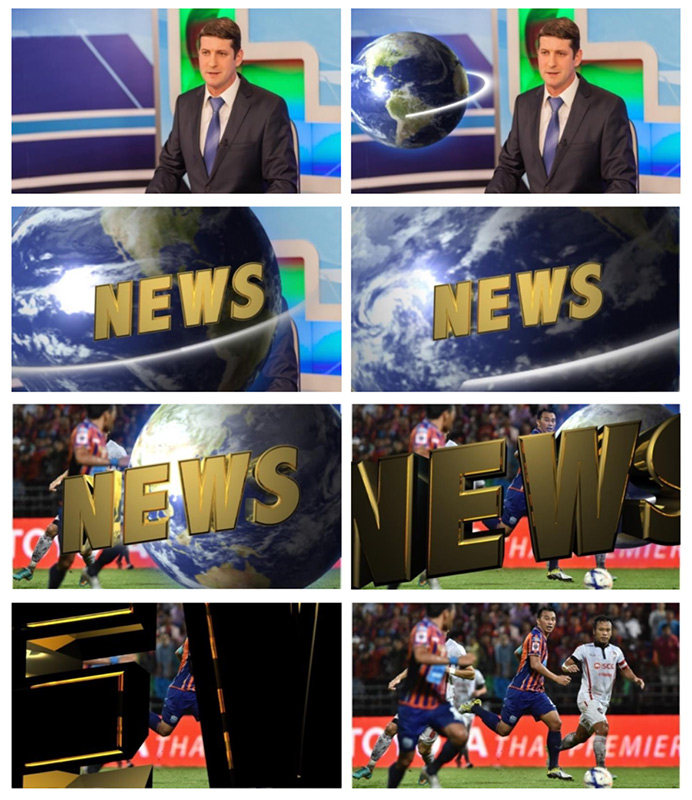

Stinger Transitions และ backgrounds ในตัว
เลือกใช้งาน animated stinger transitions ที่บันทึกไว้ล่วงหน้า และ virtual set backgrounds 50 แบบเพื่อสร้างเอฟเฟกต์ขั้นสูง และยังสามารถนำเข้า Stinger Transitions & Animated Logos เองได้อีกด้วย

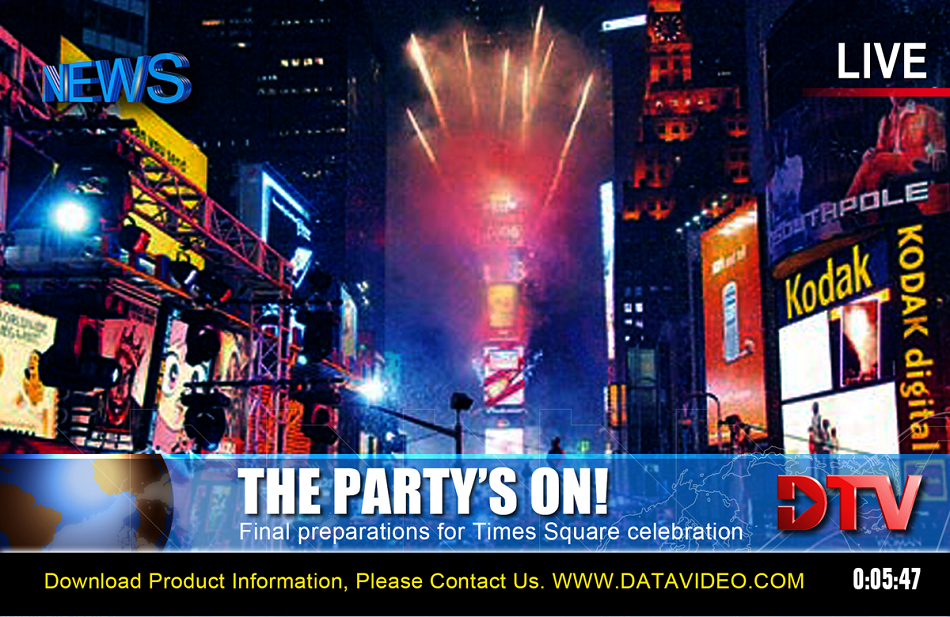

เครื่องมือการสร้าง CG Title
3200 series switchers มาพร้อมซอฟต์แวร์ Datavideo CG ในตัว คุณลักษณะเฉพาะนี้จะแปลง สัญญาณภาพจาก HDMI ปกติของ PC หรือ laptop มาใช้เป็นอินเทอร์เฟซ CG ร่วมกับ ซอฟแวร์ CG-200 ที่มีมาให้ฟรีในชุด

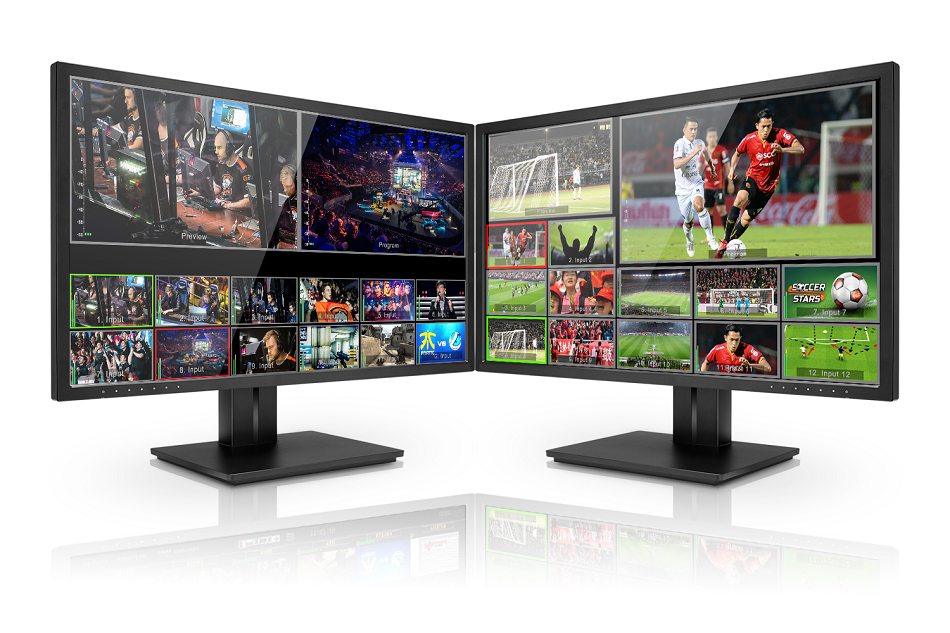

เลือกแสดงภาพ Mulitview แบบ จอเดียว และแบบ 2 จอ
เชื่อมต่อจอแสดงผลแบบ Multiview กับ switcher ซีรีส์ 3200 ได้สูงสุด 2 จอ โดยสามารถเลือกใช้งานรูปแบบของ multiview ที่มีให้หรือกำหนดรูปแบบด้วยตัวเอง

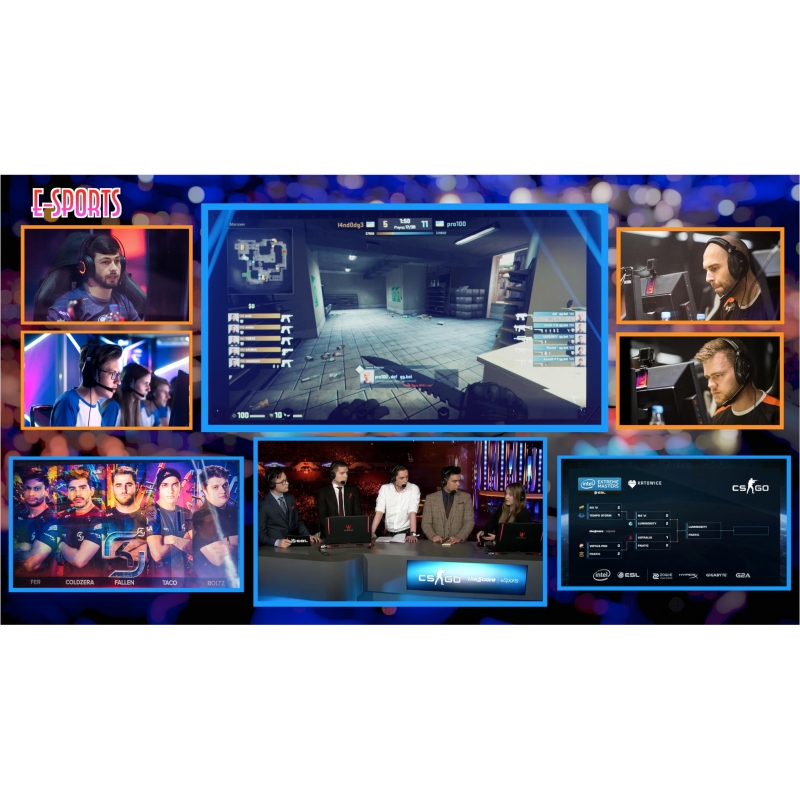

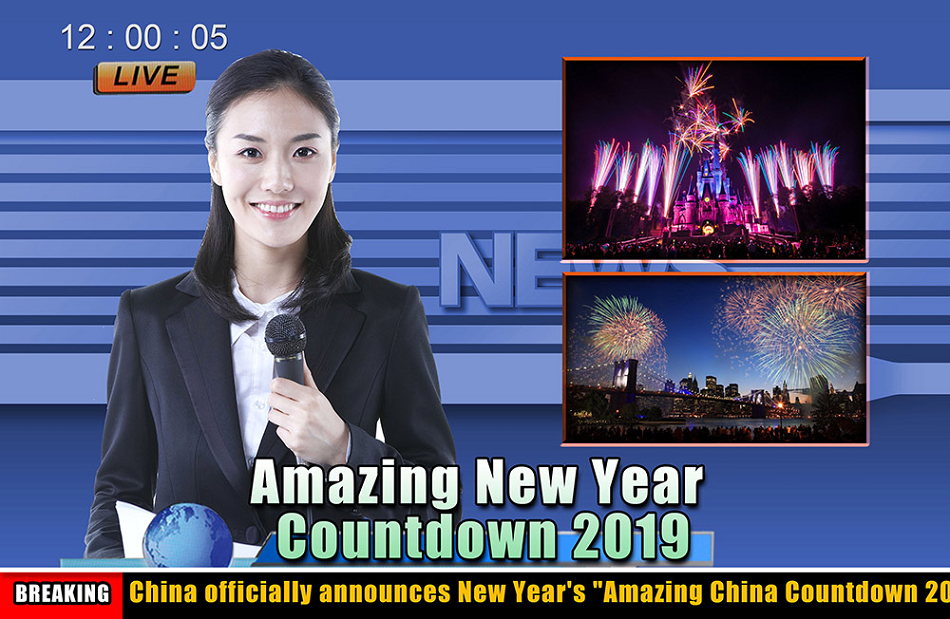

Flex Source เพื่อก้าวไปอีกขั้น
Flex Source gives you nearly the power of a 2 M/E switcher, in a 1 M/E switcher! Create a complete extra layer of image composition. These complex setups can be saved and recalled with the touch of a button. The Flex Source provides 4 PIPs with 3D Borders, with Background layer and an additional Key Layer allowing many sophisticated

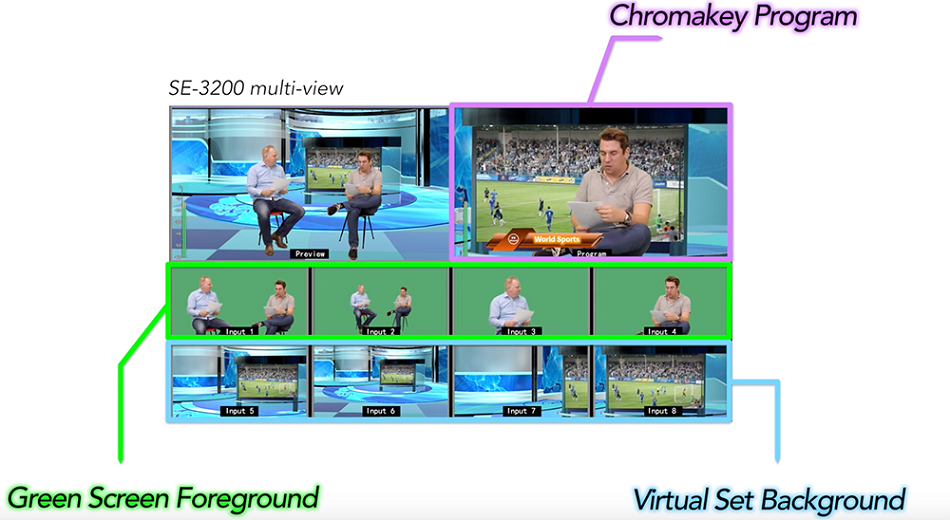

4 Chromakeyers สำหรับการสร้างสตูดิโอเสมือนจริงที่สมบูรณ์แบบ
chromakey ที่สลับใช้งานได้มากถึง 4 ช่อง พร้อมฟังก์ชัน “Key tie” ที่เป็นคุณสมบัติเฉพาะที่จะช่วยสร้างสตูดิโอเสมือนจริง 4 ช่องสัญญาณที่สมบูรณ์ และเพลิดเพลินไปกับฟังก์ชัน chromakey อัตโนมัติที่ใช้งานง่ายสุด ๆ

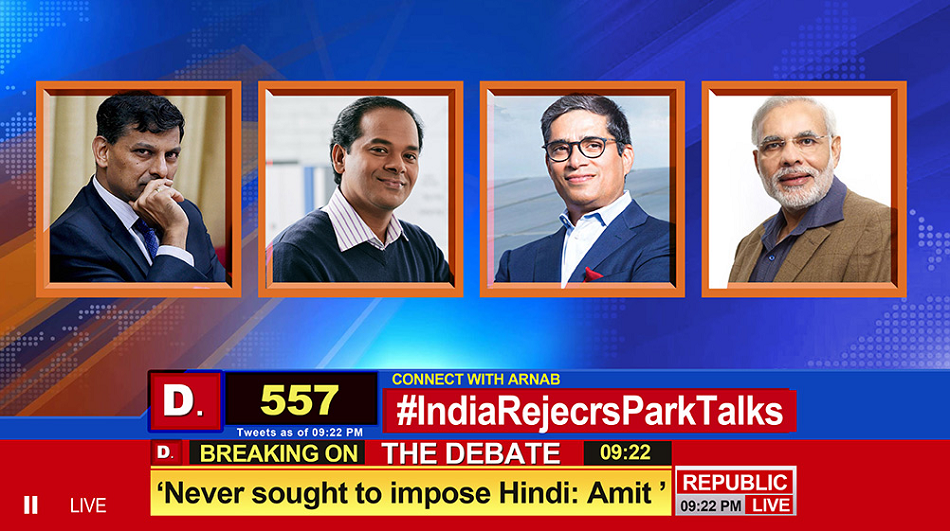

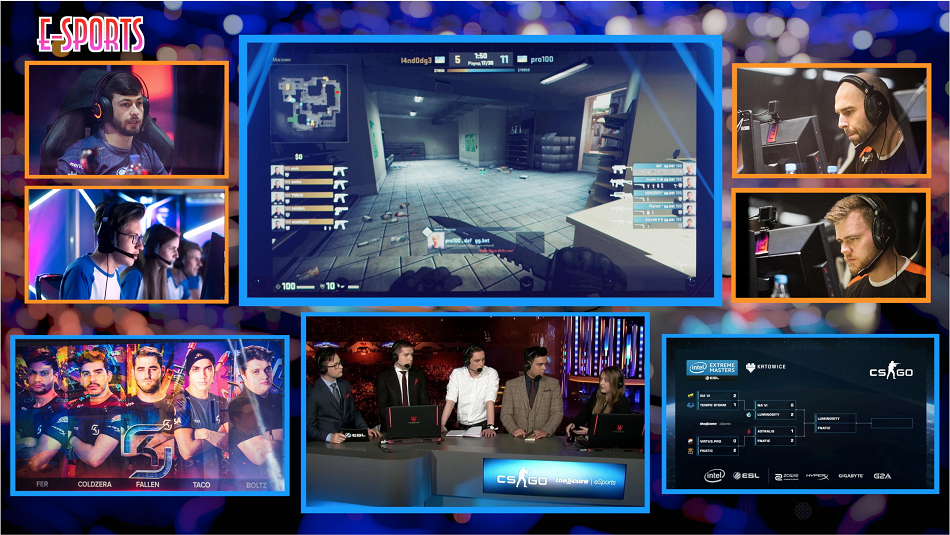

picture-in-picture สูงสุด 8 frames พร้อมเส้นขอบ 3 มิติที่ไม่เหมือนใคร
เปิดใช้งาน picture in picture ได้สูงสุด 8 เฟรม พร้อมกันได้ เฟรม picture in picture สามารถปรับขนาดและตำแหน่งได้อย่างเต็มที่ และมีตัวเลือกเส้นขอบต่างๆ รวมถึงเส้นขอบ 3 มิติที่เป็นเอกลักษณ์ของเรา

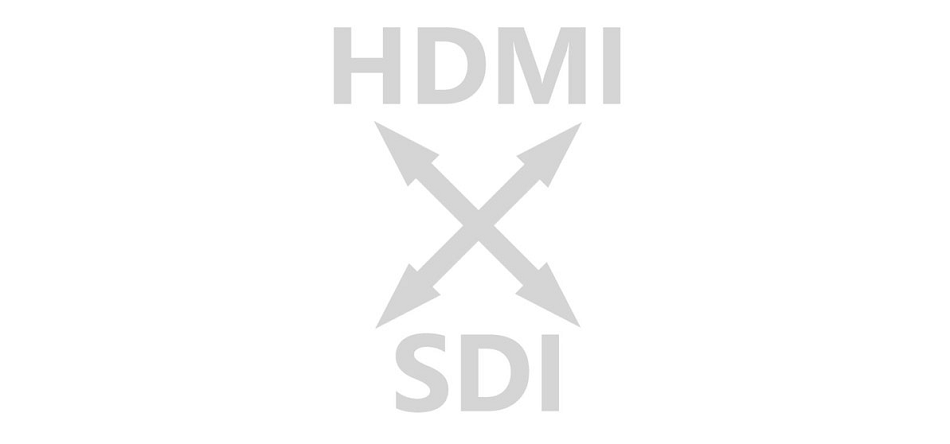

การกำหนดจุดตัดเพื่อความยืดหยุ่นสูงสุด
Crosspoint assignment (XPT) grants you the option of rerouting each physical in and output to any of the available buttons. No more ducking under the table for quick rerouting!

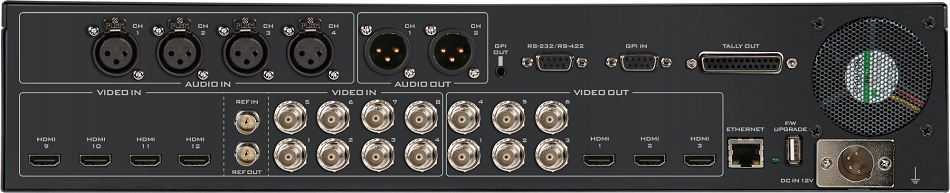

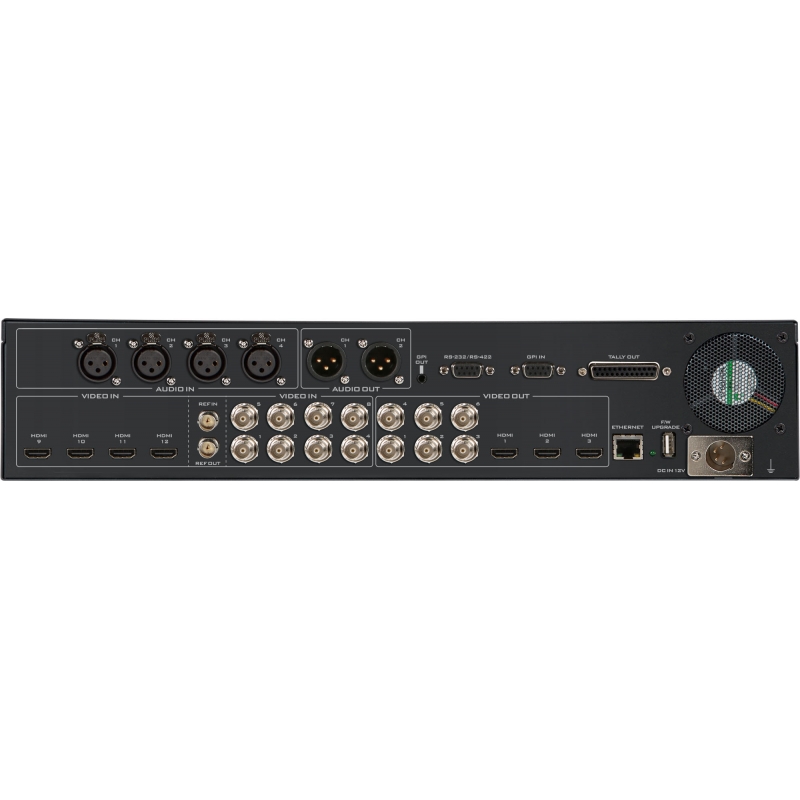

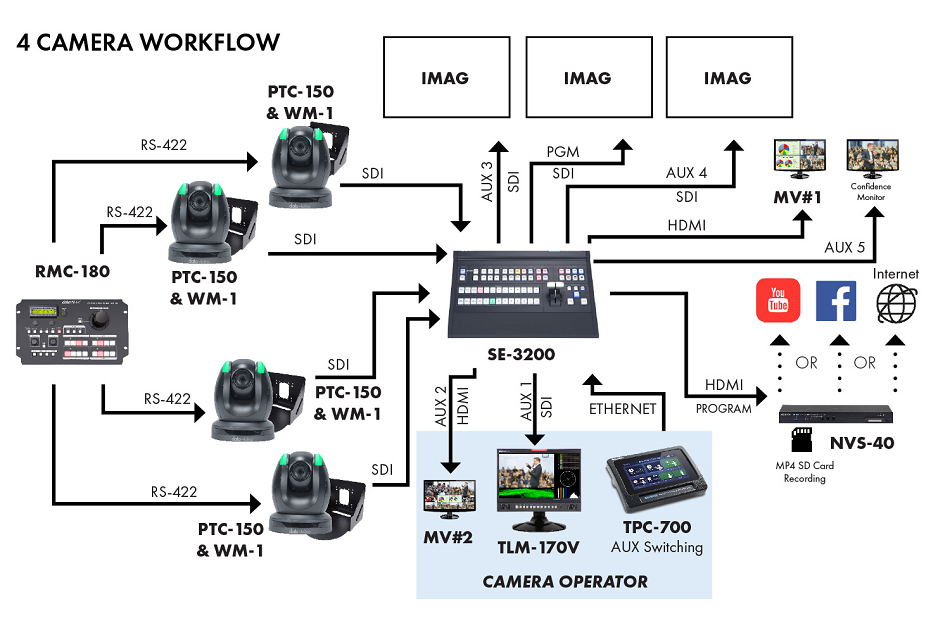

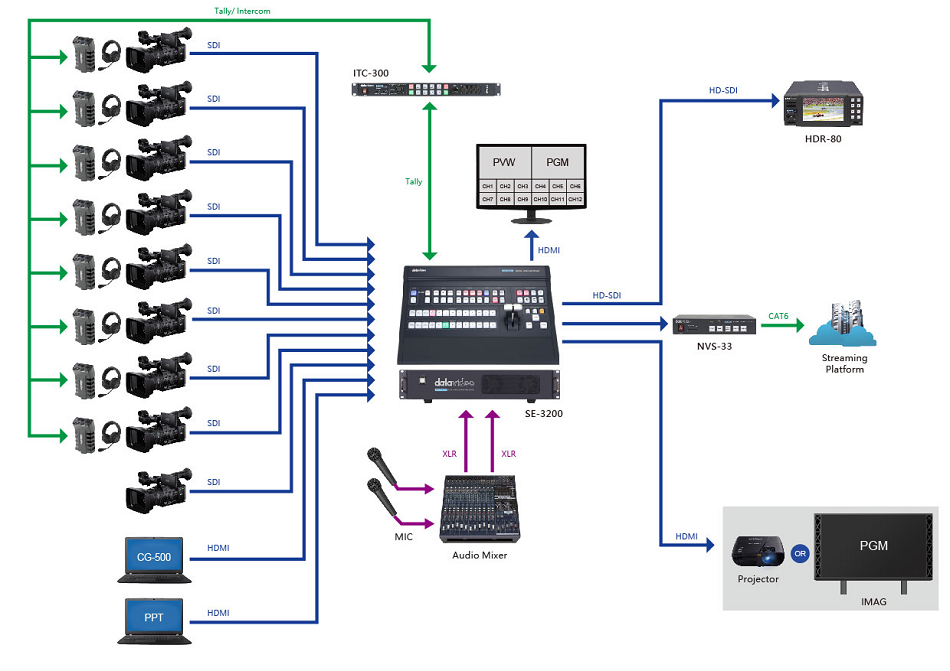

การเชื่อมต่อ
คุณสมบัติ
- ช่องสัญญาณ input 12 ช่อง: 8 x SDI and 4 x HDMI
- ช่องสัญญาณ output 9 ช่อง: 6 x SDI and 3 x HDMI
- 4 Upstream Keys สำหรับ chromakey, linear และ luma keys, picture-in-picture
- 8 Picture-in-Picture (รวมถึง 4 flex source ), ปรับตำแหน่งและขนาดได้
- 2 Downstream Keyers สำหรับ linear และ luma keys
- 2 static หรือ animated logos ตั้งค่า ตำแหน่งและขนาดได้
- WIPE, MIX, DVE และ CUT transitions
- 32 WIPE patterns เช่น รูปวงกลม และ รูปหัวใจ ปรับความกว้างของเส้นขอบและความนุ่มนวลของสี
- รองรับ stinger transition สำหรับถ่ายทอดเผยแพร่งานกีฬา
- input (1-12) สามาารถใช้ frame store
- รองรับ XPT (Cross Point Assignment)
- ช่องเสียง 4 input แบบ XLR analogue โดยแต่ละช่องจะมีแทร็กเสียงสี่แทร็ก
- ช่องเสียง 2 output แบบ XLR รองรับการแยกสัญญาณเสียง
- ช่อง Tally out 2สี (red/green)
- รองรับ Tri-Level และ ข้อมูลอ้างอิงการซิงค์ Black Burst
- บันทึกตั้งค่าอุปกรณ์ 2 preset
- มาพร้อม ซอฟแวร์ CG-200 ในตัว
ข้อมูลจำเพาะ
| SE-3200 HD 12-Channel Digital Video Switcher | |
| Video Standard | Full HD |
| Video Format | 1080p 50/59.94/60Hz |
| 1080i 50/59.94/60Hz | |
| 720p 50/59.94/60Hz | |
| Video Processing | SDI: 4:2:2 |
| HDMI: YUV 4:2:2, RGB: 4:4:4 | |
| Input Routable / Crosspoint | All 12, repeatable |
| Video Input | 8x SDI, 4x HDMI |
| Computer Graphic Interface | 4 via HDMI |
| Video Output | 6x SDI Outputs assignable: |
| Multiview, PGM, PVW, PGM+DSK, Clean PGM, Clean PVW, Input 1-12, STILL 1, STILL 2, Flex source | |
| 3x HDMI assignable: | |
| Multiview, PGM, PVW, PGM+DSK, Clean PGM, Clean PVW, Input 1-12, STILL 1, STILL 2, Flex source | |
| Down-converted Output | 1x SDI |
| Built-in Multi-view Monitoring Out | HDMI & SDI assignable |
| Analogue Audio Input | 4x Balanced XLR |
| Analogue Audio Output | 2x Balanced XLR |
| Digital Embedded Audio Support | Input 2 channels, Output 4 channels |
| Audio Delay Calibration | Yes |
| Chromakey | 4 |
| Title Creator | Yes, CG-200 software free download |
| USK | 4x Keyer support Chromakey/ Linear/ Luma Key |
| DSK | 2x DSK support Lumakey & Linear key (Key / Fill) |
| Picture in Picture | 8 (4x PIP, 4x Flex Source) |
| Logo Insertion | 2 |
| Still Store | 999+ |
| Effects | DVE, FTB, Cut, 32 Wipe with border |
| Transition Preview | Full transitions preview |
| Sync / Reference In/Out | Built-in Genlock |
| Support external sync with loop thru | |
| Tally Output | 1x D-sub 25pin, dual color |
| PC Remote Control | RS-232 / DVIP (Ethernet) |
| Built-in Audio Mixer | N/A |
| Special Features | 4 User Memory Preset |
| Free Virtual Set and Stinger transition included | |
| Chassis | 2 units, 2RU rack-mount mainframe |
| Dimension (LxWxH) | 433 x 312 x 76 mm (switcher) |
| 432 x 252 x 88 mm (main unit) | |
| Weight | 4 kg |
| Power | DC 12V, 69W |
| Operating Temp. Range | 0~40 °C |
| Options | TPC-700 |
| CB-46 | |
| CB-47 | |
| CB-60 | |
| CB-61 | |
| CB-62 | |
| What's in the box | 1 x SE-3200 Main Unit |
| 1 x SE-3200 Control Board | |
| 2 x AD Switch DC 12V | |
| 1 x AC Cord | |
| 1 x DB9P TO DB9P Cable | |
| 12 x Screw | |
| 2 x 2U Ear Rack | |
| 1 x Thank You Card | |
อุปกรณ์ในกล่อง
- 1x SE-3200
- 1x SE-3200 Control Board
- 2x AD Switch DC 12V
- 1x AC Cord
- 1x DB9P to DB9P Cable
- 12x Screws
- 2x 2U Ear Rack
- 1x Thank You Card
