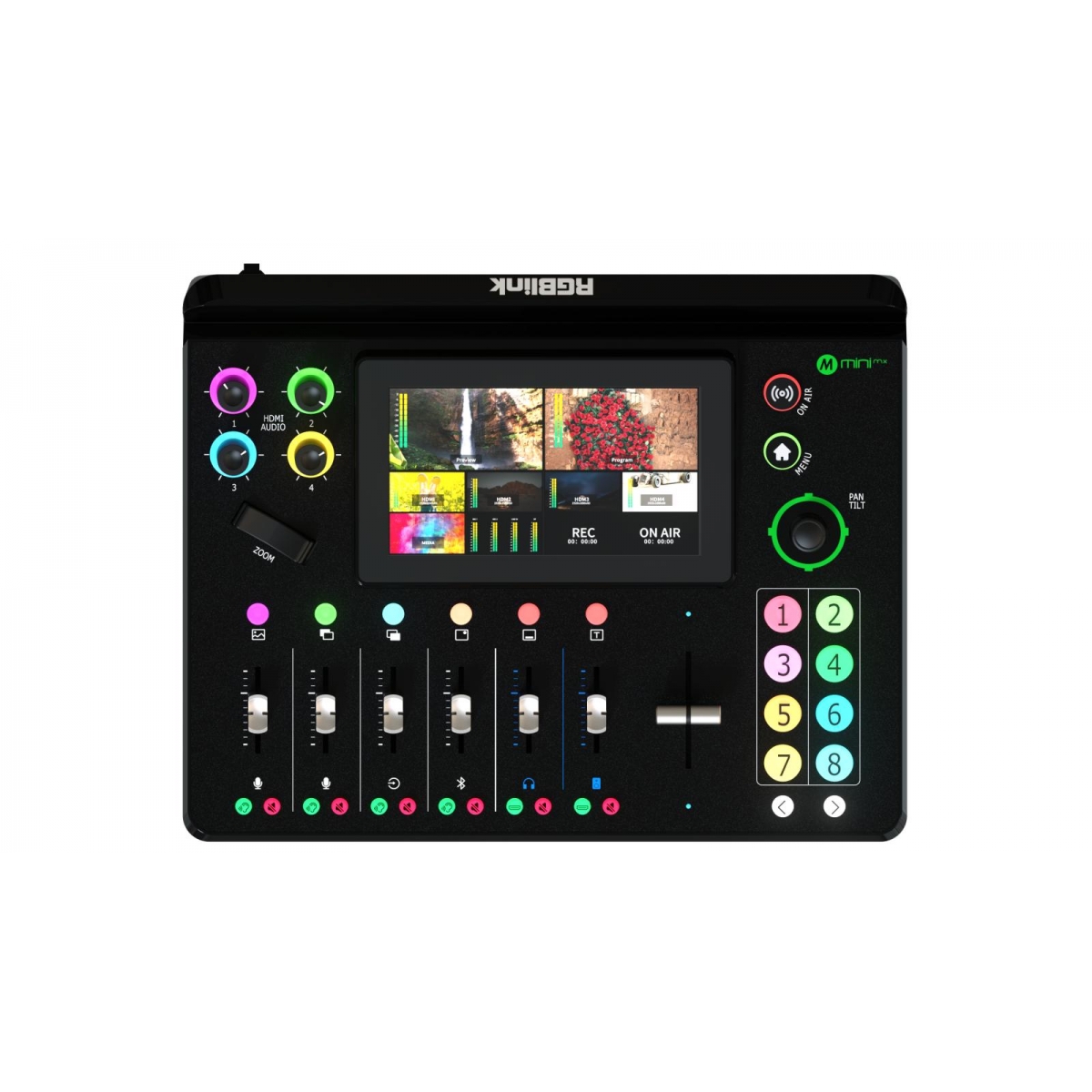

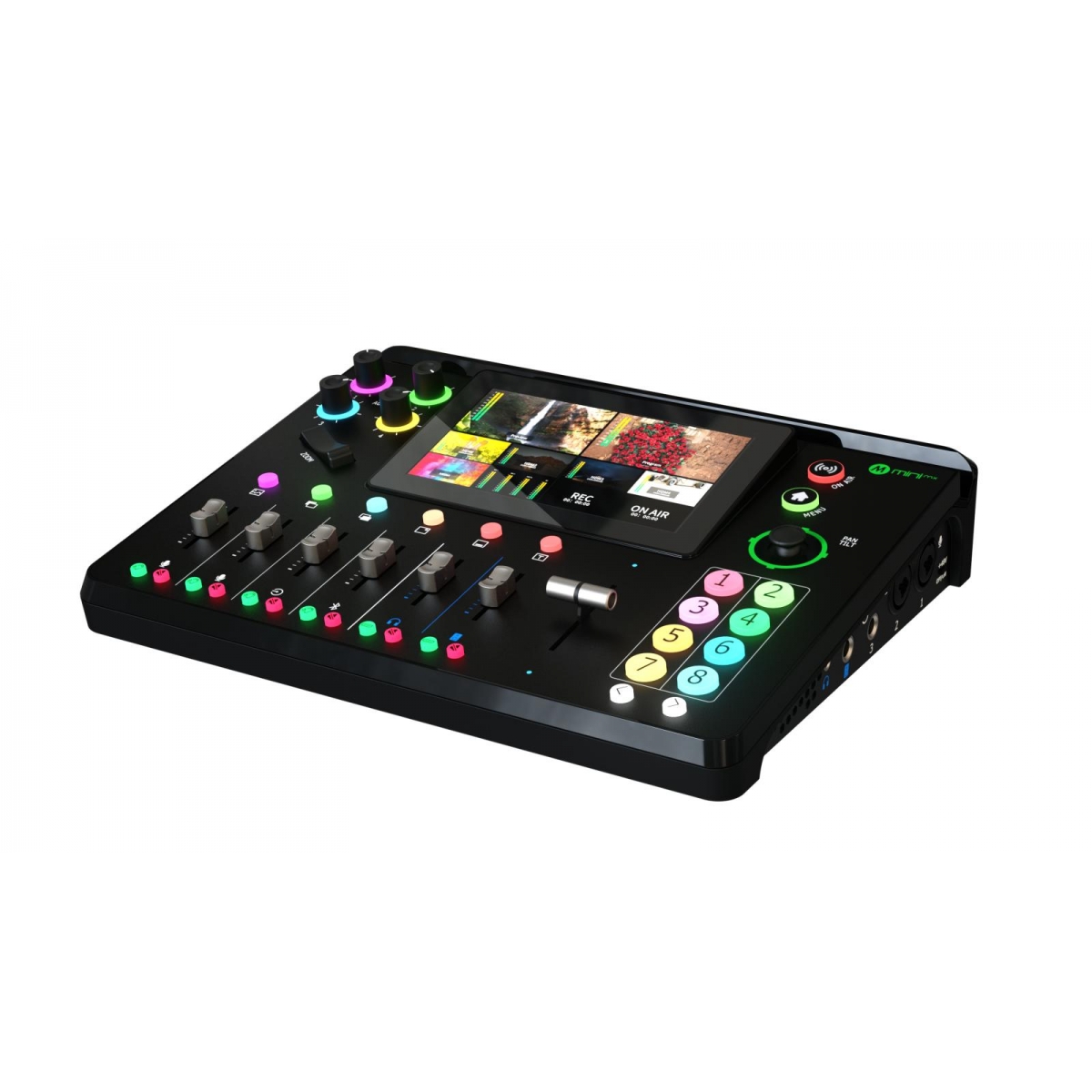

RGBlink MINI-MX All-in-One HDMI Live Stream Switcher

Live Switcher ที่ครบครันที่สุด

MINI-MX คือ All-in-One HDMI Live Stream Switcher ที่ช่วยให้คุณสามารถผลิตสื่อวิดีโอได้อย่างมืออาชีพ รองรับ 4 input ทั้งจาก กล้อง, Laptop และสัญญาณ HDMI อื่น ๆ รวมถึงแหล่งสัญญาณเสียง ทั้งเสียงจาก HDMI, Line และ Mic ให้คุณนำเสนอเนื้อหา, ไลฟ์สดออกเน็ต พร้อมทำทุกอย่างได้อย่างง่ายดายด้วยเอกลักษณ์เฉพาะตัวและฟีเจอร์ครบครัน

จอพรีวิวแบบทัชสกรีนในตัว

ดูภาพพรีวิว และ ตั้งค่าได้ง่าย ๆ ทันทีจากจอทัชสกรีนขนาด 5.5 นิ้วในตัว นอกจากนั้น ยังมีช่อง HDMI Multiview output ในตัว ให้คุณต่อจอแยกต่างหากได้อีกด้วย

HDMI PGM สำหรับแสดงภาพ Program Out

HDMI PVW สำหรับแสดงภาพแบบ Multi-view

Take Full Control

ควบคุมกล้อง PTZ ได้ในตัว

ลืมไปได้เลย ที่จะต้องมี แผงควบคุมหลายชุด แยกการควบคุมกล้อง สัญญาณวิดีโอ และ เสียง MINI-MX นำทุกอย่างมารวมกันให้แล้ว ด้วยการรองรับ Protocol ควบคุมกล้อง PTZ แบบ Visca Over IP ซึ่งสามารถควบคุมกล้องได้สูงสุด 4 ตัว และยังมีปุ่ม Zoom , joystick สำหรับ Pan/tilt อีกด้วย เพิ่มความสะดวกรวดเร็วในการใช้งานอีกระดับ พร้อมแผงควบคุมระดับเสียงในตัว

ควบคุมง่ายแค่ปลายนิ้ว

Joystick ในตัวสำหรับสลับควบคุมกล้อง PTZ ได้ง่ายดาย ไม่ว่าจะเป็นการ Pan, tilt, zoom และ Focus จอยสติ๊กและ ปุ่ม toggle ได้รับการกำหนดค่าแบบไดนามิกเพิ่มเติม ช่วยให้สามารถใช้กับการตั้งค่าได้ด้วย เช่นการปรับขนาด ตำแหน่ง และการครอบภาพ เป็นต้น

พลังของ Preset

MINI-MX สามารถบันทึกการตั้งค่าเก็บไว้เรียกใช้งานได้ถึง 16 presets ช่วยให้สามารถเรียกคืนการตั้งค่าฉากทั้งหมดได้เพียงสัมผัสเดียว รวมถึงโฟกัสกล้อง PTZ เพื่อการเปลี่ยนผ่านที่ราบรื่น

ควบคุมระยะไกล

HDMI Live Stream Switcher ที่ควบคุมใช้งานได้จากระยะไกลผ่าน Web GUI ไม่ว่าจะควบคุมจาก Laptop หรือ อุปกรณ์พกพาก็ได้ เพียงเชื่อมต่อเข้ากับระบบเน็ตเวิร์ค แล้วกรอก IP ของ MINI-MX

Pro Level Video

การนำเสนอเนื้อหาหลายเลเยอร์

MINI-MX สามารถแสดงวิดีโอได้ 2 Layers พร้อมภาพพื้นหลัง และ รองรับการใส่ 2 Graphic Overlay จากสื่อที่เตรียมไว้ และซ้อนข้อความ OSD แบบ dynamic

ปรับขนาดได้แบบไดนามิก

วิดีโอแต่ละ layer สามารถปรับขนาดและตำแหน่ง รวมไปถึงการตัด crop ภาพ ได้ ตามต้องการ

ใช้งาน CG ได้ง่าย

เลือกแหล่งที่มาหรือค่าที่ตั้งไว้ล่วงหน้าด้วยการแตะบนหน้าจอ พร้อมแสดงภาพขนาดย่อช่วยให้ mini-mx เลือกใช้งาน CG ได้อย่างง่ายดาย และเป็นธรรมชาติ

Transition อย่างมืออาชีพ

MINI-MX มี DVE transition effects ให้คุณเลือกใช้ได้หลากหลายรูปแบบ

Pro Level Audio

จับทุกเสียง

ด้วยช่องสัญญาณเสียงที่แยกจากกัน 3 CH mini-mx มีทั้งช่อง Microphone แบบ Balanced และ Line Level audio ที่ครอบคุมการใช้งาน ทั้ง 3 CH รองรับ TRS ¼ Input jacks และช่อง Mic 1 & 2 ยังรองรับการเชื่อมต่อแบบ XLR โดยตรงด้วย พร้อมรองรับ 48V phantom power สำหรับช่อง Mic 1 ไม่จำเป็นต้องแยก Digital input ออกจากกัน และทำการเชื่อมต่อ Microphone แบบ Native ในสตูดิโอได้ทันที

Pro Streaming

เพิ่มประสิทธิภาพให้การสตรีมมิ่ง H.265 ใช้ประโยชน์จากการบีบอัดและการเข้ารหัส H.265 ขั้นสูงเพื่อการสตรีม ประสิทธิภาพที่สูงขึ้น

เป็น Video Capture ในตัว

เชื่อมต่อ MINI-MX กับแล็ปท็อปผ่านทาง USB port ทำหน้าที่เป็น Capture สำหรับแอปต่าง ๆ มากมาย เช่น Zoom, MS Team, Google meet, Cisco WebEX, Skype และ OBS Studio ช่วยให้คุณแบ่งปันการนำเสนอของคุณผ่านแพลตฟอร์มการทำงานร่วมกันใด ๆ ได้ง่าย ๆ ทันที

RTMP(S)

สตรีมได้สูงสุด 4 แพลตฟอร์มพร้อมกันโดยตรงผ่าน IP โดยไม่ต้องใช้แล็ปท็อป และด้วย TAO Live ที่รวมเข้ากับ mini-mx โดยตรง สตรีมบนคลาวด์ได้มากถึง 32 แพลตฟอร์มหรือการเชื่อมต่อในเวลาเดียวกัน

การบันทึก

mini-mx มีช่อง USB 3.0 recording output interface ที่ช่วยให้คุณสามารถเชื่อมต่อกับฮาร์ดดิสก์ภายนอกความจุได้สูงสุด 2TB คุณสามารถบันทึกไปพร้อมกับสตรีมมิ่งได้ โดยสามารถบันทึกที่ 80Mbps HD video ถึง 100 ชม. ภาพและเสียงสามารถนำเข้ามาใช้ได้ง่ายดายแค่คลิก

Pro Color Rendering and Layers

รองรับ Chroma Key

ช่วยให้คุณสามารถสร้างสตูดิโอเสมือนจริงได้ด้วย Chroma Key ได้ง่าย ๆ เพียงเลือกจากสีปุ่มมาตรฐานและเปิดใช้งาน Chroma Key โดยตรงบน mini-mx โดยไม่ต้องใช้แอป ปรับแต่งการเลือกสีและความคลาดเคลื่อนจากหน้าจอสัมผัสเพื่อปรับให้เหมาะสม

สีสันสดใส

ด้วย Lossless sampling rate ที่ YUV4:4:4 และ Color Space Conversion Technology ที่สมบูรณ์แบบ รวมถึง การแปลง CCIR601 และ CCIR709 เป็นพื้นที่สี RGB หลีกเลี่ยงการบิดเบือนสีที่เกิดจากการเบี่ยงเบนของสี ช่วยให้สามารถแสดงสีสันได้สมจริง

ไลฟ์สดได้ทุกโอกาส

ขนาดกะทัดรัดแต่มาพร้อมฟีเจอร์ครบครัน mini-mx ขยายศักยภาพในการนำเสนอวิดีโอ ไม่ว่าจะด้วยตนเองหรือสตรีมจากระยะไกล ด้วยเครื่องมือที่ใช้งานง่ายและมีประสิทธิภาพ ซึ่งนำเทคโนโลยีสมัยใหม่มาใช้ตั้งแต่กล้องและการบันทึกไปจนถึงการแพร่ภาพและสตรีมมิ่ง

คุณสมบัติอื่น ๆ

• เป็นทั้ง Video Switcher, Recorder, Streaming และ Video Capture ในตัว
• มี HDMI2.0 ขาเข้า 4 Input รองรับความละเอียดขาเข้าถึง 4K60p และ 2 HDMI ขาออก Full HD โดยแบ่งเป็น Preview และ Program output
• ช่องเสียงขาเข้า 2 Mic Input, 1 Line-in, 1 Bluetooth input และ 2 Audio Output
• มีปุ่มบันทึก, รองรับการต่อ USB Harddisk สูงสุด 2TB
• มี 15 effect mode
• บันทึกการตั้งค่าเก็บไว้ได้ 16 preset และเรียกใช้ได้ง่ายดายเพียงปุ่มเดียว
• รองรับการเจาะ Chroma key
• สตรีมมิ่งได้ 4 platforms พร้อมกัน เช่น Youtube/Facebook ผ่าน IP
• มีจอทัชสกรีน 5.5 นิ้วในตัว สำหรับ preview และ ตั้งค่า
• มี Audio mixer ในตัว ผสมสัญญาณเสียงทั้ง HDMI และ Analog ได้
• รองรับการซ้อนภาพ overlay ได้หลาย layer และรองรับการปรับขนาด layer
• ควบคุมกล้อง IP PTZ Camera ได้สูงสุด 4 ตัว
• รองรับการควบคุมผ่าน Web และรองรับการควบคุมจากอุปกรณ์พกพา และคอมพิวเตอร์ หลากหลายระบบปฏิบัติการ
• รองรับการสตรีมแนวตั้ง หรือ แนวนอนได้ง่าย ๆ
• Gigabit Ethernet support

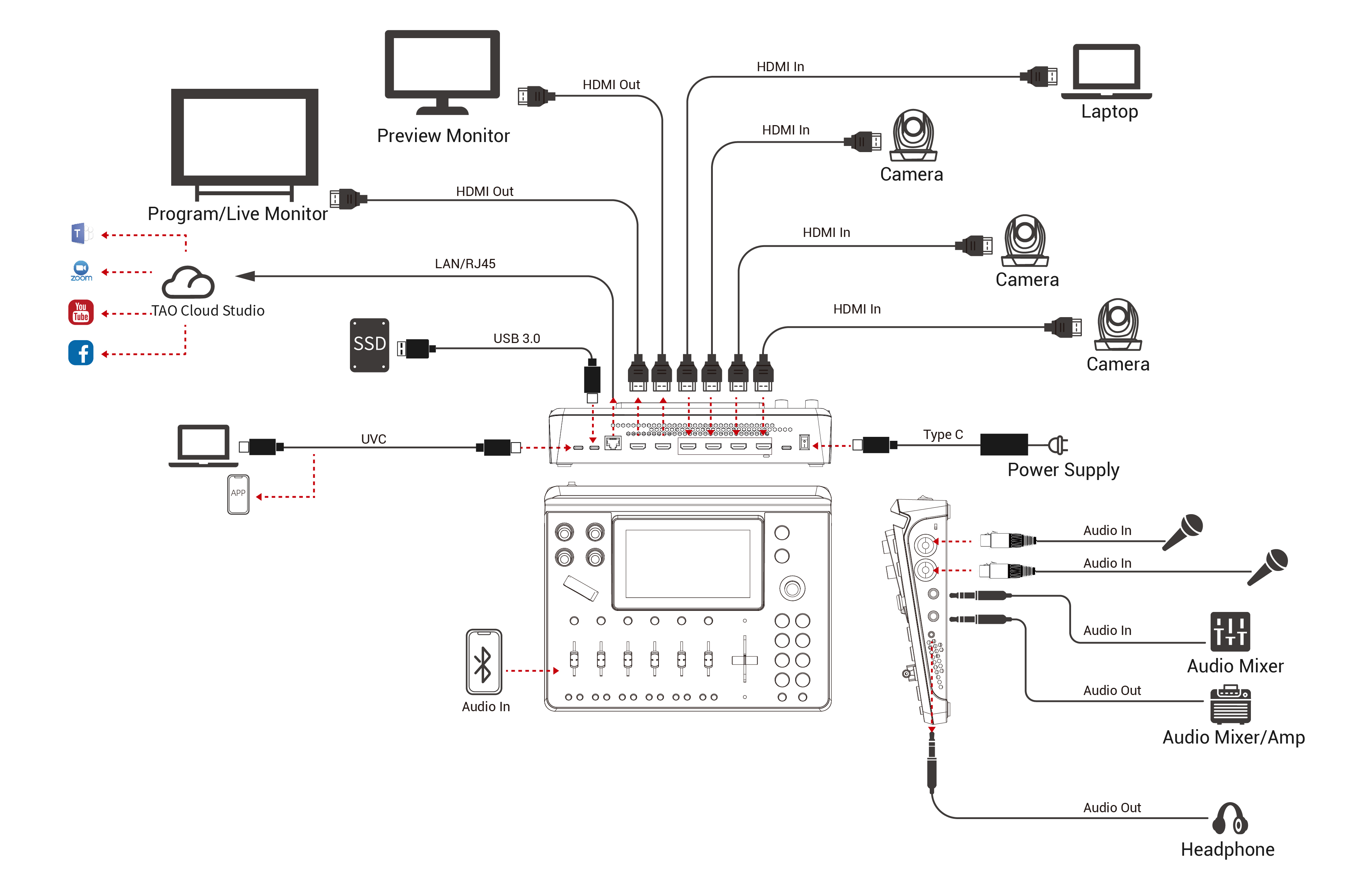

ผังการต่อ

ข้อมูลจำเพาะ

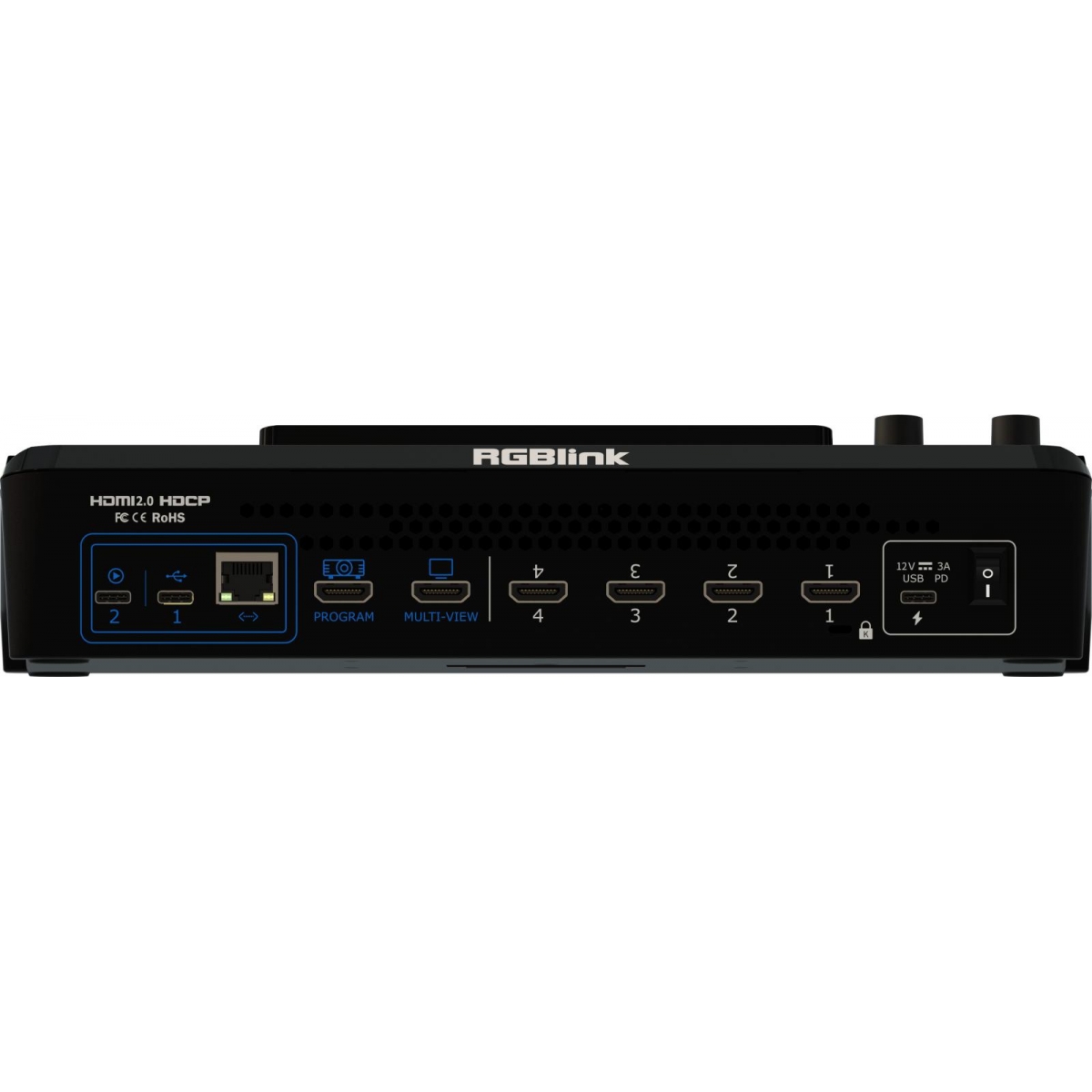

Connections

Video Inputs

4 x HDMI-A (4 x 4K60)

Video Output

PGM : 1 x HDMI-A (1 x 2K60)
PVW/AUX/PGM : 1 x HDMI-A (1 x 2K60)

UVC/Webcam Stream Output

: 1 x USB-C

Recording Output

: 1 x USB-C

Audio In

MIC  : 2 x XLR/6.35mm TRS Jack
LINE : 1 x 6.35mm (1⁄4i”) TRS Jack

Audio Out

LINE : 1 x 6.35mm TRS Jack
H/PHONES : 1 x 3.5mm mini-Jack

Communication

1 x RJ45

Power
1 x USB-C

Platforms

Web GUI control

Yes

Firmware Updates

RGBlink XTOOL App
Via Ethernet

Operational Environment

Temperature

0° to 45° C (32° - 115° F)

Humidity

10-85% RH

Physical Specifications

Weight

Device 1.48kg (3.26lb)

Packaged 2.80kg (6.17lb)

Dimensions

Device 280×223×64mm (11.0×8.8×2.5in)

Packaged 332×238.5×109mm (13.1×9.4×4.3in)

Performance

Input Convertors

Independently on each of 4 inputs

Input Resync

On all 4 inputs

Input Resolutions

SMPTE

720p50, 720p60, 1080i50*, 1080p23.98, 1080p24.97, 1080p50, 1080p59.94, 1080p60
VESA
1024x768@60, 1280x720@60, 1280x768@60, 1280x800@60, 1280x1024@60, 1360x768@60, 1366x768@60, 1440x900@60, 1600x1200@60, 1680x1050@60, 1920x1080@60, 1920x1200@60, 3840x2160@60*, 4096x2160@60*

Output Resolutions

SMPTE

720p50, 720p60, 1080p23.98, 1080p24.97, 1080p50, 1080p59.94, 1080p60
VESA

1024x768@60, 1280x720@60, 1280x768@60, 1280x1024@60, 1360x768@60, 1920x1080@60

Supported Standards

Video
HDMI 2.0, HDCP 2.2

Streaming
ITU-T H.265, RTMP/RTMPS ISO/IEC 23008-2

USB
3.0

PTZ Control
VISCA Over IP

Disk Formats
FAT32/exFAT

Recording
MP4/WAV

Ethernet
10/100/1000BaseT

Video Sampling
4:4:4 YUV

Grayscale Processing
10 bit

Color Space
Rec 709 (RGB)

Colorspace Conversion
Realtime in Hardware

Latency
<4 frames

Audio In Delay
Up to 8 frames

Mic Plug In Power
+48VDC Phantom Power (MIC1 Switchable)

Line Audio Input
Balanced Stereo

Upstream/Chroma Keyers
1

Downstream Keyers
3

Output Layers

Total
6

Video
2

Background
1 (JPG/PNG)

Media/LOGO Text/OSD
2 (JPG/PNG)

Hot Media Pool Sources
1 (Dynamic via App)

Direct/IP Streaming

Format
RTMP/RTMPS

Connectivity
Ethernet, USB-C
shared mobile connecttiion

Streams
4 platforms simulltaneouslly

In the Box

• mini-mx
• 3A USB-C PD external power supply
• International socket adapters
• USB-C cable
