Spec Sheet

คุณสมบัติ

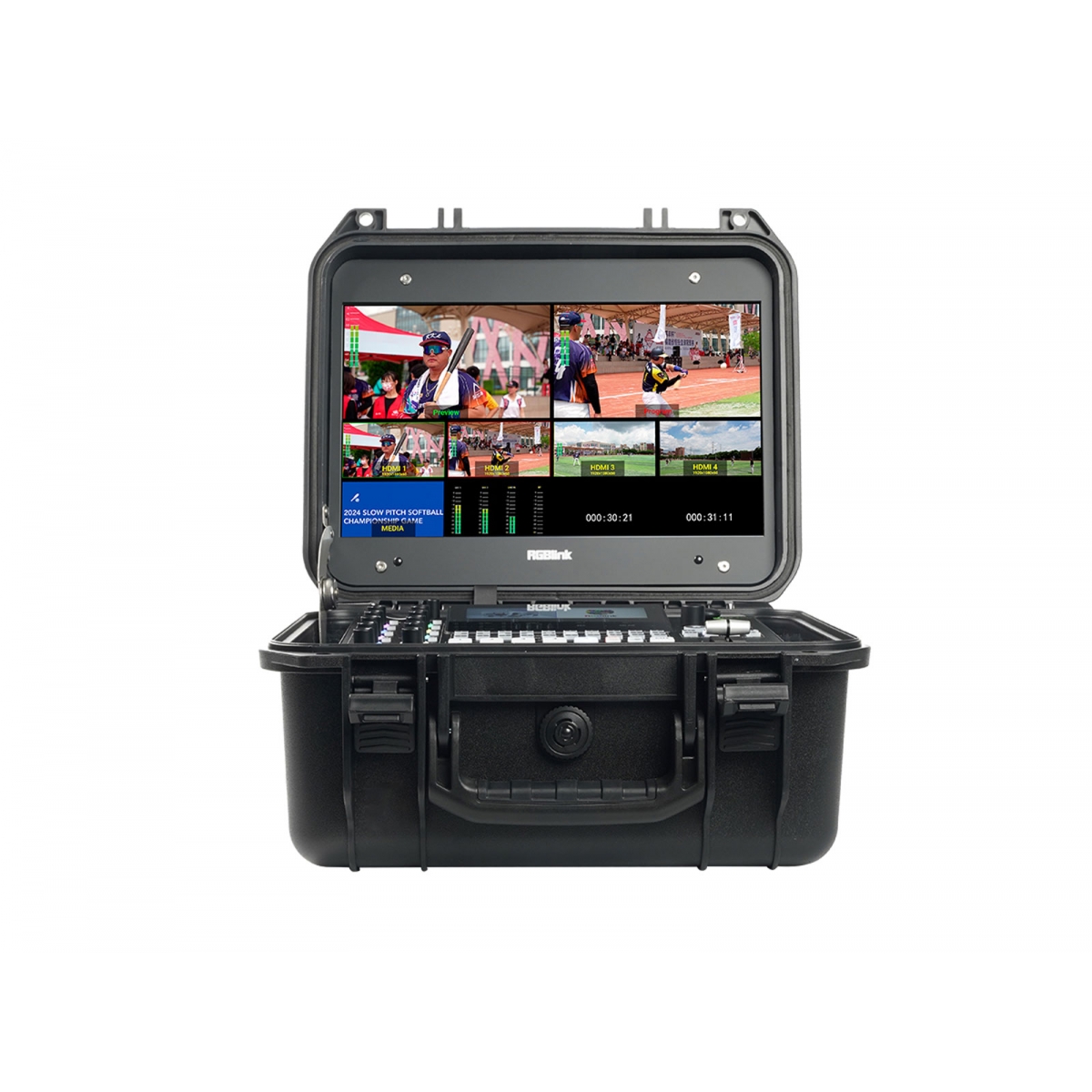

• มีจอ 14 นิ้ว HD TFT screen ในตัว

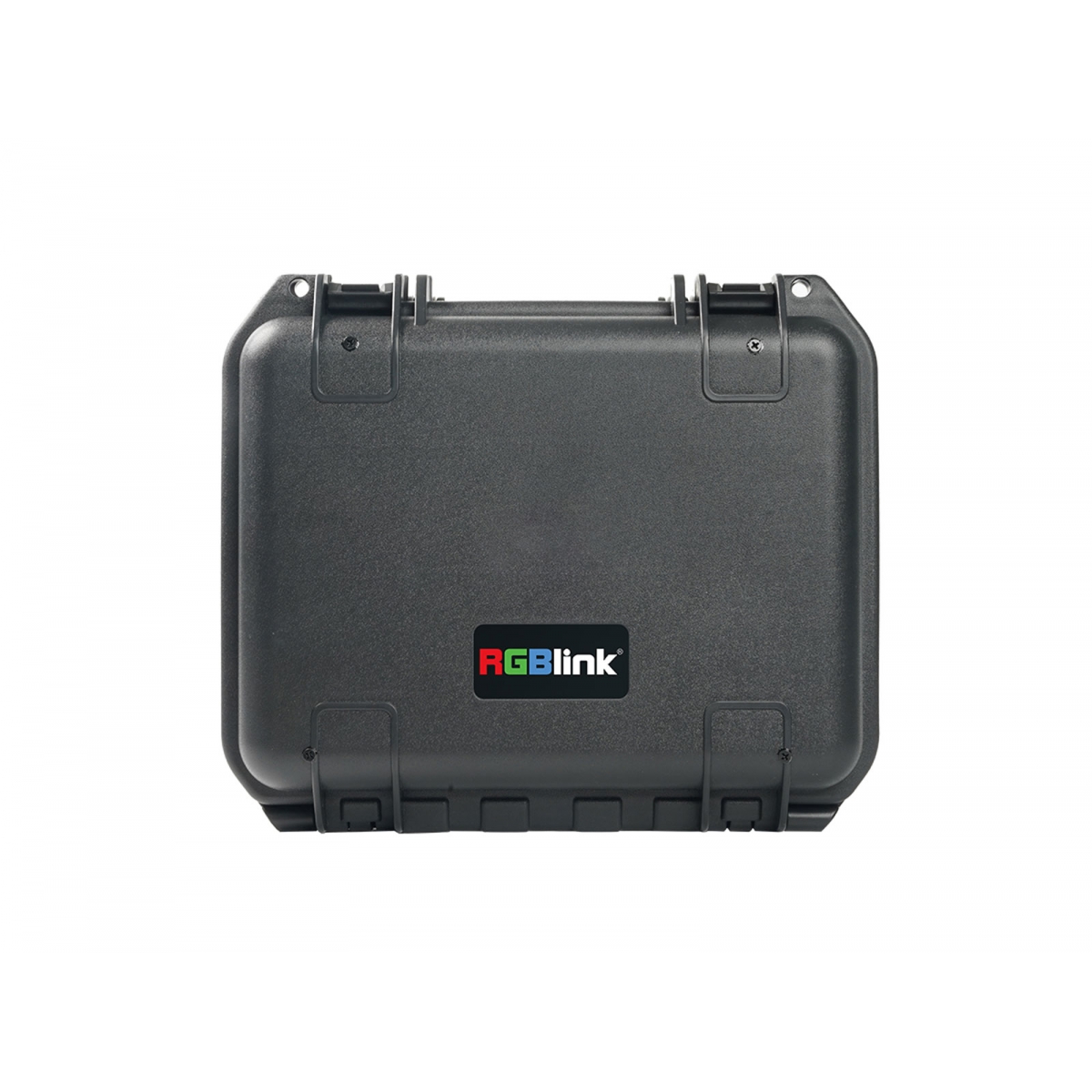

• Switcher และ จอ ถูกติดตั้งอยู่ในกระเป๋า PP flightcase ที่มีความแข็งแรง เหมาะสำหรับเคลื่อนย้าย ไปใช้งานได้ทุกที่ ทุกเวลา
• มีระบบระบายความร้อนที่ออกแบบมาให้ใช้ภายนอกอาคารได้
• ตัว switcher ที่ถูกติดตั้งอยู่ในกระเป๋า มีจอ LCD ขนาด 5.5 นิ้ว Multi-Preview ในตัว
• มี 4 input HDMI 2.0 (รองรับ HDCP) รองรับความละเอียดสูงสุด 4K@60
• รองรับ 1 USB (UVC) input สำหรับเชื่อมต่อกล้อง USB camera เข้ามาเป็น source ได้ เช่นต่อจาก RGBlink vue PTZ หรือ webCAM
• มี HDMI 1.3 outputs 2 ช่อง* สำหรับ monitoring โดยช่อง PGM เลือกได้ว่าจะแสดงภาพเป็นแบบ multi-window PVW หรือ PGM
• 8 audio inputs ประกอบไปด้วย 4 HDMI 2.0 embedded audio inputs และ 4 external audio inputs (1 MIC, 1 LINE, 1 Bluetooth และ 1 Type-C digital audio)
• 2 audio out jacks สำหรับฟัง
• รองรับ audio mixer ในตัว ช่วยให้คุณสามารถผสมสัญญาณเสียงได้ทันที
• ควบคุมได้จากหน้า Web control พร้อมแสดงภาพพรีวิวบนหน้าเว็บ ใช้ได้ทั้งบน mobile devices และ computer หลากหลายระบบปฏิบัติการ
• รองรับการสตรีมได้พร้อมกันสูงสุด 4 ช่องทาง ผ่าน RTMP(S)
• รองรับ multi-layer overlay การปรับขนาด layer และ การตัด crop ภาพ
• มีเอฟเฟคการสลับสัญญาณภาพถึง 17 แบบ
• มี 5-direction joystick สำหรับควบคุมกล้อง PTZ IP Camera ได้สูงสุด 4 ตัว
• รองรับการเจาะ Chroma Key
• มีปุ่มแยกสำหรับ บันทึก และ streaming รองรับการเชื่อมต่อ USB hard drive ได้สูงสุด 2TB
• บันทึก scene preset เก็บไว้เรียกใช้งานได้ง่าย ๆ ทันที 10 scene presets
• รองรับการเชื่อมต่อ internet ผ่าน 5G/4G ของ Smartphone ทั้ง iOS และ Android system เพียงเสียบสาย USB จาก smartphone เข้ากับ mini Edge แล้วตั้งค่าเชื่อมต่อ

หมายเหตุ

* HDMI Multi-view output ถูกใช้ไปกับจอมอนิเตอร์ 14 นิ้ว ที่ติดตั้งมาในกระเป๋าแล้ว

ผังการต่อ

ข้อมูลจำเพาะ

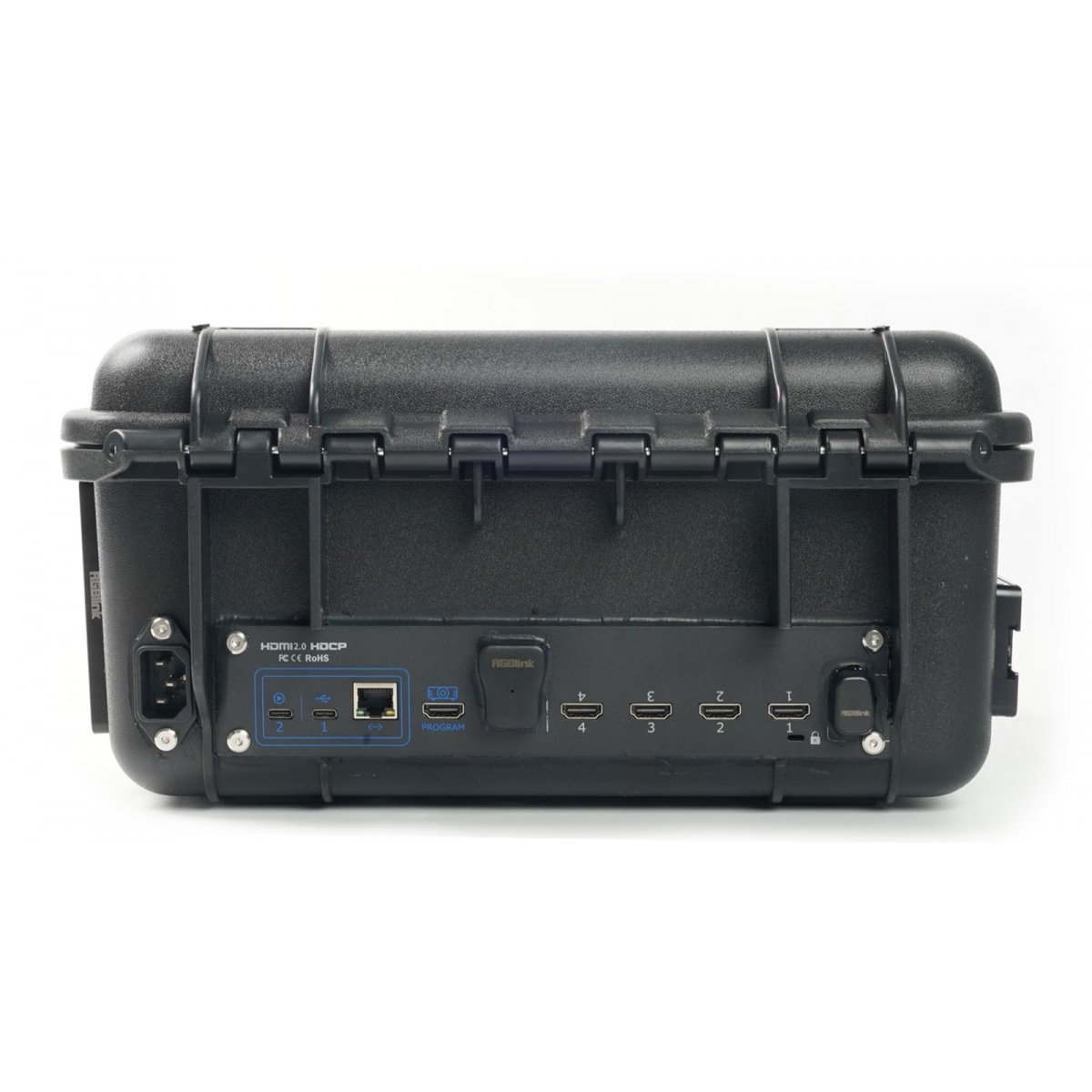

Connectors	Input	HDMI 4K UVC (webcam)	4×HDMI-A 1×USB-C
	Output	HDMI 2K UVC USB (record) LAN (stream)	1×HDMI-A 1×USB-C 1×USB-C 1×RJ45
	Audio In	MIC IN LINE IN Bluetooth UAC HDMI	1×Cannon jack XLR (48V Phantom Power) 1×6.35mm TRS Jack 1x Bluetooth Module 1x USB-C 4x HDMI audio embedded
	Audio Out	AUDIO HDMI UVC LAN USB (record)	1×6.35mm TRS Jack 1×3.5mm mini-Jack 1x HDMI embedded audio 1×USB-C 1×RJ45 1×USB-C
Performance	Input Resolution	HDMI	1280×720@50/59.94/60 | 1024×768@60 | 1280×768@60 | 1280×800@60  | 1280×1024@60 | 1360×768@60 | 1366×768@60 | 1440×900@60 | 1600×1200@60 | 1680×1050@60 | 1920×1200@60 | 1920×1080i@50/59.94/60 | 1920×1080p@23.98/24/25/29.97/30/50/59.94/60 | 3840×2160p@30/50/60 | 4096x2160@30/50/60
	Output Resolution	HDMI USB (Webcam)	1280×720@50/60 | 1920×1080@60 1920×1080@24/25/30/50/60
	Video	Video Formats	HDMI 2.0 | HDCP 2.2
		Grayscale Processing	10bit
		Video Sampling	4:4:4 YUV
		Video Latency	<4 frames
	Audio	Line In Delay	up to 8 frames
		Audio Format	HDMI                                           Linear PCM, 24 bits/48 kHz, 2 ch USB                                              Linear PCM, 16 bits/48 kHz, 2 ch
	Record/Storage	Record Formats	MP4
		Disk Formats	FAT32(≤32 GB) | exFAT(64GB~2T)
	Supported Standards	HDMI	2.0
		USB	3.0
		H.265                              ITU-T H.265/ ISO/IEC 23008-2
Display	Screen Size	14"
	Panel Type	TFT
	Border Size (L/R/U)	4.82 / 6.72 / 4.42
	Resolution	1920×1080 pixels
	Contrast Ratio	Typ:500/Min:350
	Gamut	45%
	Brightness	220 cd/m2
	Refresh Rate	60Hz
	View Angle	24°/45°/45°/45° (U/D/R/L)
Power	Input Voltage	110~240V
	Maximum Power	36W
Physical	Net Dimension	360mm × 308mm × 177mm
	Material	PP
	Color	Black
	Net Weight	4 kg
	Packaged Weight	4.5 kg
	Packaged Dimension	370mm × 318mm × 187mm
